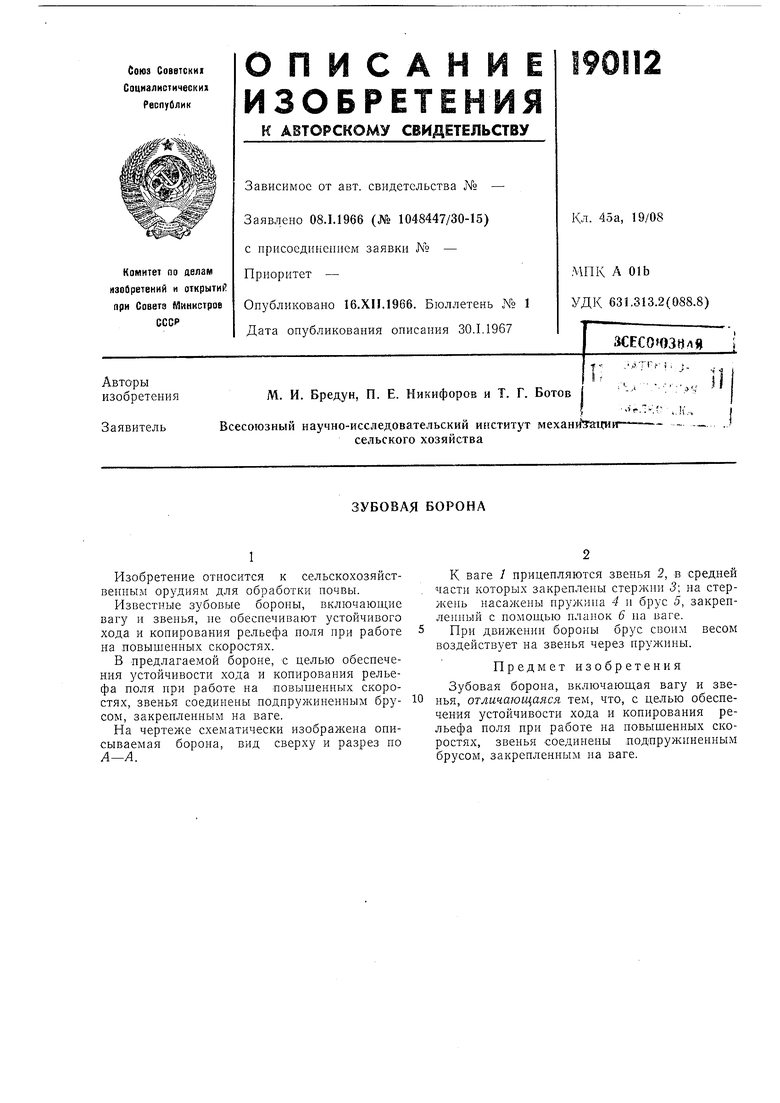

ЗУБОВАЯ БОРОНА Советский патент 1967 года по МПК A01B19/08

Изобретение относится к сельскохозяйственным орудиям для обработки почвы.

Известные зубовые бороны, включающие вагу и звенья, не обеснечивают устойчивого хода и копирования рельефа поля при работе на повышенных скоростях.

В предлагаемой бороне, с целью обеспечения устойчивости хода и копирования рельефа ноля при работе на повышенных скоростях, звенья соединены ноднру}киненным брусом, закрепленным на ваге.

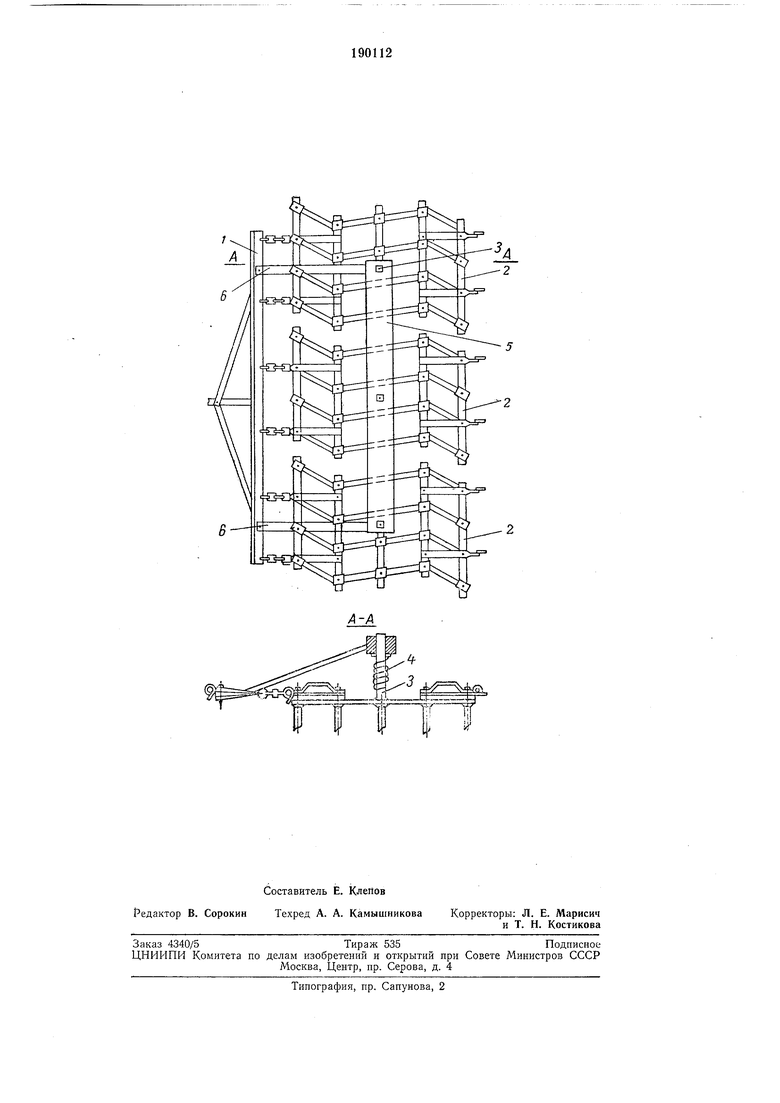

На чертеже схематически изображена описываемая борона, вид сверху и разрез по Л-Л.

К ваге / прицепляются звенья 2, в средней части которых закреплены стержни 3-. на стержень насажены иружииа 4 п брус 5, закрепленный с помощью планок 6 на ваге.

При движении бороны брус своим весом воздействует на звенья через нрулшны.

Предмет изобретения

Зубовая борона, включающая вагу и звенья, отличающаяся тем, что, с целью обеспечения устойчивости хода и копирования рельефа поля при работе на повышенных скоростях, звенья соединены подпружиненным брусом, закрепленным на ваге.
