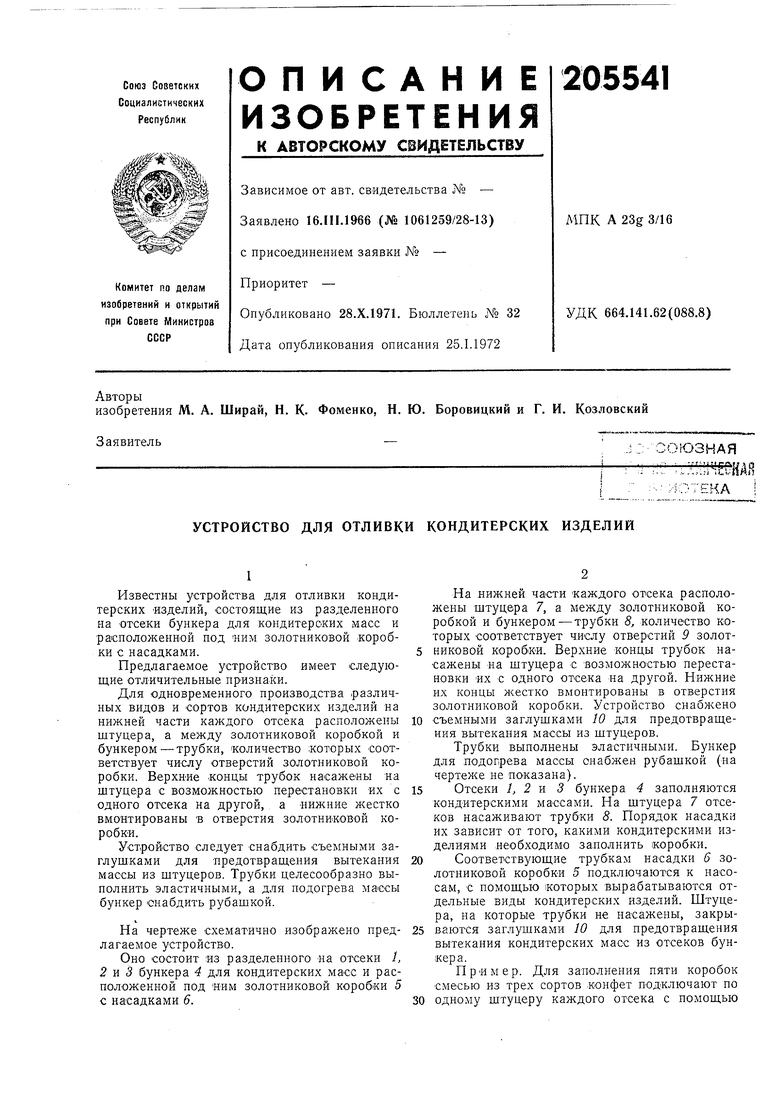

УСТРОЙСТВО для отливки КОНДИТЕРСКИХ ИЗДЕЛИЙ Советский патент 1967 года по МПК A23G3/16

Известны устройства для отливки кондитерских изделий, состоящие из разделенного на отсеки бункера для кондитерских масс и расположенной под «им золотниковой коробки с насадками.

Предлагаемое устройство имеет следующие отличительные признаки.

Для одновременного производства различных видов и сортов кондитерских изделий на нижней части каждого отсека расположены штуцера, а между золотниковой коробкой и бункером-трубки, количество которых соответствует числу отверстий золотниковой коробки. Верхние .концы трубок насажены на штуцера с возможностью перестановки -их с одного отсека на другой, а «ижние жестко вмонтированы Б отверстия золотниковой коробки.

Устройство следует снабдить съемными заглушками для предотвращения вытекания массы из штуцеров. Трубки целесообразно выполнить эластичными, а для подогрева массы бункер снабдить рубашкой.

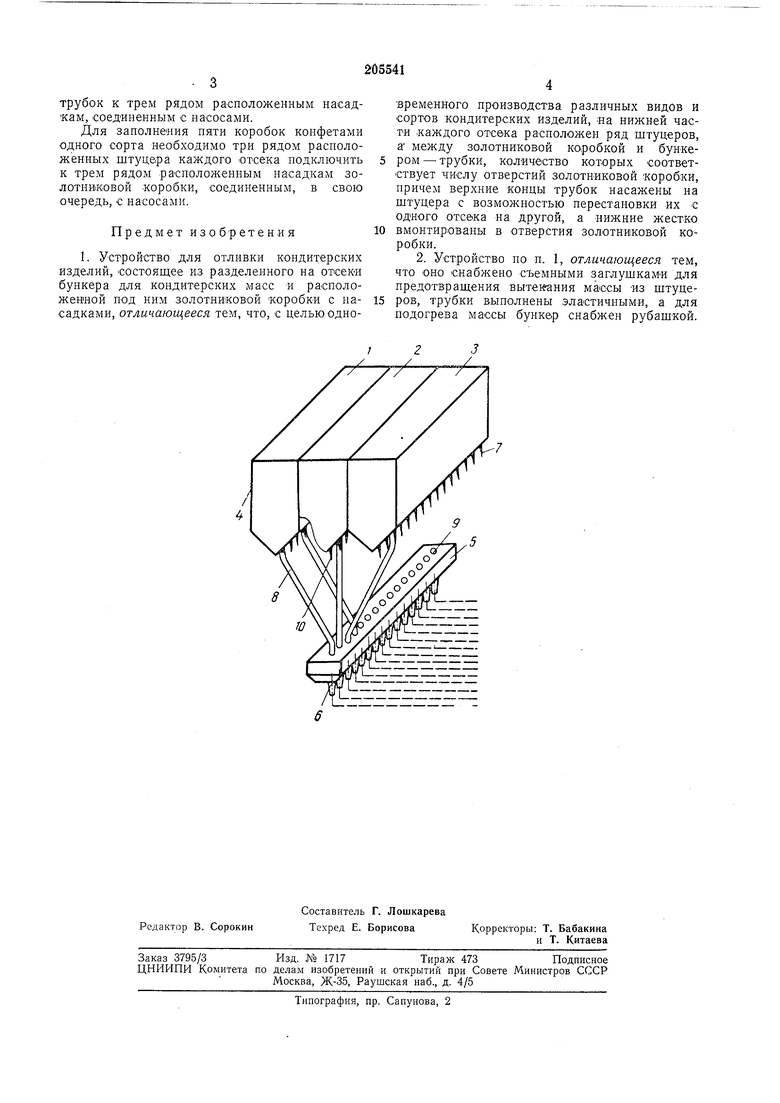

На чертеже схематично изображено предлагаемое устройство.

На нижней части каждого отсека расположены штуцера 7, а между золотниковой коробкой и бункером - трубки 8, количество которых соответствует 4№слу отверстий 9 золотвиковой коробки. Верхние концы трубок насажены на штуцера с возмол ностью перестановки их с одного отсека на другой. Нижние их концы жестко вмонтированы в отверстия золотниковой коробки. Устройство снабжено

съемными заглушками 10 для предотвращения вытекания массы из штуцеров.

Трубки выполнены эластичными. Бункер для подогрева массы снабжен рубашкой (на чертеже не показана).

Отсеки 1, 2 и 3 бункера 4 заполняются кондитерскими массами. На штуцера 7 отсеков насаживают трубки 8. Порядок насадки их зависит от того, какими кондитерскими изделиями необходимо заполнить коробки.

Соответствующие трубкам насадки 6 золотниковой коробки 5 подключаются к насосам, с помощью которых вырабатываются отдельные виды кондитерских изделий. Штуцера, на которые трубки не насажены, закрываются заглушками 10 для предотвращения вытекания кондитерских масс из отсеков бункера.

трубок к трем рядом расположенным насадкам, соединенным с насосами.

Для заполнения пяти коробок конфетами одного сорта необходимо три рядом расположенных штуцера каждого отсека подключить к трем рядом расположенным насадкам золотниковой коробки, соединенным, в свою очередь, с насосами.

Предмет изобретения

1. Устройство для отливки кондитерских изделий, состоящее из разделенного на отсеКИ бункера для кондитерских масс и расположенной под ним золотниковой -коробки с насадками, отличающееся тем, что, с целью одновременного производства различных видов и сортов кондитерских изделий, иа нижней части .каждого отсека расположен ряд штуцеров, а- между золотниковой коробкой и бункером - трубки, количество которых соответствует числу отверстий золотниковой коробки, причем верхние концы трубок насажены на штуцера с возмоленостью перестановки их с одного отсека на другой, а нижние жестко

вмонтированы в отверстия золотниковой коробки.

2. Устройство по п. 1, отличающееся тем, что оно снабжено съемными заглушками для предотвращения вытекания массы Из штуцеров, трубки выполнены эластичными, а для подогрева массы бункер снабжен рубашкой.
