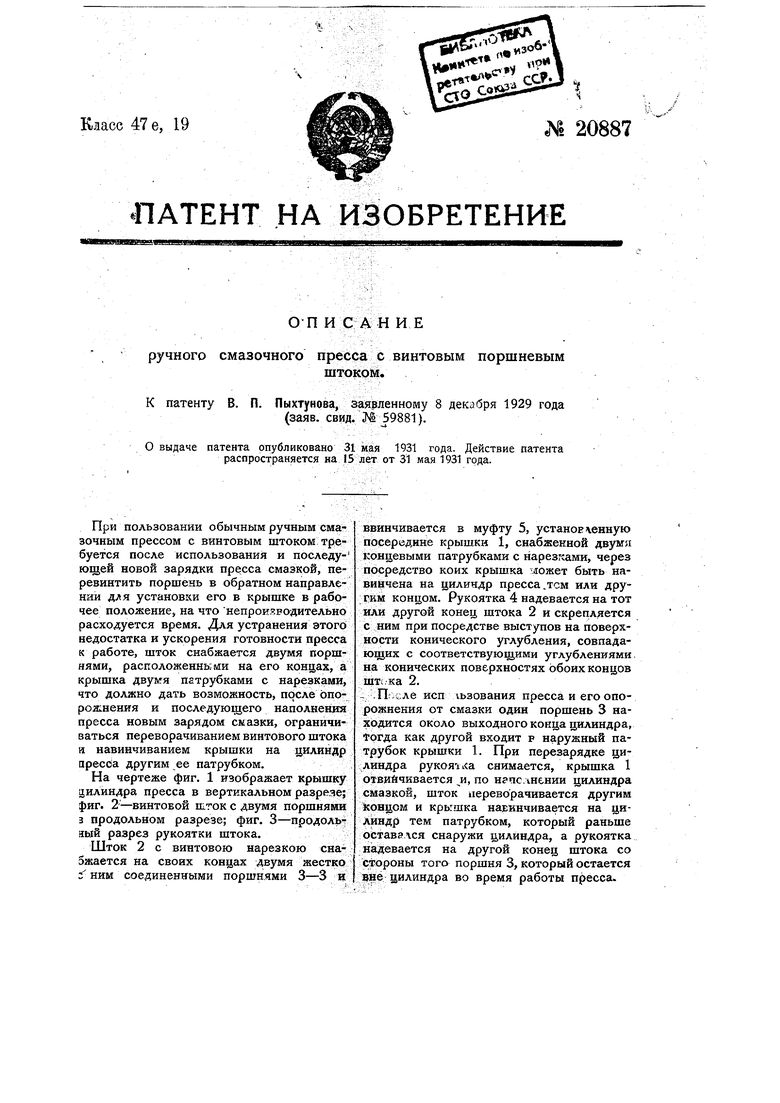

Ручной смазочный пресс с винтовым поршневым штоком Советский патент 1931 года по МПК F16N3/12

При пользовании обычным ручным смазочным прессом с винтовым штоком требуется после использования и последующей новой зарядки пресса смазкой, перевинтить поршень в обратном направлении Д.ЛЯ установки его в крышке в рабочее положение, на что непроикродительно расходуется время. Для устранения этого недостатка и ускорения готовности пресса к работе, шток снабжается двумя поршнями, расположеннь;|«и на его концах, а крышка двумя патрубками с нарезками, что должно дать возможность, после опорожнения и последующего наполнения пресса новым зарядом смазки, ограничиваться переворачиванием винтового штока и навинчиванием крышки на цилиндр пресса другим ее патрубком.

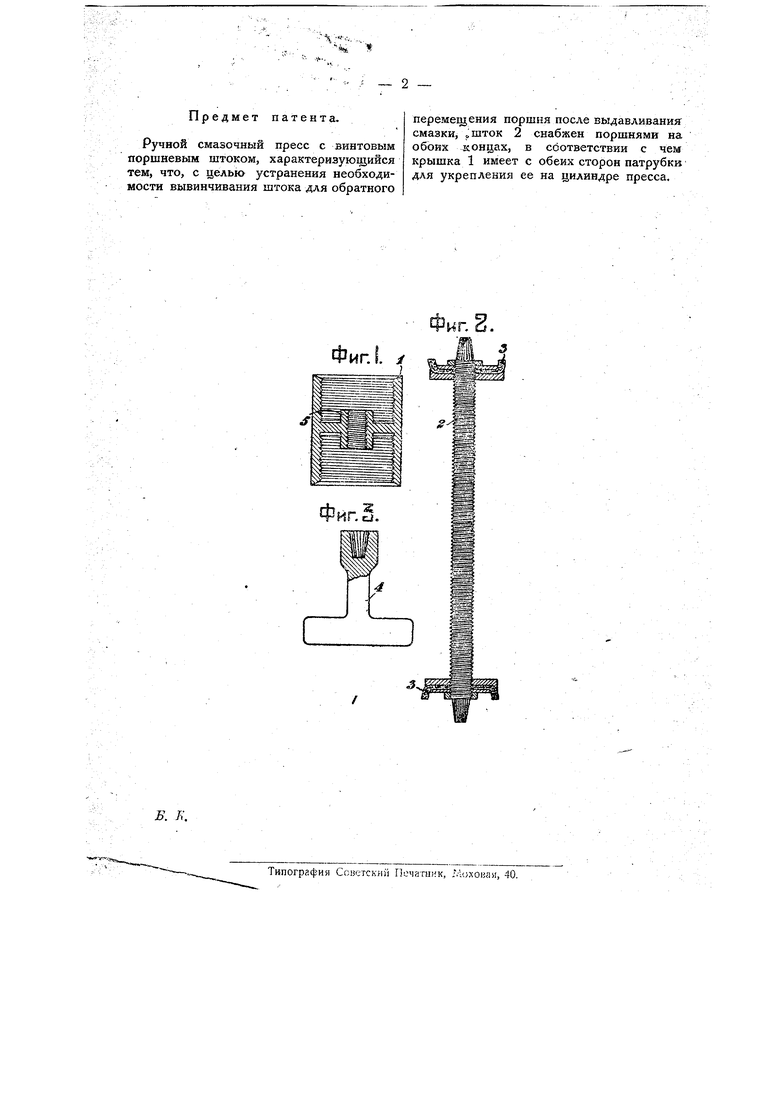

На чертеже фиг. 1 изображает крышку цилиндра пресса в вертикальном разрезе; иг. 2-винтовой шток с двумя поршнями 3 продольном разрезе; фиг. 3-продольяый разрез рукоятки штока.

Шток 2 с винтовою нарезкою снаэжается на своих концах двумя я естко € ним соединенными поршнями 3-3 и

ввинчивается в муфту 5, устаноЕ енную посередине крышки 1, снабженной двумя концевыми патрубками с нарезками, через посредство коих крышка гложет быть навинчена на цилиндр пресса.тем или другим концом. Рукоятка 4 надевается на тот или другой конец штока 2 и скрепляется с ним при посредстве выступов на поверхности конического углубления, совпадающих с соответствующими углублениями, на конических поверхностях обоих концов шт; ка 2.

- .П:.сле исп льзования пресса и его опорожнения от смазки один поршень 3 находится около выходного конца цилиндра, Тогда как другой входит р наружный патрубок крышки 1. При перезарядке цилиндра рукоятка снимается, крышка 1 отвийчивается и, по нгпс.шении цилиндра смазкой, шток переворачивается другим концорл и крышка навинчивается на цилиндр тем патрубком, который раньше оставался снаружи цилиндра, а рукоятка надевается на другой конец штока со стороны того поршня 3, который остается вне цилиндра во время работы пресса.

Предмет патента.

Ручной смазочный пресс с винтовым поршневым штоком, характеризующийся тем, что, с целью устранения необходимости вывинчивания штока для обратного

перемещения поршня после выдавливания смазки, у шток 2 снабжен поршнями на обоих концах, в соответствии с чем крышка 1 имеет с обеих сторон патрубки для укрепления ее на цилиндре пресса.

Фиг. 1
