ГИДРОСТАТИЧЕСКАЯ ПОДУШКА Советский патент 1968 года по МПК F16C29/02

Известны гидростатические подушки, содержащие корпус с опорной поверхностью, имеющий паз и отверстие для жидкости. Недостатком такой .подушки является необходимость высокой точности обработки сопрягаемых поверхностей подущки и погона.

Особенностью предложенной подушки является то, что опорная поверхность корпуса подущки Выполнена в виде эластичной оболочки, заполненной рабочей средой и жестко связанной С корпусом. Такое выполнение позволяет обеспечить лучшую работоспособность подушки на погоне, имеющем различные формы поверхности.

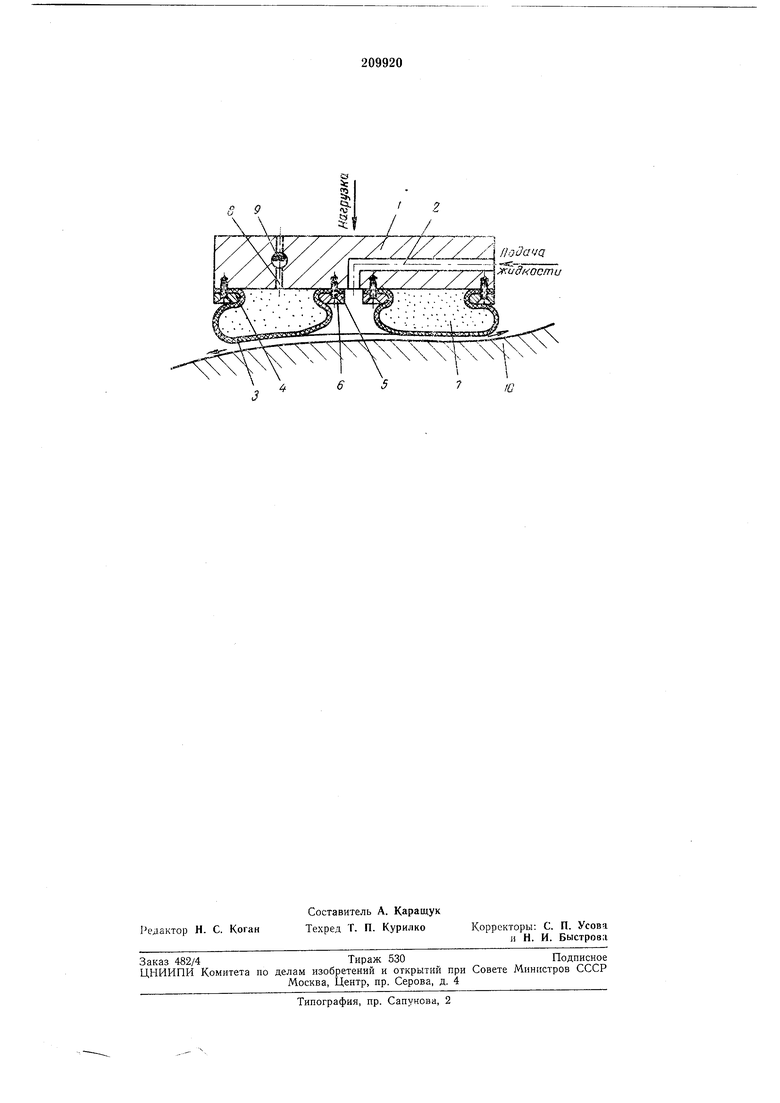

На чертеже показана гидростатическая подущка, общий вид.

Подушка состоит из корпуса 1 с отверстием 2 для подачи жидкости, эластичной опорной поверхности 3, прикрепленной к корпусу, например, посредством колец 4, 5 винтами 6. Пространство 7 между эластичной поверхностью и корпусом заполняется жидкостью или газом через отверстие 8 с вентилем 9. После установки на погон 10 и нагружения подушки ее опорная поверхность, благодаря своей эластичности, точно воспроизводит форму поверхности погона.

Предложенная подушка может быть использована при создании телескопов для обеспечения плавного и бесшумного вращения куполов телескопов.

Предмет изобретения

Гидростатическая подушка, содержащая корпус с опорНой поверхностью, имеющий паз

и отверстие для жидкости, отличающаяся тем, что, с целью обеспечения работоспособности подушки на погоне, имеющем различные формы поверхности, опорная поверхность корпуса подушки выполнена в виде эластичной оболочки, заполненной рабочей средой и жестко связанной с корпусом.
