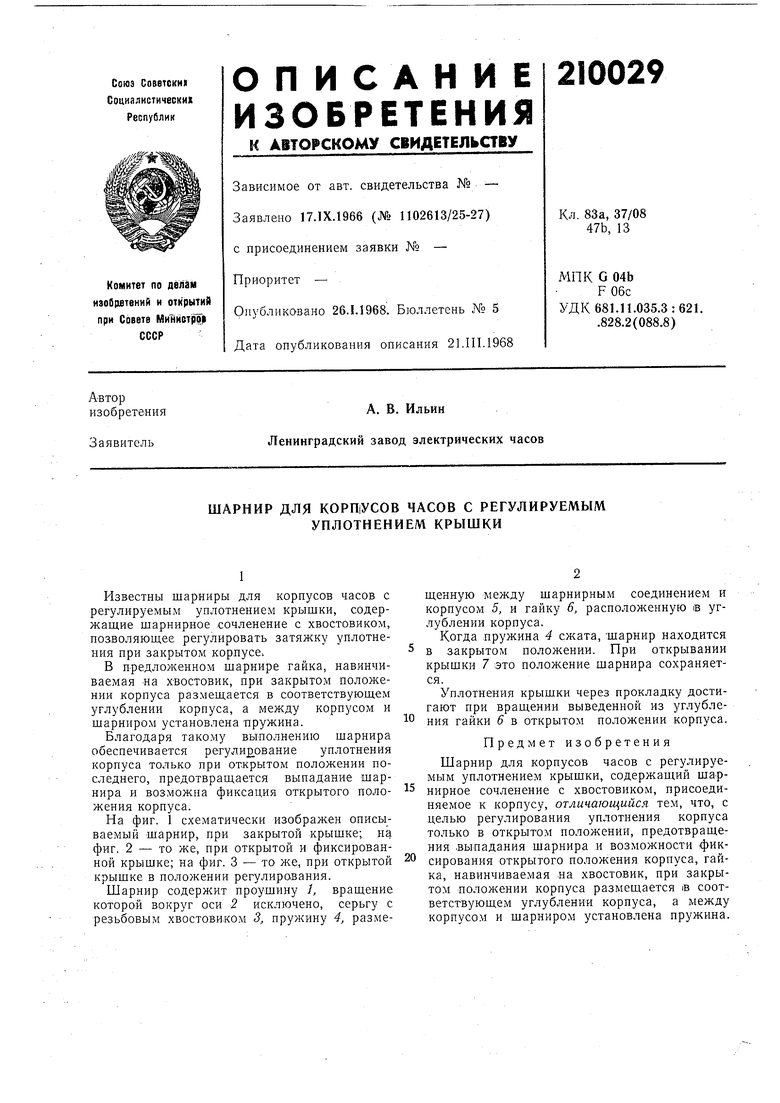

ШАРНИР ДЛЯ КОРП|УСОВ ЧАСОВ С РЕГУЛИРУЕМЫМ УПЛОТНЕНИЕМ КРЫШКИ Советский патент 1968 года по МПК G04B37/08

Известны шарниры для корпусов часов с регулируемым уплотнением крышки, содержащие шарнирное сочленение с хвостовиком, позволяющее регулировать затяжку уплотнения нри закрытом корпусе.

В предложенном шарнире гайка, навинчиваемая «а хвостовик, при закрытом положении корпуса размещается в соответствующем углублении корпуса, а между корпусом и щарниром установлена пружина.

Благодаря такому выполнению щарнира обеспечивается peryvTH oBaHne уплотнения корпуса только при открытом положении последнего, предотвращается выпадание шарнира и возможна фиксация открытого положения корпуса.

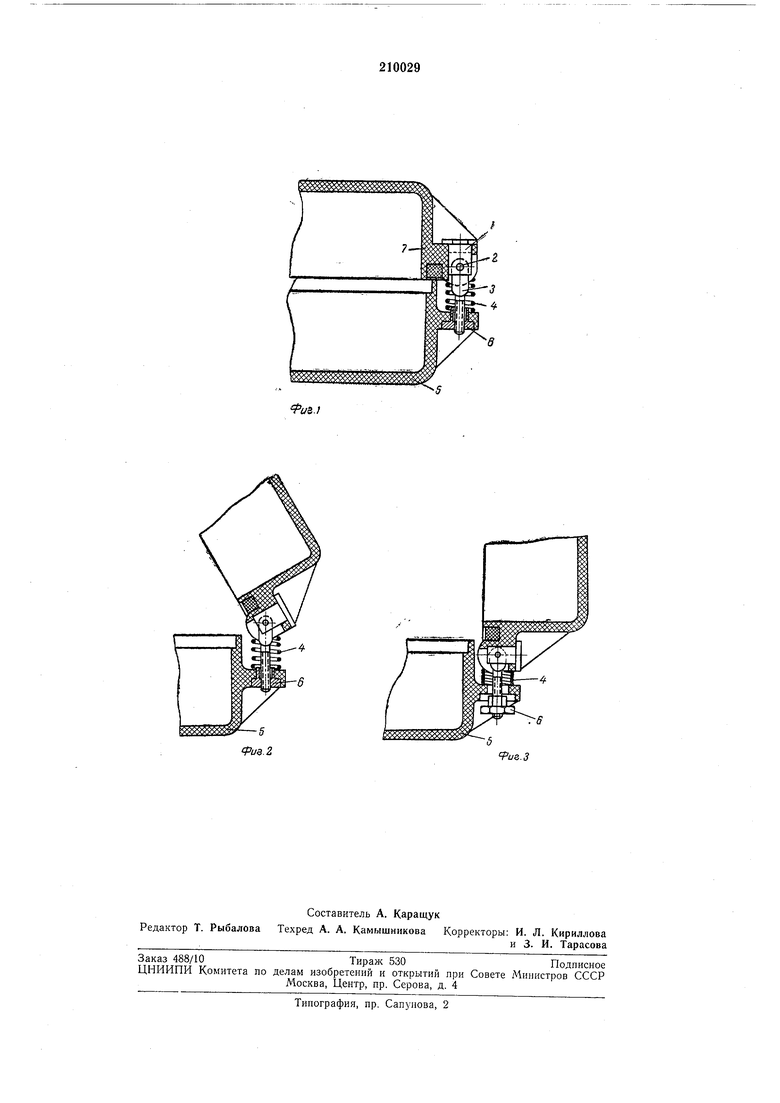

На фиг. 1 схематически изображен описываемый шарнир, при закрытой крышке; на фиг. 2 - то же, при открытой и фиксированной крышке; на фиг. 3 - то же, при открытой крышке в положении регулирования.

Шарнир содержит проушину /, вращение которой вокруг оси 2 исключено, серьгу с резьбовым хвостовиком 3, 4, размещенную между щарнирным соединением и корпусом 5, и гайку 6, располол енную е углублении корпуса.

Когда пружина 4 сжата, шарнир находится в закрытом положении. При открывании крыщки 7 это положение шарнира сохраняется.

Уплотнения крыщки через прокладку достигают при вращении выведенной из углубления гайки 6 в открытом положении корпуса.

Предмет изобретения

Шарнир для корпусов часов с регулируемым уплотнением крышки, содержащий шарнирное сочленение с хвостовиком, присоединяемое к корпусу, отличающийся тем, что, с целью регулирования уплотнения корпуса только в открытом положении, предотвращения выпадания шарнира ,и возможности фиксирования открытого положения корпуса, гайка, навинчиваемая на хвостовик, при закрытом полол ении корпуса размещается в соответствующем углублении корпуса, а между корпусом и щарниром установлена пружина.
