ГЕНЕРАТОР СИНУСОИДАЛЬНЫХ КОЛЕБАНИЙ ИНФРАНИЗКОЙЧАСТОТЫ Советский патент 1968 года по МПК H03B5/00

1

Известный генератор синусоидальных колебаний инфраБИзкой частоты, содержащий задающий генератор тактовых импульсов, логические ячейки и цифро-аналоговый преобразователь, Не обеспечивает получения напряжения чисто синусоидальной формы.

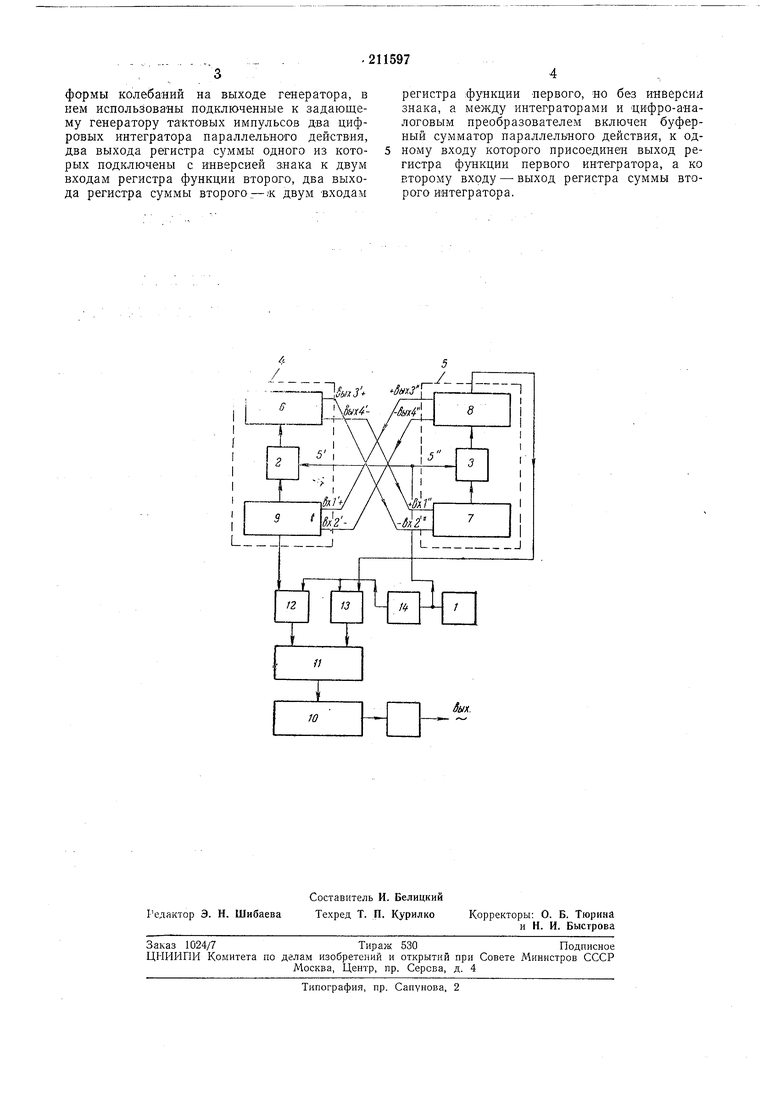

В описываемом генераторе синусоидальных колебаний инфранизкой частоты улучшение формы колебаний на выходе достигнуто тем, что в нем использованы два цифровых интегратора параллельного действия, два выхода регистра суммы одного из которых подключены с инверсией знака к двум входам регистра функции второго, два выхода регистра суммы второго - К двум входам регистра функции первого, но без инверсии знака, а между интеграторами и цифро-аналоговым преобразователем включен буферный сумматор параллельного действия, к одному входу которого присоединен выход регистра функции первого интегратора, а ко второму входу-выход регистра суммы второго интегратора. Блок-схема генератора представлена на чертеже.

Задающий генератор 1 тактовых импульсов подключен к тактовым входам 2 и 5 двух цифровых интеграторов и 5. Для выхода регистра 6 суммы интегратора 4 подключены с инверсией знака к двум входам регистра 7 функции интегратора 5. Два выхода регистра

8 cyiMMbi интегратора 5 подключены к двум входам регистра 9 функции интегратора 4. Между интеграторами 4 и 5 цифро-аналоговым преобразователем 10 включен буферный сумматор 11, параллельного действия, к одному входу которого через логическую ячейку 12 подключен выход регистра 9 функции интегратора 4, а ко Второму входу через логическую ячейку 13 - выход регистра суммы

интегратора 5.

Ячейки 12 и 13 через блок задержки 14 управляются импульсами генератора. Синусоидальное напряжение через фильтр снимается с выхода преобразователя. 10.

Максимальная ошибка по напряжению при 13-ти разрядных регистрах не превышает - 1%. Ошибка в длительности периода составляет около 0,01%. Коэффициент нелинейных искажений - 0,01%.

Период следования выходного сигнала регулируют плавной перестройкой частоты генератора.

Предмет изобретения

Генератор синусоидальных колебаний инфранизкой частоты, содержащий задающий генератор тактовых импульсов, логические ячейки, и цифро-аналоговый преобразователь, отличающийся тем, что, с целью улучщения

формы колебаний на выходе генератора, в кем использованы подключенные к задающему генератору тактовых импульсов два цифровых интегратора параллельного действия, два выхода регистра суммы одного из которых подключены с инверсией знака к двум входам регистра функции второго, два выхода регистра суммы второго-ж двум входам

регистра функции первого, но без инеерси; знака, а между интеграторами и цифро-аналоговым преобразователем включен буферный сумматор параллельного действия, к одному входу которого присоединен выход регистра функции первого интегратора, а ко второму входу- выход регистра суммы второго интегратора.
