ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ Советский патент 1968 года по МПК F16H19/08

Известные зубчато-рычажные механизмы, содержащие некруглые колеса, не обеспечивают удовлетворительных условий работы колес из-за заклинивания зубьев.

Предлагаемый механизм отличается тем, что он снабжен жестко соединенными с упомянутыми колесами дисками, контуры которых совпадают с центроидами колес. Это позволяет улучшить условия работы некруглых колес.

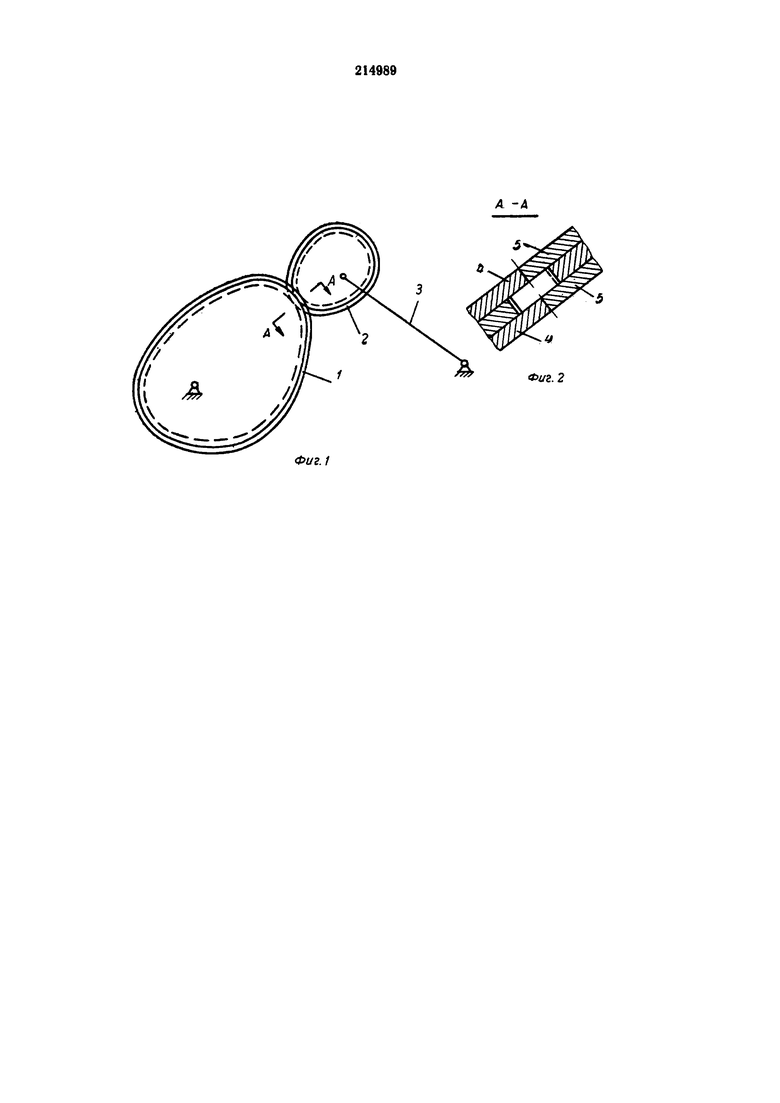

На фиг. 1 изображена схема предлагаемого механизма; на фиг. 2 - разрез по А-А на фиг. 1.

Механизм содержит некруглые зубчатые колеса 1 и 2 и ведомое звено 3, совершающее колебательные движения. С колесами жестко соединены диски 4 и 5, устанавливаемые с одной или двух сторон колес. По внешнему контуру эти диски совпадают с центроидами колес.

Механизм работает следующим образом.

При вращении ведущего звена (колесо 1 и диски 4) движение передается через промежуточное звено (колесо 2 и диски 5) на ведомое звено 3.

Диски 4 и 5 всегда перекатываются друг по другу без скольжения. Качение без скольжения будет и тогда, когда колеса переставлены друг относительно друга. Следовательно, возможно воспроизведение одним и тем же механизмом различных фиксированных законов движения ведомого звена, число которых равно общему наибольшему делителю от чисел зубцов колес.

Зубчато-рычажный механизм, содержащий некруглые колеса, отличающийся тем, что, с целью улучшения условий работы некруглых колес, он снабжен жестко соединенными с упомянутыми колесами дисками, контуры которых совпадают с центроидами колес.
