ГИДРОИНТЕГРАТОРОВ Советский патент 1968 года по МПК G06D1/04 F15C5/00 G05B6/05

Сосуды для гидроинтеграторОЁ известны.

Предложенный сосуд отличается от известных тем, что одна из его стенок выполнена гибкой, например из вакуумной резины, и зафиксирована шаблоном,закрепленным гайкой и эксцентриком. Это позволяет расширить функциональные возможности гидроинтеграторов.

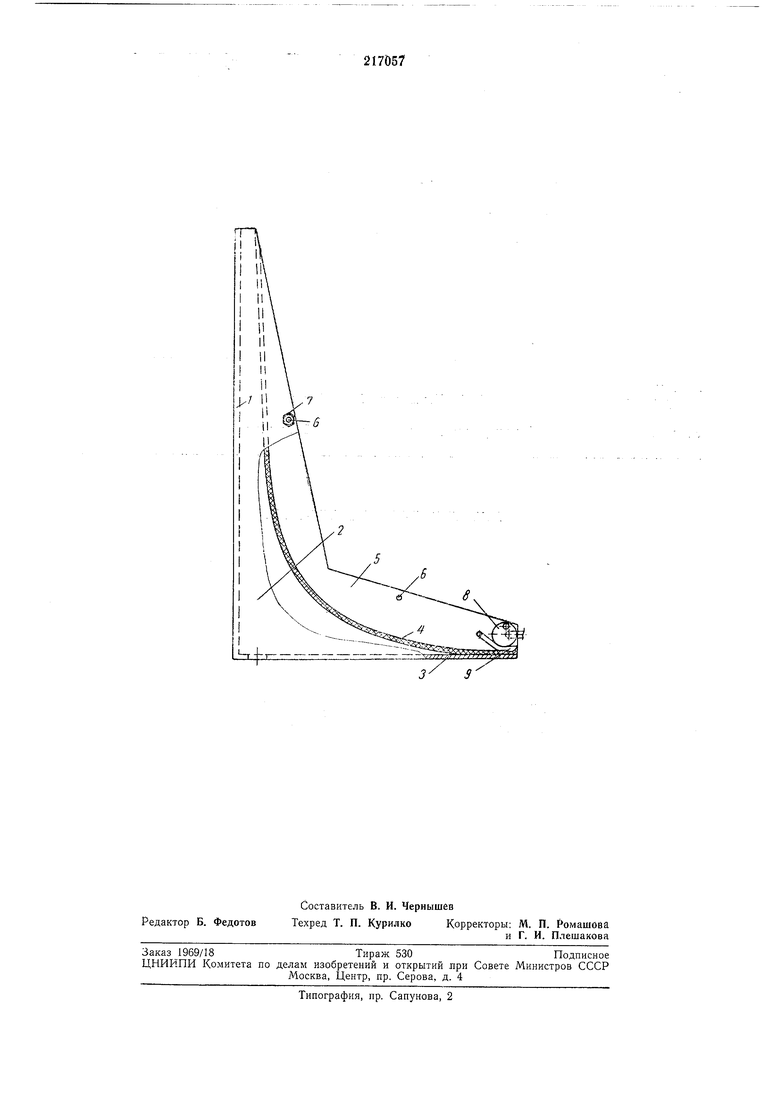

Схематическое изображение сосуда приведено на чертеже. Сосуд имеет три вертикальные стенки 1 и 2, горизонтальное дниш.е 3 и гибкую стенку 4, выполненную, например, из вакуумной резины. Гибкая стенка с помощью шаблона 5 может быть выставлена но любому заданному закону. Закрепление ее в необходимом полол :ении обеспечивается с помош;ью шпильки 6 с гайками 7 и эксцентрика 8, который через зуб 9 прижимает нижний конец стенки к днищу сосуда, что обеспечивает необходимую герметичность.

Предмет изобретения

Сосуд для гидроинтеграторов, содержаш,ий шаблон и эксцентрик, отличающийся тем, что, с целью расширения функциональных возможностей гидроинтеграторов, одна из его стенок выполнена гибкой, например из вакуумной резины, и зафиксирована шаблоном, закренленным гайкой и эксцентриком.

J/ 3
