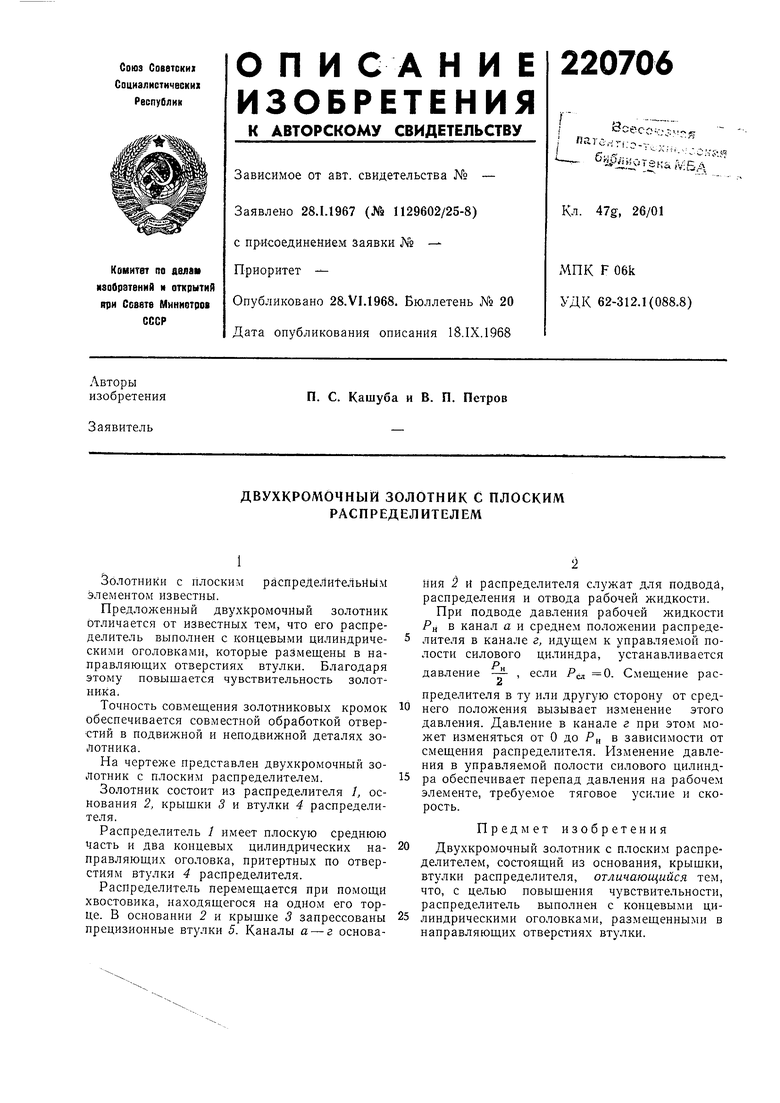

ДВУХКРОМОЧНЫЙ ЗОЛОТНИК С ПЛОСКИМ РАСПРЕДЕЛИТЕЛЕМ Советский патент 1968 года по МПК F01L5/02

Золотники с плоским pacпpeДeлиteльriы I элементом известны.

Предложенный двухКромочНый золотник Отличается от известных тем, что его распределитель выполнен с концевыми цилиндрическими оголовками, которые размещены в направляющих отверстиях втулки. Благодаря этому повышается чувствительность золотника.

Точность совмещения золотниковых кромок обеспечивается совместной обработкой отверстий в подвижной и неподвижной деталях золотника.

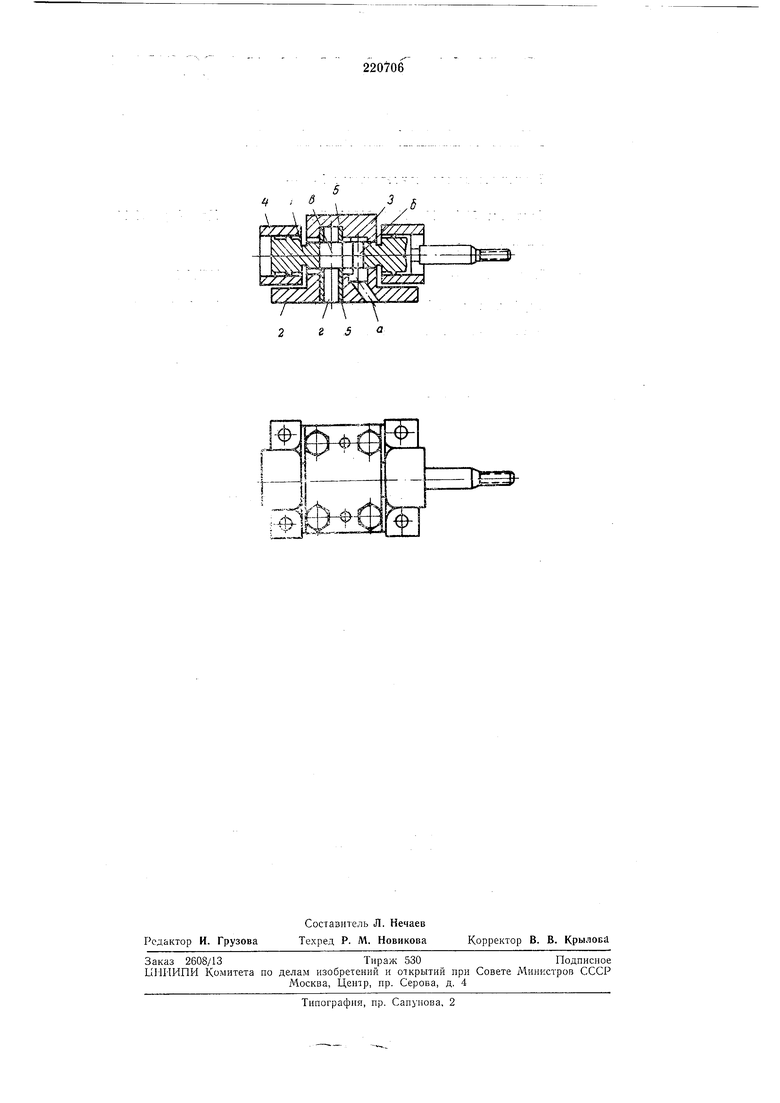

На чертеже представлен двухкромочный золотник с плоским распределителем.

Золотник состоит из распределителя /, основания 2, крышки 3 и втулки 4 распределителя.

Распределитель / имеет плоскую среднюю Часть и два концевых цилиндрических направляющих оголовка, притертных по отверстиям втулки 4 распределителя.

Распределитель перемещается при помощи хвостовика, находящегося на одном его торце. В основании 2 и крышке 3 запрессованы прецизионные втулки 5. Каналы а - г основаНИИ 5 и распределителя служат для подвода, распределения и отвода рабочей жидкости.

При подводе давления рабочей жидкости Рц В канал а и среднем положении распределителя в канале г, идущем к управляемой полости силового цилиндра, устанавливается

f)

давление , если P 0. Смещение рас&

пределителя в ту или другую сторону от среднего положения вызывает изменение этого давления. Давление в канале г при этом может изменяться от О до РН в зависимости от смещения распределителя. Изменение давления в управляемой полости силового цилиндра обеспечивает перепад давления на рабочем элементе, требуемое тяговое усилие и скорость.

Предмет изобретения

Двухкромочный золотник с плоским распределителем, состоящий из основания, крышки, втулки распределителя, отличающийся тем, что, с целью повышения чувствительности, распределитель выполнен с концевыми цилиндрическими оголовками, размещенными в направляющих отверстиях втулки.
