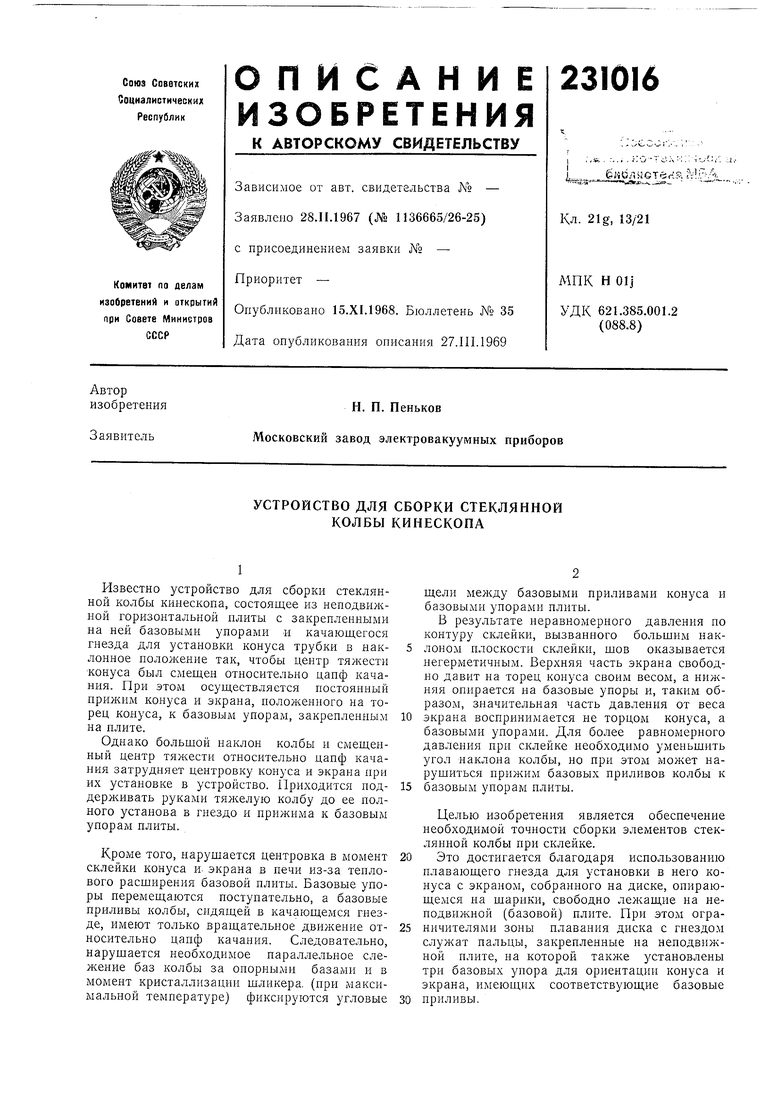

УСТРОЙСТВО для СБОРКИ СТЕКЛЯННОЙ КОЛБЫ КИНЕСКОПА Советский патент 1968 года по МПК H01J9/26

Известно устройство для сборки стеклянной колбы кинескопа, состоящее из неподвижной горизонтальной плиты с закрепленными на ней базовыми упорами ы качающегося гнезда для установки конуса трубки в наклонное положение так, чтобы центр тяжести конуса был смещен относительно цапф качания. При этом осуществляется постоянный конуса и экрана, положенного на торец конуса, к базовым упорам, закрепленным на плите.

Однако большой наклон колбы и смещенный центр тяжести относительно цапф качания затрудняет центровку конуса и экрана нрн их установке в устройство. Приходится поддерживать руками тяжелую колбу до ее полного установа в гнездо и прижима к базовым упорам плиты.

Кроме того, нарушается центровка в момент склейки конуса и экрана в печи из-за теплового расширения базовой плиты. Базовые упоры перемещаются поступательно, а базовые приливы колбы, сидящей в качающемся гнезде, имеют только вращательное движение относительно цацф качания. Следовательно, нарушается необходимое параллельное слежение баз колбы за опорными базами и в момент кристаллизации шликера, (при максимальной температуре) фиксируются угловые

щели между базовыми приливами конуса и базовыми упорами плиты.

В результате неравномерного давления по контуру склейки, вызванного большим наклоном плоскости склейки, шов оказывается негерметичным. Верхняя часть экрана свободно давит на торец конуса своим весом, а опирается на базовые упоры и, таким образом, значительная часть давления от веса

экрана воспринимается не торцом конуса, а базовыми упорами. Для более равномерного давления нрн склейке необходимо уменьшить угол наклона колбы, но при этом может нарушиться прижим базовых приливов колбы к

базовым упорам плиты.

Целью изобретения является обеспечение необходимой точности сборки элементов стеклянной колбы при склейке.

Это достигается благодаря использованию плавающего гнезда для установки в него конуса с экраном, собранного на диске, опирающемся на шарнки, свободно на неподвилшой (базовой) плите. При этом ограничителями зоны плавания диска с гнездо.м пальцы, закрепленные на неподвижной плите, на которой таклсе установлены три базовых упора для ориентации конуса и экрана, имеющих соответствующие базовые

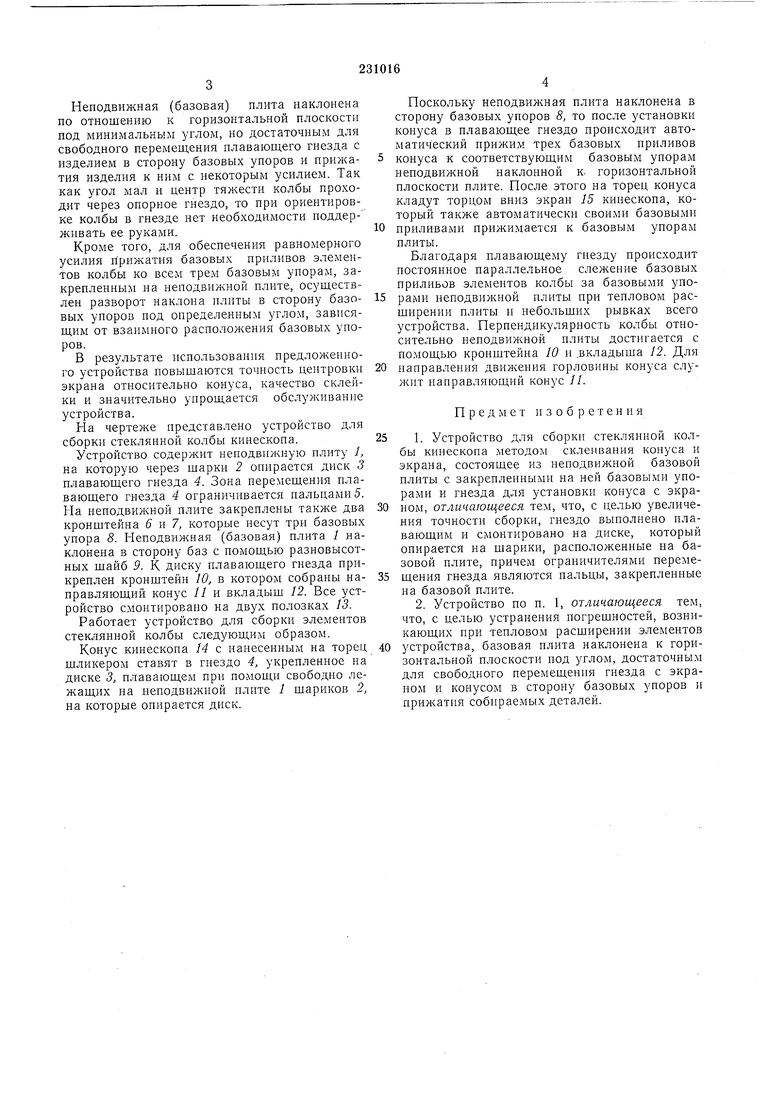

Неподвижная (базовая) плита наклонена по отношению к горизонтальной плоскости под минимальным углом, но достаточным для свободного перемещения нлавающего гнезда с изделием в сторону базовых упоров и прижатия изделия к ним с некоторым усилием. Так как угол мал и центр тяжести колбы проходит через опорное гнездо, то при ориентировке колбы в гнезде нет необходимости поддерживать ее руками.

Кроме того, для обеспечения равномерного усилия прижатия базовых приливов элементов колбы ко всем трем базовым упорам, закрепленным на неподвижной плите, осуществлен разворот наклона плиты в сторону базовых упоров под определенным углом, зависящим от взаимного расположения базовых упоров.

В результате использовання предложенного устройства повышаются точность центровки экрана относительно конуса, качество склейки и значительно упрощается обслуживание устройства.

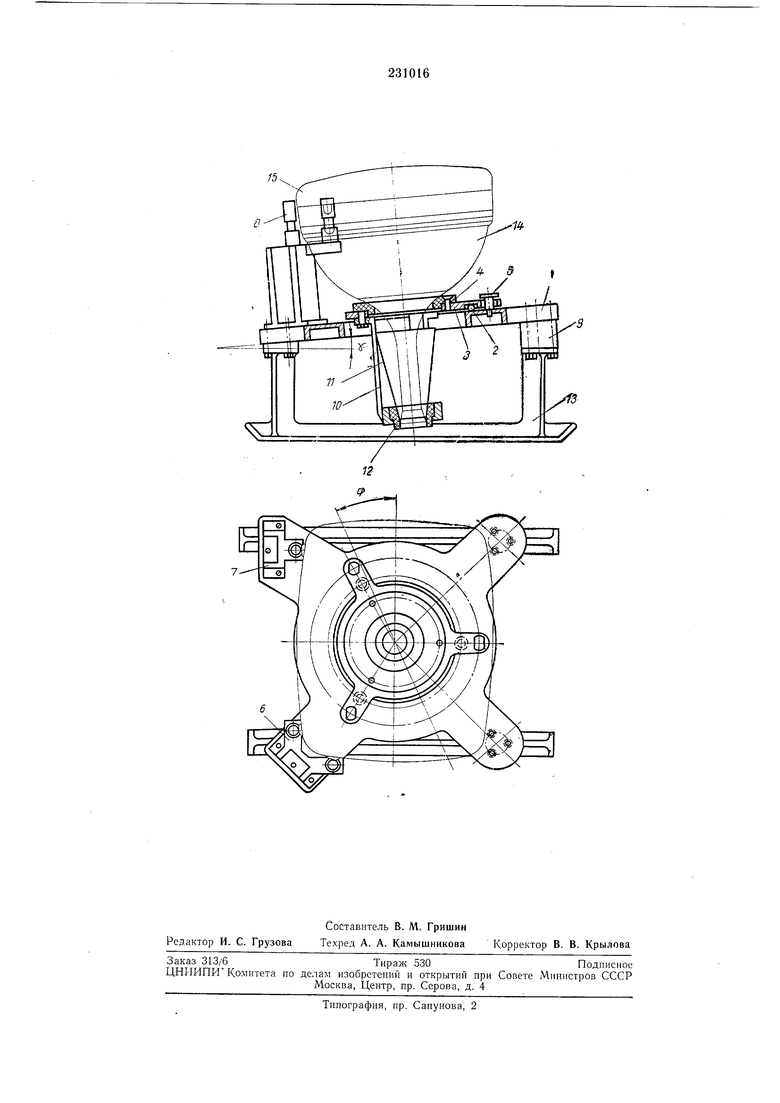

На чертеже представлено устройство для сборки стеклянной колбы кинескопа.

Устройство содержит неподвижную плиту /, на которую через шарки 2 опирается диск 3 плавающего гнезда 4. Зона перемещения плавающего гнезда 4 ограннчнвается пальцами 5. На неподвижной илите закреплены также два кронштейна 6 и 7, которые несут три базовых упора 8. Неподвижная (базовая) плита 1 наклонена в сторону баз с помощью разновысотных шайб 9. К диску плавающего гнезда прикреплен кронштейн 10, в котором собраны направляющий конус 11 и вкладыш 12. Все устройство смонтировано на двух полозках 13.

Работает устройство для сборки элементов стеклянной колбы следующим образом.

Конус кинескопа 14 с нанесенным на торец шликером ставят в гнездо 4, укрепленное на диске 3, плавающем при помощи свободно лежащих на неподвижной илите 1 шариков 2, на которые опирается диск.

Поскольку неподвижная плита наклонена в сторону базовых упоров 8, то после установки конуса в плавающее гнездо происходит автоматический прижим трех базовых приливов

конуса к соответствующим базовым упорам неподвижной наклонной к. горизонтальной плоскости плите. Носле этого на торец конуса кладут торцом вниз экран 15 кинескопа, который также автоматически своими базовыми

приливами прижимается к базовым упорам плиты.

Благодаря плавающему гнезду происходит постоянное параллельное слежение базовых приливов элементов колбы за базовыми упорами неподвижной плиты при тепловом расширении плиты и небольших рывках всего устройства. Перпендикулярность колбы относительно неподвижной плиты достигается с помощью кронштейна 10 и .вкладыша 12. Для

направления движения горловины конуса служит направляющнй конус 11.

Предмет изобретен и я

1. Устройство для сборки стеклянной колбы кинескопа методом склеивания конуса и экрана, состоящее из неподвижной базовой плиты с закрепленнымн на ней базовыми упорами и гнезда для установки конуса с экраном, отличающееся тем, что, с целью увеличения точности сборки, гнездо выиолнено плавающим и смонтировано на диске, который опирается на шарики, расположенные на базовой плите, причем ограничителями перемещения гнезда являются пальцы, закрепленные на базовой плите.

2. Устройство по п. 1, отличающееся тем, что, с целью устранения погрешностей, возиикаюших при тепловом расширении элементов

устройства, базовая плита наклонена к горизонтальной плоскости под углом, достаточным для свободного перемещения гнезда с экраном и конусом в сторону базовых упоров и прижатия собираемых деталей.
