Приспособление для автоматического удаления со штампа штампуемых изделий и обрезков Советский патент 1931 года по МПК B21D45/04

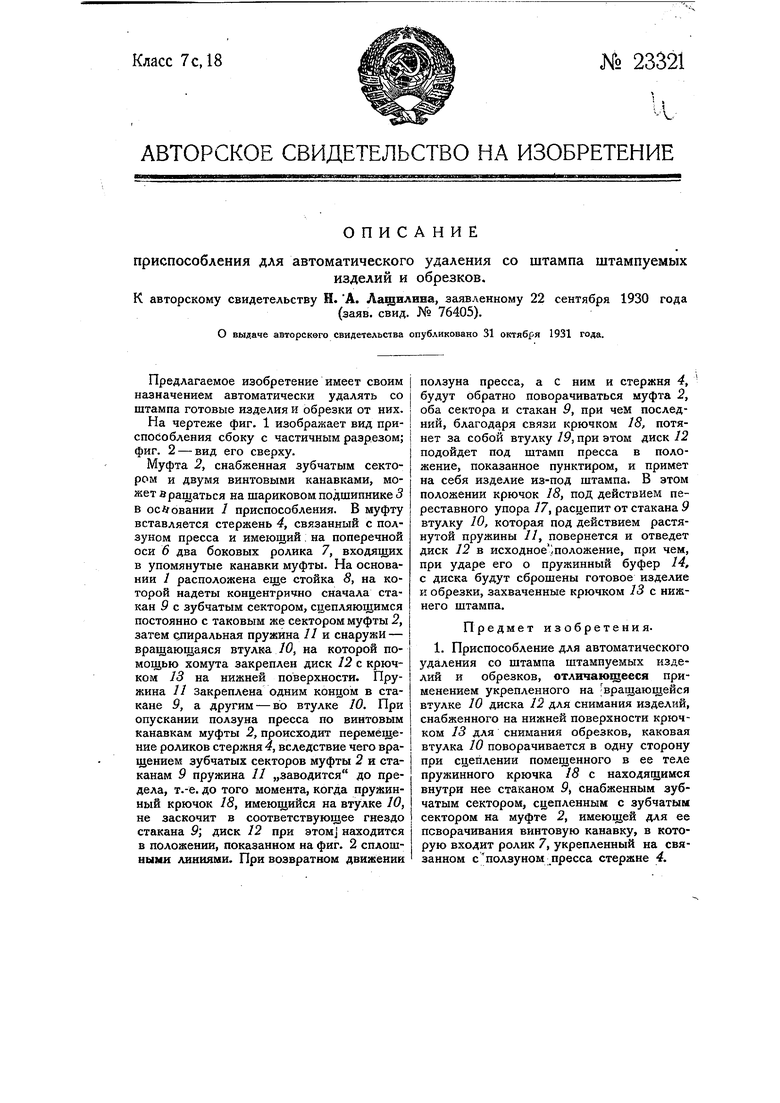

Предлагаемое изобретение имеет своим назначением автоматически удалять со штампа готовые изделия и обрезки от них.

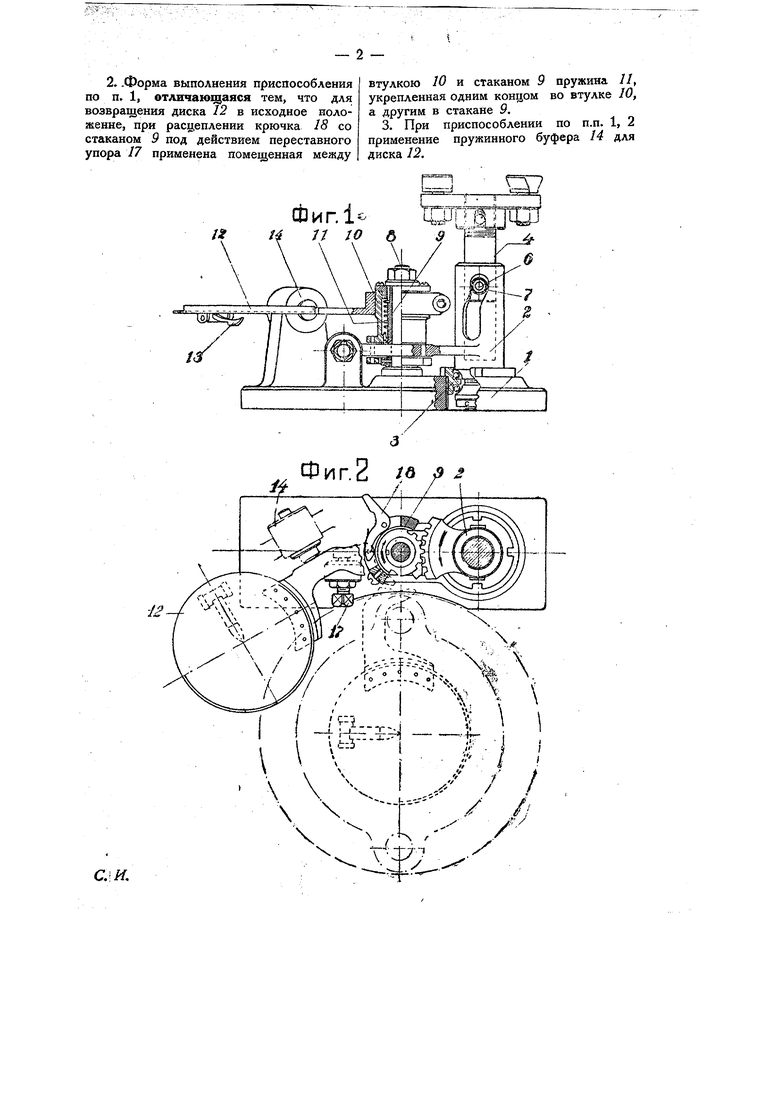

На чертеже фиг. 1 изображает вид приспособления сбоку с частичным разрезом; фиг. 2 - вид его сверху.

Муфта 2, снабженная зубчатым сектором и двумя винтовыми канавками, может вращаться на шариковом подшипнике 5 в осЛговании / приспособления. В муфту вставляется стержень 4, связанный с ползуном пресса и имеющий : на поперечной оси 6 два боковых ролика 7, входящих в упомянутые канавки муфты. На основании / расположена еще стойка 8, на которой надеты концентрично сначала стакан 9 с зубчатым сектором, сцепляющимся постоянно с таковым же сектором муфты 2, затем (щиральная пружина //и снаружи - вращающаяся втулка 10, на которой помощью хомута закреплен диск 12 с крючком 13 на нижней поверхности. Пружина // Закреплена одним концом в стакане 9, а другим - во втулке 10, При опускании ползуна пресса по винтовым канавкам муфты 2, происходит перемещение роликов стержня 4, вследствие чего вращением зубчатых секторов муфты 2 и стаканам 9 пружина 11 „заводится до предела, т.-е. до того момента, когда пружинный крючок 18, имеющийся на втулке 10, не заскочит в соответствующее гнездо стакана 9; диск 12 при этом находится в положении, показанном на фиг. 2 сплошными линиями. При возвратном движении

ползуна пресса, а с ним и стержня 4, будут обратно поворачиваться муфта 2, оба сектора и стакан 9, при чем последний, благодаря связи крючком 18, потянет за собой втулку 19, при этом диск 12 подойдет под штамп пресса в положение, показанное пунктиром, и примет на себя изделие из-под штампа. В этом положении крючок 18, под действием переставного упора 17, расцепит от стакана 9 втулку 10, которгш под действием растянутой пружины //, повернется и отведет диск 12 в исходное положение, при чем, при ударе его о пружинный буфер 14, с диска будут сброшены готовое изделие и обрезки, захваченные крючком 13 с нижнего штампа.

Предмет изобретения.

1. Приспособление для автоматического удаления со штампа штампуемых изделий и обрезков, отличающееся применением укрепленного на -вращающейся втулке 10 диска 12 для снимания изделий, снабженного на нижней поверхности крючком 13 для снимания обрезков, каковая втулка 10 поворачивается в одну сторону при сцеплении помещенного в ее теле пружинного крючка /5 с находящимся внутри нее стаканом 5 снабженным зубчатым сектором, сцепленным с зубчатым сектором на муфте 2, имеющей для ее поворачивания винтовую канавку, в которую входит ролик 7, укрепленный на связанном сползуном пресса стержне 4,
