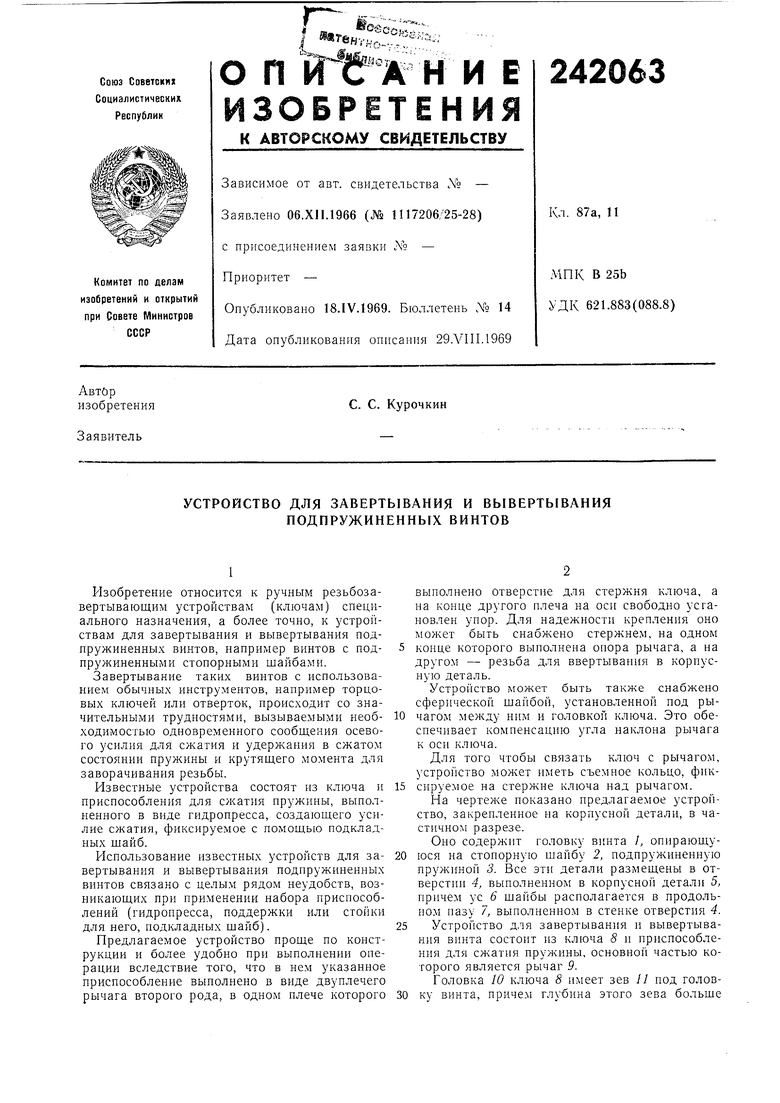

УСТРОЙСТВО для ЗАВЕРТЫВАНИЯ И ВЫВЕРТЫВАНИЯ ПОДПРУЖИНЕННЫХ ВИНТОВ Советский патент 1969 года по МПК B25B23/02

Изобретение относится к ручным резьбозавертывающим устройствам (ключам) специального назначения, а более точно, к устройствам для завертывания и вывертывания поднружиненных винтов, например винтов с подпружиненными стопорными шайбами.

Завертывание таких винтов с использованием обычных инструментов, например торцовых ключей или отверток, происходит со значительными трудностями, вызываемыми необходимостью одновременного сооби1,ения осевого усилия для сжатия и удержания в сжатом состоянии пружины и крутящего момента для заворачивания резьбы.

Известные устройства состоят из ключа и приспособления для сжатия пружины, выполненного в виде гидропресса, создающего усилие сжатия, фиксируемое с помощью подкладных шайб.

Использование известных устройств для завертывания и вывертывания подпружиненных винтов связано с целым рядом неудобств, возникающих при применении набора приспособлений (гидропресса, поддержки или стойки для него, подкладных шайб).

Предлагаемое устройство проще по конструкции и более удобно при выполнении операции вследствие того, что в нем указанное приспособление выполнено в виде двуплечего рычага второго рода, в одном плече которого

выполнено отверстие для стержня ключа, а на конце другого плеча на оси свободно усгановлен упор. Для надежности крепления оно может быть снабжено стержнем, на одном

конце которого выполнена опора рычага, а на другом - резьба для ввертывания в корпусную деталь.

Устройство может быть также снабжено сферической шайбой, установленной под рычагом между ним и головкой ключа. Это обеспечивает компенсацию угла наклона рычага к оси ключа.

Для того чтобы связать ключ с рычагом, ycTpoiicTBO может иметь съемное кольцо, фиксируемое на стержне ключа над рычагом.

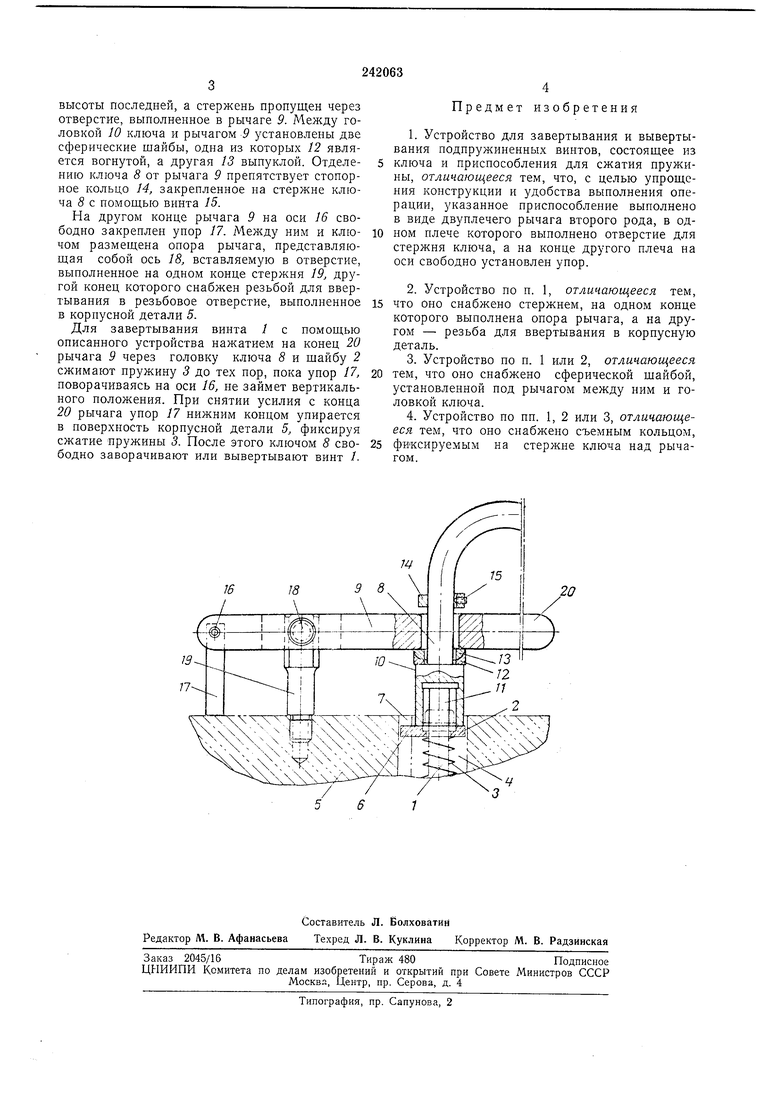

На чертеже показано предлагаемое устройство, закрепленное на корпусной детали, в частичном разрезе. Оно содержит головку винта /, опирающуюся на стопорную шайбу 2, подпружиненную пружиной 3. Все эти детали размещены в отверстии 4, выполненном в корпусной детали 5, причем ус 6 шайбы располагается в продольном пазу 7, выполненном в стенке отверстия 4.

Устройство для завертывания и вывертывания винта состоит из ключа 8 и приспособления для сжатия пружины, основной частью которого является рычаг 9.

высоты последней, а стержень пропущен через отверстие, выполненное в рычаге 9. Между головкой 10 ключа и рычагом 9 установлены две сферические шайбы, одна из которых 12 является вогнутой, а другая 13 выпуклой. Отделению ключа 8 от рычага 9 препятствует стопорное кольцо 14, закрепленное на стержне ключа 8 с помощью винта 15.

На другом конце рычага 9 на оси 16 свободно закреплен упор 17. ним и ключом размещена опора рычага, представляющая собой ось 18, вставляемую в отверстие, выполненное на одном конце стержня 19, другой конец которого снабжен резьбой для ввертывания Б резьбовое отверстие, выполненное в корпусной детали 5.

Для завертывания винта / с помощью описанного устройства нажатием на конец 20 рычага 9 через головку ключа 8 и шайбу 2 сжимают пружину 3 до тех пор, пока упор 17, поворачиваясь на оси 16, не займет вертикального положения. При снятии усилия с конца 20 рычага упор 17 нижним концом упирается в поверхность корпусной детали 5, фиксируя сжатие пружины 5. После этого ключом 8 свободно заворачивают или вывертывают винт /.

Предмет изобретения

1.Устройство для завертывания и вывертывания подпружиненных винтов, состоящее из

ключа и приспособления для сжатия пружины, отличающееся тем, что, с целью упрощения конструкции и удобства выполнения операции, указанное приспособление выполнено в виде двуплечего рычага второго рода, в одном плече которого выполнено отверстие для стержня ключа, а на конце другого плеча на оси свободно установлен упор.

2.Устройство по п. 1, отличающееся тем, что оно снабжено стержнем, на одном конце

которого выполнена опора рычага, а на другом - резьба для ввертывания в корпусную деталь.

3.Устройство по п. 1 или 2, отличающееся тем, что оно снабжено сферической шайбой,

установленной под рычагом между ним и головкой ключа.

4.Устройство по пп. 1, 2 или 3, отличающееся тем, что оно снабжено съемным кольцом,

фиксируемым на стержне ключа над рычагом.
