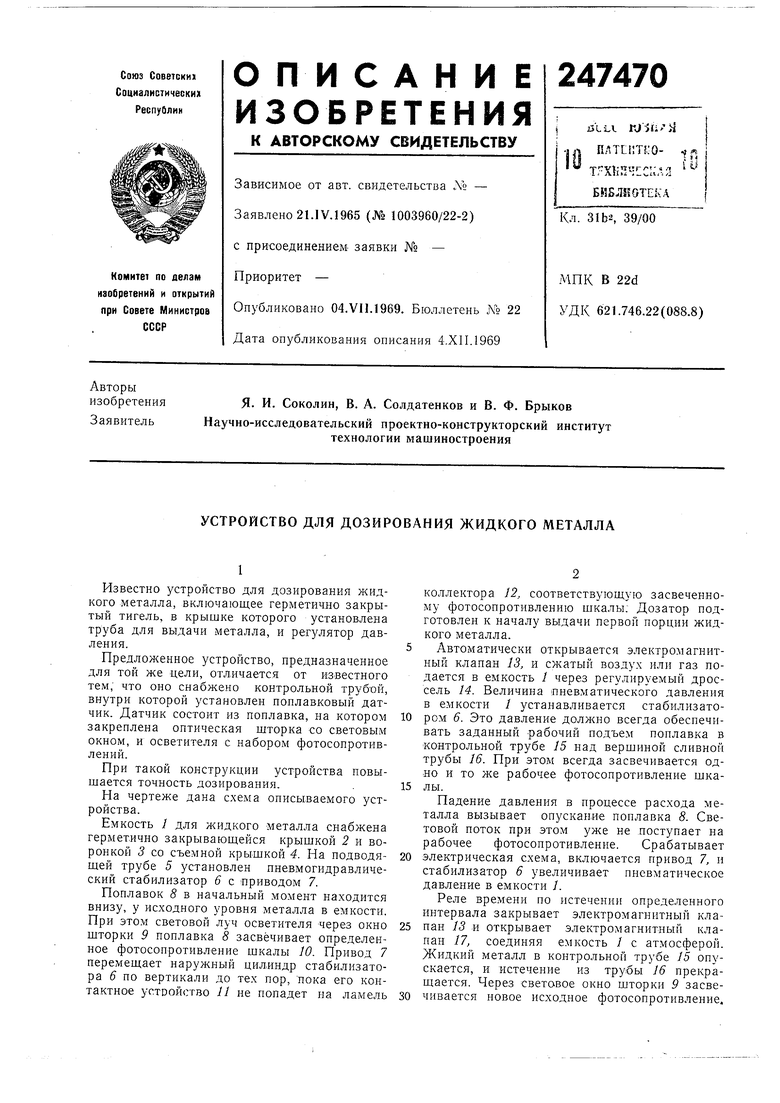

УСТРОЙСТВО для ДОЗИРОВАНИЯ жидкого МЕТАЛЛА Советский патент 1969 года по МПК B22D39/06

Известно устройство для дозирования жидкого металла, включающее герметично закрытый тигель, в крышке которого установлена труба для выдачи металла, и регулятор давления.

Предложенное устройство, предназначенное для той же цели, отл.ичается от известного тем; что оно снабжено контрольной трубой, внутри которой установлен поплавковый датчик. Датчик состоит из поплавка, на котором закреплена оптическая шторка со световым окном, и осветителя с набором фотосопротивлений.

При такой конструкции устройства повышается точность дозирования.

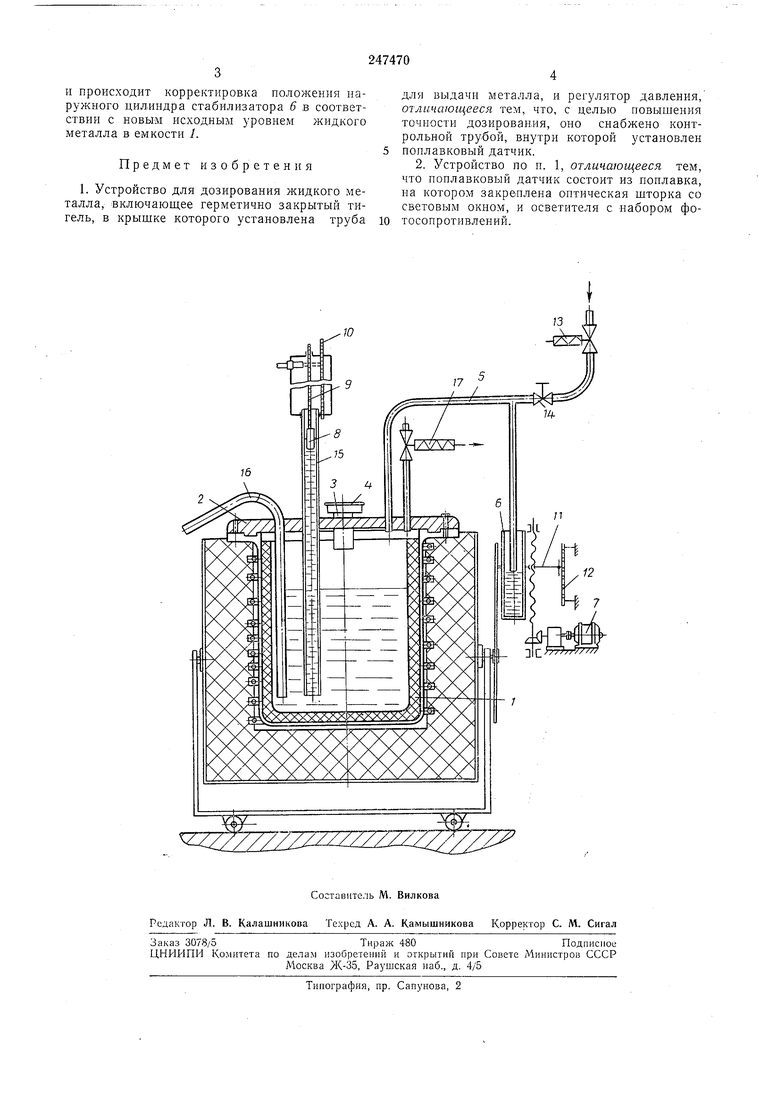

На чертеже дана с.хема описываемого устройства.

Емкость / для жидкого металла снабжена герметично закрывающейся крышкой 2 и воронкой 3 со съемной крышкой 4. На подводящей трубе 5 установлен пневмогидравлический стабилизатор 6 с приводом 7.

Поплавок 8 в начальный момент находится внизу, у исходного уровня металла в емкости. При этом световой луч осветителя через окно шторки 9 поплавка 8 засвечивает определенное фотосопротивление шкалы 10. Привод 7 перемещает наружный цил,индр стабилизатора 6 по вертикали до тех пор, пока его контактное устройство // не попадет на ламель

коллектора 12, соответствующую засвеченному фотосопротивлению шкалы: Дозатор подготовлен к началу выдачи первой порции жидкого металла.

Автоматически открывается электромагнитный клапан 13, и сжатый воздух или газ подается в емкость / через регулируемый дроссель 14. Величина пневматического давления в емкости / устанавливается стабилизатором 6. Это давление доллсно всегда обеспечивать заданный рабочий подъе.м поплавка в контрольной трубе 15 над вершиной сливной трубы 16. При этом всегда засвечивается одно и то же рабочее фотосопротивление шкалы.

Падение давления в процессе расхода металла вызывает опускание поплавка 8. Световой поток при этом уже не поступает на рабочее фотосопротивление. Срабатывает

электрическая схема, включается привод 7, и стабилизатор 6 увеличивает пневматическое давление в емкости /.

Реле времени по истечении определенного интервала закрывает электромагнитный клапан 13 и открывает электромагнитный клапан 17, соединяя емкость / с атмосферой. Жидкий металл в контрольной трубе 15 опускается, и истечение из трубы 16 прекращается. Через световое окно шторки 9 засве
