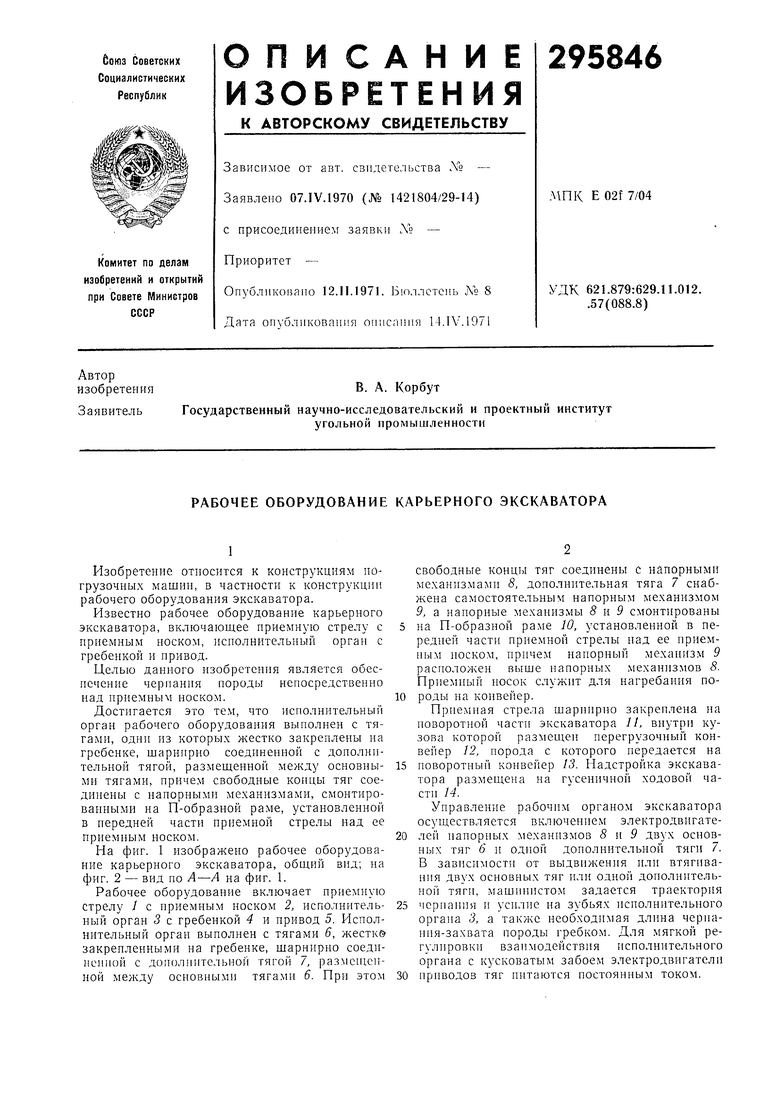

РАБОЧЕЕ ОБОРУДОВАНИЕ КАРЬЕРНОГО ЭКСКАВАТОРА Советский патент 1971 года по МПК E02F7/04

Изобретение относится к конструкциям погрузочных машин, в частности к конструкцнн рабочего оборудования экскаватора.

Известно рабочее оборудование карьерного экскаватора, вклЕОчающее приемную стрелу с приемным носком, нсполннтельнын орган с гребенкой и привод.

Целью данного изобретения является обеспечение чернання породы непосредственно над приемным носком.

Достигается это тем, что исполнительный орган рабочего оборудования выполнен с тягами, одни из которых жестко закреплены на гребенке, шарнирно соединенной с дополнительной тягой, размещенной между основными тягами, причем свободные концы тяг соединены с напорными механизмами, смонтированными на П-образной раме, установленной в нередней части приемной стрелы над ее приемным носком.

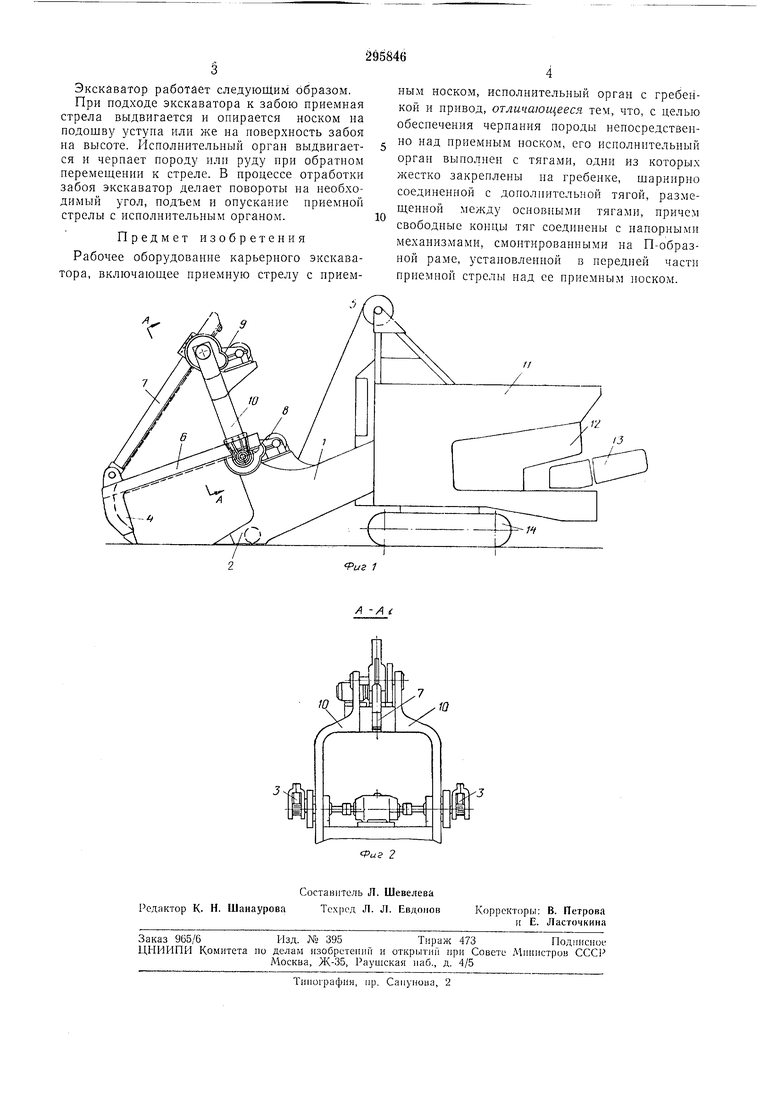

На фиг. 1 изображено рабочее оборудование карьерного экскаватора, общий вид; на фиг. 2 - вид по А-А на фиг. 1.

Рабочее оборудование включает приемную стрелу / с приемным носком 2, исполнительный орган 3 с гребенкой 4 и привод 5. Исполнительный орган выполнен с тягами 6, жестки закрепленными на гребенке, шарнирно соединенной с дополнительной тягой 7, размещенной между основными тягами 6. При этом

свободные концы тяг соединены с нанорнымн механизмами 8, дополнительная тяга 7 снабжена самостоятельным напорным механизмом 9, а напорные механизмы 8 и 9 смонтированы

на П-образной раме 10, установленной в передней части приемной стрель над ее ириемпым носком, причем напорный механизм 9 расположен выше напорных механизмов 8. Приемный носок служит для нагребаиия нороды на конвейер.

Приемная стрела шарнирно закренлена на новоротной части экскаватора 11, внутри кузова которой размещен перегрузочный конвейер 12, порода с которого передается на

поворотный конвейер 13. Надстройка экскаватора размещена на гусеничной ходовой части 14.

Управление рабочим органом экскаватора осуществляется включением электродвигателей наиорных механизмов 8 п 9 двух основных тяг 6 и одиой донолнительной тяги 7. В завнснмости от выдвижения илн втягивания двух основных тяг или одной дополнительной тяги, мащииистом задается траектория

черпания и усилие на зубьях исполнительного органа 3, а также необходнмая длнна чернаиия-захвата породы гребком. Для мягкой регулировки взаимодействия исполнительного органа с кусковатым забоем электродвигатели

Экскаватор работает следующим образом.

При подходе экскаватора к забою приемная стрела выдвигается и опирается носком на подошву уступа или же на поверхность забоя на высоте. Исполнительный орган выдвигается и черпает породу или руду при обратном перемещении к стреле. В процессе отработки забоя экскаватор делает повороты на необходпмый угол, подъем и опускание приемной стрелы с исполнительным органом.

Предмет изобретения Рабочее оборудование карьерного экскаватора, включающее приемную стрелу с приемным носком, исполнительный орган с гребенкой и привод, отличающееся тем, что, с целью обеспечения черпания породы непосредственно над приемным носком, его исполнительный орган выполнен с тягами, однп из которых жестко закреплены па гребенке, щарнирно соединенной с дополнительной тягой, размещенной между основными тягами, причем свободные концы тяг соединены с напорными механизмами, смонтированными на П-образной раме, установленной в передней части приемпой стрелы над ее приемным носком.
