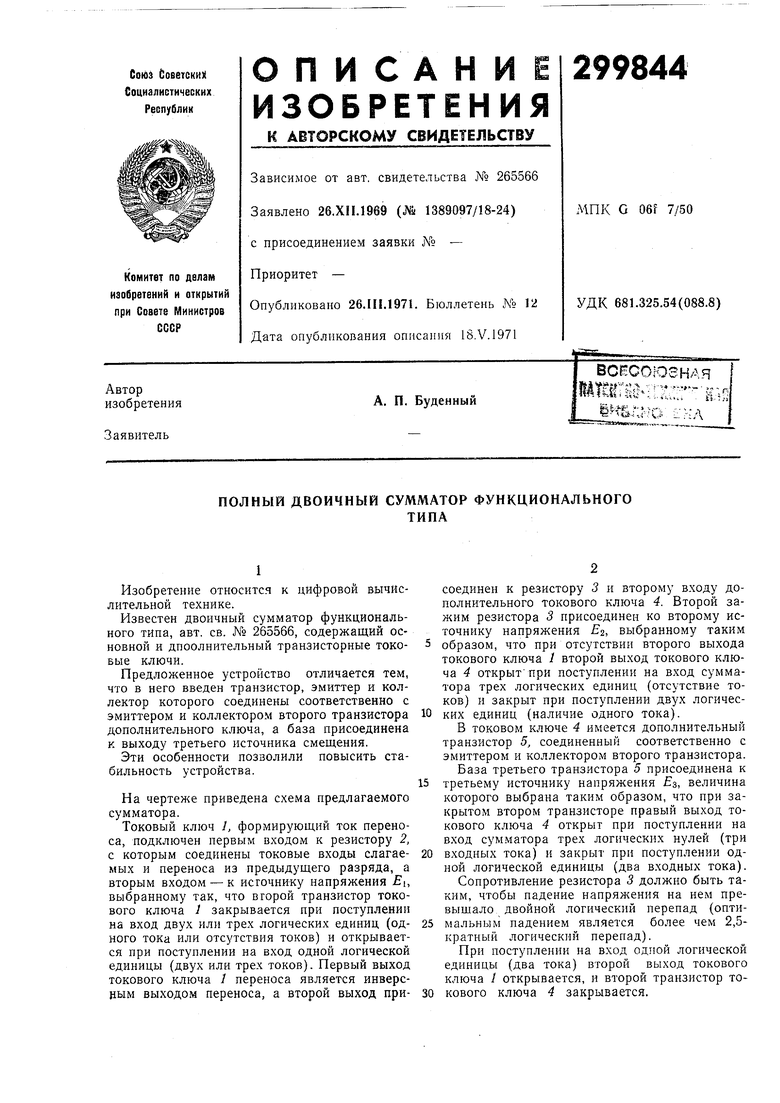

ПОЛНЫЙ ДВОИЧНЫЙ СУММАТОР ФУНКЦИОНАЛЬНОГОТИПА Советский патент 1971 года по МПК G06F7/50

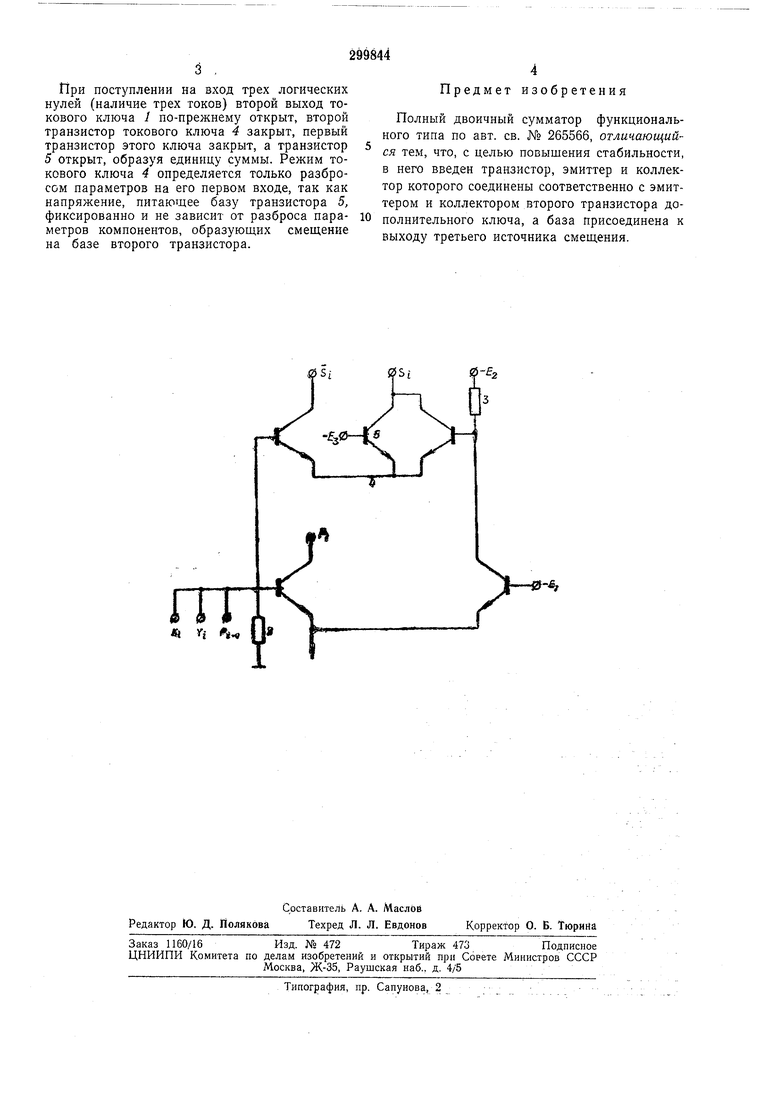

Изобретение относится к цифровой вычислительной технике. Известен двоичный сумматор функционального тина, авт. св. № 265566, содержащий основной и дпоолнительный транзисторные токовые ключи. Предложенное устройство отличается тем, что в него введен транзистор, эмиттер и коллектор которого соединены соответственно с эмиттером и коллектором второго транзистора дополнительного ключа, а база присоединена к выходу третьего источника смещения. Эти особенности позволили повысить стабильность устройства. На чертеже приведена схема предлагаемого сумматора. Токовый ключ /, формирующий ток переноса, подключен первым входом к резистору 2, с которым соединены токовые входы слагаемых и переноса из предыдущего разряда, а вторым входом - к исгочнику напряжения EI, выбранному так, что в горой транзистор токового ключа 1 закрывается при поступлении на вход двух или трех логических единиц (одного тока или отсутствия токов) и открывается при поступлении на вход одной логической единицы (двух или трех токов). Первый выход токового ключа 1 переноса является инверсным выходом переноса, а второй выход присоединен к резистору 3 и второму входу дополнительного токового ключа 4. Второй зажим резистора 3 присоединен ко второму источнику напряжения Е, выбранному таким образом, что при отсутствии второго выхода токового ключа 1 второй выход токового ключа 4 открытпри поступлении на вход сумматора трех логических единиц (отсутствие токов) и закрыт при поступлении двух логических единиц (наличие одного тока). В токовом ключе 4 имеется дополнительный транзистор 5, соединенный соответственно с эмиттером и коллектором второго транзистора. База третьего транзистора 5 присоединена к третьему источнику напряжения з, величина которого выбрана таким образом, что при закрытом втором транзисторе правый выход токового ключа 4 открыт при поступлении на вход сумматора трех логических нулей (три входных тока) и закрыт при поступлении одной логической единицы (два входных тока). Сопротивление резистора 3 должно быть таким, чтобы падение напряжения на нем превышало двойной логический перепад (оптимальным падением является более чем 2,5кратный логический перепад).

S ,

При поступлении на вход трех логических нулей (наличие трех токов) второй выход токового ключа / по-прежнему открыт, второй транзистор токового ключа 4 закрыт, первый транзистор этого ключа закрыт, а транзистор 5 открыт, образуя единицу суммы. Режим токового ключа 4 определяется только разбросом параметров на его первом входе, так как напряжение, питающее базу транзистора 5, фиксированно и не зависит от разброса параметров компонентов, образующих смещение на базе второго транзистора.

Предмет изобретения

Полный двоичный сумматор функционального типа по авт. св. № 265566, отличающийся те.м, что, с целью повыщения стабильности, в него введен транзистор, эмиттер и коллектор которого соединены соответственно с эмиттером и коллектором второго транзистора дополнительного ключа, а база присоединена к выходу третьего источника смещения.

-,
