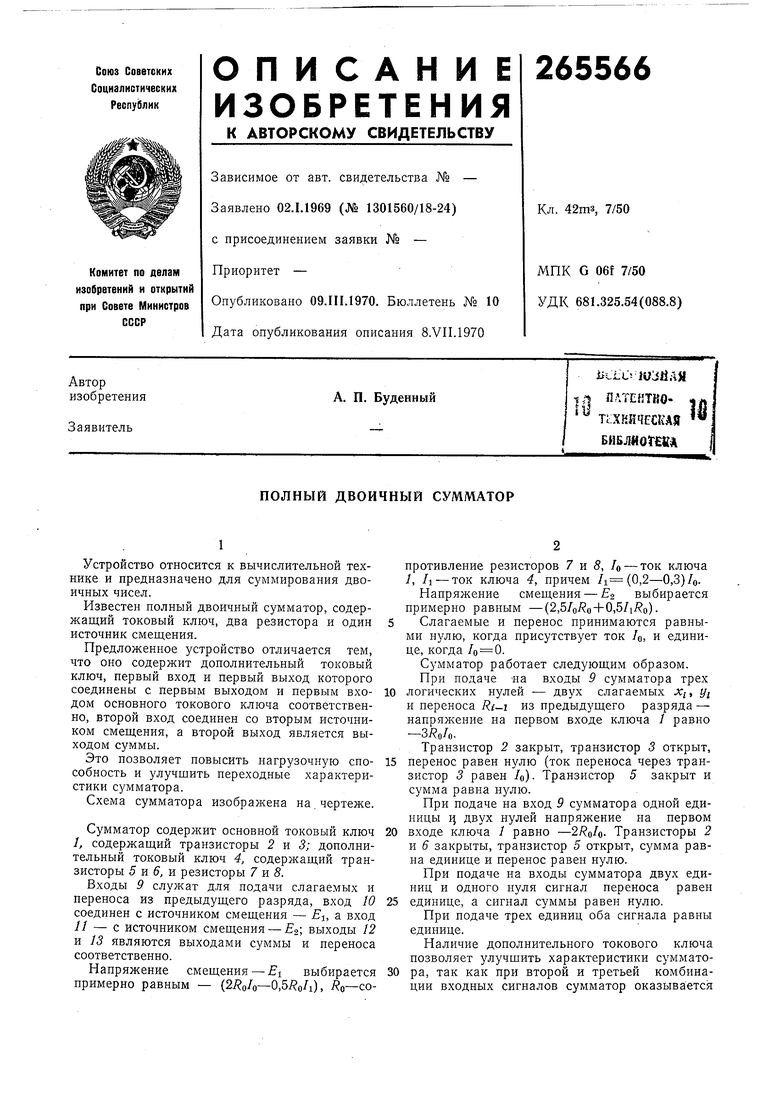

Устройство относится к вычислительной технике и предназначено для суммирования двоичных чисел.

Известен полный двоичный сумматор, содержащий токовый ключ, два резистора и один источник смещения.

Предложенное устройство отличается тем, что оно содержит донолнительный токовый ключ, первый вход и первый выход которого соединены с первым выходом и первым входом основного токового ключа соответственно, второй вход соединен со вторым источником смещения, а второй выход является выходом суммы.

Это позволяет повысить нагрузочную способность и улучшить переходные характеристики сумматора.

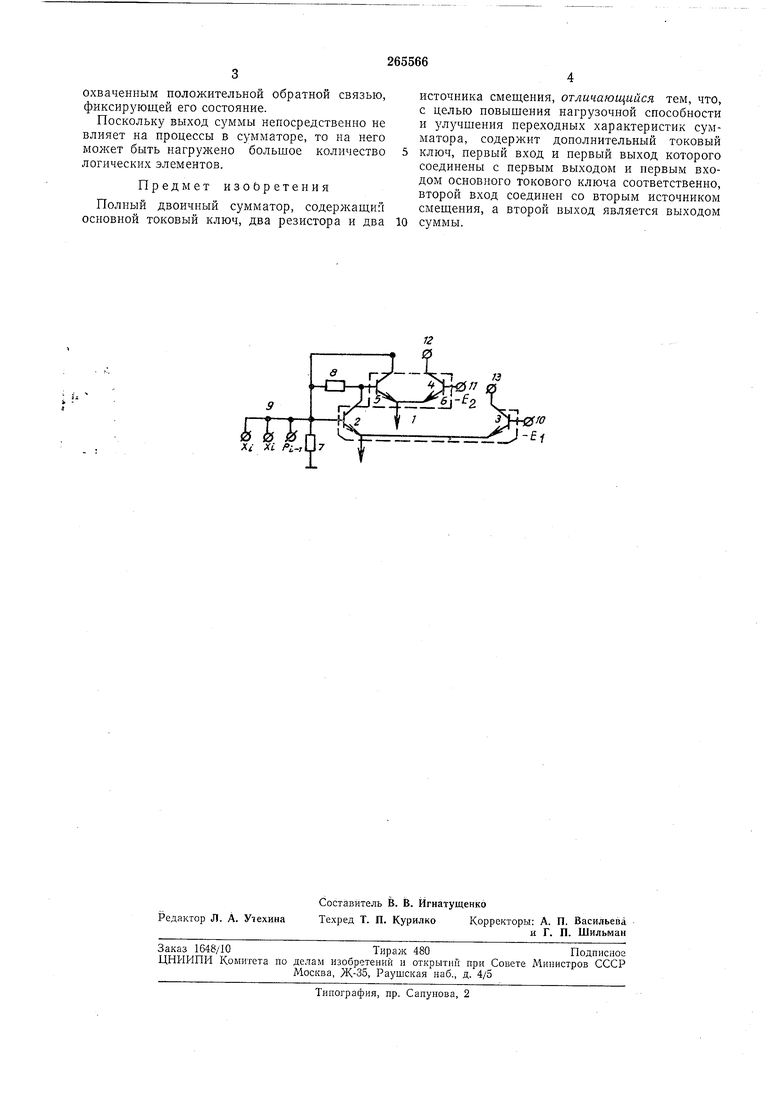

Схема сумматора изображена на, чертеже.

Сумматор содержит основной токовый ключ 1, содержащий транзисторы 2 и 8; дополнительный токовый ключ 4, содержащий транзисторы 5 и 5, и резисторы 7 и S.

Входы 9 служат для подачи слагаемых и переноса из предыдущего разряда, вход 10 соединен с источником смещения - E-i, а вход 11 - с источником смещения - EZ выходы 12 и 13 являются выходами суммы и переноса соответственно.

противление резисторов 7 и S, /о - ток ключа 1, /1 - ток ключа 4, причем /i (0,2-0,3)/о.

Напряжение смещения - Е выбирается примерно равным -(2,,)Слагаемые и перенос принимаются равными нулю, когда присутствует ток /о, и единице, когда /0 0.

Сумматор работает следующим образом. При подаче на входы 9 сумматора трех логических нулей -- двух слагаемых Xi, yi и переноса Rt-i из предыдущего разряда - напряжение на первом входе ключа / равно .

Транзистор 2 закрыт, транзистор 3 открыт, перенос равен нулю (ток переноса через транзистор 3 равен /о). Транзистор 5 закрыт и сумма равна нулю.

При подаче на вход 9 сумматора одной единицы q двух нулей напряжение на первом входе ключа 1 равно Транзисторы 2 и 6 закрыты, транзистор 5 открыт, сумма равна единице и перенос равен нулю.

При подаче на входы сумматора двух единиц и одного нуля сигнал переноса равен единице, а сигнал суммы равен нулю.

При подаче трех единиц оба сигнала равны единице.

Наличие дополнительного токового ключа позволяет улучшить характеристики сумматора, так как при второй и третьей комбинации входных сигналов сумматор оказывается

охваченным положительной обратной связью, фиксирующей его состояние.

Поскольку выход суммы непосредственно не влияет на процессы в сумматоре, то на него может быть нагрул ено большое количество логических элементов.

Предмет изоьретения

Полный двоичный сумматор, содержащий основной токовый ключ, два резистора и два

источника смещения, отличающийся тем, что, с целью повышения нагрузочной способности и улучшения переходных характеристик сумматора, содержит дополнительный токовый ключ, первый вход и первый выход которого соединены с первым выходом и первым входом основного токового ключа соответственно, второй вход соединен со вторым источником смещения, а второй выход является выходом суммы.
