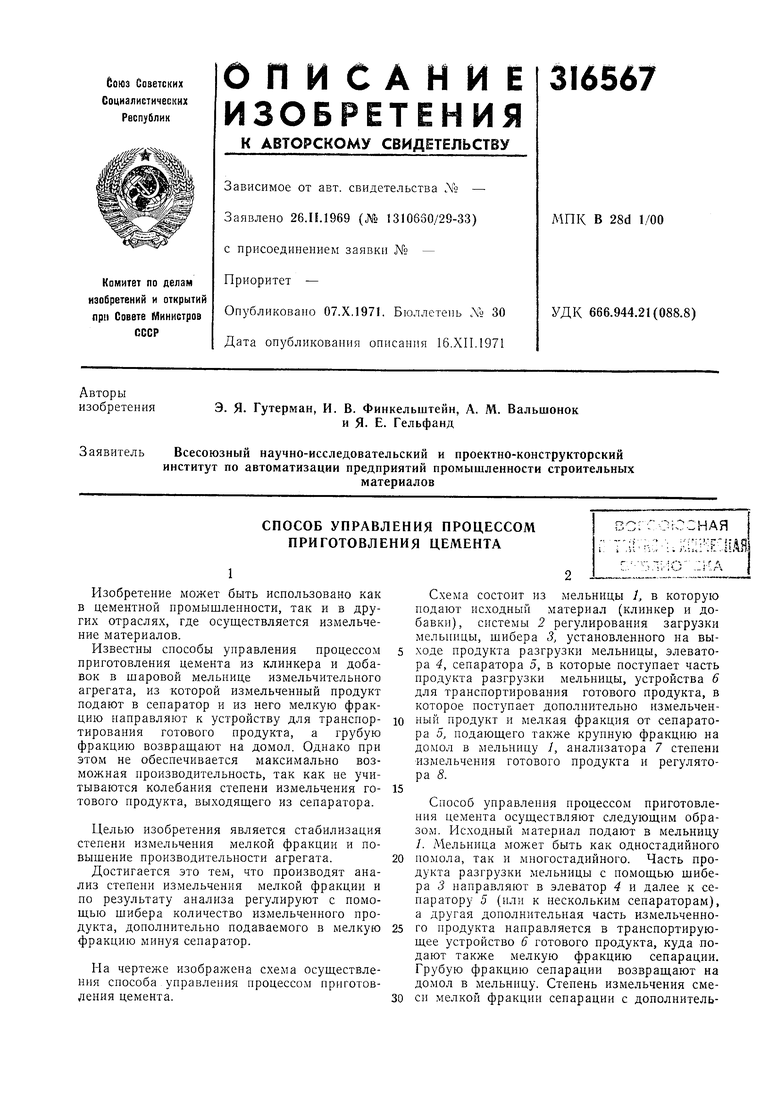

СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ПРИГОТОВЛЕНИЯ ЦЕМЕНТА;нАЯ Советский патент 1971 года по МПК B28D1/00

Изобретение может быть исиользовано как в цементной нромышленности, так и в других отраслях, где осуществляется измельчение материалов.

Известны снособы управления процессом приготовления цемента из клинкера и добавок в шаровой мельнице измельчительного агрегата, из которой измельченный продукт подают в сепаратор и из него мелкую фракцию направляют к устройству для транспортирования готового продукта, а грубую фракцию возвращают на домол. Однако при этом не Обеспечивается максимально возможная производительность, так как не учитываются колебания степени измельчения готового продукта, выходящего из сепаратора.

Целью изобретения является стабилизация степени измельчения мелкой фракции и повышение производительности агрегата.

Достигается это тем, что производят анализ степени измельчения мелкой фракции и по результату анализа регулируют с помощью шибера количество измельченного продукта, дополнительно подаваемого в мелкую фракцию минуя сепаратор.

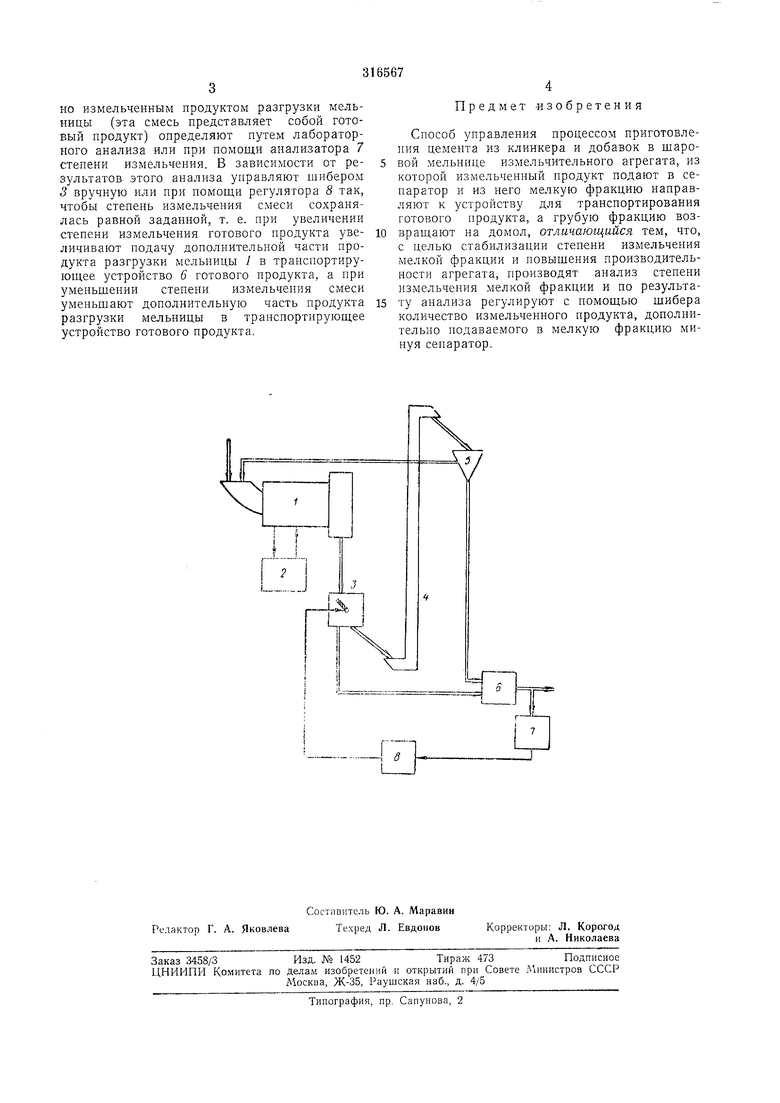

Схема состоит из мельницы 1, в которую подают исходный материал (клинкер и добавки), системы 2 регулирования загрузки мельницы, шибера 3, установленного на выходе продукта разгрузки мельницы, элеватора 4, сепаратора 5, в которые поступает часть продукта разгрузки мельницы, устройства 6 для транспортирования готового продукта, в которое поступает дополнительно измельченный продукт и мелкая фракция от сепаратора 5, подающего также крупную фракцию на домол в мельницу /, анализатора 7 степени измельчения готового продукта и регулятора 8.

Способ управления процессом приготовления цемента осуществляют следующим образом. Исходный материал подают в мельницу 1. Мельница может быть как одностадийного

помола, так и многостадийного. Часть продукта разгрузки мельницы с помощью шибера 3 направляют в элеватор 4 и далее к сепаратору 5 (или к нескольким сепараторам), а другая дополнительная часть измельченного продукта направляется в транспортирующее устройство 6 готового продукта, куда подают также мелкую фракцию сепарации. Грубую фракцию сепарации возвращают на домол в мельницу. Степень измельчения смено измельченным продуктом разгрузки мельницы (эта смесь представляет собой готовый продукт) определяют путем лабораторного анализа или при помощи анализатора 7 степени измельчения. В зависимости от результатов этого анализа управляют шибером 3 вручную или при помощи регулятора 8 так, чтобы степень измельчения смеси сохранялась равной заданной, т. е. при увеличении степени измельчения готового продукта увеличивают подачу дополнительной части продукта разгрузки мельницы 1 в транспортирующее устройство 6 готового продукта, а при уменьшении степени измельчения смеси уменьшают дополнительную часть продукта разгрузки мельницы в транспортирующее устройство готового продукта.

Предмет изобретения

Способ управления процессом приготовления цемента из клинкера и добавок в шаровой мельнице измельчительного агрегата, из которой измельченный продукт подают в сепаратор и из него мелкую фракцию направляют к устройству для транспортирования готового продукта, а грубую фракцию возвращают на домол, отличающийся тем, что, с целью стабилизации степени измельчения у1елкой фракции и повышения производительности агрегата, производят анализ степени измельчения мелкой фракции и по результату анализа регулируют с помощью шибера количество измельченного продукта, дополнительно подаваемого в мелкую фракцию минуя сепаратор.
