РАДИАЛЬНО-ОСЕВАЯ ВОДЯНАЯ ТУРБИНА Советский патент 1933 года по МПК F03B3/02

В предлагаемой радиально-осевой водяной турбине вода поступает в осевом направлении на два кольцевых направляющих, снабженных днищами, лопаточных венца, между которыми помещено рабочее колесо с целью наибольшего использования энергии воды, поступающей с направляющих лопаток.

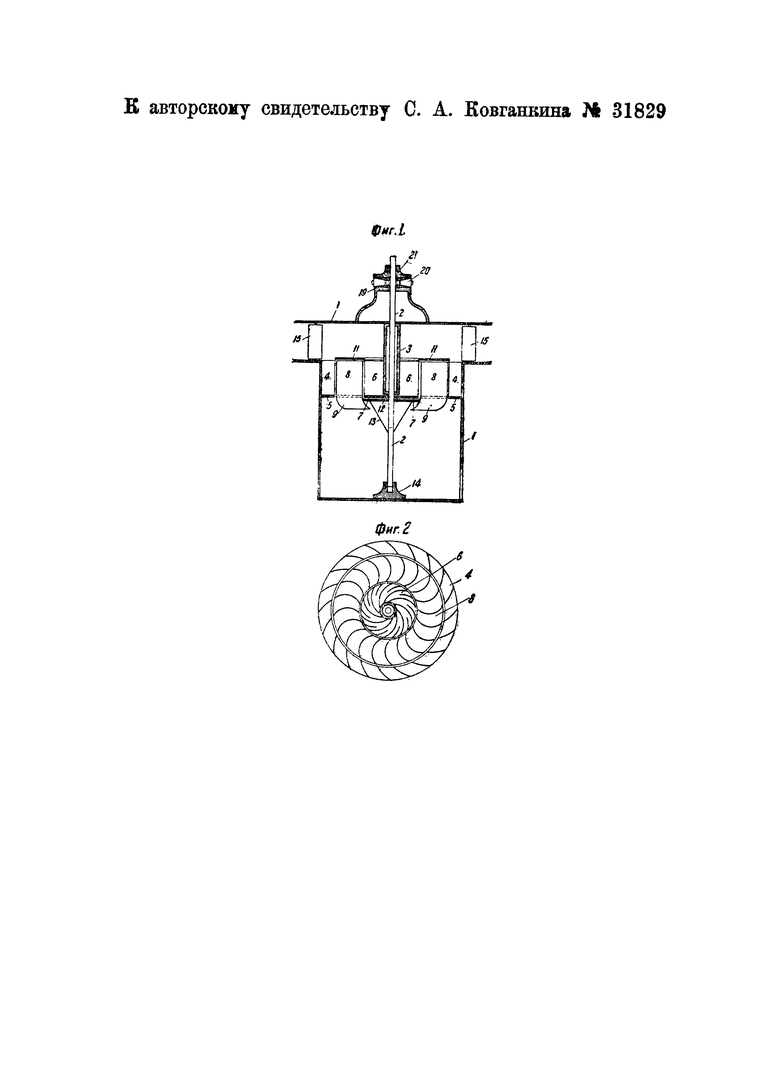

На чертеже фиг. 1 изображает вертикальный разрез радиально-осевой водяной турбины; фиг. 2 - горизонтальный разрез лопаток рабочего колеса и направляющих венцов.

В корпусе 1 турбины установлен в подпятнике 14 вертикальный рабочий вал 2, проходящий через кожух 3, неподвижно скрепленный с корпусом 1 и подвешенный посредством роликов 20 и муфты 21 на подшипнике 19. На валу 2, на тарелке 12 с кронштейнами 13, укреплено рабочее колесо 8, помещенное в кольцевом промежутке между наружным и внутренним направляющими кольцевыми лопаточными венцами 4 и 6, неподвижно закрепленными в корпусе 1 и снабженными днищами 5 и 7. Над колесом 8 расположено кольцевое перекрытие 11, укрепленное между венцами 4 и 6. В нижней части лопатки колеса 8 снабжены отогнутыми в одну сторону концами 9. Через колесо с горизонтальными лопатками 15, связанными с известным приспособлением Финка для регулирования определенного притока воды, последняя поступает в осевом направлении в венцы 4 и 6 и по их направляющим лопаткам устремляется на лопатки рабочего колеса 8 турбины, чем приводит его во вращение, а стекая с лопаток его, действует на загнутую часть 9, повышая тем работу колеса.

Радиально-осевая водяная турбина, отличающаяся тем, что рабочее колесо 8 помещено в кольцевом промежутке между двумя направляющими кольцевыми лопаточными венцами 4 и 6, в которые вода вступает в осевом направлении и которые снабжены днищами 5 и 7.
