Изобретение . к устройства-м, например,, для Извлечения броада ,и йода из ра.сюола газовых смесей ионообменными 1сМ|Оламн в фонтанирующем слое.
Известный аннарат, вынолненный в виде многоконуоной колонны с увеличнвающимиюя снизу Вверх Д|Иа1метрами у стьев Конусов, и снабжешгый отстойпиколг, нитаюн ей и выгружающей трубами и пробоотборниками, не позволяет вести ироцесс неирерывно в опт Имальном режиме с заданным соотношением жицкой и твердой фаз.
Для обеснечения непрерывного он.тимального режима процесса, например, из:влечеии.я йода и брома ионообменньгмн смолами из рассолов и газовых аме1сей в предлагаемом ainnapaie от Стойни1К отделен от sepxiHero конуса фильтрующей нерегородкюй, а нижерасшоложениые конусы снабже ны патрубками с 1К1рана:Ми, подсоедиееннылии к питающей трубе.

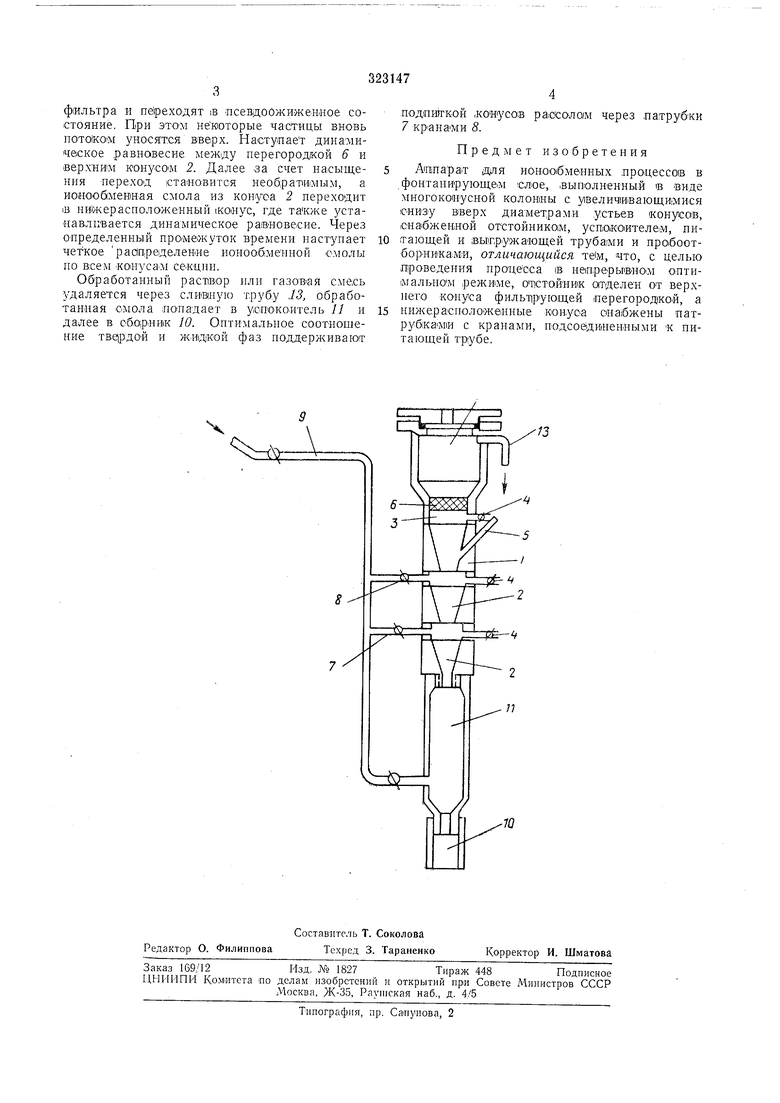

На чертеже схематически изо|бражен предлагаемый апнарат, .выполненный в виде многоконусной колонны.
Он состоит из конусных секций 1, диаметры устьев конусов 2 которых выполнены уйеличи1вающи1М1ися с)1из|у вверх. Секции 1 соединены между сюбой через отстойные зоны 3, в которых установлены пробоотборники 4 для отбора проб iHa анализ. Для подачи свежей смолы в нижней части верХ)Него конуса имеется трубка 5. Иа выходе иб верхпей от-, стойной зоны установлена фильтрующая перегородка 6, которая служит для предотвращения уноса свежей смолы восходящим потоком питающего рассола или газовых смесей на аппарата и автоматической подпитки смолой верхнего конуса.
Для частичного ввода питающего рассола
или газовых смесей в отстойные зоны 3 конусы 2 снабжепы патрубками 7 с «рапами 8, подсоединенны1мн к П итающей трубе 9. Нижняя Часть ашварата имеет сборник 10 для смолы, выпадающей из аппарата. Для устойчивой работы аппарат обеспечен yonOKoirreлем 11 и сепаратором 12. Питающий рассол
илИ газовые смеси после контааста с иоаюобменньпйн смола1ми сливаются через трубу 13.
Аппарат работает следующи(М образом.
С|веж1ий йод, илн б|ро мсодер кащий рассол, или газовьк смеси по питающей трубе 9 через краны 8 родают в успокоитель 11. После заполнения аппарата, т. е. у|ста1 овления )ежима работы, по трубке 5 в пи&киюю часть
верхнего конуса 2 подается свежая иопообменпая смола. Введе.вная смола вначале уносится потоком питающего рассола или газовых смесей к фильтрующей пере-городке. Затем по мере насыщения йодом и1ти бромом,
