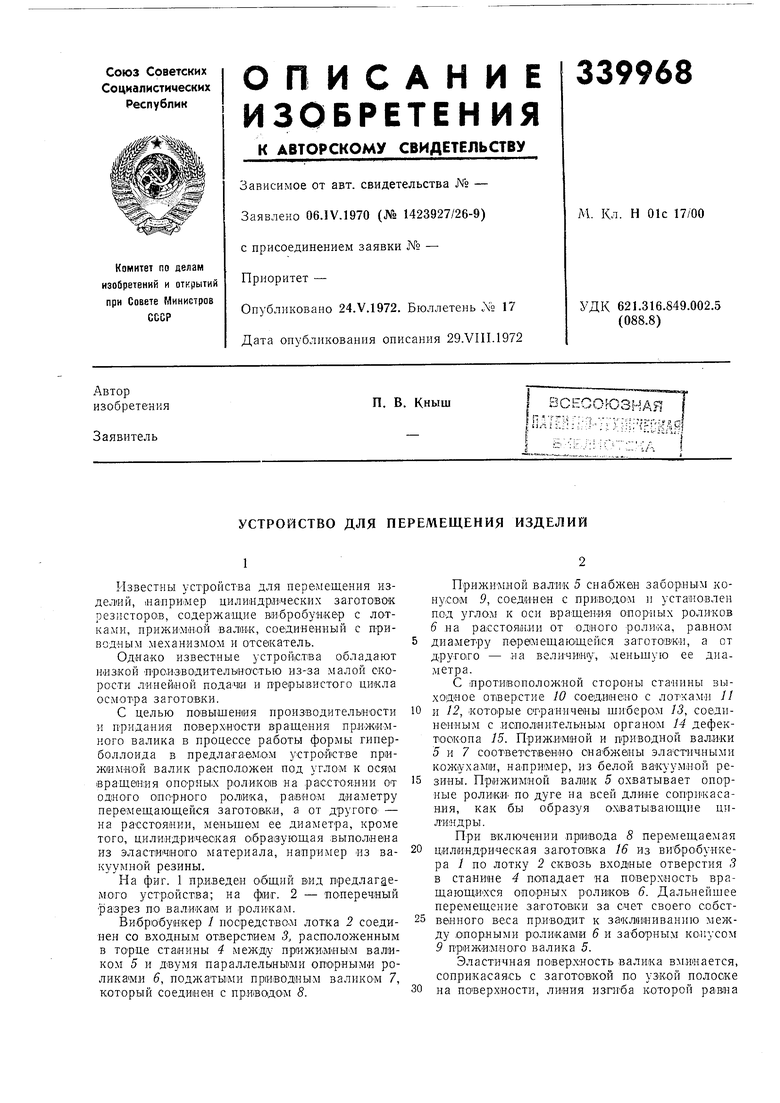

УСТРОЙСТВО для ПЕРЕМЕЩЕНИЯ ИЗДЕЛИЙ Советский патент 1972 года по МПК H01C17/00 H05K13/00

Известны устройства для перемещения изделий, «анрнмер цилимдрлческих заготовок резисторов, содержащие кибробункер с лотками, прижимной валик, соединенный с п-риводным МеханизмоМ и отсекатель.

Однако известные устрой|СТ1ва обладают низкой производительностью из-за малой скоро сти линейной подачи и прерывистого цикла осмотра заготовки.

С целью повышения производительности и придания поверхности вращения прлжимного валика в процессе работы формы гинерболлоида в предлагаемом устройстве прижимной валик расположен под углом к осям вращения опорны х ролико1в на расстоянии от одного оипрного ролика, диаметру перемещающейся заготовки, а от другого - на расстоянии, меньшем ее диаметра, кроме того, цилиндрич еокая обра1зующая выполнена из эластичного материала, например из вакуумной резины.

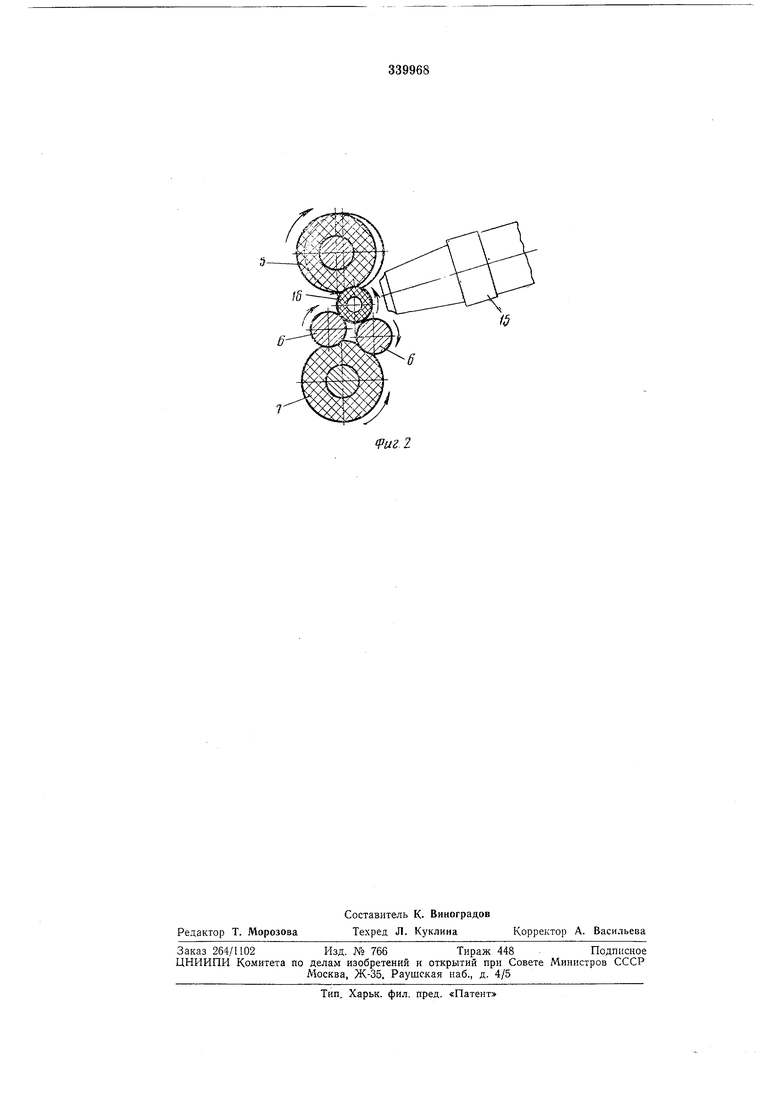

На фиг. 1 приведен общий вид предлагаемого устройства; на фиг. 2 - поперечный pai3pe3 по валикам и роликам.

Вибробункер / посредством лотка 2 соединен со входным отверстием 3, расположенным в торце станины 4 между прижилшым валиком 5 и двумя параллелыньими опорными роликами 6, поджатыми при.водным валиком 7, который соедииен с пр.и вадом 8.

Прижимной валик 5 снабжен заборным конусо1М 9, соединен с приводОМ н установлен под углом к оси вращения опорных роликов 6 на расстоянии от одного ролика, равном

диаметру перемещающейся заготовк-и, а от другого - на величину, меньшую ее диаметра.

С -противоположной стороны станины выходное отверстие 10 соединено с лотками П

PI 12, которые Сграннчены шиберол 13, соединенным с исполнительным opraHOiM 14 дефектоскопа 15. Прижи 11ной и приводной валики 5 и 7 соответственно снабжены эластичными кожухами, например, из белой вакуумной реЗИНЫ. Прижимной валик 5 охватывает опорные ролики- по дуге на всей длине соприкасания, как бы образуя охватывающие циЛИНДрЫ.

При включении привода 8 перемещаемая

цилиндрическая заготовка 16 из вибро-бункера / но лотку 2 скв-озь входные отверстия 3

в станине 4 попадает на поверхность вращающи-хся опорных роликов 6. Дальнейшее

перемещение заготовки за счет своего собственного веса приводит к заклиниванию опорными роликами 6 и заборным конусом

образующей однополюсиното г.илерболлоида, в результате чего валик, вращаясь, прижимает к опорным роликам заготовку, вращает и перемещает ее вдоль о-аи вращения олорных роликов.

Поверхность заготовки наиболее доступна для осмотра под дефактоокопом 15 между прижим1НьИ1 валиком и опорньш роликом.

Заготовка 16 перемещается по винтовой ллииИ, ВИТ01К за виткам постепенно освещается лучоМ дефектоскопа 15, который определяет качество наружной ,пове|рх«асти и сравнивает с заранее за1пр01гра1м(мированны ми эталонами. Затем по команде, поданной исполнительному органу 14, шибер 13 з станавлйвают iB положение «годные или «брак.

Вращаясь, прижимной валик 5 выталкивает затотовки в вЫХодное отверстие 10 станины 4. Далее заготовка по Л1отка1м 11 и 12 и по одной из сторон щИбера 13 попадает ;В тару для годных или забракованных.

Вращающийся п|риводной валик 7 эла:Стичной поверхностью привадит в движение онорн РОЛИКИ 6, которые облегчают условия вращения заготовки и сохраняют синxpoHHiOCTb меж|ду о«руж1ной линейной скоростью вращения п,01верх1ностей запотовки и

опорных роликов. Разная величина скорости перемещения заготовки по опорным роликам до стигается за счет у.становки оси вращения пр1ижимного валика 5 под определенным углом относительно осей вращения опорных роликов 6.

Предмет изобретения

1. Устройство для перемещения изделий, например цилиндрических заготовок резисторов, содержащее вибробункер с лотками, прижимной валик, соединенный с приводным механиз/мом, опорные ролики, взаимодействую|Щ1ие с приводньим валикам, и отсекатель, отличающееся тем, что, с целью повыщения производительности работы устройства, прижимной валик расположен под углом к ося.м вращения опорных роликов на расстоянии от

ОДНО1ГО опорного ролика, равном диаметру перемещающейс1Я заготовки, а от другого - на расстоянии, меньщем ее диаметра.

2. Устройство по п. 1, отличающееся тем, что, с целью придания поверхности вращения

прижимнОПО- валика в процессе работы формы гиперболлоида, его цилиндрическая образующая выполнена ив элястнчното материала, напри.Мер из вакуумной резины.
