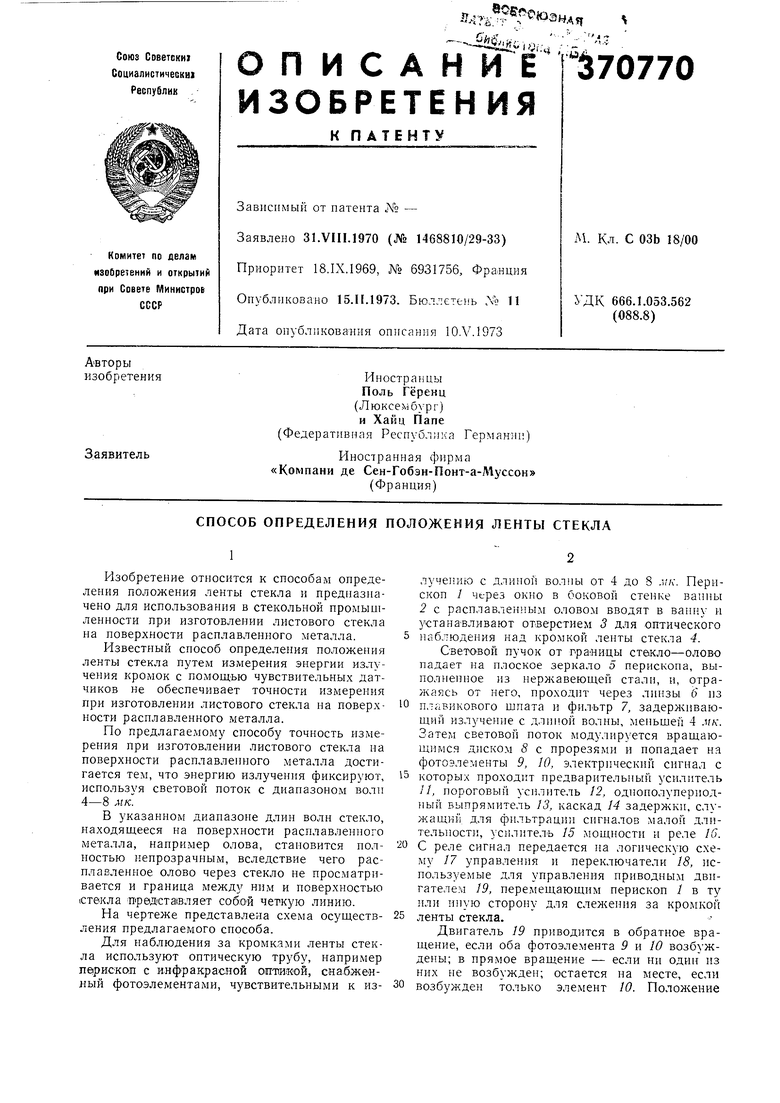

СПОСОБ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЛЕНТЫ СТЕКЛА Советский патент 1973 года по МПК C03B18/00 C03B18/00

1

Изобретение относится к сиособам оиределения положения ленты стекла и предназначено для использования в стекольной промышленности при изготовлении листового стекла на иоверхности расплавленного металла.

Известный способ определения положения ленты стекла путем измерения энергии излучения кромок с помощью чувствительных датчиков не обеспечивает точности измереиия при изготовлении листового стекла на поверхности расплавленного металла.

По предлагаемому способу точность измерения при изготовлении листового стекла на поверхности расплавленного металла достигается тем, что энергию излучения фиксируют, используя световой поток с диапазоном воли 4-8 мк.

В указанном диапазоне длин волн стекло, находящееся на поверхности расплавленного металла, например олова, становится полностью непрозрачным, вследствие чего расплавленное олово через стекло не просматривается и граница между ним и поверхностью стекла П1реД|Ста1Вляет собой чегкую линию.

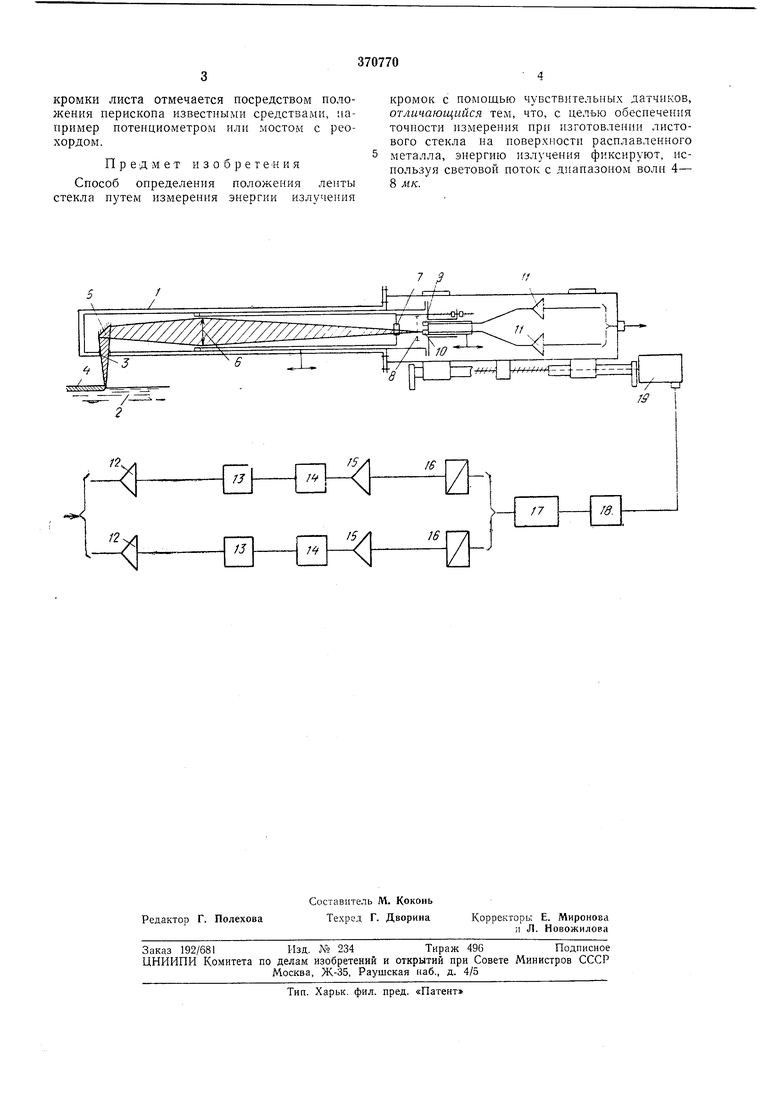

Па чертеже представлена схема осуществления предлагаемого способа.

Для наблюдения за кромками ленты стекла используют оптическую трубу, например л&ркскап с инфракрасной оттииой, снабженный фотоэлементами, чувствительными к излучению с длиной волны от 4 до 8 . Перископ / через окно в боковой стенке ванны 2 с расплавленным оловом вводят в ванну и устана-вливают отверстием 3 для олтического наблюдения над кромкой ленты стекла 4.

Световой пучок от граиицы стекло-олово падает на плоское зеркало 5 перископа, выполненное из нержавеющей стали, и, отражаясь от него, проходит через линзы 6 из

плавикового шпата и филътр 7, задерживающий излучение с длиной волны, меньшей 4 .ил. Затем световой поток модулируется вращающимся диском 8 с прорезями и попадает на фотоэлементы 9, 10, электр1 ческий сигнал с

которых проходит предварительный усилитель //, пороговый усилитель 12, однополупериодный выпрямитель 13, каскад 14 задержки, служащий для фильтрац1 и сигналов малой длительности, усилитель 15 мощности и реле 16.

С реле сигнал передается на логическую схему 17 управления и переключатели 18, используемые для управления приводным двигателем 19, перемещающим перископ / в ту или И11ую сторону для слежения за кромкой

ленты стекла.

Двигатель 19 приводится в обратное вращение, если оба фотоэлемента 9 и 10 возбуждены; в прямое вращение - если ни один из них не возбужден; остается на месте, если

возбул ден только элемент 10. Положение

кромки листа отмечается посредством положения перископа известными средствами, папример потенциометром пли мостом с реохордом.

Предмет изобретения

Способ определения положения ленты стекла путем измерения энергии излучения

кромок с помощью чувствительных датчиков, отличающийся тем, что, с целью обеспечения точности измерения при изготовлении листового стекла на поверхности расплавленного металла, энергию излучения фиксируют, исиользуя световой поток с диапазоном волн 4- 8 мк.
