УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЗА ПОЛОЖЕНИЕМ КРОМКИ ЛЕНТЫ СТЕКЛАВ ПРОЦЕССЕ ИЗГОТОВЛЕНИЯ ЕЕ НА СЛОЕ РАСПЛАВЛЕННОГО МЕТАЛЛА Советский патент 1974 года по МПК C03B18/02 G01B9/00

1

Известное устройство для контроля за положением кромки ленты стекла в процессе изготовления ее на слое расплавленного металла включает в себя оптическую систему, снабженную вращающимся диском с радиальными прорезями и фотоэлементом.

Для повыщения качества контроля в предлагаемом устройстве оптическая система выполнена с инфракрасной оптикой, а фотоэлемент размещен по одну сторону от оптической оси, по другую сторону от которой установлен дополнительный фотоэлемент, причем оба фотоэлемента чувствительны к излучению с длиной волны 4-8 мкм.

Для обеспечения защиты от коррозии и высоких температур оптическая система устройства размещена в трубе, заключенной во внутренний и внещний цилиндрические кожухи, расположенные коаксиально, а на наружной стороне внещнего кожуха с возможностью скольжения укреплено герметичное уплотнение.

Кроме того, труба может быть установлена в направляющих с возможностью перемещения в горизонтальной ллоскости.

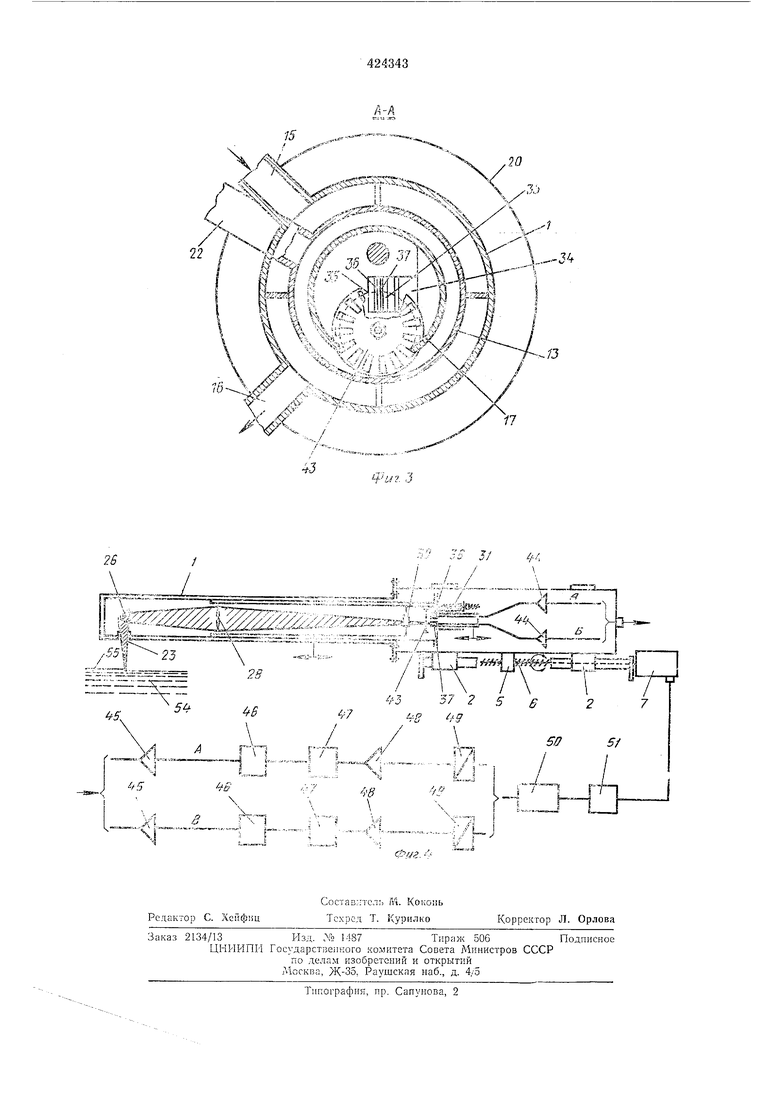

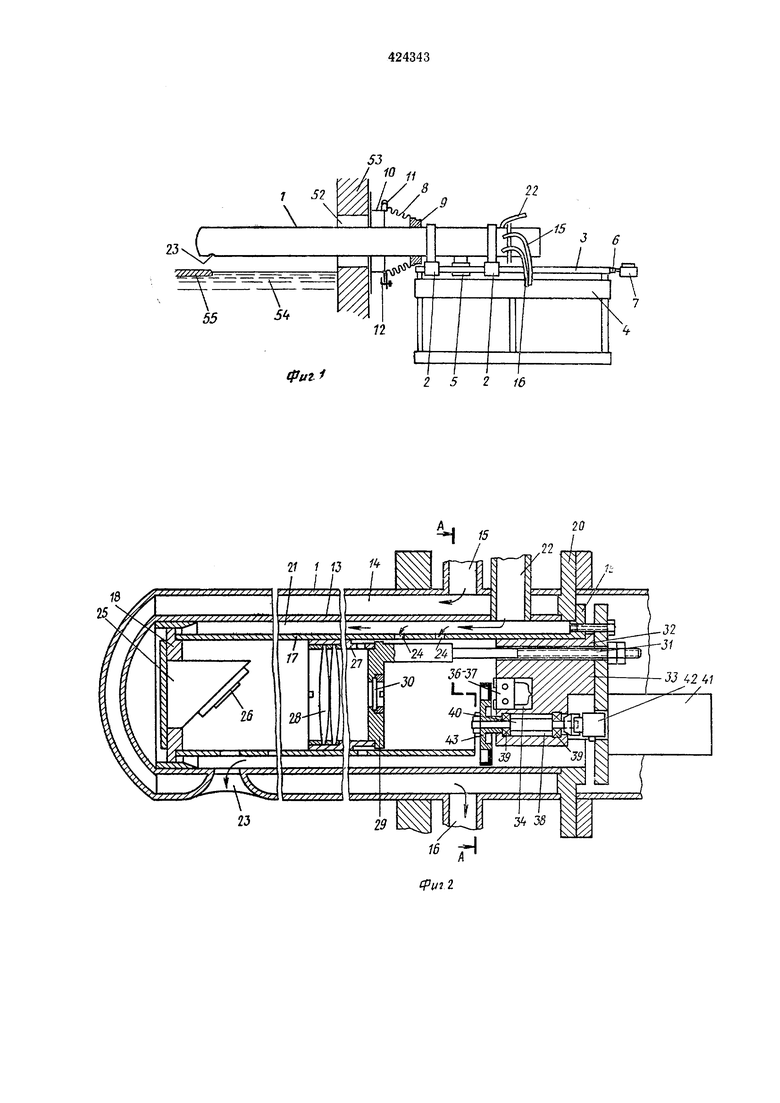

На фиг. 1 представлено описываемое устройство, установленное в ванне с расплавленным металлом, общий вид; на фиг. 2 - то же, продольный разрез; на фиг. 3 - поперечный

разрез по А-А на фиг. 2; «а фиг. 4 - электрическая схема устройства.

Внещний цилиндрический кожух I устройства установлен на опорах 2, перемещаемых на направляющих 3, укрепленных па щасси 4.

Кожух 1 соединен с гайкой 5, приводимой в движение от винта 6, в свою очередь, соединенного с электродвигателел 7. На наружной стороне кожуха 1 выполнено герметизирующее приспособление в виде сильфона 8. Последний

с одной стороны закреплен при помощи хомута- 9, образующего скользящее уплотнение, а с другой - на опоре 10 при помощи зажимных прокладок 11 и фиксаторов 12.

Внутри цилиндрического кожуха 1 соосно

с ним размещен внутренний кожух 13. Образованная кожухами полость 14 предназначена для циркуляции охлаждающего агента от трубки 15 к трубке 16. Соосно с кожухом 13 внутри него установлена труба 17, одним концом закрепленная на кольцевой детали 18, размещенной в ко3

жухс 13. DypiiiK 19, выполненный на другом конце трубы 17, закреплен на кольцевой дечали 20, закрывающе полоеть 14.

Полость 21, образоваппа51 кожухом 13 и трубо11 17, предназначена для прохождения азота, вводимого через трубопровод 22 и выводимого через отверетие 23. Для подвода азота в трубу 17 в поеледней могут быть выполнены отверстия 24.

В трубе 17 под углом 45° к ее оси на опоре 25, установленной на кольцевой детали 18, закреллеио плоское зеркало из нержавеющей стали.

Г1а оноре 27 установлены линзы 28 из плавикового шпата, а иа диске 29, закрывающем торец опоры 27, - фильтр 30, задерживающий излучеиие с длиной волны, меньшей 4 мкм. Благодаря вииту 31 с нарезкой блок линз н фильтра можно перемещать вдоль оси 01ггической трубы.

Между буртиком 19 трубы 17 и диском 29 закреилен с помощью буртика 32 фланец 33. В гнезде 34 фланца 33 установлены изолирующие нластины 35, дгежду которыми укреплены фотоэлементы 36 и 37.

В расточке 38 фланца 33, параллельной оптической оси, размещены подшипники 39, несущие ось 40, которая приводится в движение синхроииым двигателем 41, обесиечивающим лосредетвом соединительной муфты 42 враи1,ение диска 43 с прорезями.

На электрической схеме фиг. 4 представлены две цепи А и Б, отноеящиеся к двум датчикам 36 и 37. Каждая из цепей включает цредварительиы усилитель неременного тока 44, пороговый усилитель 45 с регулируемым коэффициентом усиления, обеспечивающий формирование енгиала, лолионолупериодный выирямитель 40, каскад задержки 47, служащий для филырации сигналов малой длнте;1ьности, усилитель мониюети 48 и pe;ie 49. Контакты реле соединены с логической схемой управления 50, за которой еледуют переключатели 51, используемые для уиравлсиия приводным двигателем 7, обеспечивающим перемещение оптической трубы.

Цилиидричеекий кожух 1 с заключенной в ием онгическо трубоГ вво;1ится через окно 52 в с:снке 53 в ванну с раег1;1ав;1еипым металлом 54. Отверетие 23 д;1Я шггического наблюдеипи пзпраплугстся иа Kpaii ленты раеплавленио1о стекла 55, нлаваю цего па слое

4

расплавленного олова. Световой пучок, нопадая через отверстие 23 на плоекое зеркало 20, иаиравляется иа ио.тожительный окуляр 28, имеюил;и 1 инфракраеиую оптику, и еветофильтр 30. оатем световой пучок, модулироваиньи диском 43 с прорезями, поступает иа фотоэлемепты 36 и 37.

Нормальное изображение кромки слоя должно получаться между двумя фотоэлементами вдоль линии, приблизительно параллельной им, что выражаетея в различиой их освепденности. i2c;u-i ни одии из фотоэлементов 36 и 37 не возбужден, двигатель 7 враи1,ается в прямом наиравлеиии, если оба они возбуждеиы - вращается в обратном направлении, если возбуждеи только элемент 37, двигатель оетаетея на месте.

Таким образо.м, вся оптическая система перемещаетея для слежения за кромкой ленты.

Ноло}кение кромки ленты определяется по положению оитичеекой трубы любыми известными средетвами, такими, нанример, как потеиииометр, мост с реохордом и пр.

Н р е д м е т и з о б р е т е и и я

1. Устройство для коитроля за положением кромки ленты стекла в процессе изготовления ее на слое раенлавлениого металла, включающее онтическую систему, сиабженную вращаюн имся диско.м с радиальными прорезями и фотоэлементом, отличающееся тем, что, е целью повышения качества коптроля. оптическая система выполпена с инфракрасной

онтико), а фотоэлемент размещен но одну сторону от оитичеекой оси, но другую сторону от которо Устаиовлен дополнительный фотоэлемент, причем оба фотоэлемента чувствительны к излучению с длиной волны 4-8 мкм.

2. Устройство но п. 1, отличающееся тем, что, с целью обеспечения защиты от коррозии и высоких температур, оптическая система размеп1еиа в трубе, заключенной во внутренпи и впешний цилиндрические кожухи, расиоложеиные коаксиально, а на наружной стороне BHeiHHero кожуха с возможностью скольжения укренлено герметичное уилотнеиие.

3. Устройство ио и. 2. о т л н ч а ю И1,е е с я

тем, что труба установлена в направляющих с возможпостью иеремеи1еиия в горизонтальпой плоскости. tput J 2 5 2 16 6
