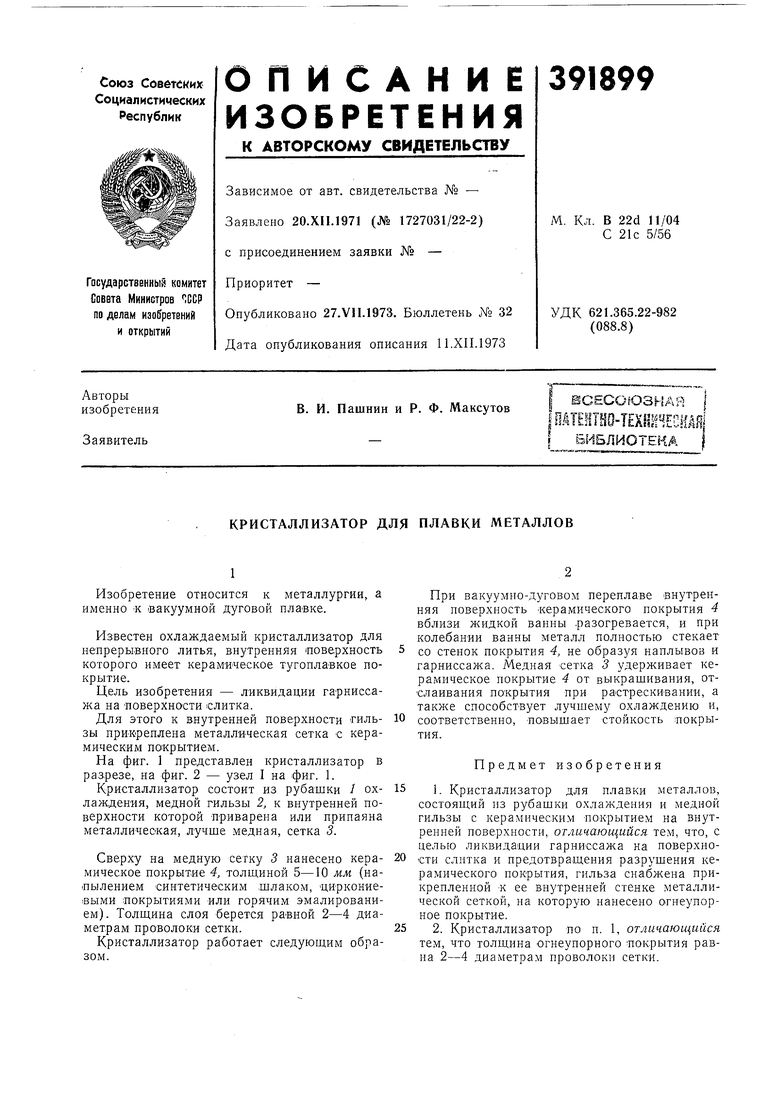

Изобретение относится к металлургии, а именно К вакуумной дуговой плавке.

Известен охлаждаемый кристаллизатор для непрерывного литья, внутренняя поверхность которого имеет керамическое тугоплавкое покрытие.

Цель изобретения - ликвидации гарниссажа на Поверхности слитка.

Для этого к внутренней поверхности -гильзы прикреплена металлическая сетка с керамическим покрытием.

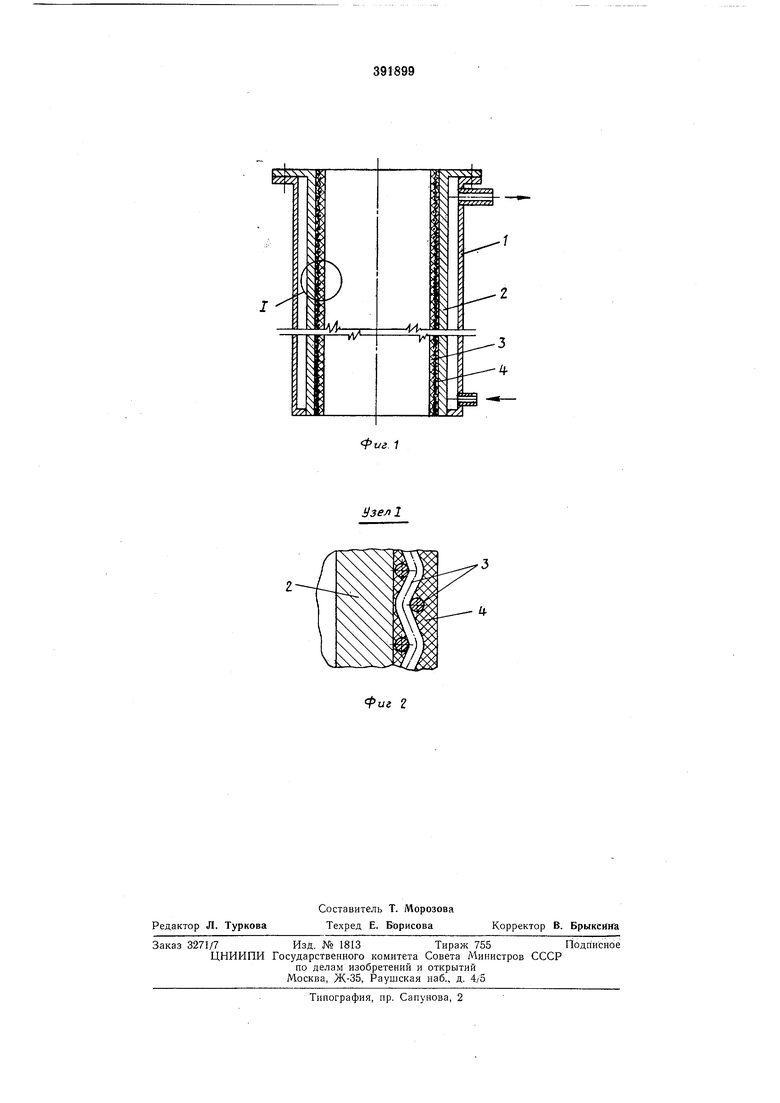

На фиг. 1 представлен кристаллизатор в разрезе, на фиг. 2 - узел I на фиг. 1.

Кристаллизатор состоит из рубашки / охлаждения, медной гильзы 2, к внутренней поверхности которой Приварена или припаяна металлическая, лучше медная, сетка 3.

Сверху на медную сетку 3 нанесено керамическое покрытие 4, толш,иной 5-10 мм (напылением синтетическим шлаком, циркониевыми покрытиями или горячим эмалированием). Толш,ина слоя берется равной 2-4 диаметрам проволоки сетки.

Кристаллизатор работает следуюшим образом.

При вакуумно-дуговом переплаве внутренняя поверхность керамического покрытия 4 вблизи л идкой ванны .разогревается, и при колебании ванны металл полностью стекает со стенок покрытия 4, не образуя наплывов и гарниссажа. Медная сетка 3 удерживает керамическое покрытие 4 от выкрашивания, отслаивания покрытия при растрескивании, а также способствует лучшему охлаждению и, соответственно, повышает стойкость покрытия.

Предмет изобретения

1.Кристаллизатор для плавки металлов, состояший из рубашки охлаждения и медной гильзы с керамическим покрытием на внутренней поверхности, отличающийся тем, что, с целью ликвида ции гарниссажа на поверхности слитка и предотвращения разрушения керамического покрытия, гильза снабжена прикрепленной к ее внутренней стенке металлической сеткой, на которую нанесено огнеупорное покрытие.

2.Кристаллизатор по п. 1, отличающийся тем, что толшина огнеупорного -покрытия равна 2-4 диаметрам проволоки сетки.
