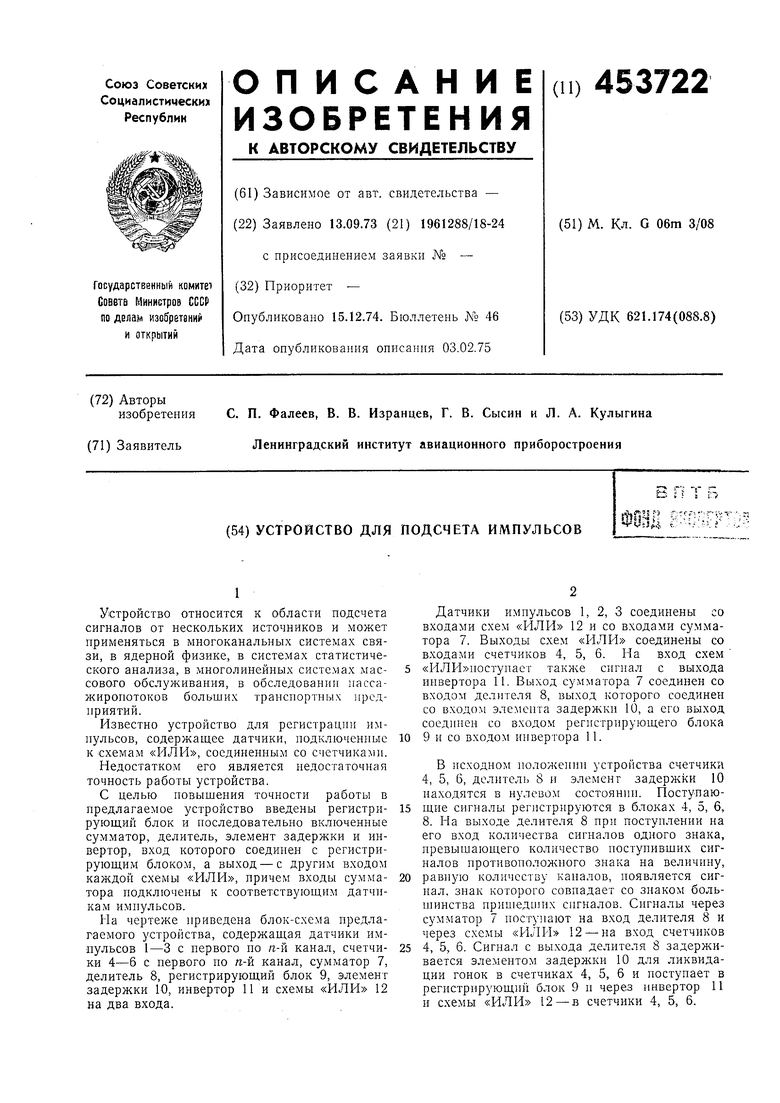

УСТРОЙСТВО ДЛЯ ПОДСЧЕТА ИМПУЛЬСОВФ|R П т г:L—•' I \ 3 ;-^Ш €;-5Л--^г«!s3^4 C-^-.'^.J- Советский патент 1974 года по МПК G06M3/08

1

Устройство относится к области подсчета сигналов от нескольких источников и может применяться в многоканальных системах связи, в ядерной физике, в системах статистического анализа, в многолинейных системах массового обслуживания, в обследовании пассажиропотоков больших транспортных нреднриятий.

Известно устройство для регистрации импульсов, содержащее датчики, подключенные к схемам «ИЛИ, соединенным со счетчиками.

Недостатком его является недостаточная точность работы устройства.

С целью повышения точности работы в предлагаемое устройство введены регистрирующий блок и последовательно включенные сумматор, делитель, элемент задержки и инвертор, вход которого соединен с регистрирующим блоком, а выход - с другим входом каждой схемы «ИЛИ, причем входы сумматора подключены к соответствующим датчикам импульсов.

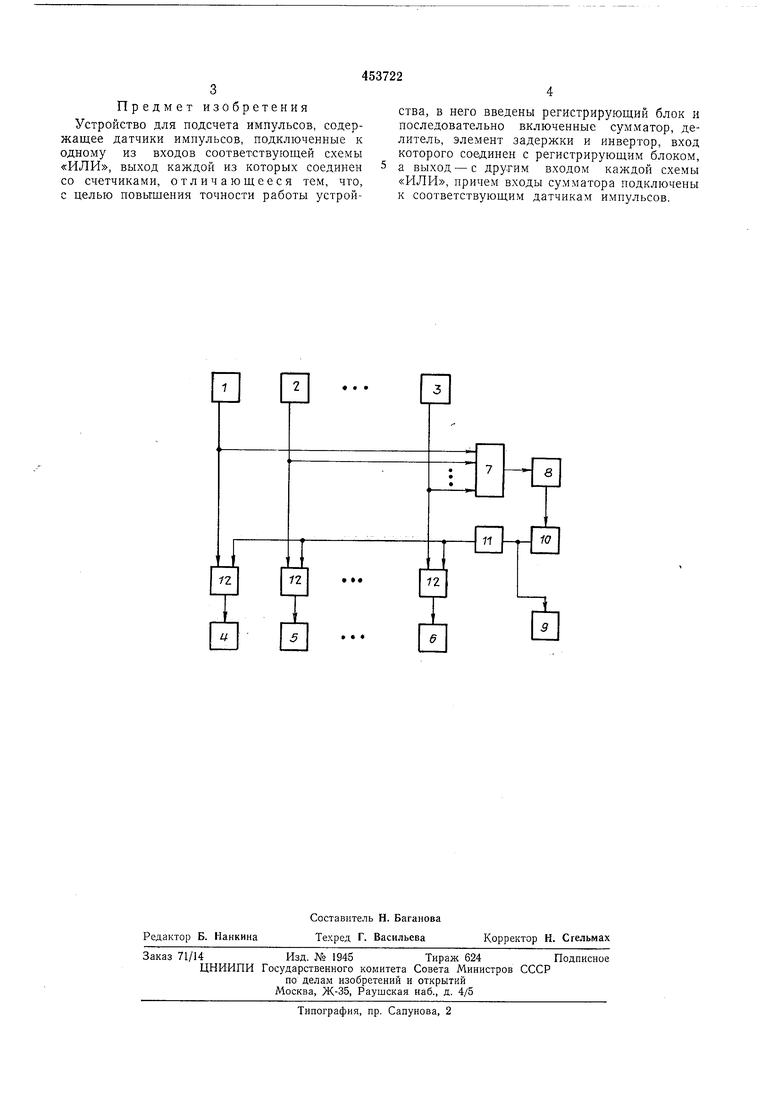

На чертеже приведена блок-схема предлагаемого устройства, содержащая датчики импульсов 1-3 с первого по /г-й канал, счетчики 4-6 с первого по я-й канал, сумматор 7, делитель 8, регистрирующий блок 9, элемент задержки 10, инвертор 11 и схемы «ИЛИ 12 на два входа.

Датчики импульсов 1, 2, 3 соединены со входами схем «ИЛИ 12 и со в.чодами сумматора 7. Выходы схем «ИЛИ соединены со входами счетчиков 4, 5, 6. На вход схем «ИЛИ поступаст также сигнал с выхода инвертора П. Выход сумматора 7 соединен со входом делителя 8, выход которого соединен со входом элемента задерлчки 10, а его выход со входом регистрирующего блока 9 и со входом инвертора 11.

В исходном 1юложе 1ии устройства счетчики 4, 5, 6, делитель 8 и элемент задержки 10 находятся в нулевом состоянии. Поступающие сигналы регистрируются в блоках 4, 5, 6, 8. На выходе делителя 8 при поступлении на его вход количества сигналов одного знака, превышающего количество поступивших сигналов нротивоположного знака на величину,

равную количеству каналов, появляется сигнал, знак которого совпадает со знаком большинства прии1едп их сигналов. Сигналы через сумматор 7 поступают на вход делителя 8 и через схемы «ИЛИ 12 - на вход счетчиков

4, 5, 6. Сигнал с выхода делителя 8 задерживается элементом задержки 10 для ликвидации гонок в счетчиках 4, 5, 6 и поступает в регистрирующий блок 9 п через инвертор 11 и схемы «ИЛИ 12-в счетчики 4, 5, 6.

Предмет изобретения

Устройство для подсчета импульсов, содержащее датчики импульсов, подключенные к одному из входов соответствующей схемы «ИЛИ, выход каждой из которых соединен со счетчиками, отличающееся тем, что, с целью повышения точности работы устройства, в него введены регистрирующий блок н последовательно включенные сумматор, делитель, элемент задержки и инвертор, вход которого соединен с регистрирующим блоком, а выход - с другим входом каждой схемы «ИЛИ, причем входы сумматора подключены к соответствующим датчикам импульсов.
