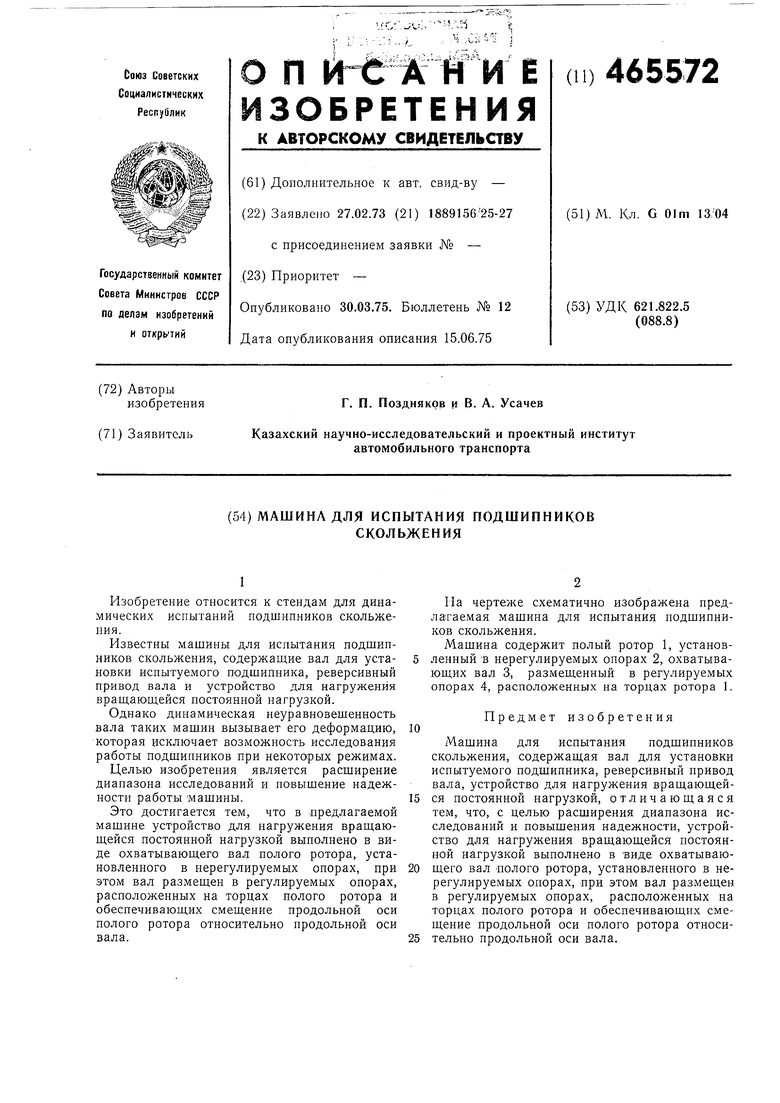

Машина для испытания подшипников скольжения Советский патент 1975 года по МПК G01M13/04 F16C17/00

1

Изобретение относится к стендам для динамических испытаний подшипников скольжения.

Известны машины для испытания подшипников скольжения, содержаш,ие вал для установки испытуемого подшипника, реверсивный привод вала и устройство для нагружения врашак ш,ейся постоянной нагрузкой.

Однако динамическая неуравновешенность вала таких машин вызывает его деформацию, которая исключает возможность исследования работы подшипников при некоторых режимах.

Целью изобретения является расширение диапазона исследований и повышение надежности работы машины.

Это достигается тем, что в предлагаемой машине устройство для нагружения вращаюшейся постоянной нагрузкой выполнено в виде охватываюш,его вал полого ротора, установленного в нерегулируемых опорах, при этом вал размешен в регулируемых опорах, расположенных на торцах полого ротора и обеспечивающих смеш;ение продольной оси полого ротора относительно нродольной оси вала.

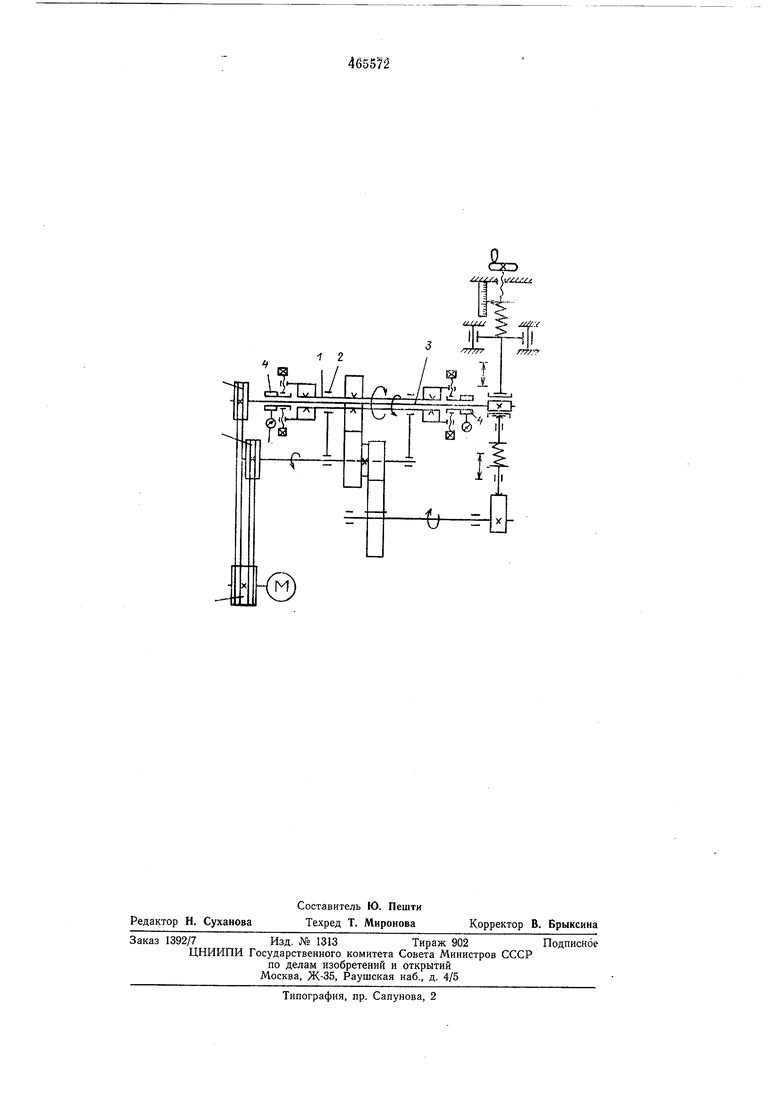

На чертеже схематично изображена предлагаемая машина для испытания нодшипников скольжения.

Машина содержит полый ротор 1, установленный в нерегулируемых опорах 2, охватываюших вал 3, размеш,енный в регулируемых

опорах 4, расположенных на торцах ротора 1.

Предмет изобретения

Машина для испытания подшипников скольжения, содержаш,ая вал для установки испытуемого подшипника, реверсивный привод вала, устройство для нагружения вращаюшейся постоянной нагрузкой, отличаюш.аяся тем, что, с целью расширения диапазона исследований и повышения надежности, устройство для нагружения врашающейся постоянной нагрузкой выполнено в виде охватываюшего вал полого ротора, установленного в нерегулируемых опорах, при этом вал размешен в регулируемых опорах, расположенных на торцах полого ротора и обеспечиваюш,их смещение продольной оси полого ротора относительно продольной оси вала.
