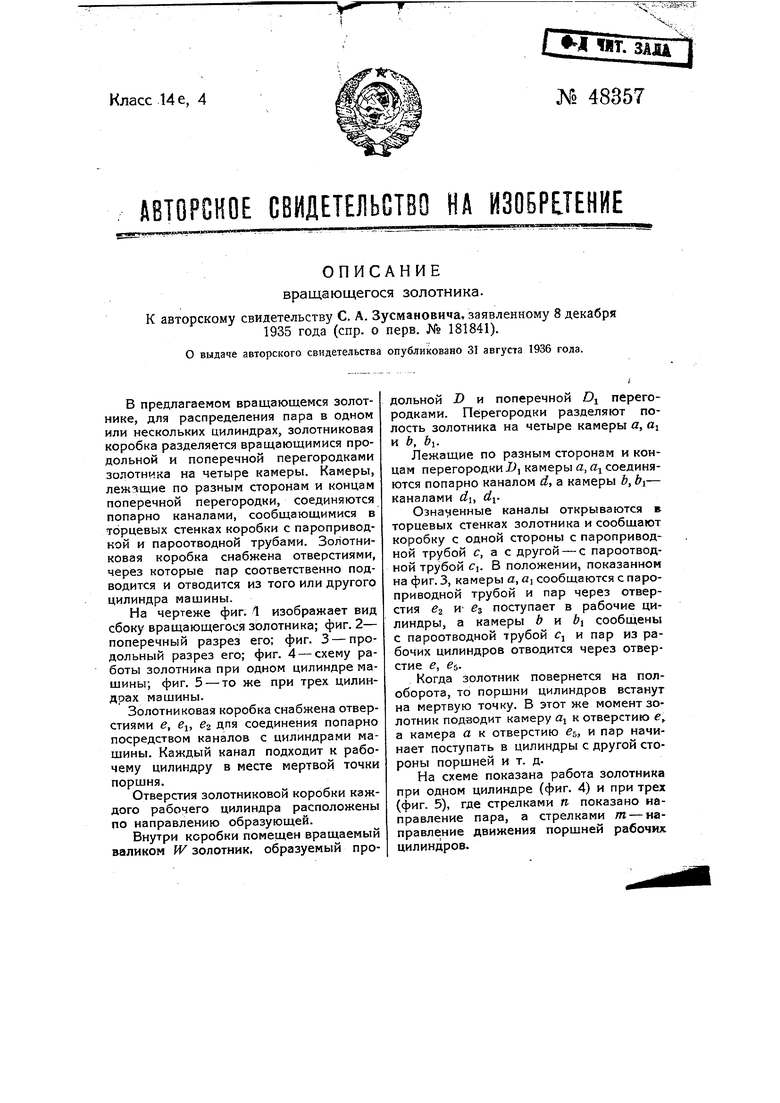

Цилиндрический вращающийся золотник Советский патент 1936 года по МПК F01L27/02

В предлагаемом вращающемся золотнике, для распределения пара в одном или нескольких цилиндрах, золотниковая коробка разделяется вращающимися продольной и поперечной перегородками золотника на четыре камеры. Камеры, лежащие по разным сторонам и концам поперечной перегородки, соединяются попарно каналами, сообщающимися в торцевых стенках коробки с пароприводной и пароотводной трубами. Золотниковая коробка снабжена отверстиями, через которые пар соответственно подводится и отводится из того или другого цилиндра мащины.

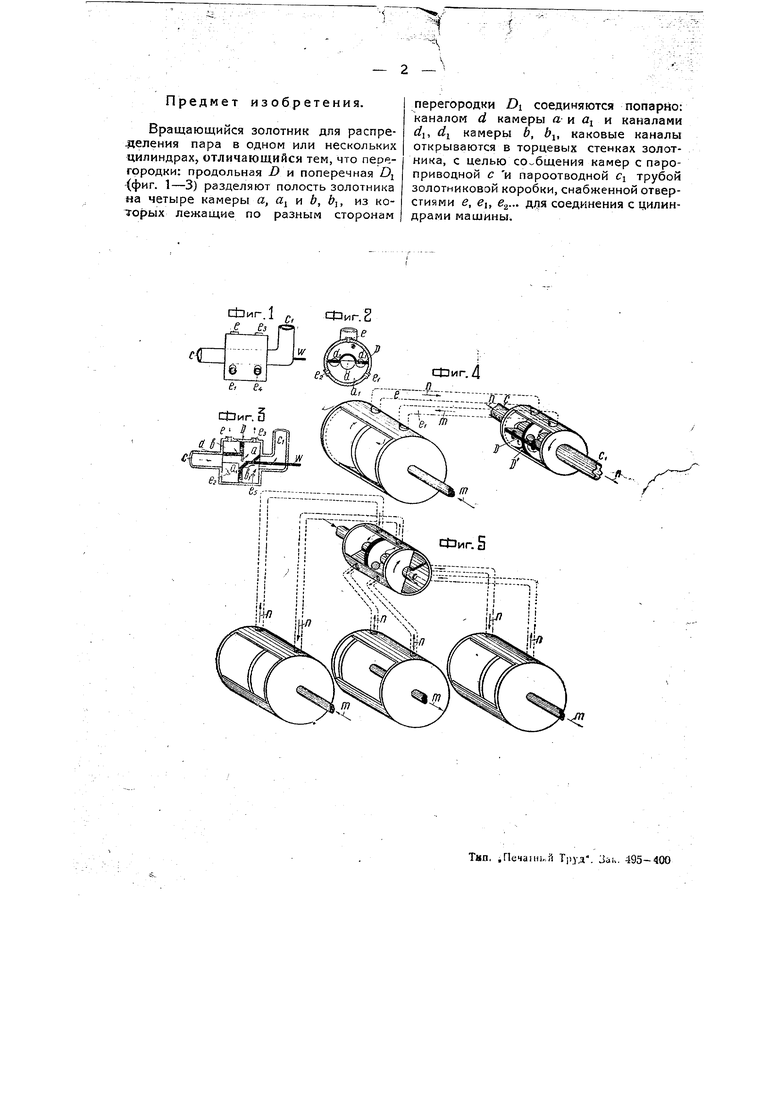

На чертеже фиг. 1 изображает вид сбоку вращающегося золотника; фиг. 2- поперечный разрез его; фиг. 3 - продольный разрез его; фиг. 4 - схему работы золотника при одном цилиндре мащины, фиг. 5 - то же при трех цилиндрах машины.

Золотниковая коробка снабжена отверстиями е, BI, e-i для соединения попарно посредством каналов с цилиндрами мащины. Каждый канал подходит к рабочему цилиндру в месте мертвой точки порщня.

Отверстия золотниковой коробки каждого рабочего цилиндра расположены по направлению образующей.

Внутри коробки помещен вращаемый валиком W золотник, образуемый продольной -D и поперечной D- перегородками. Перегородки разделяют полость золотника на четыре камеры а, а и Ь, bi.

Лежащие по разным сторонам и концам перегородки 1, камеры а, а- соединяются попарно каналом d, а камеры Ь, каналами dj, dj.

Озна- енные каналы открываются в торцевых стенках золотника и сообщают коробку с одной стороны с пароприводной трубой с, а с другой - с пароотводной трубой Ci. В положении, показанном на фиг. 3, камеры а, а сообщаются с пароприводной трубой и пар через отверстия 2 и 3 поступает в рабочие цилиндры, а камеры Ь vi bi сообщены с пароотводной трубой Cj и пар из рабочих цилиндров отводится через отверстие е, вй.

Когда золотник повернется на полоборота, то порщни цилиндров встанут на мертвую точку. В этот же момент золотник подводит камеру а к отверстию е а камера а к отверстию g, и пар начинает поступать в цилиндры с другой стороны порщней и т. д.

На схеме показана работа золотника при одном цилиндре (фиг. 4) и при трех (фиг. 5), где стрелками п показано направление пара, а стрелками т - направление движения порщней рабочих цилиндров.

Предмет изобретения.

Вращающийся золотник для распределения пара в одном или нескольких цилиндрах, отличающийся тем, что перегородки: продольная D и поперечная DI (фиг. 1-3) разделяют полость золотника

aj и Ь, bj, из КСна четыре камеры а, торых лежащие по разным сторонам

2

перегородки А соединяются попарно: каналом d камеры а- и fli и каналами , di камеры b, b, каковые каналы открываются в торцевых стенках золотника, с целью сообщения камер с пароприводной с и пароотводной Ci трубой золотниковой коробки, снабженной отверстиями е, ei, 2- для соединения с цилиндрами машины.

Фиг. 2

CZ
