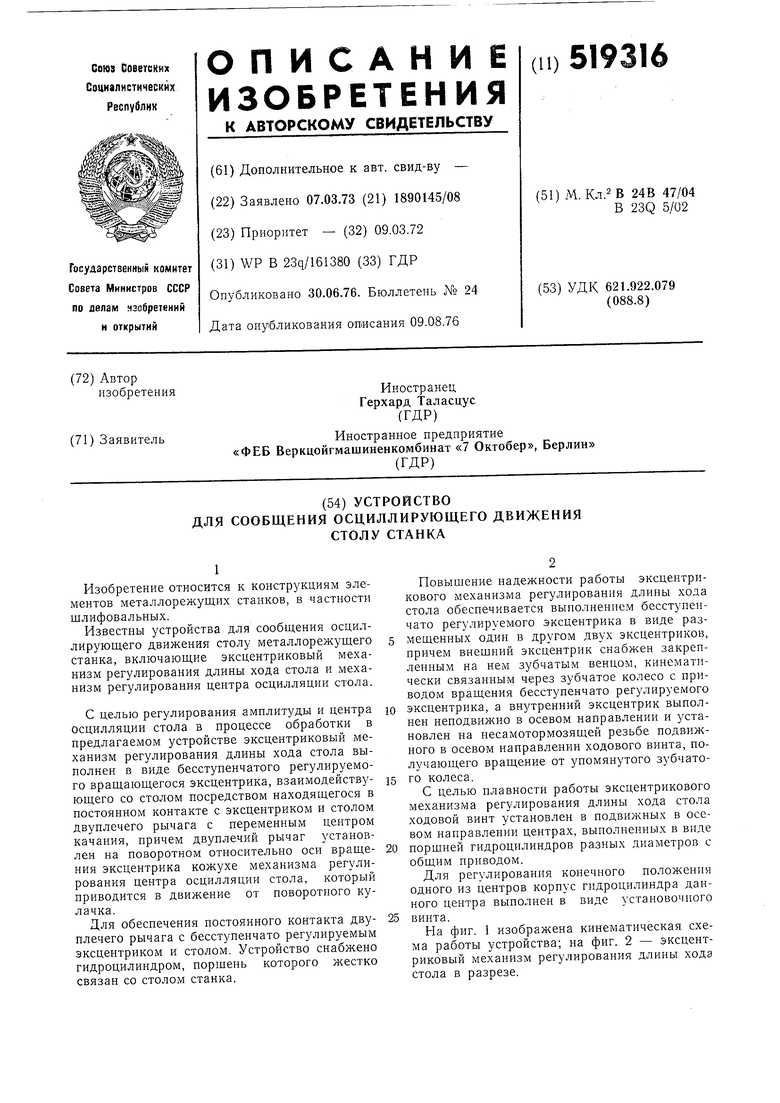

Устройство для сообщения осциллирующего движения столу станка Советский патент 1976 года по МПК B24B47/04 B23Q5/02

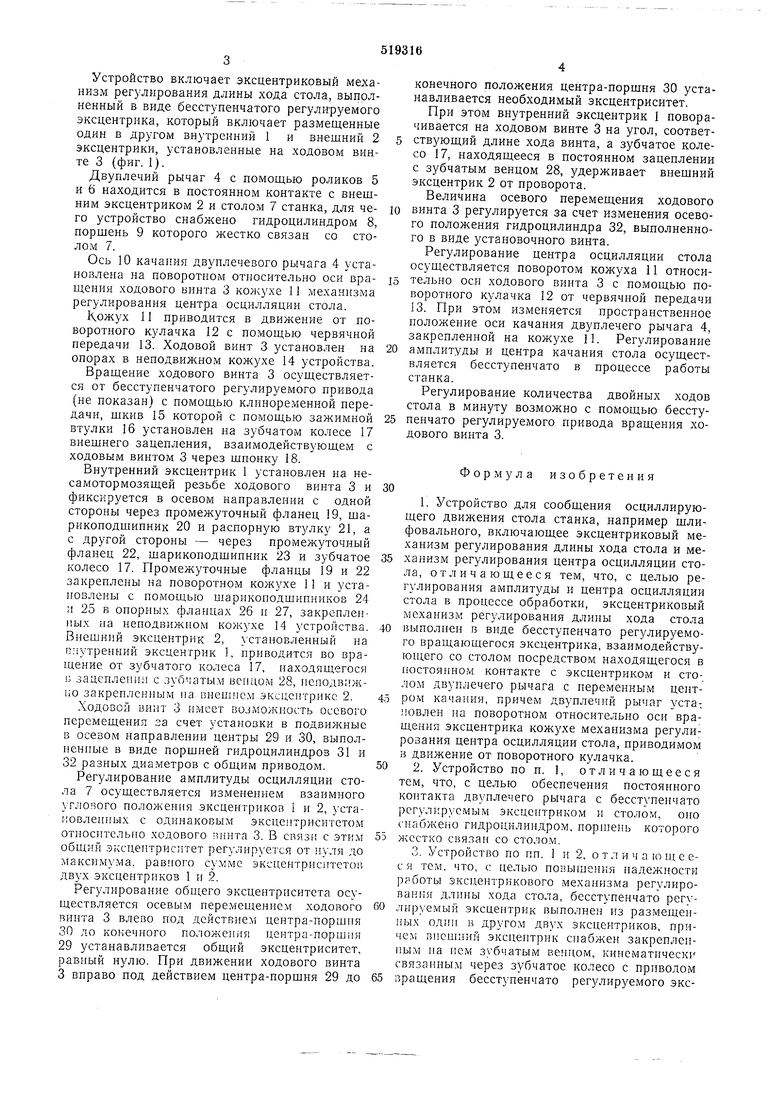

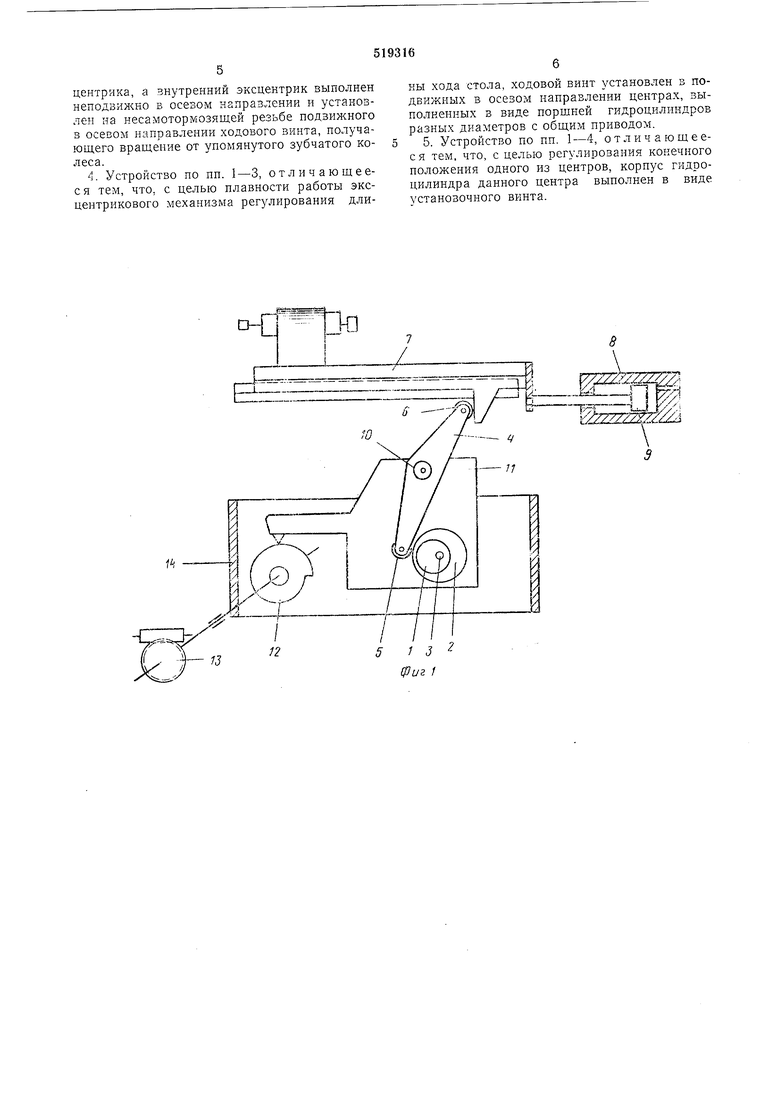

Устройство включает эксцентриковый мехаHHSiM регулирования длины хода стола, выполненный в виде бесступенчатого регулируемого эксцентрика, который включает размещенные один в другом внутренний 1 и внешний 2 эксцентрики, установленные на ходовом винте 3 (фиг. 1).

Двуплечий рычаг 4 с помощью роликов 5 и 6 находится в постоянном контакте с внешним эксцентриком 2 и столом 7 станка, для чего устройство снабжено гидроцилиндром 8, поршень 9 которого жестко связан со столом 7.

Ось Ю кача1 ия двуплечевого рычага 4 установлена на поворотном от1 осительно оси вращения ходового винта 3 кожухе 1 механизма регулирования центра осцилляции стола.

Кожух 11 приводится в движение от поворотного кулачка 12 с помощью червячной передачи 13. Ходовой винт 3 установлен на опорах в неподвижном кожухе 14 устройства.

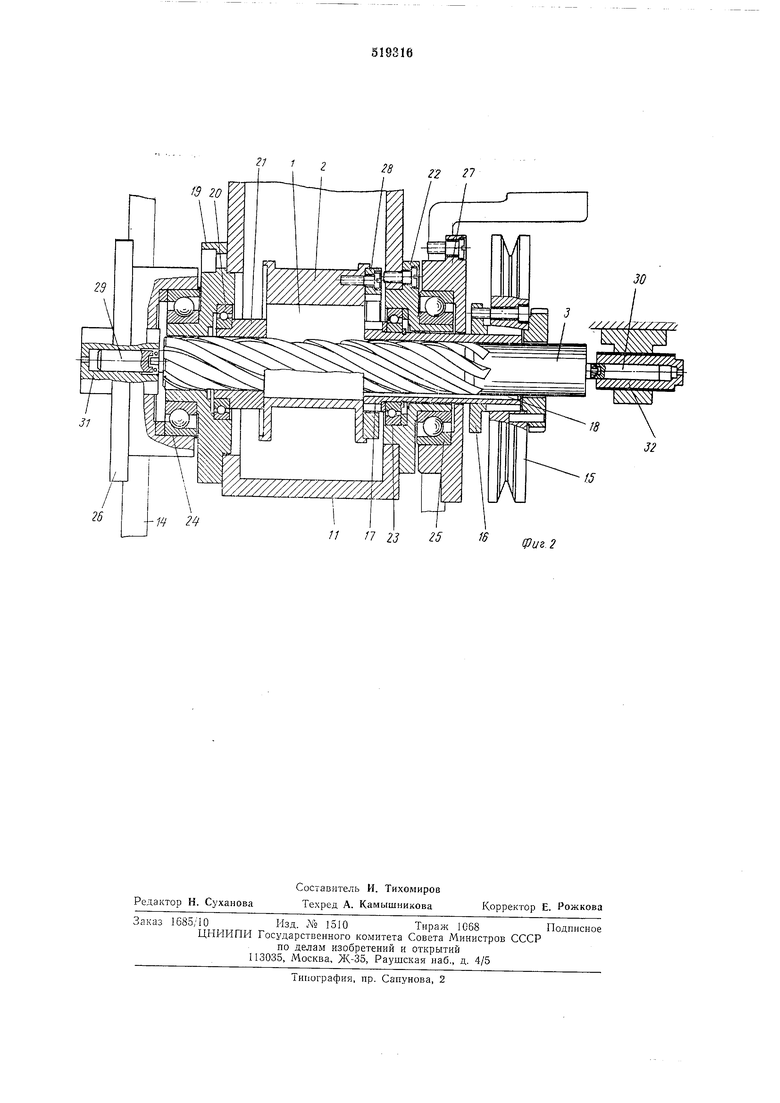

Вращение ходового винта 3 осуществляется от бесступенчатого регулируемого привода (не показан) с помощью клиноременной передачи, шкив 15 которой с помощью зажимной втулки 16 установлен на зубчатом колесе 17 внешнего зацепления, взаимодействующем с ходовым винтом 3 через шпонку 18.

Внутренний эксцентрик 1 установлен на несамотормозящей резьбе ходового винта 3 и фиксируется в осевом направлении с одной стороны через промежуточный фланец 19, шарикоподшипник 20 и распорную втулку 21, а с другой стороны - через промежуточный фланец 22, шарикоподшипник 23 и зубчатое колесо 17. Промежуточные фланцы 19 и 22 закреплены на поворотном кожухе 11 и установлены с помощью шарикоподшипников 24 и 25 в опориых фланцах 26 н 27, закрепленных на неподвижном кожухе 14 устройства. Внешний эксцентрик 2, установленный на внутренний эксцентрик 1, приводится во вращение от зубчатого колеса 17, находящегося и заценлепи; с зубчатым вепдом 28, неподвижно закрепленным на онешпсм эксцентрике 2.

Ходовой винт 3 имеет возможность осевого перемешения за счет установки в подвижные в осево.м направлении центры 29 и 30, выполненные в виде поршней гндроцилиндров 31 и 32 разных диаметров с общим приводом.

Регулирование амплитуды осцилляции стола 7 осуществляется изменением взаимного углового положения эксцентриков I и 2, уста овленных с одинаковым эксцентриситетом относительно ходового 3. В связи с этим общий эксцентриситет регулируется от нуля до максимума, равного сумме эксцентриснтето , двух эксцентриков 1 и 2.

Регулирование общего эксцентриситета осуществляется осевым перемещением ходового винта 3 влево пОлТ, действием центра-поршня 30 ло конечного полол ения центра-норшпя 29 устанавливается общий эксцентрнснтет, равный нулю. При движении ходового вннта 3 вправо под действием центра-поршня 29 до

конечного положения центра-поршня 30 устанавливается необходимый эксцентриситет.

При этом внутренний эксцентрик 1 поворачивается на ходовом винте 3 на угол, соответствующий длине хода винта, а зубчатое колесо 17, находящееся в постоянном зацеплении с зубчатым венцом 28, удерживает внешний эксцентрик 2 от проворота.

Величина осевого перемещения ходового винта 3 регулируется за счет изменения осевого положения гидроцилиндра 32, выполненного в виде зстановочного винта.

Регулирование центра осцилляции стола осуществляется поворотом кожуха 11 относительно оси ходового винта 3 с помощью поворотного кулачка 12 от червячной передачи 13. При этом изменяется пространственное положение оси качания двуплечего рычага 4, закрепленной на кожухе 11. Регулирование амплитуды и центра качания стола осуществляется бесступенчато в процессе работы станка.

Регулирование количества двойных ходов стола в минуту возможно с помощью бесступенчато регулируемого привода вращения ходового винта 3.

Формула изобретения

1.Устройство для сообщения осциллирующего движения стола станка, например щлифовального, включающее эксцентриковый механизм регулирования длины хода стола и механизм регулирования центра осцилляции стола, отличающееся тем, что, с целью регулирования амплитуды и центра осцилляции стола в процессе обработки, эксцентриковый механнзм регулирования длины хода стола выполнен в виде бесстуненчато регулируемого вращаюшегося эксцентрика, взаимодействующего со столом посредством находящегося в ностоянном контакте с эксцентриком н столом двуплечего рычага с неременным центром качания, причем двуплечий рычаг уста 10влен на новоротном относительно оси вращения эксцентрика кожухе механизма регулирования центра осцилляции стола, приводимом в движение от поворотного кулачка.

2.Устройство по п. 1, отличающееся тем, что, с целью обеспечения постоянного контакта двуплечего рычага с бесступенчато регулируемым эксцентриком н столом, оно снабжено гидроцилиндром, нор1нень которого жестко связан со столом.

3.Устройство но нп. 1 н 2, отличающееся тем. что, с целью повышения 1адежности ряботы эксцентрикового механизма регулнрованн г длины хода стола, бесстуненчато регулнруе.мый эксцентрик выполнен из размещен ;ых одни н другом двух эксцентриков, причем ппешпий эксцентрик снабжен закрепленным на нем зубчатым венцом, кинематически связанным через зубчатое колесо с приводом вращения бесступенчато регулируемого эксцентрика, а внутренний эксцентрик выполнен неподзил но в осевом направлении и установлен на несамотормозящей резьбе подвижного 3 осевом направлении ходового зинта, получающего вращение от упомянутого зубчатого колеса.

4. Устройство по пп. 1-3, отличающееся тем, что. с целью плавности работы эксцентрикового механизма регулирования длины хода стола, ходовой винт установлен в подвижных в осевом направлении центрах, выполненных в виде поршней гидроцилиндров разных диаметров с общим приводом.

5. Устройство по пп. 1-4, отличающеес я тем. что, с целью регулирования конечного положения одного из центров, корпус гидроцилиндра данного центра выполнен в виде установочного винта.
