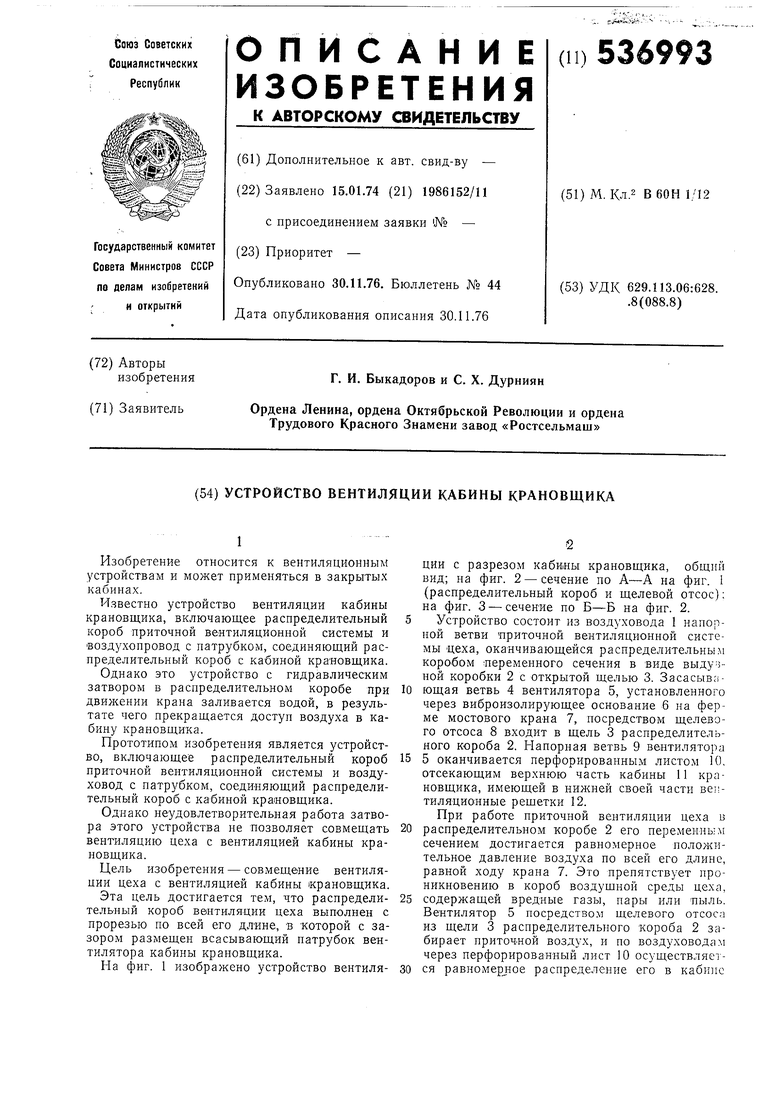

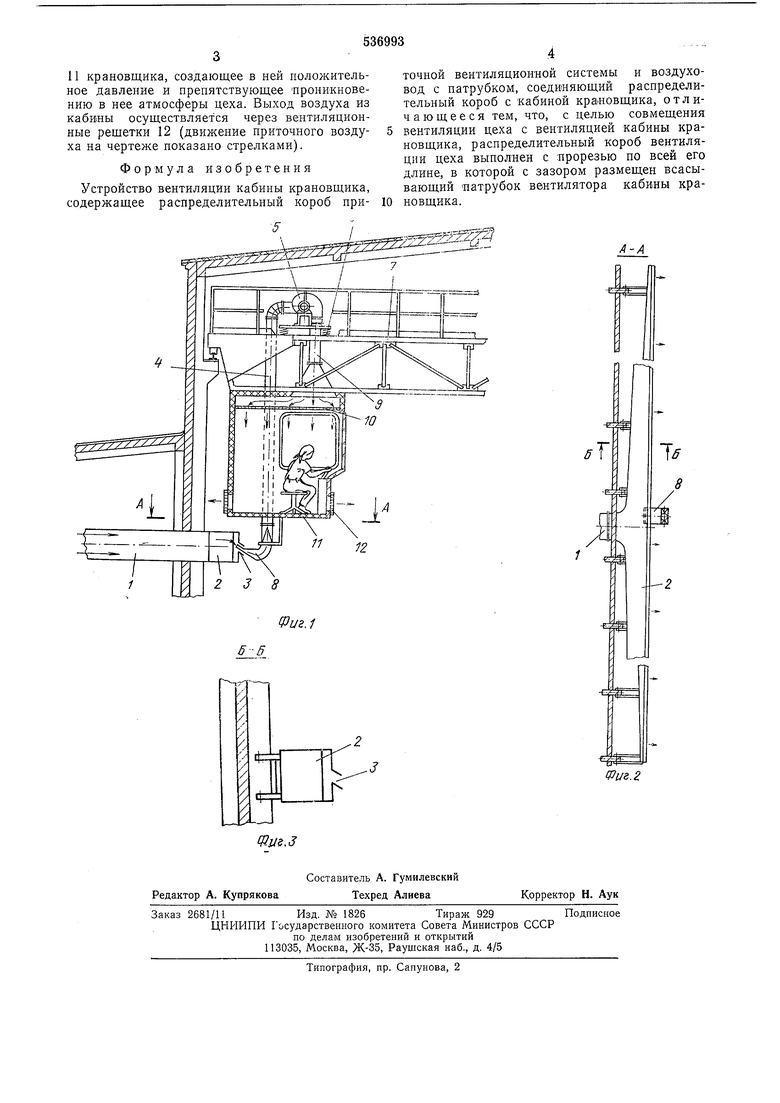

11 крановщика, создающее в ней положительное давление и препятствующее -нроникновению в нее атмосферы цеха. Выход воздуха из кабины осуществляется через вентиляционные рещетки 12 (движение приточного воздуха на чертеже показано стрелками).
Формула изобретения
Устройство вентиляции кабины крановщика, содержащее распределительный короб приточной вентиляционной системы и воздуховод с патрубком, соединяющий распределительный короб с кабиной крановщика, отличающееся тем, что, с целью совмещения вентиляции цеха с вентиляцией кабины крановщика, распределительный короб вентиляции цеха выполнен с прорезью по всей его длине, в которой с зазором размещен всасывающий патрубок вентилятора каби.ны крановщика.
