Зонт для укрытия ковша Советский патент 1977 года по МПК C21B3/10

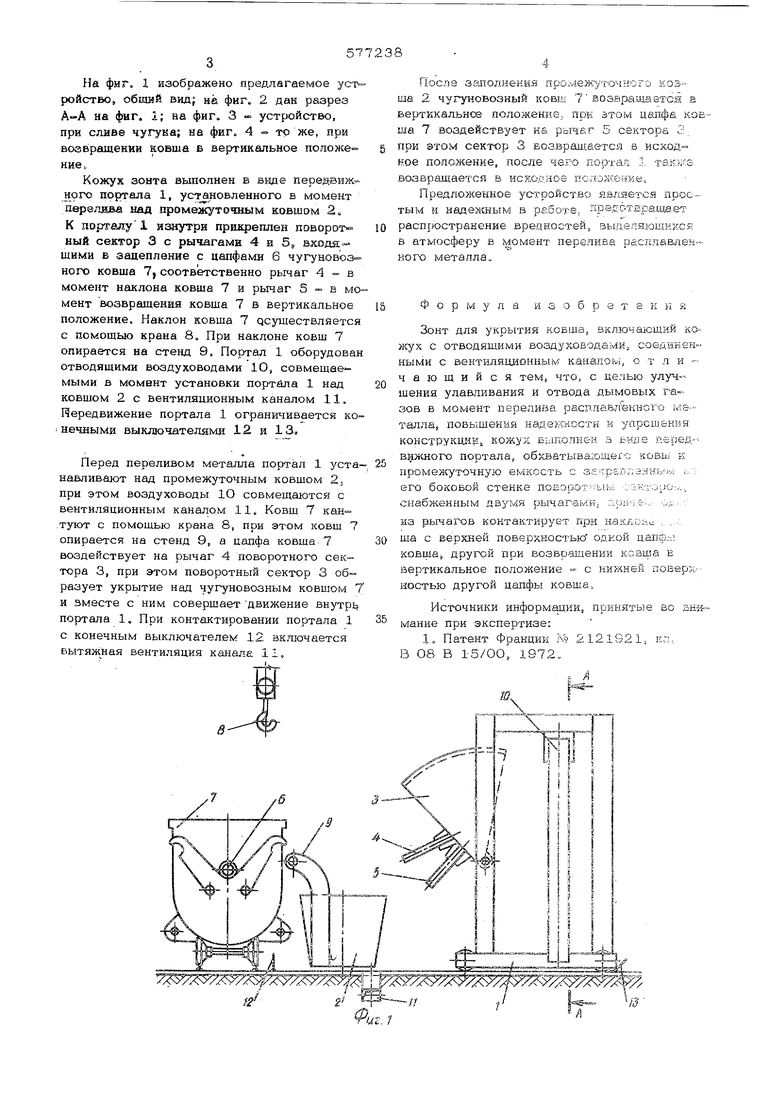

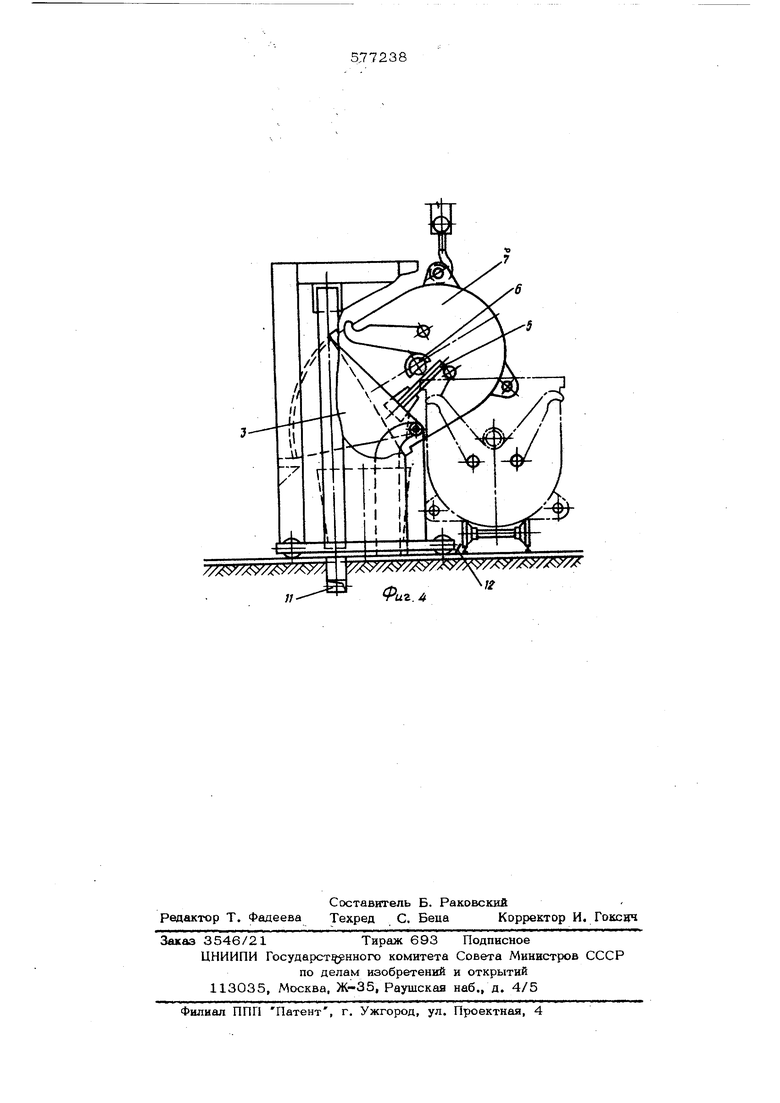

(54) ЗОНТ ДЛЯ УКРЫТИЯ КОВША На фиг. 1 изображено предлагаемое ует ройстБО, общий вид; на фиг. 2 дан разрез А-А на фиг. 1; на фиг. 3 - устройство, при сливе чугуна; на фиг. 4 - то же, при возвращении Еовша в вертикальное положение. Кожух зонта вьшолнен в В1ще переявиж--ного портала 1, установленного в момент перелива над промежуточным ковшом 2, К порталу 1 изнутри прикреплен поворот- ный сектор 3 с рычагами 405, входящими Б задепление с цапфами 6 чугуновозноге ковша 7, соответственно рычаг 4 - в момент наклона ковша 7 и рычаг S - в мо мент возвращения ковша 7 в вертикальное положение. Наклон ковша 7 дсуществляется с помощью крана 8. При наклоне ковш 7 опирается на стенд 9. Портал 1 оборудован отводящими воздуховодами 1О, совмещае мыми в момент установки портила 1 над ковшом 2 с вентиляционным каналом 11. Передвижение портала 1 ограничивается ко нечными выключателями 12 и 13, Перед переливом металла портал 1 уста навливают над промежуточным ковшом 2, при этом воздуховоды 1О совмещаются с вентиляционным каналом 11. Ковш 7 .туют с помощью крана 8, при этом ковш 7 опирается на стенд 9, а цапфа ковша 7 воздействует на рычаг 4 поворотного сектора 3, при этом поворотный сектор 3 образует укрытие над чугуновозным ковшом 7 и вместе с ним совершает движение внутрь портала 1. При контактировании портала 1 с конечным выключателем 12 вкшочается вытяжная вентиляция канале 11. После заполнения проыежуч-очного KOS ша 2 чугуновозный ковш 7 возвращается а вертикальнее положение, прн этом цапфа ковша 7 воздействует на рычаг 5 сектора Э при этом сектор 3 возвращается в исходное положенке, после чего портал 1 так./;-се возвращается в искойное полоясение Предложенное устройстБО является простым и наделшыы в реботе, предбтвращает распростракение вредностей, зыделяюшикся в атмосферу в момент перелива расплавленного металла. Формула S и и 1 Зонт для укрытия коЕша, включающий к зйсух с отводящими воздуховодами, соединенными с вентиля1шонны1уу канап-оМ; о т л и чающийся тем, что, с целью улучшения ула&ливания и отвода дь мовых газов в момент перелива расплавлЬннопэ ые-талла, повышения надекности и упрсщекия КОНСТРУКЦИИ, кожух выполнен в ьиде передвижного портала, обхватывшошег-с; ковш к промежуточную емкость с засргг лэяньм с, ; его боковой стенке поЕорот -ьи-х: . экторО/., снабженным двумя рычагами, nuii-iei. . из рычагов контактирует гфи HaiiriO.iiu . , . ща с верхней поверхностью одной цапф-: ковша, другой при возвращении ковша в вертикальное положение - с нижней поверхностью другой цапфы ковща, Источники информации; ПРИПЯТЬЮ во внимание при экспертизе: . Патент Франции № 2121921. ЕЛ, В О8 В 15/00, 1972,
