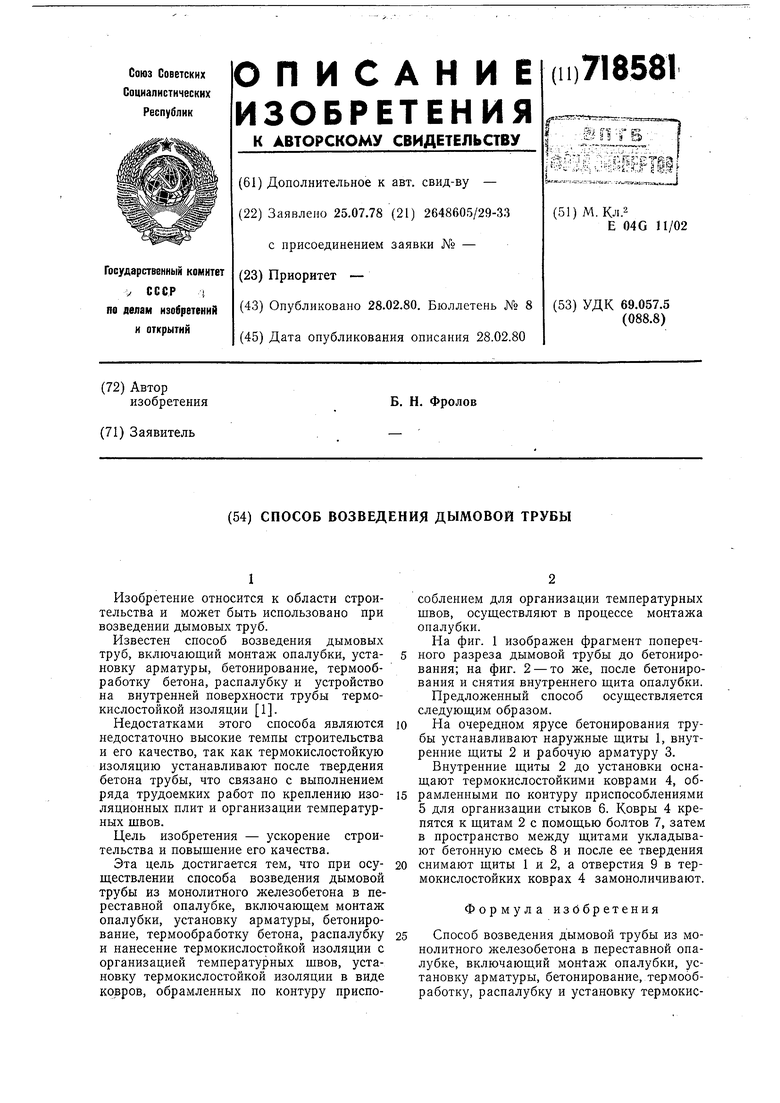

Способ возведения дымовой трубы Советский патент 1980 года по МПК E04G11/02

1

Изобретение относится к области строительства и может быть использовано при возведении дымовых труб.

Известен способ возведения дымовых труб, включающий монтаж опалубки, установку арматуры, бетонирование, термообработку бетона, распалубку и устройство на внутренней поверхности трубы термокислостойкой изоляции 1.

Недостатками этого способа являются недостаточно высокие темпы строительства и его качество, так как термокислостойкую изоляцию устанавливают после твердения бетона трубы, что связано с выполнением ряда трудоемких работ по креплению изоляционных плит и организации температурных швов.

Цель изобретения - ускорение строительства и повышение его качества.

Эта цель достигается тем, что при осуществлении способа возведения дымовой трубы из монолитного железобетона в переставной опалубке, включающем монтаж опалубки, установку арматуры, бетонирование, термообработку бетона, распалубку и нанесение термокислостойкой изоляции с организацией температурных швов, установку термокислостойкой изоляции в виде ковров, обрамленных по контуру приспособлением для организации температурных швов, осуществляют в процессе монтажа опалубки.

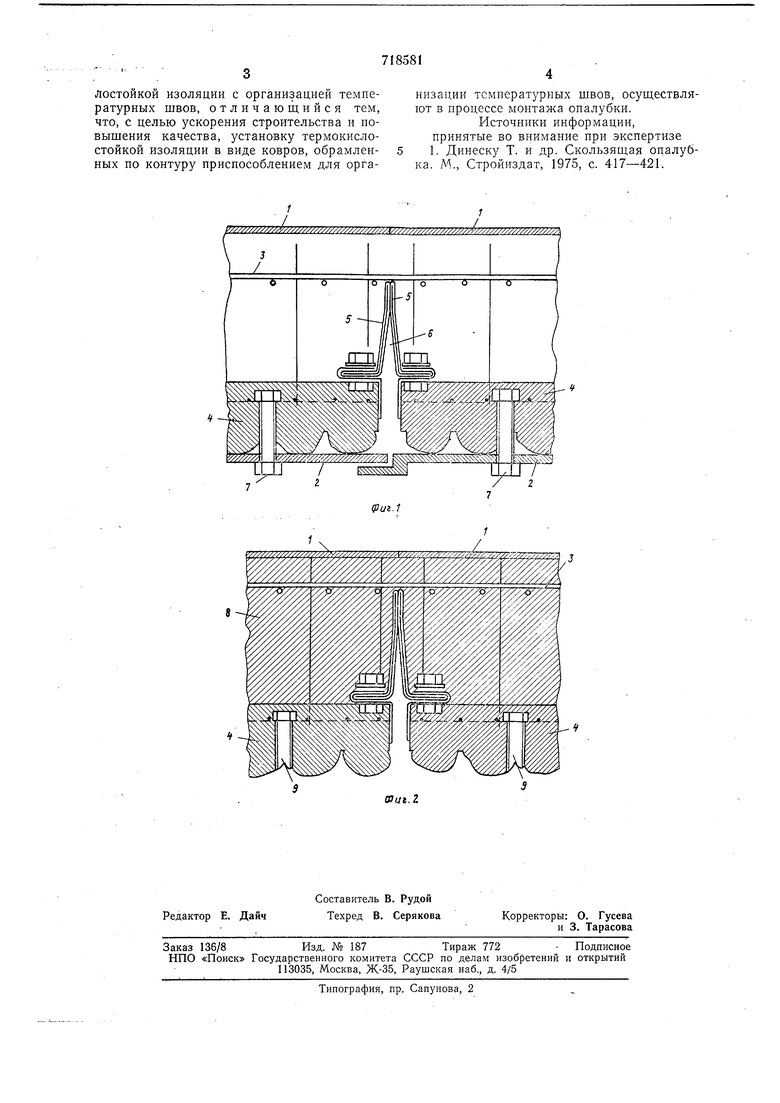

На фиг. 1 изображен фрагмент поперечного разреза дымовой трубы до бетонирования; на фиг. 2 - то же, после бетонирования и снятия внутреннего щита опалубки. Предложенный способ осуществляется следующим образом.

На очередном ярусе бетонирования трубы устанавливают наружные щиты 1, внутренние щиты 2 и рабочую арматуру 3.

Внутренние щиты 2 до установки оснащают термокислостойкими коврами 4, обрамленными по контуру приспособлениями 5 для организации стыков 6. Ковры 4 крепятся к щитам 2 с помощью болтов 7, затем в пространство между щитами укладывают бетонную смесь 8 и после ее твердения

снимают щиты 1 и 2, а отверстия 9 в термокислостойких коврах 4 замоноличивают.

Формула изббретения

Способ возведения дымовой трубы из монолитного железобетона в переставной опалубке, включающий монТаж опалубки, установку арматуры, бетонирование, термообработку, распалубку и установку термокислостойкой изоляции с организацией температурных щвов, отличающийся тем, что, с целью ускорения строительства и новыщения качества, установку термокислостойкой изоляции в виде ковров, обрамлен- 5 ных по контуру приспособлением для организации температурных швов, осуществляют в процессе монтажа опалубки. Источники информации, принятые во внимание при экспертизе 1. Динеску Т. и др. Скользящая опалубка. М., Стройиздат, 1975, с. 417-421.

Out. 2,
