Электровоз Советский патент 1949 года по МПК E21F13/02 B61C3/00

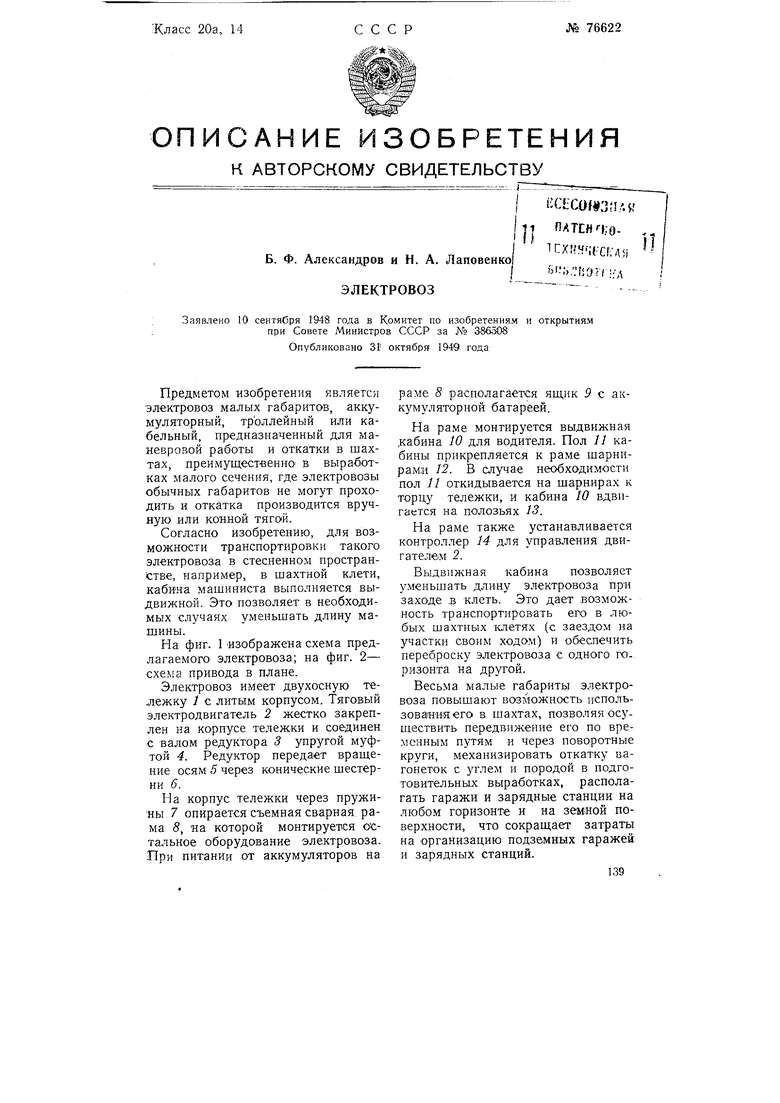

Предметом изобретения является электровоз малых габаритов, аккумуляторный, троллейный или кабельный, предназначенный для маневровой работы и откатки в шахтах, преимущественно в выработках малого сечения, где электровозы обычных габаритов не могут проходить и откатка производится вручную или конной тягой.

Согласно изобретению, для возможности транспортировки такого электровоза в стесненном пространстве, например, в шахтной клети, кабина машиниста выполняется выдвижной. Это позволяет в необходимых случаях уменьшать длину машины.

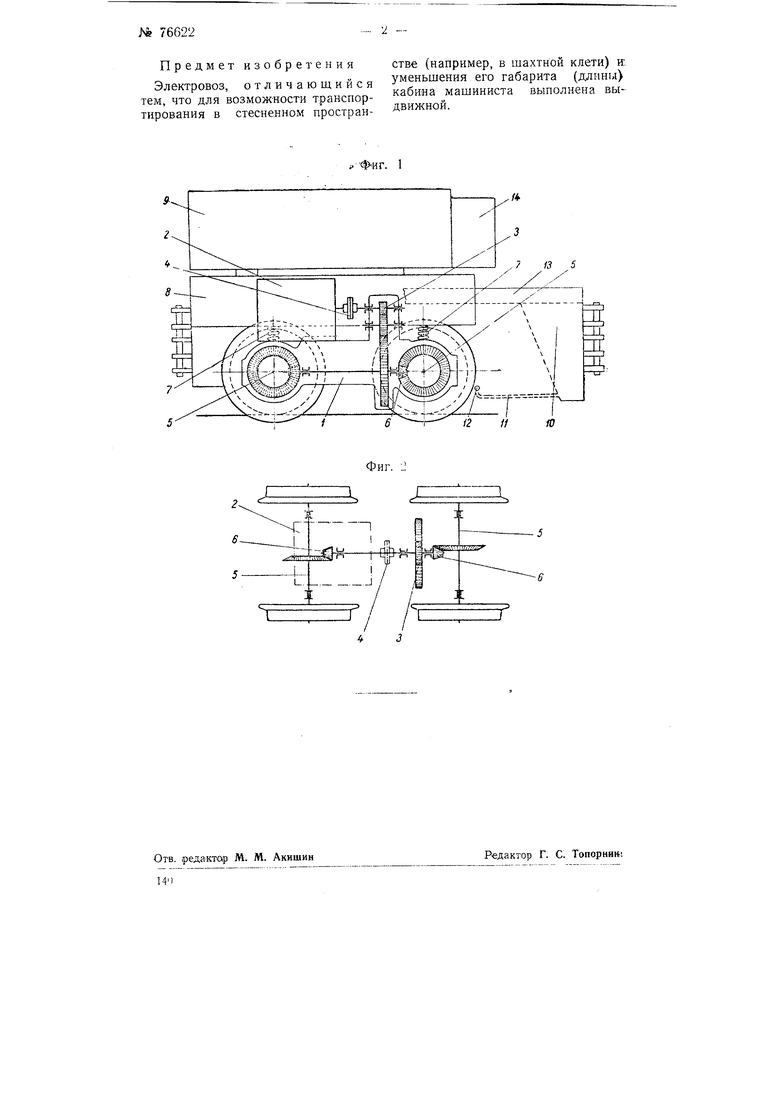

На фит. 1 изображена схема предлагаемого электровоза; на фиг. 2- схе.13 привода в плане.

Электровоз имеет двухосную тележку 1 с литым корпусом. Тяговый электродвигатель 2 жестко закреплен на корпусе тележки и соединен с валом редуктора 5 упругой муфтой 4. Редуктор переда1ет враш,ение осям 5 через конические шестерни 6.

На корпус тележки через пружины 7 опирается съемная сварная рама 5, на которой монтируется остальное оборудование электровоза. При питании от аккумуляторов на

раме 8 располагается яш,ик 9 с аккумуляторной батареей.

На раме монтируется выдвижная .кабина 10 для водителя. Пол 11 кабины прикрепляется к раме шарнирами 12. В случае необходимости пол // откидывается на шарнирах к торцу тележки, и кабина 10 вдвигается на полозьях /.

На раме также устанавливается контроллер 14 для управления двигателем 2.

Выдвижная кабина позволяет уменьшать длину электровоза при заходе ,в клеть. Это дает возможность транспортировать его в любых шахтных imeTHx (с заездом на участки своим ходом) и обеспечить переброску электровоза с одного го., ризонта на другой.

Весьма малые габариты электровоза повышают возможность использоваи-ияего в шахтах, позволяя осушествить передвижение его по временным путям и через поворотные круги, механизировать откатку вагонеток с углем и породой в подготовительных выработках, располагать гаражи и зарядные станции на любом горизонте и на земной поверхности, что сокращает затраты на организацию подземных гаражей и зарядных станций.

139 Предмет изобретения Электровоз, отличающийся тем, что для возмож-ности транспортирования в стесненном пространстве (например, в шахтной клети) и-. уменьшения его габарита (длины) ина машиниста выполнена выДвижиои.

р-фиг. 1

/
