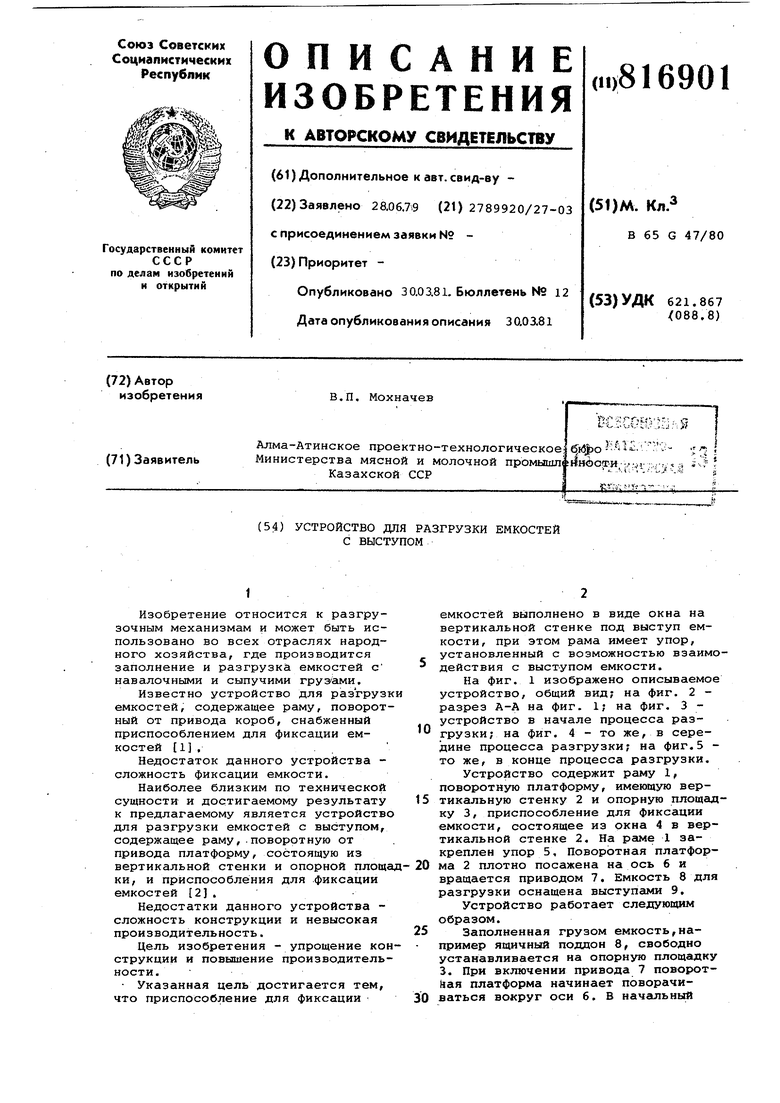

(54) УСТРОЙСТВО ДЛЯ РАЗГРУЗКИ ЕМКОСТЕЙ С ВЫСТУПОМ

1

Изобретение относится к разгрузочным механизмам и может быть использовано во всех отраслях народного хозяйства, где производится заполнение и разгрузка емкостей с навалочными и сыпучими грузами.

Известно устройство для разгрузк емкостей, содержащее раму, поворотный от привода короб, снабженный приспособлением для фиксации емкостей 1 ,

Недостаток данного устройства сложность фиксации емкости.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для разгрузки емкостей с выступом, содержащее раму,-поворотную от привода платформу, состоящую из вертикальной стенки и опорной площаки, и приспособления для фиксации емкостей 2.

Недостатки данного устройства сложность конструкции и невысокая производительность.

цель изобретения - упрощение конструкции и повышение производительности.

Указанная цель достигается тем, что приспособление для фиксации

емкостей выполнено в виде окна на вертикальной стенке под выступ емкости, при этом рама имеет упор, установленный с возможностью взаимодействия с выступом емкости.

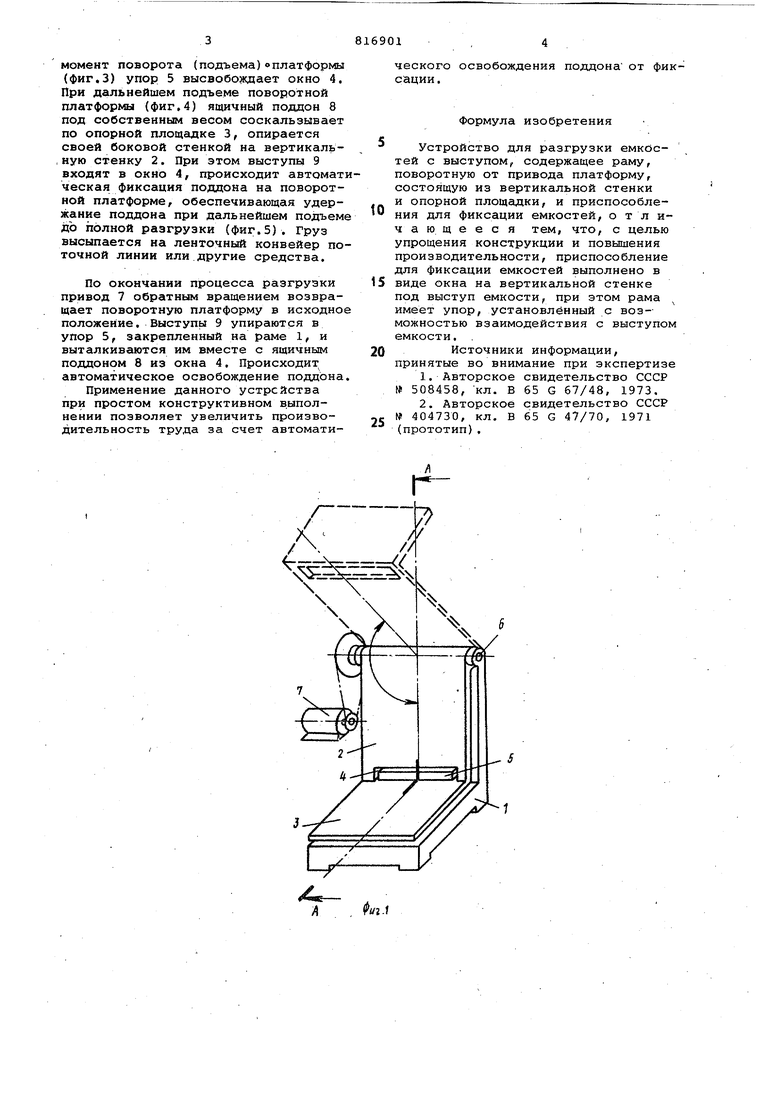

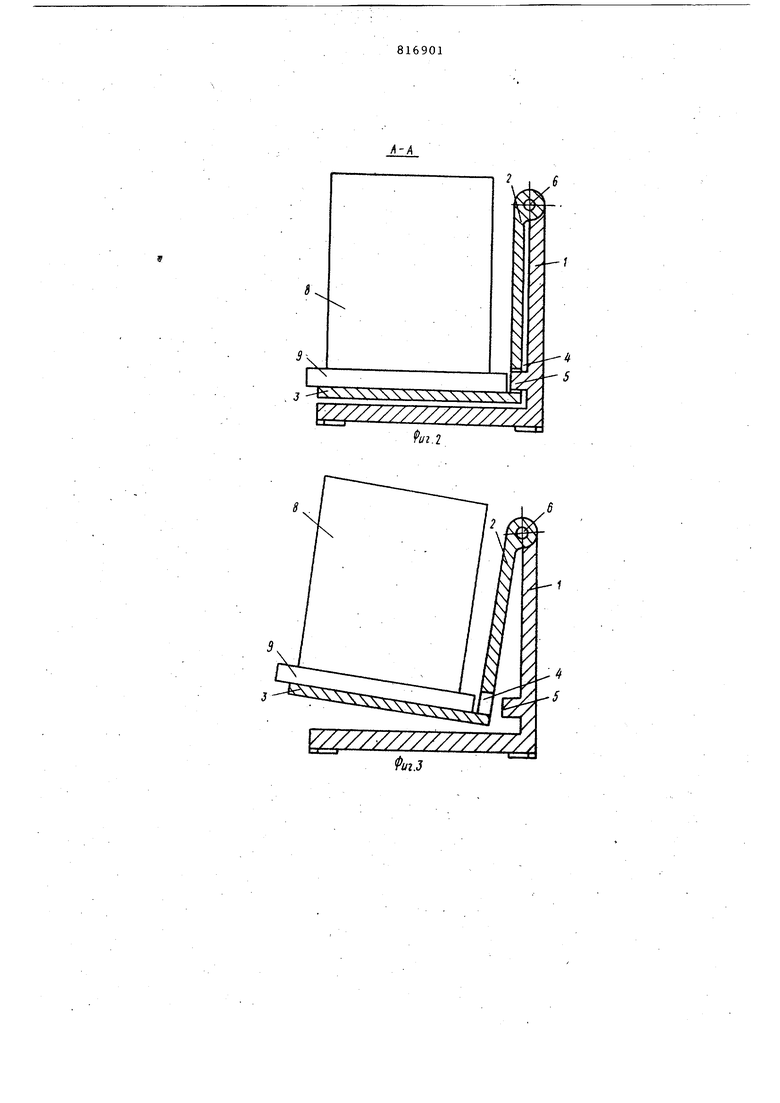

На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 разрез А-А на фиг. 1,- на фиг. 3 устройство в начале процесса раз0грузки; на фиг. 4 - то же, в середине процесса разгрузки; на фиг.5 то же, в конце процесса разгрузки.

Устройство содержит раму 1, поворотную платформу, имеющую вертикальную стенку 2 и опорную площадку 3, приспособление для фиксации емкости, состоящее из окна 4 в вертикальной стенке 2. На раме 1 закреплен упор 5, Поворотная платформа 2 плотно посажена на ось 6 и

вращается приводом 7. Емкость 8 для разгрузки оснащена выступаю 9.

Устройство работает следующим

образом.

5

Заполненная грузом емкость,например ящичный поддон 8, свободно устанавливается на опорную площадку 3. При включении привода 7 поворотная платформа начинает поворачиваться вокруг оси 6. В начальный

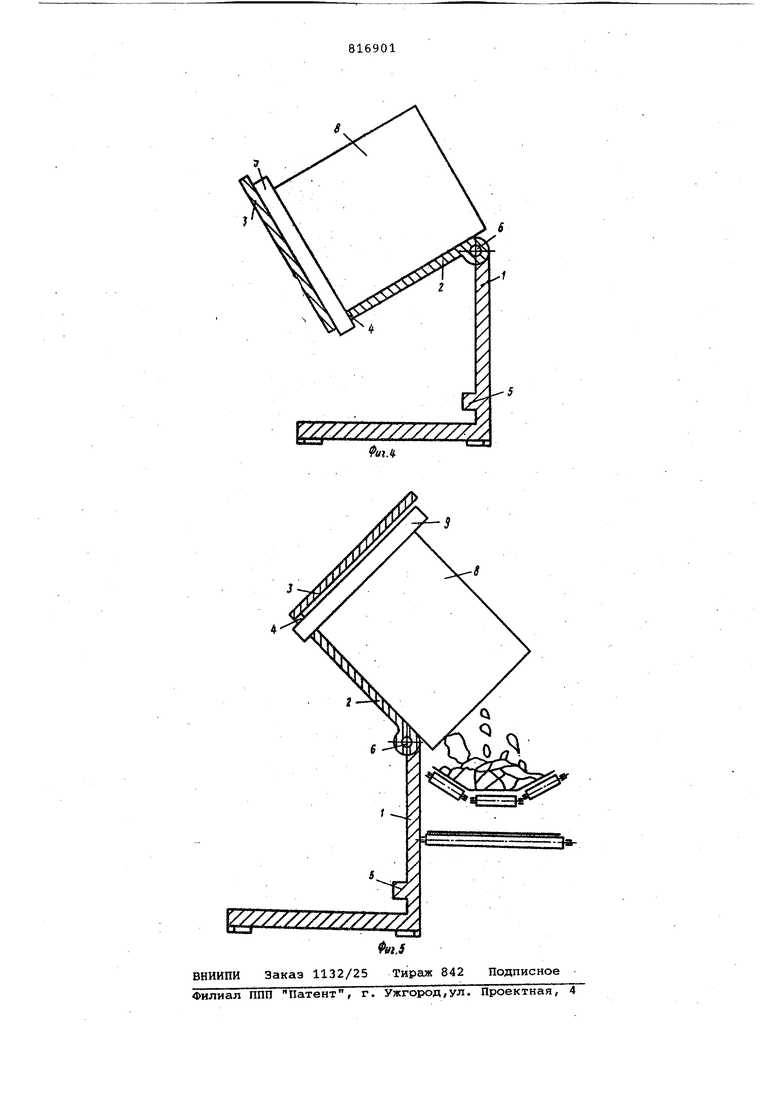

момент поворота (подъема)оплатформы (фиг.З) упор 5 высвобождает окно 4. При дальнейшем подъеме поворотной платформы (фиг,4) ящичный поддон 8 под собственным весом соскальзывает по опорной площадке 3, опирается своей боковой стенкой на вертикаль,ную стенку 2. При этом выступы 9 входят в окно 4, происходит автоматическая фиксация поддона на поворотной платформе, обеспечивающая удержание поддона при дальнейшем подъеме до полной разгрузки (фиг.5). Груз высыпается на ленточный конвейер поточной линии или другие средства.

По окончании процесса разгрузки привод 7 обратным вращением возвращает поворотную платформу в исходное положение. Выступы 9 упираются в упор 5, закрепленный на раме 1, и выталкиваются им вместе с ящичным поддоном 8 из окна 4. Происходит автоматическое освобождение поддона.

Применение данного устройства при простом конструктивном выполнении позволяет увеличить производительность труда за счет автоматического освобождения поддона от фиксации.

Формула изобретения

Устройство для разгрузки емкостей с выступом, содержащее раму, поворотную от привода платформу, состоящую из вертикальной стенки и опорной площадки, и приспособления для фиксации емкостей, о т л ичающееся тем, что, с целью упрощения конструкции и повышения производительности, приспособление для фиксации емкостей выполнено в виде окна на вертикальной стенке под выступ емкости, при этом рама имеет упор, установленный с воз-можностью взаимодействия с выступо емкости.

Источники информации, принятые во внимание при экспертиз
