Разборный контейнер Советский патент 1950 года по МПК B65D85/46

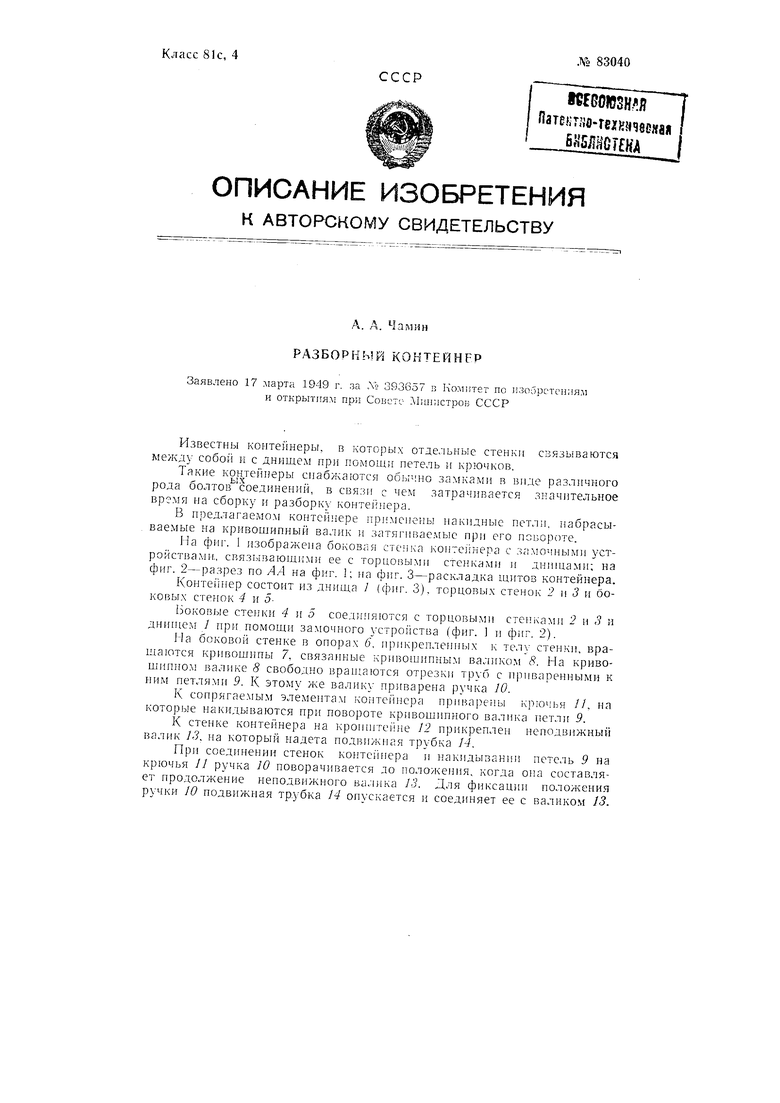

Описание патента на изобретение SU83040A1

Известны контейнеры, в которых отдельные стенки связываются между собой и с днищем при помощи петель и крючков.

Такие контейнеры сиабжаются обычно замками в впде различного рода болтов соединений, в связи с чем затрачивается значительное время на сборку и разборку KOHTeihiepa.

В иредлагаемом контейнере применены накидные петли, набрасываемые на кривошипный валик и затягиваемые при его поиороте.

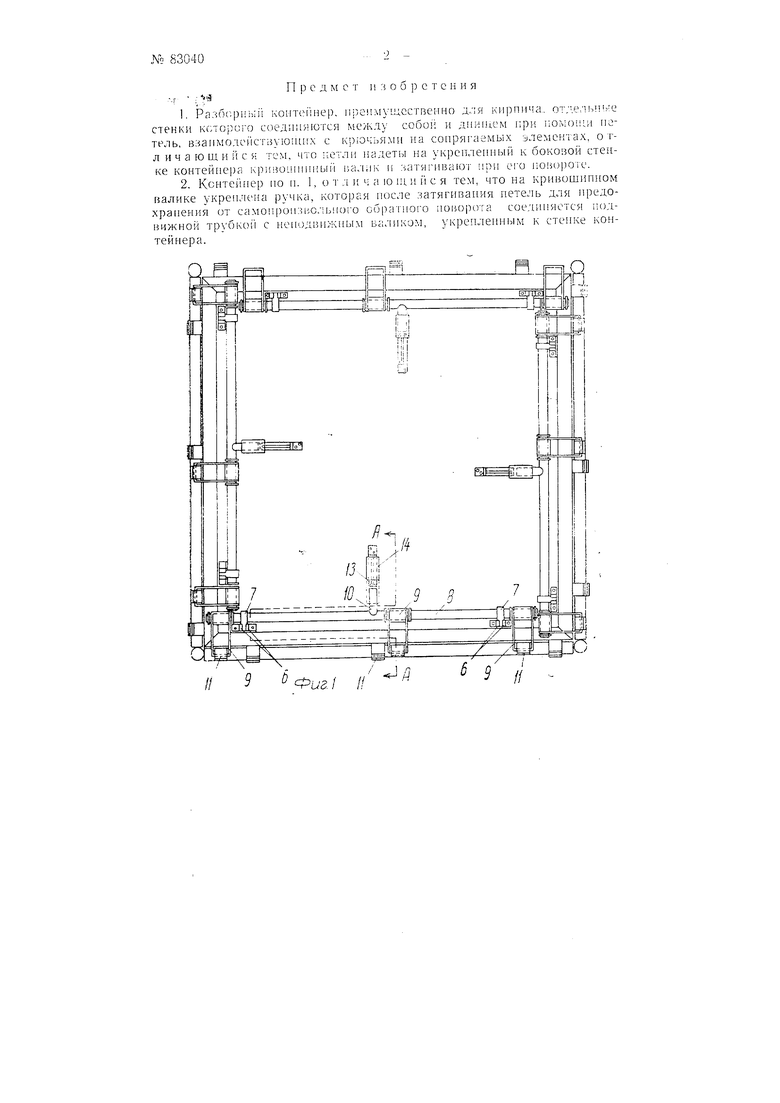

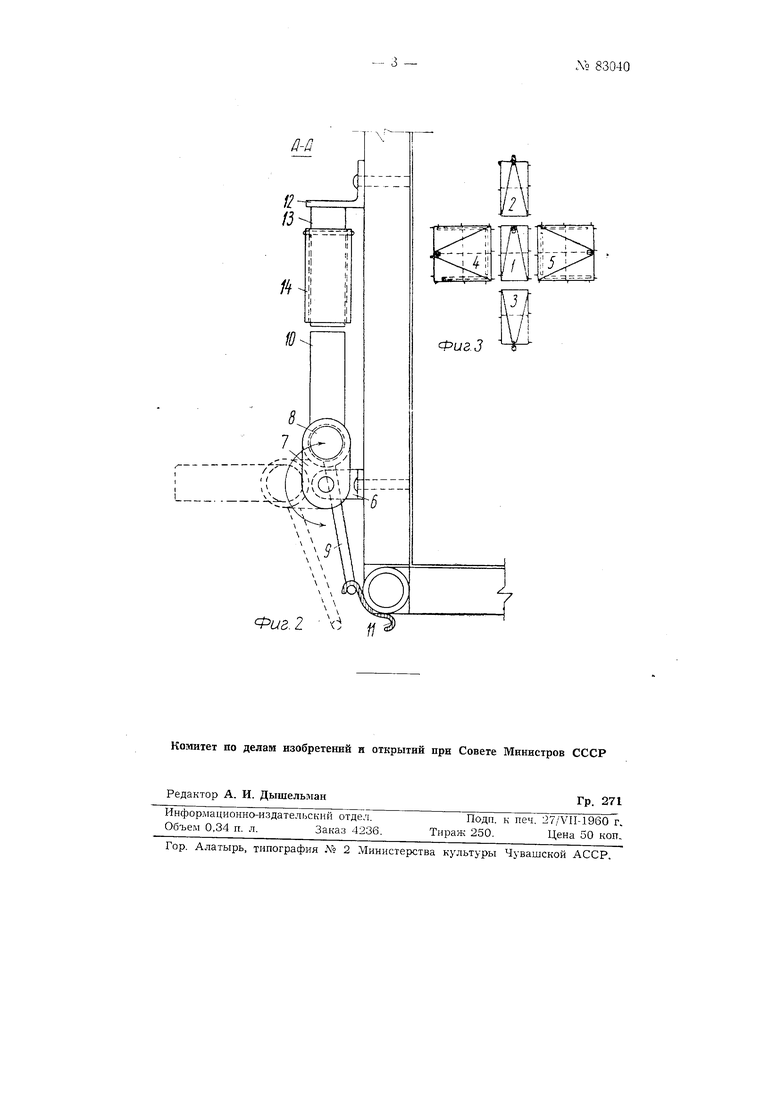

На фи1. 1 изображена боковая он7е)1нера с замочными устройствамгг, связывающими ее с ториовыми стенками и дншца.ми; на фиг. 2-разрез ио АА на фиг. 1; на фиг. 3-раскладка щитов контейнера.

KoHTCiiHep состоит из днища 7 (фиг. 3), торцовых стенок 2 и 3 и боковых стенок 4 и о1эоковые стенки 4 и о соединяются с торцовыми стенками 2 и . и днище.м / при помощи замочного устройства (фиг. и ф11Г. 2).

На боковой стенке в опорах 6. прпкреиле П1ых к телу степки, вращаются кривощипы 7, связаиные кривощипным валнком 8. На кривощипиом вал1п е 8 свободно вранаются отрезки труб с приваренными к ним петлями 9. К этому же валику приварена ручка JO.

К сопрягаемым элементал контейнера приварены крючья //, на которые накидываются при повороте кривощипного валика петли 9.

К стенке контейнера на крон итеЙ11е 12 прикреплен неподвижный валик /,. на который надета подвижиая трубка М.

При соединении етенок KOHTefniepa и накидывании петель 9 на крючья У/ ручка JO поворачивается до положеиия, когда опа составляет продолжение неподвижного ва;1ика J3. Для фиксации положения ручки W подвижная трубка М опускается li соединяет ее с валиком 13.

Пред м с т и 3 о б 5 с т с н и я

-s

1.Разбс риьп KOHTeiiHep. iipeiKuyiuecTReHHo для кирпича, от;-.ельпье стенки KCiTGpcio соединяются между собог: н диииим при liOMOiiui петель, взаимодс1|ст;5у1011и х с крючьями на сопрягаемых элементах, о тл и ч а ю щ и il с ;; тем, что нетлп 11адеты на укрснлеинь й к боковой стенке контейнера кри Ю1нннный isa.iiiK и /.атяппзают пон его повороте.

2.KcHTeiinep по п. 1, о т л и ч а ю Huiii с я тем, что на кривошипном гзалике укреплена ручка, которая после затягивания нетель для предохранения от самопроиз|;о,(ло обратного HOisopoTa соединяется подвижной трубкой с не11од1 и киым валиком, укрепленнв1м к стеике контейнера.

// 5 Фиа1 //

/7-/7

( t-,

tf

/

qfuaJ -
