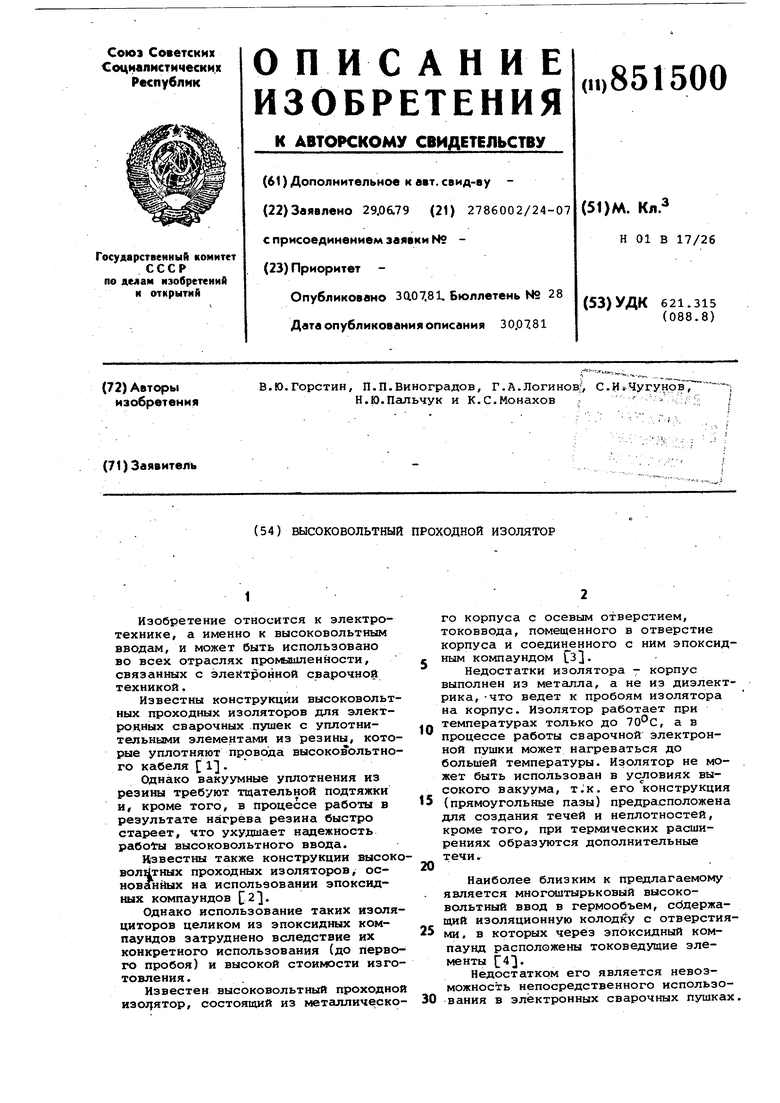

Высоковольтный проходной изолятор Советский патент 1981 года по МПК H01B17/26

(54) ИЛСОКОВОЛЬТНЫЙ ПРОХОДНОЙ ИЗОЛЯТОР

1

Изобретение относится к электротехнике, а именно к высоковольтным вводам, и может быть использовано во всех отраслях промышленности, связанных с электронной сварочной техникой.

Известны конструкции высоковольтных проходных изоляторов для электронных сварочных пушек с уплотнительными элементами из резины, которые уплотняют npOBOJDta высоковольтного кабеля 1.

Однако вакуумные уплотнения из резины требуют тщательной подтяжки я, кроме того, в процессе работы в результате нагрева резина быстро стареет, что ухудшает надежность работы высоковольтного ввода.

Известны также конструкции высоковол1 тных проходных изоляторов основанйых на использовании эпоксидных компаундов 2.

Однако использование таких изоляциторов целиком из эпоксидных компаундов затруднено вследствие их конкретного использования (до первого пробоя) и высокой стоимости изготовления.

Известен высоковольтный проходной изо7}ятор, состоящий из металлического корпуса с осевым отверстием, токоввода, помещенного в отверстие корпуса и соединенного с ним эпоксидным компаундом СзЗНедостатки изолятора - корпус выполнен из металла, а не из диэлектрика, -что ведет к пробоям изолятора на корпус. Изолятор работает прн температурах только до 70с, а в

10 процессе работы сварочной электронной пушки может нагреваться до большей температуры. Изолятор не может быть использован в условиях высокого вакуума, . его конструкция 5 {прямоугольные пазы) предрасположена для создания течей и неплотностей, кроме того, при термических расширениях образуются дополнительные

течи. 20

Наиболее близким к предлагаемому является многсядтырьковый высоковольтный ввод в гермообъем, сбдержащий изоляционную колодку с отверстиями. в которых через эпоксидный компаунд расположены токоведущие элементы С4.

Недостатком его является невозможность непосредственного использования в электронных сварочных пушках.

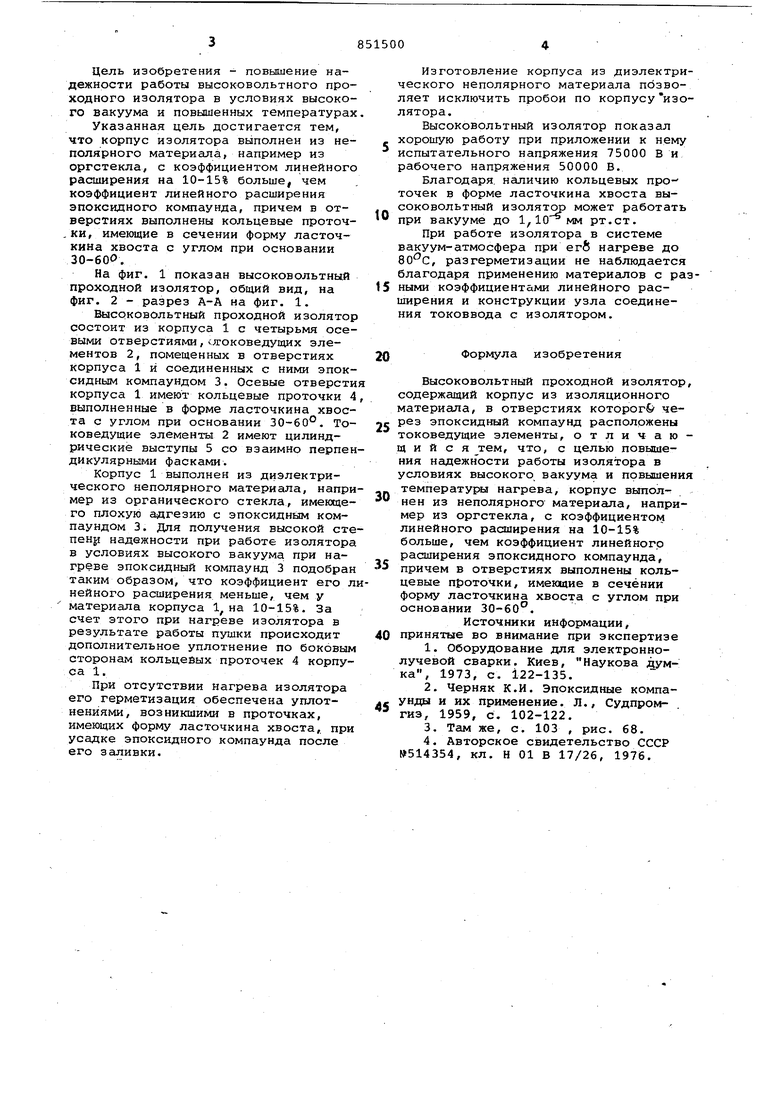

Цель изобретения - повышение наежности работы высоковольтного проодного изолятора в условиях высокоо вакуума и повышенных температурах.

Указанная цель достигается тем, то корпус изолятора выполнен из неолярного материала, например из ргстекла, с коэффициентом линейного асширения на 10-15% больше, чем оэффициент линейного расширения эпоксидного компаунда, причем в отверстиях выполнены кольцевые проточки, имеющие в сечении форму ласточкина хвоста с углом при основании ЗО-бОС.

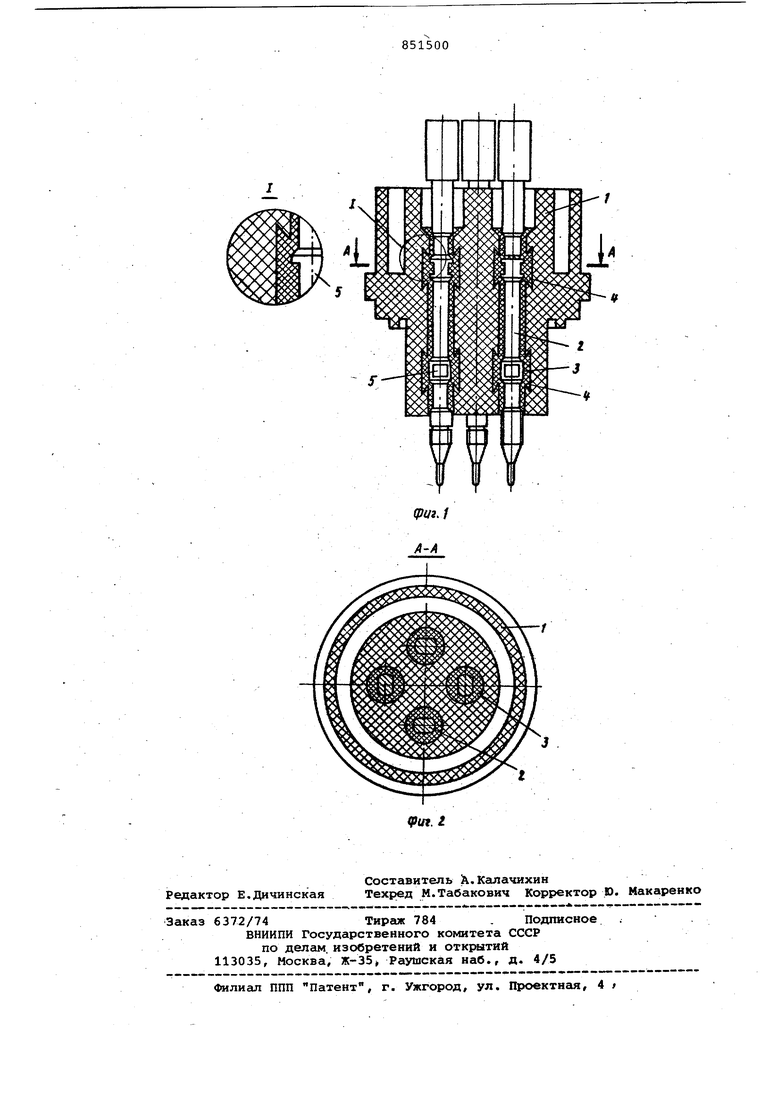

На фиг. 1 показан высоковольтный проходной изолятор, общий вид, на фиг. 2 - разрез А-А на фиг. 1.

Высоковольтный проходной изолятор состоит из корпуса 1 с четырьмя осевыми отверстиями, слгоковедущих элементов 2, помещенных в отверстиях корпуса 1 и соединенных с ними эпоксидным компаундом 3. Осевые отверстия корпуса 1 имеют кольцевые проточки 4, выполненные в форме ласточкина хвоста с углом при основании 30-60°. Токоведущие элементы 2 имеют цилиндрические выступы 5 со взаимно перпендикулярными фасками.

Корпус 1 выполнен из диэлектрического неполярного материала, например из органического стекла, имеющего плохую адгезию с эпоксидньам компаундом 3. Для получения высокой степенр надежности при работе изолятора в условиях высокого вакуума при нагреве эпоксидный компаунд 3 подобран таким образом, что коэффициент его линейного расширения меньше, чем у материала корпуса 1, на 10-15%. За счет этого при нагреве изолятора в результате работы пушки происходит дополнительное уплотнение по боковым сторонам кольцевых проточек 4 корпуса 1.

При отсутствии нагрева изолятора его герметизация обеспечена уплотнениями, возникшими в проточках, имеющих форму ласточкина хвоста,, при усадке эпоксидного компаунда после его заливки.

Изготовление корпуса из диэлектрического неполярного материала позволяет исключить пробои по корпусуизолятора.

Высоковольтный изолятор показал хорошую работу при приложении к нему испытательного напряжения 75000 В и рабочего напряжения 50000 В.

Благодаря, наличию кольцевых проточек в форме ласточкина хвоста высоковольтный изолятор может работать при вакууме до 1, 10 мм рт.ст.

При работе изолятора в системе вакуум-атмосфера при егб нагреве до вО-с, разгерметизации не наблюдается благодаря применению материалов с разными коэффициентами линейного расширения и конструкции узла соединения токоввода с изолятором.

Формула изобретения

Высоковольтный проходной изолятор, содержащий корпус из изоляционного материала, в отверстиях KOTOporfe через эпоксидный компаунд расположены

токоведущие элементы, отличающийся тем, что, с целью повышения надежности работы изолятора в условиях высокого вакуума и повышения температуры нагрева, корпус выполнен из неполярного материала, например из оргстекла, с коэффициентом линейного расширения на 10-15% больше, чем коэффициент линейного расширения эпоксидного компаунда, причем в отверстиях выполнены кольцевые проточки, имеющие в сечении форму ласточкина хвоста с углом при основании 30-б о .

Источники информации, 0 принятые во внимание при экспертизе

4.Авторское свидетельство СССР №514354, кл. Н 01 В 17/26, 1976.
