Способ балансировки изделий Советский патент 1982 года по МПК G01M1/38

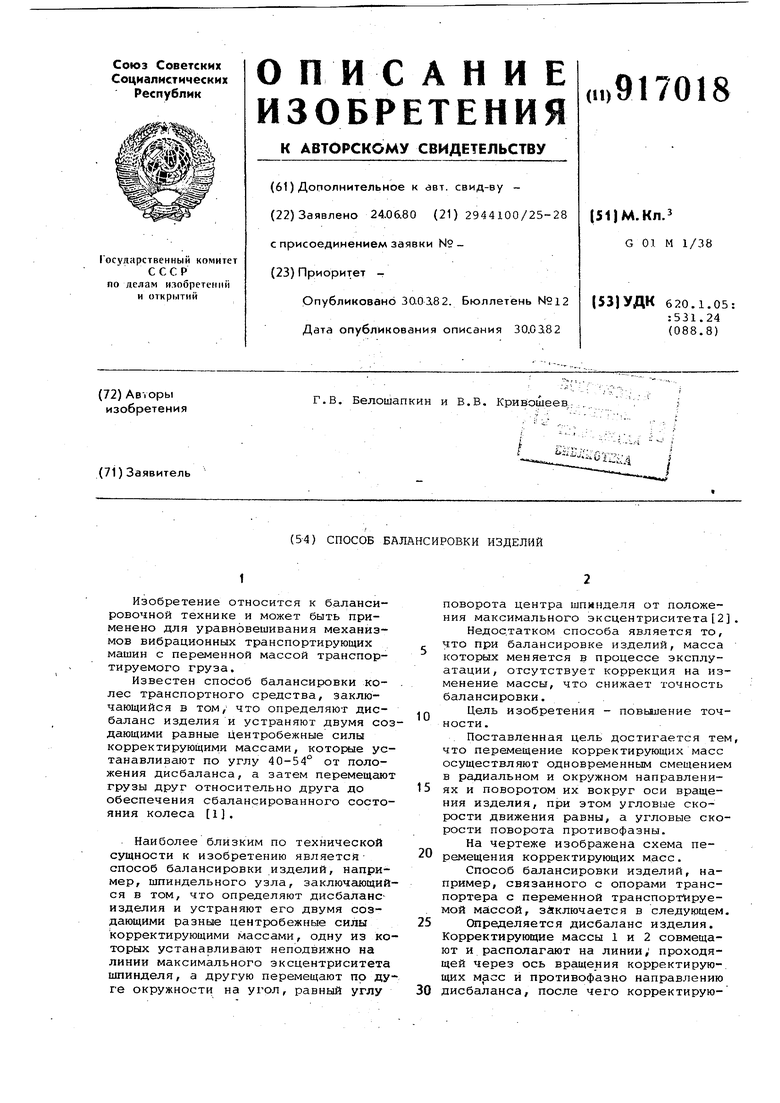

(54) СПОСОБ БАЛАНСИРОВКИ ИЗДЕЛИЙ

1

Изобретение относится к балансировочной технике и может быть применено для уравновешивания механизмов вибрационных транспортирующих машин с переменной массой транспортируемого груза.

Известен способ балансировки ко- . лес транспортного средства, заключающийся в том, что определяют дисбаланс изделия и устраняют двумя создающими равные центробежные силы корректирующими массами, которые устанавливают по углу 40-54° от положения дисбаланса, а затем перемещгиот грузы друг относительно друга до обеспечения сбалансированного состояния колеса 1.

Наиболее близким по технической сущности к изобретению является способ балансировки изделий, например, шпиндельного узла, заключающийся в том, что определяют дисбалансизделия и устраняют его двумя создающими разные центробежные силы корректирующими массами, одну из которых устанавливают неподвижно на линии максимального эксцентриситета шпинделя, а другую перемещают по дуге окружности на угол, равный углу

поворота центра шпинделя от положения максимального эксцентриситета 2.

Недос.татком способа является то, что при балансировке изделий, масса которых меняется в процессе эксплуатации, отсутствует коррекция на изменение массы, что снижает точность балансировки.

Цель изобретения - повыление точ10ности.

Поставленная цель достигается тем, что перемещение корректирующих масс осуществляют одновременным смещением в радиальном и окружном направлени15ях и поворотом их вокруг оси вращения изделия, при этом угловые скорости движения равны, а угловые скорости поворота противофазны.

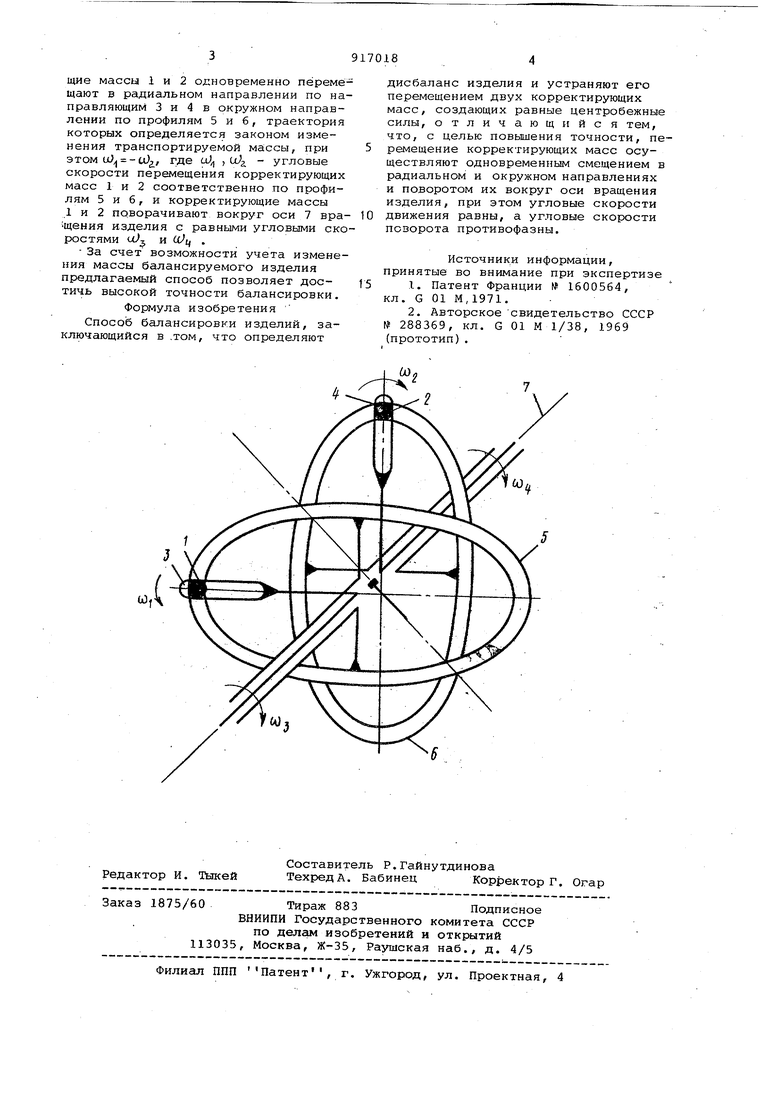

На чертеже изображена схема пе20ремещения корректирующих масс.

Способ балансировки изделий, например, связанного с опорами транспортера с переменной транспорт 1руемой массой, заключается в следующем.

25

Определяется дисбаланс изделия. Корректирующие массы 1 и 2 совмещают и располагают на линии, проходящей через ось вращения корректирующих масс и противофазно направлению 30 дисбаланса, после чего корректирующие массы 1 и 2 одновременно перемещают в радиальном направлении по направляющим 3 и 4 в окружном направлении по профилям 5 и б, траектория которых определяется законом изменения транспортируемой массы, при этом uJ -uJ, где и} , (jJ - угловые скорости перемещения корректирующих масс 1 и 2 соответственно по профилям 5 и 6, и корректирующие массы .1 и 2 поворачивают вокруг оси 7 вра щения изделия с равными угловыми скоростями о/з Ч

За счет возможности учета изменения массы балансируемого изделия предлагаемый способ позволяет достичь высокой точности балансировки.

Формула изобретения Способ балансировки изделий, заключающийся в .том, что определяют

дисбаланс изделия и устраняют его перемещением двух корректирующих масс, создающих равные центробежные силы, отличающийс я тем, что, с целью повышения точности, перемещение корректирующих масс осуществляют одновременным смещением в радиальном и окружном направлениях и поворотом их вокруг оси вращения изделия, при этом угловые скорости движения равны, а угловые скорости поворота противофазны.

Источники информации, принятые во внимание при экспертизе 1. Патент Франции № 1600564, кл. G 01 М,1971.

2. Авторское свидетельство СССР № 288369, кл. G 01 М 1/38, 1969 (прототип).
