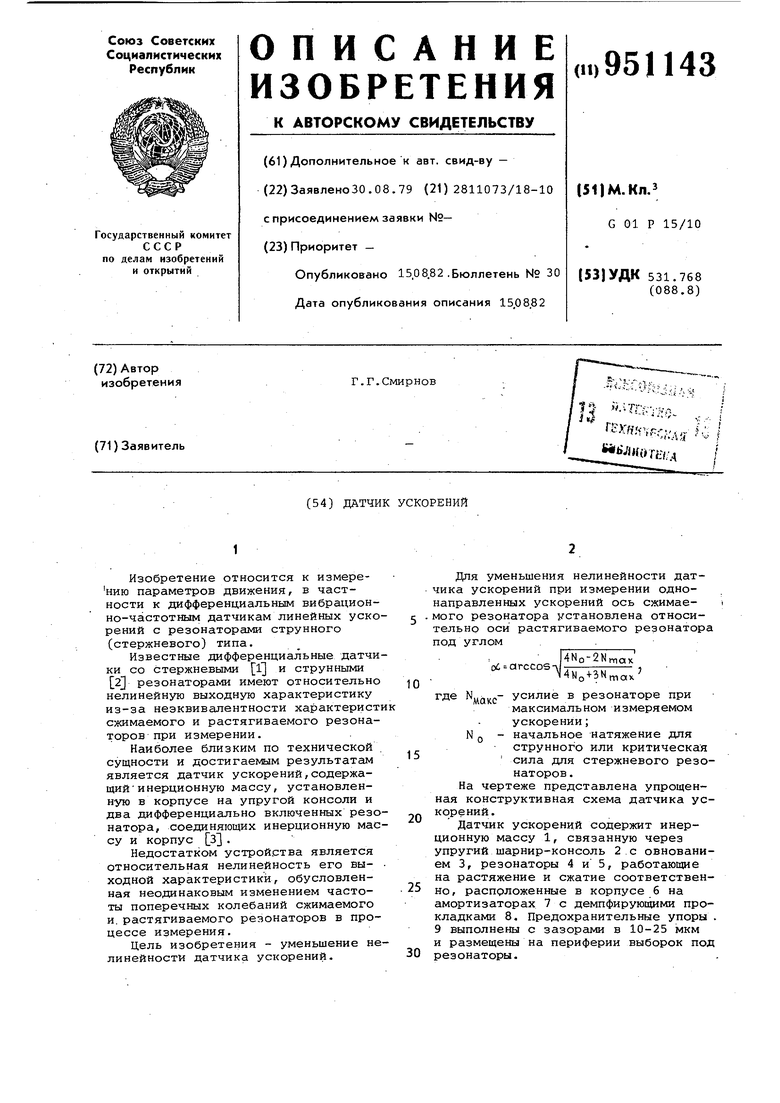

Изобретение относится к измерению параметров движения, в частности к дифференциальным вибрационно-частотным датчикам линейных ускорений с резонаторами струнного (стержневого) типа.
Известные дифференциальные датчики со стержневыми 1 и струнными 2J резонаторами имеют относительно нелинейную выходную характеристику из-за неэквивалентности характеристик сжимаемого и растягиваемого резонаторов при измерении.
Наиболее близким по технической . сущности и достигаемым результатам является датчик ускорений,содержащий инерционную массу, установленную в корпусе на упругой консоли и два дифференциально включенных резонатора, соединяющих инерционную массу и корпус зЗ .
Недостатком устройства является относительная нелинейность его вы- ходной характеристики, обусловленная неодинаковым изменением частоты поперечных колебаний сжимаемого и. растягиваемого резонаторов в процессе измерения.
Цель изобретения - уменьшение нелинейности датчика ускоренийДля уменьшения нелинейности датчика ускорений при измерении однонаправленных ускорений ось сжимаемого резонатора установлена относительно оси растягиваемого резонатора под углом.
4No-2NniaK
o6 arccos
4)J -t-3N
max
10
где N
усилие в резонаторе при
MdKC максимальном измеряемом ускорении; N Q - начальное натяжение для
струнного или критическая
15 сила для стержневого резонаторов .

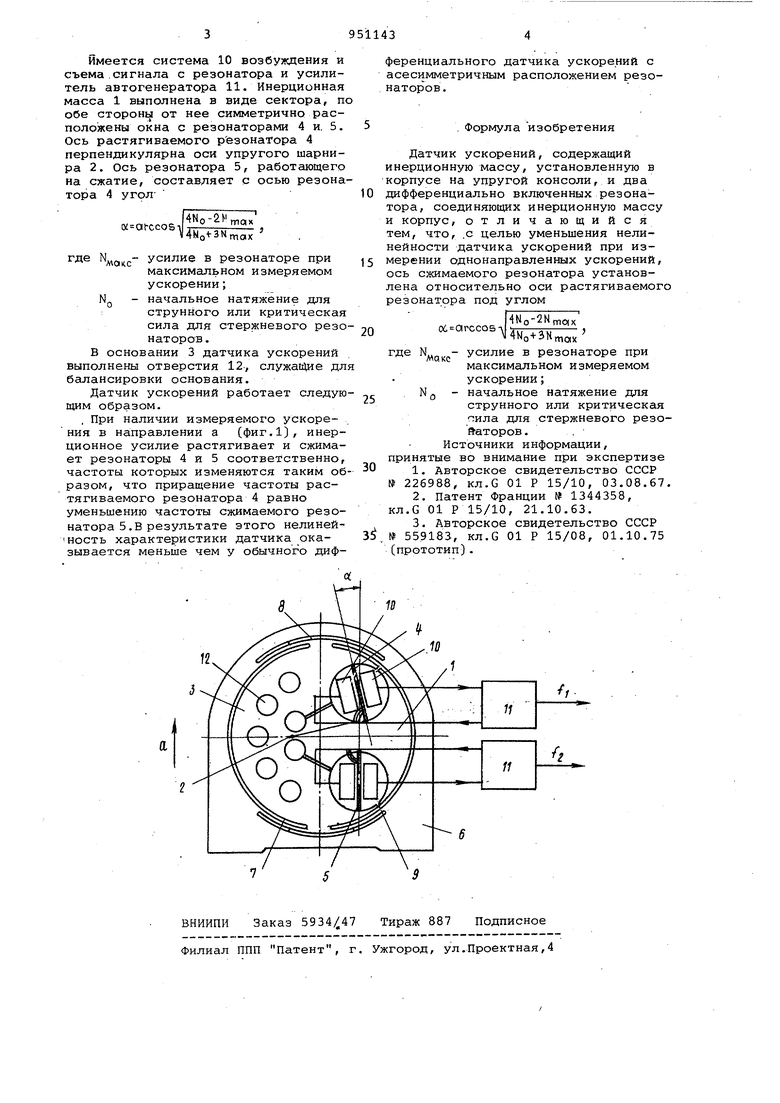

На чертеже представлена упрощенная конструктивная схема датчика ускорений.
20
Датчик ускорений содержит инерционную массу 1, связанную через упругий шарнир-консоль 2с овнованием 3, резонаторы 4 и 5, работающие на растяжение и сжатие соответствен25но, расположенные в корпусе б на амортизаторах 7 с демпфирующими прокладками 8. Предохранительные упоры . 9 выполнены с зазорами в 10-25 мкм и размещены на периферии выборок под
30 резонаторы.
