Способ приготовления растворов простых эфиров целлюлозы и поливинилового спирта Советский патент 1982 года по МПК C08J3/02 B01F1/00

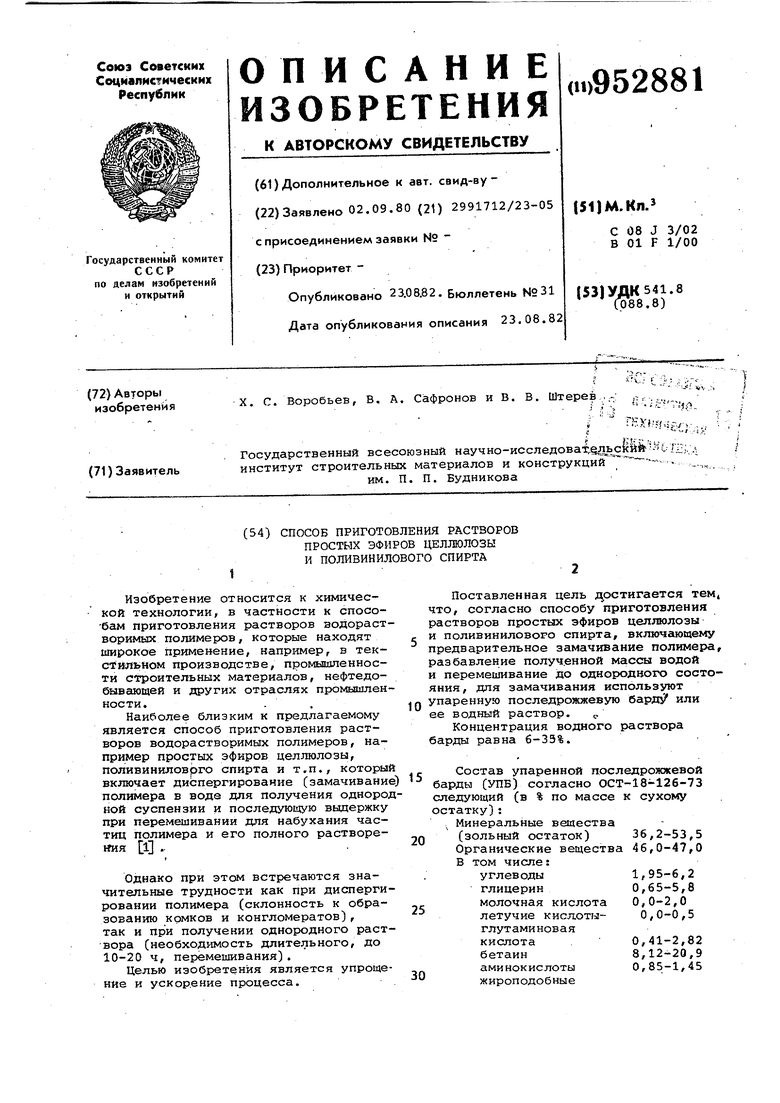

(54) СПОСОБ ПРИГОТОВЛЕНИЯ РАСТВОРОВ ПРОСТЫХ ЭФИРОВ ЦЕЛЛЮЛОЗЫ И ПОЛИВИНИЛОВОГО СПИРТА Изобретение относится к химической технологии, в частности к способам приготовления растворов водораст воримых полимеров, которые находят широкое применение, например, в текстильном производстве, промышленности строительных материалов, нефтедобывсШщей и других отраслях промышлен ности. Наиболее близким к предлагаемому является способ приготовления растворов водорастворимых полимеров, например простых эфиров целлюлозы, поливиниловрго спирта и т.п., которы включает диспергирование (замачивани полимера в воде для получения одноро ной суспензии и последующую выдержку при перемешивании для набухания частиц полимера и его полного растворейия 1 .. Однако при этом встречаются значительные трудности как при диспергировании полимера (склонность к образованию комков и конгломератов), так и при получении однородного раствора (необходимость длительного, до 10-20 ч, перемешивания). Целью изобретения является упрощение и ускорение процесса. Поставленная цель j ocTHraeTCH тем, что, согласно способу приготовления растворов простых эфиров целлюлозы и поливинилового спирта, включающему предварительное замачивание полимера, разбавление полученной массы водой и перемешивание до однородного состояния, для замачивания используют упаренную последрожжевую барду или ее водный раствор. Концентрация водного раствора барды равна 6-35%. Состав упаренной последрожжевой барды (УПВ) согласно ОСТ-18-126-73 следующий (в % по массе к сухому остатку): , Минеральные вещества (зольный остаток)36,2-53,5 Органические вещества46,0-47,0 В том числе; углеводы1,95-6,2 глицерин0,65-5,8 молочная кислота0,0-2,0 летучие кисл.оты- 0,0-0,5 глутаминовая кислота0,41-2,82 бетаин8,12-20,9 аминокислоты0,85-1,45 жироподобные

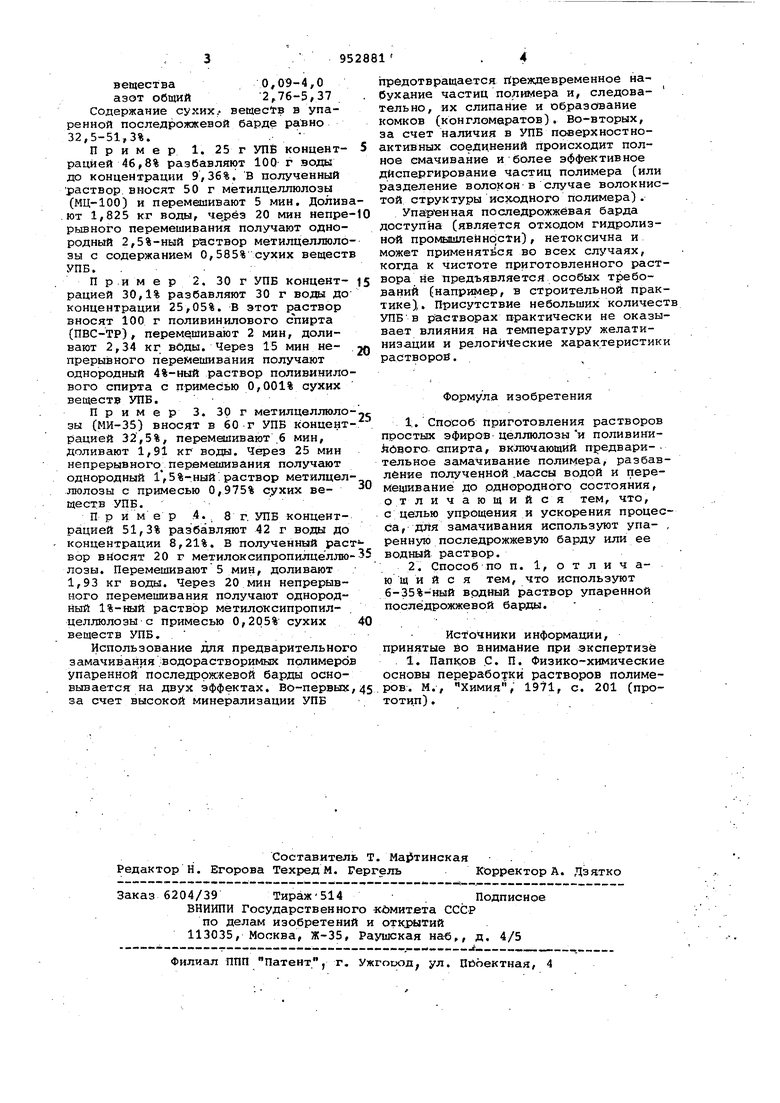

вещества 0,09-4,0 азот общий 2,76-5/37

Содержание сухих., веществ в упаренной последрожжевой барде равно 32,5-51,3%.

Пример 1. 25 г УПБ концентрацией 46,8% разбавляют 100 г эоды до концентрации 9,36%. В полученный раствор, вносят 50 г метилцеллюлозы (МЦ-100) и перемешивают 5 мин. Доливают 1,825 кг воды, 20 мин непрерывного перемешивания получают однородный 2,5%-ный раствор метилцеллюлозы с содержанием 0,585% сухих веществ УПБ. .

Пример2. 30 г УПБ концентрацией 30,1% разбавляют 30 г воды до концентрации 25,05%. В этот р аствор вносят 100 г поливинилового сЪирта (ПВС-ТР) , переме(шивают 2 мин, доливают 2,34 кг вбды. Через 15 мин непрерывного перемешивания получают однородный 4%-ный раствор поливинилового спирта с примесью 0,001% сухих веществ УПБ.

Пример 3. 30 г метилцеллюлозы (МИ-35) вносят в 60 г УПБ концент{зацией 32,5%, перемешивают ,6 мин, доливают 1,91 кг воды. Через 25 мин непрерывного перемешивания получают однородный Г, 5%-ный. раствор метилцеллюлозы с примесью 0,975% сухих веществ УПБ,

Пример .4, 8 г. УПБ концентрацией 51,3% разбавляют 42 г воды до концентрации 8,21%. В полученный раст вор вносят 20 г метилоксипропилцеллюлозы. Перемешивают 5 мин, доливают 1,93 кг воды. Через 20 мин непрерывного перемешивания получают однородный 1%-ный раствор метилоксипропилцеллюлозы с примесью 0,205% сухих веществ УПБ.

Использование для предварительного замачивания /водорастворимых полимеров упаренной последрржгкевой барды основывается на двух эффектах, во-первых, за счет высокой минерализации УПБ

предотвращается йреждевременное набухание частиц полимера и, следовательно, их слипание и образсгвание комков (конгломератов). Во-вторых, за счет наличия в УПБ поверхностноактивных соединений происходит полное смачивание и более эффективное диспергирование частиц полимера (или разделение волокон в случае волокнистой структуры исходного полимера), Упар-енная последрожжевая барда доступна (является отходом гидролизной промышлейнсзсфи) , нетоксична и может применяться во всех случаях, когда к чистоте приготовленного раствора не предъявляется особых требований (например, в строительной практике). Присутствие небольших количест УПБв растворах практически не оказывает влияния на температуру желатинизации и релогйческие характеристики растворов,

Формула изобретения

1,Способ приготовления растворов простых эфиров целлюлозы и поливинийбвого- спирта, включающий предвари-, тельное замачивание полимера, разбавление полученной .массы водой и перемешивание до однородного состояния, отли ч ающи и ся тем, что,

с целью упрощения и ускорения процесса, для замачивания используют упаренную последрожжевую барду или ее водный раствор,

2,Способ по п, 1, о т л и ч аЮ щ и и с я тем, что используют 6-35%-ный водный раствор упаренной последрожжевой барды,

Источники информации, принятые во внимание при экспертизе

1, Папк,ов С. П. Физико-химические основы переработки растворов полимеров, М,, Химия, 1971, с, 201 (прототип) .
