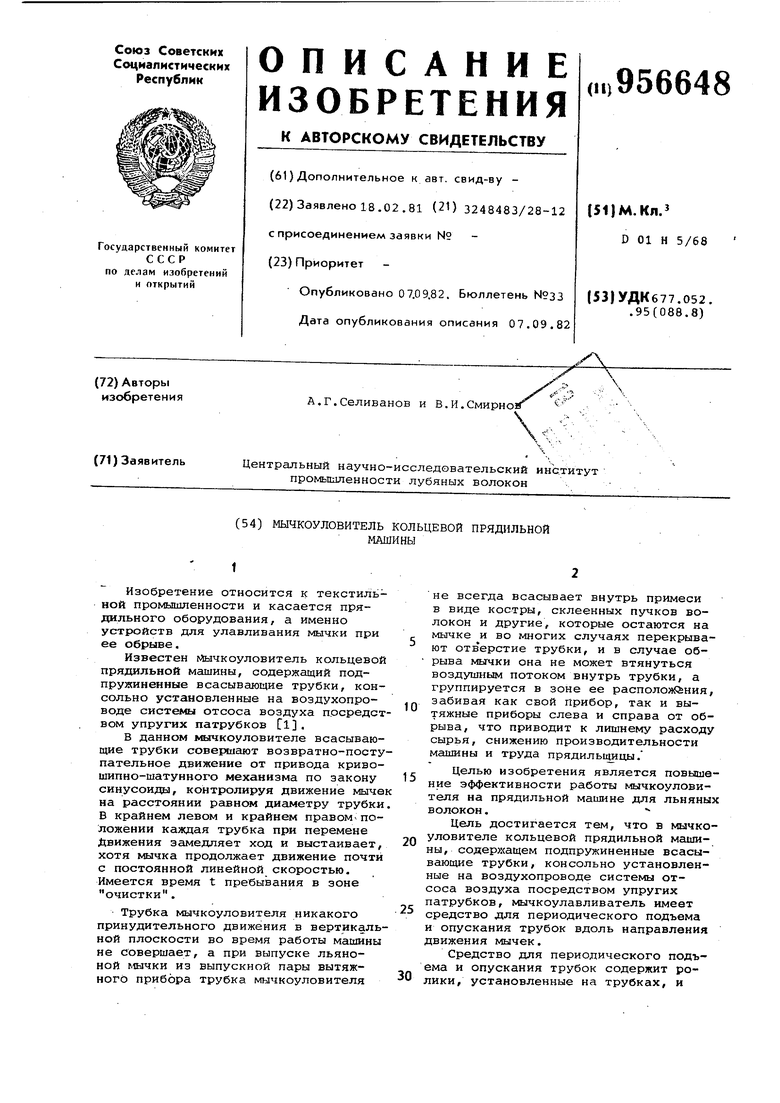

Мычкоуловитель кольцевой прядильной машины Советский патент 1982 года по МПК D01H5/68

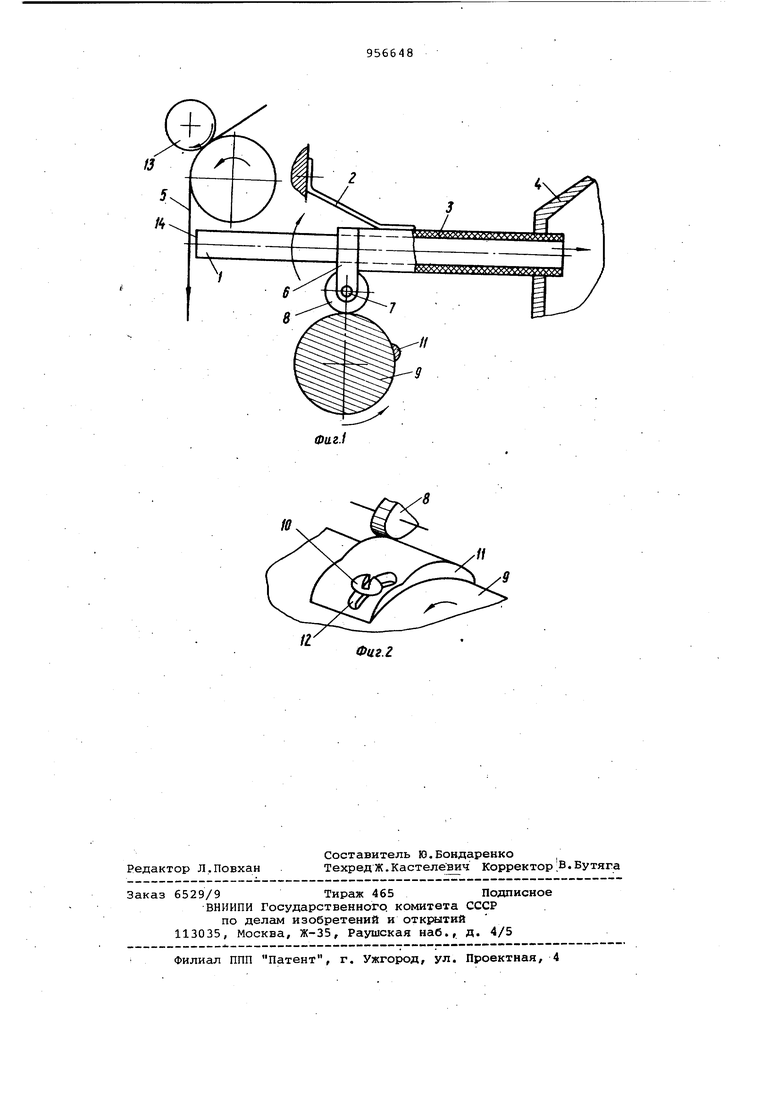

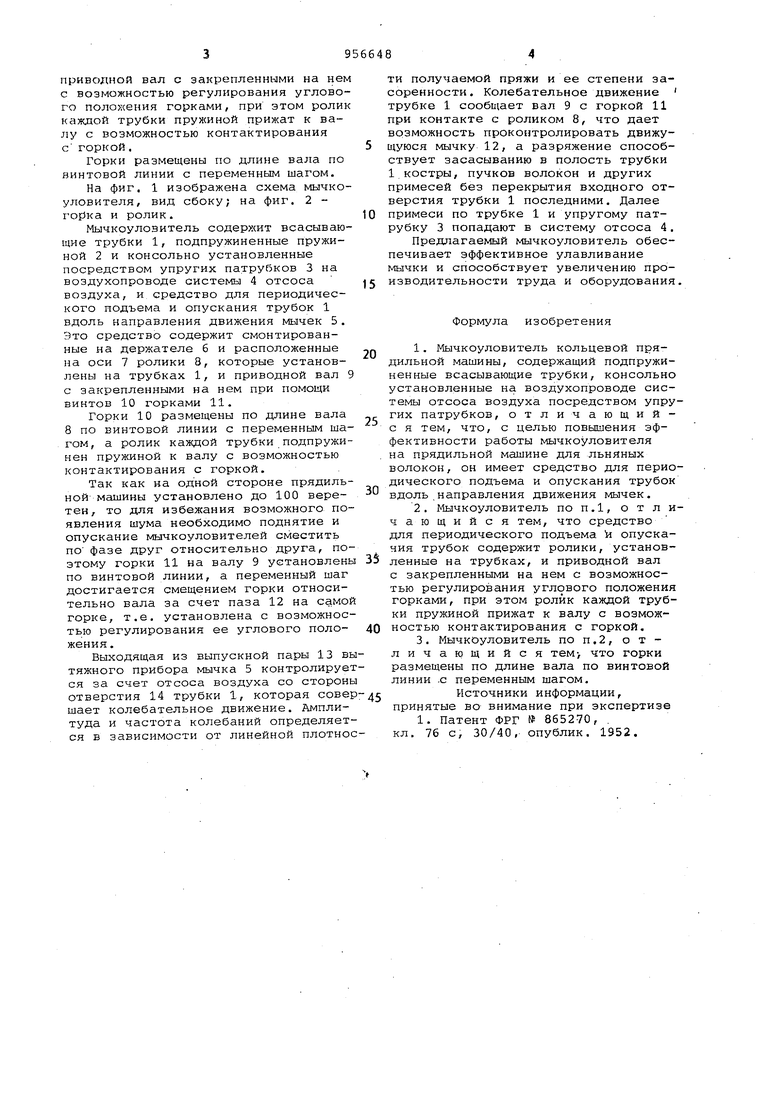

приводной вал с закрепленными на нем с возможностью регулирования углового положения горками, при этом ролик каждой трубки пружиной прижат к валу с возможностью контактирования с горкой. Горки размещены по длине вала по винтовой линии с переменным шагом. На фиг, 1 изображена схема мычкоуловителя, вид сбоку; на фиг. 2 гор1ка и ролик. Мычкоуловитель содержит всасывающие трубки 1, подпружиненные пружиной 2 и консольно установленные посредством упругих патрубков 3 на воздухопроводе системы 4 отсоса воздуха, и средство для периодического подъема и опускания трубок 1 вдоль направления движения мычек 5. Это средство содержит смонтированные на держателе 6 и расположенные на оси 7 ролики 8, которые установлены на трубках 1, и приводной вал с закрепленными на нем при помощи винтов 10 горками 11. Горки 10 размещены по длине вала 8 по винтовой линии с переменным ша гом, а ролик каждой трубки подпружи нен пружиной к валу с возможностью контактирования с горкой. Так как на одной стороне прядиль ной машины установлено до 100 веретен, то для избежания возможного по явления шума необходимо поднятие и опускание мычкоуловителей сместить ПО фазе друг относительно друга, по этому горки 11 на валу 9 установлен по винтовой линии, а переменный шаг достигается смещением горки относительно вала за счет паза 12 на само горке, т.е. установлена с возможнос тью регулирования ее углового положения. Выходящая из выпускной пары 13 в тяжного прибора мычка 5 контролируе ся за счет отсоса воздуха со сторон отверстия 14 трубки 1, которая сове шает колебательное движение. Амплитуда и частота колебаний определяет ся в зависимости от линейной плотно ти получаемой пряжи и ее степени засоренности. Колебательное движение трубке 1 сообщает вал 9 с горкой 11 при контакте с роликом 8, что дает возможность проконтролировать движущуюся мычку 12, а разряжение способствует засасыванию в полость трубки 1 костры, пучков волокон и других примесей без перекрытия входного отверстия трубки 1 последними. Далее примеси по трубке 1 и упругому патрубку 3 попадают в систему отсоса 4. Предлагаемый мычкоуловитель обеспечивает эффективное улавливание мычки и способствует увеличению производительности труда и оборудования. Формула изобретения 1.Мычкоуловитель кольцевой прядильной машины, содержащий подпружиненные всасывающие трубки, консольно установленные на воздухопроводе системы отсоса воздуха посредством упругих патрубков, отличающийс я тем, что, с целью повышения эффективности работы мычкоуловителя на прядильной машине для льняных волокон, он имеет средство для периодического подъема и опускания трубок вдоль.направления движения мычек. 2.Мычкоуловитель по п.1, о т л ичающийся тем, что средство для периодического подъема и опускания трубок содержит ролики, установленные на трубках, и приводной вал с закрепленными на нем с возможностью регулирования углсэвого положения горками, при этом ролик каждой трубки пружиной прижат к валу с возможностью контактирования с горкой. 3.Мычкоуловитель по п.2, о т личающийся тем-, что горки размещены по длине вала по винтовой линии .с переменным шагом. Источники информации, принятые во внимание при экспертизе 1. Патент ФРГ № 865270, . кл. 76 с, 30/40, опублик. 1952.

fO

Фиг. I
