РУЧНОЙ КУЛЬТИВАТОР Российский патент 2020 года по МПК A01B1/06 A01B1/22

Изобретение относится к области сельскохозяйственного машиностроения и может найти применение при обработке посадочных площадей.

Известны ручные культиваторы Кривулина В.Н. по патентам RU 10506 U1, RU 189490, RU 2153787.

Однако они отличаются малой производительностью, так как разовый захват обрабатываемой почвы мал, в работе участвуют в основном мышцы рук, ручные культиваторы не имеют явно выраженного направляющего устройства, что затрудняет направить рыхлительные органы в нужное место.

Указанные недостатки устраняются тем, что ручки на рукояти расположены наклонно вверх, а нижняя часть вертикального вала снабжена центрирующим штырем, а рыхлительные элементы закреплены на радиальных кронштейнах.

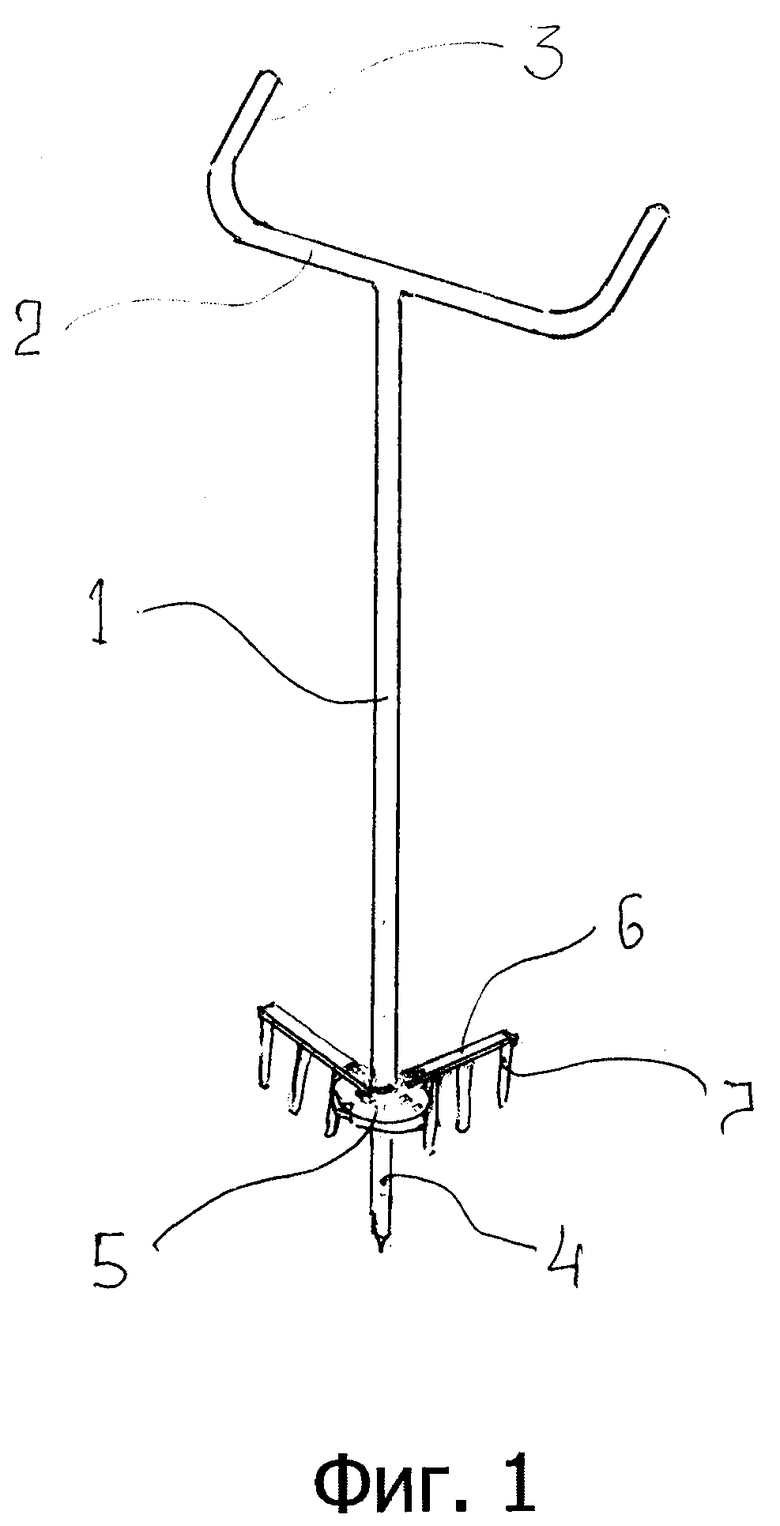

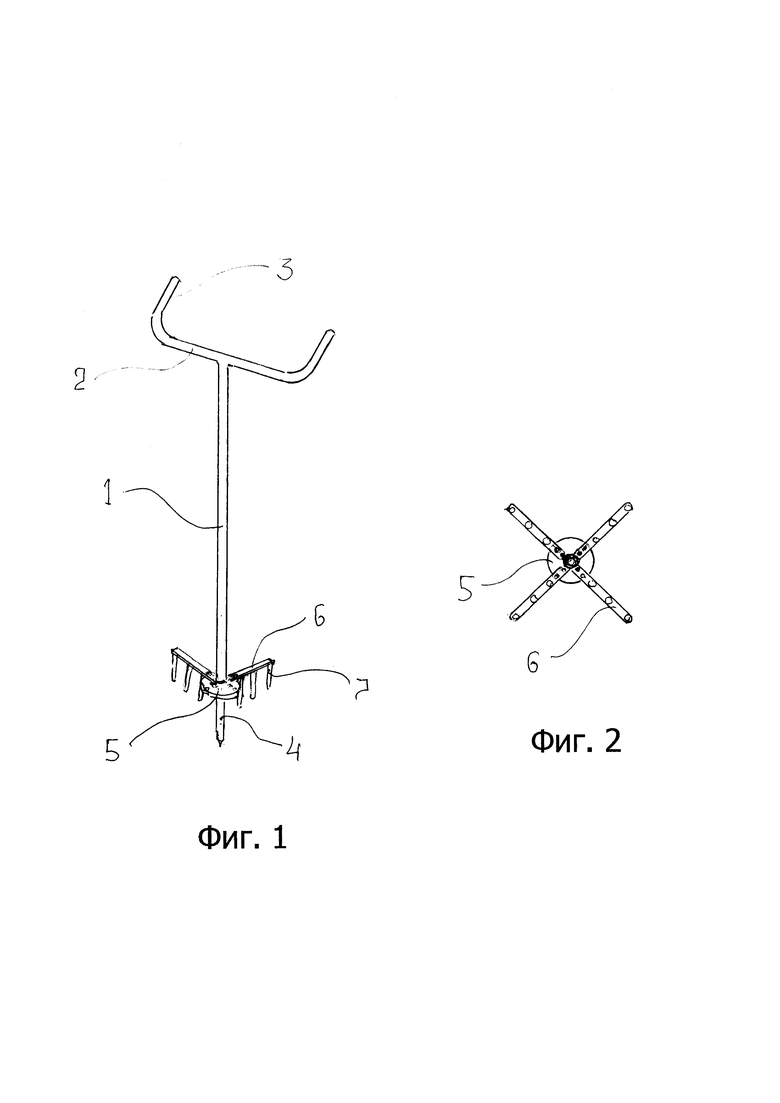

На фиг. 1 показан общий вид ручного культиватора, на фиг. 2, на виде сверху показано расположение радиальных кронштейнов для рыхлительных элементов.

Ручной культиватор состоит из вертикального вала 1 с закрепленной под прямым углом рукояти 2 снабженной вертикально-наклонными рукоятями 3. Нижний конец вертикального вала 1 оканчивается центрирующим штырем 4 и фланцем 5 с отверстиями расположенными со сдвигом 90 градусов, к которым крепится кронштейны 6 с рыхлительными элементами 7.

При использовании, в зависимости от состояния почвы, пользователь устанавливает либо все четыре кронштейна 6 с рыхлительными элементами 7 или оставляет два, направленный в сторону ручек 3 симметрично рукояти 2.

Начало рыхления осуществляется нажатием на ручной культиватор по оси вертикального вала 1 и поворота рукояти 2 в обе стороны. Таким образом, взрыхляется сектор окружности не менее 180 градусов при двух кронштейнах 6 с рыхлительными элементами 7, а при наличии четырех - все 360 градусов. При работе ручным культиватором загружены мышцы спины и плечевого пояса, что облегчает работу по сравнению с прототипами, где нагрузка ложится на руки.

Ручной культиватор предназначен для рыхления почв с различным содержанием гумуса. Культиватор содержит горизонтальную рукоять с ручками на концах, вертикальный вал и рыхлительные элементы. Ручки на рукояти расположены наклонно вверх. Нижняя часть вертикального вала снабжена центрирующим штырем. Рыхлительные элементы закреплены на радиальных кронштейнах. При использовании культиватора работают мышцы спины и плечевого пояса, что позволяет долгое время работать без усталости. 2 ил.

Ручной культиватор, содержащий горизонтальную рукоять с ручками на концах, вертикальный вал и рыхлительные элементы, отличающийся тем, что ручки на рукояти расположены наклонно вверх, нижняя часть вертикального вала снабжена центрирующим штырем, а рыхлительные элементы закреплены на радиальных кронштейнах.
