СИСТЕМА АВТОМАТИЧЕСКОГО СБРОСА СВОБОДНО ПАДАЮЩИХ БОЕПРИПАСОВ Российский патент 2023 года по МПК B64D1/04 B64D7/00 F42B12/62

Заявляемое изобретение относится к вооружению, а именно к системам автоматического сброса свободно падающих боеприпасов при помощи летательного аппарата (БПЛА, автожир и др.).

Из уровня техники известна система сброса боеприпасов, содержащая БПЛА с кронштейном с зажимными скобами для горизонтальной установки двух боеприпасов, соединенными с приводом (https://www.youtube.com/watch?v=cHl4LrHVWy4).

Недостатками прототипа является малая емкость, незащищенность боеприпасов от внешних факторов и, как следствие, недостаточная надежность удержания боеприпасов на БПЛА, наличие риска их преждевременного сброса.

Технический результат, на достижение которого направлено заявляемое изобретение, заключается в обеспечении быстрого темпа сброса свободно падающих боеприпасов с возможностью его регулировки, оперативной замены корпуса для боеприпасов при одновременном увеличении емкости системы (до 24 боеприпасов в барабане и более в зависимости от размеров и подъемной силы БПЛА). Также достигается обеспечение равномерного сброса свободно падающих боеприпасов, что дает возможность избежать крена летательного аппарата вследствие неравномерного распределения весовой нагрузки, возникающей в результате сброса.

Заявляемый технический результат достигается тем, что система автоматического сброса свободно падающих боеприпасов содержит летательный аппарат, на нижней части которого при помощи крепления расположен корпус в виде барабана для установки боеприпасов, внутри которого друг над другом установлены, по меньшей мере, два диска, в которых соосно выполнено, по меньшей мере, два ряда отверстий для вертикальной установки боеприпасов, днище барабана выполнено с возможностью вращения при помощи электропривода, подключенного к контроллеру летательного аппарата, и оснащено, по меньшей мере, двумя расположенными друг напротив друга окнами сброса боеприпасов - по одному для каждого ряда.

Крепление барабана к летательному аппарату выполнено в виде установленной на корпусе направляющей рамки и установленного на летательном аппарате ответного удерживающего профиля.

Крепление барабана к летательному аппарату может содержать пружинную защелку, установленную на каркасе летательного аппарата.

В отверстиях дисков могут быть установлены направляющие трубки для боеприпасов.

Боеприпасы устанавливаются в отверстиях барабана хвостовиком вниз.

Корпус может быть снабжен технологическими окнами для уменьшения веса корпуса.

Заявляемое изобретение поясняется чертежами, где:

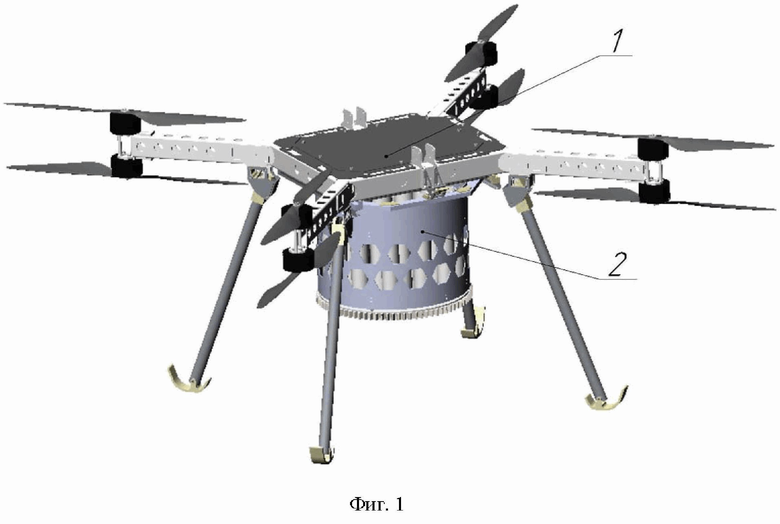

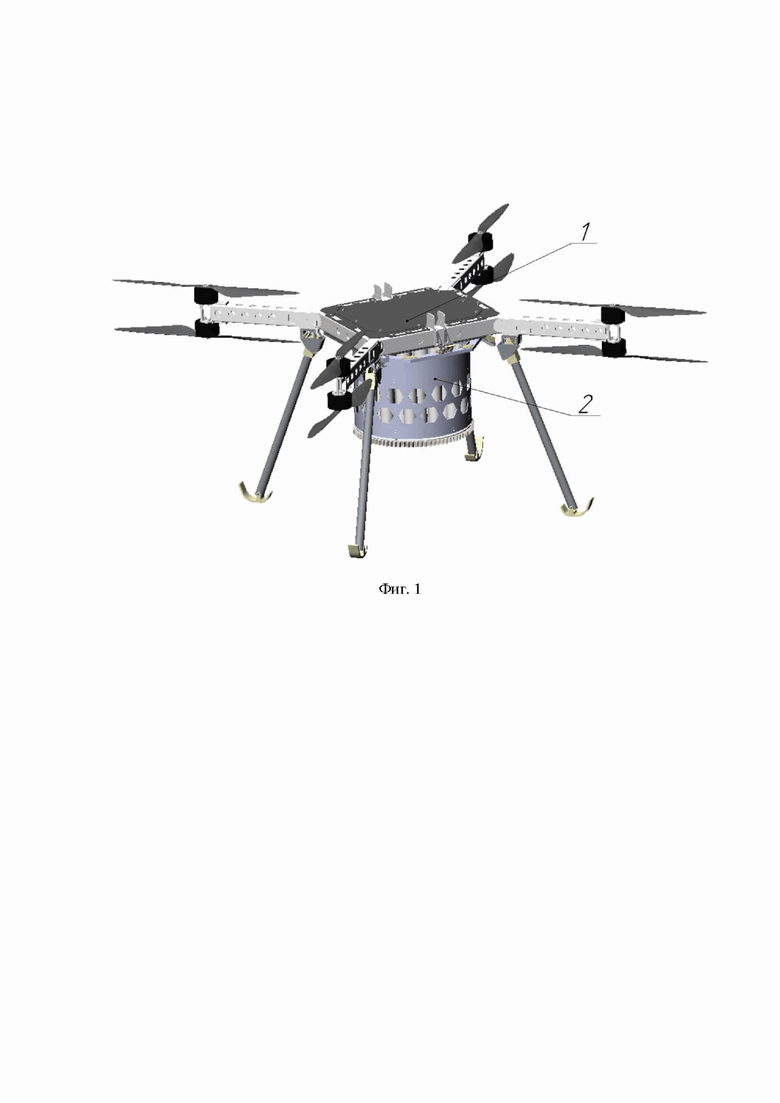

Фиг. 1 - система автоматического сброса свободно падающих боеприпасов (в аксонометрии);

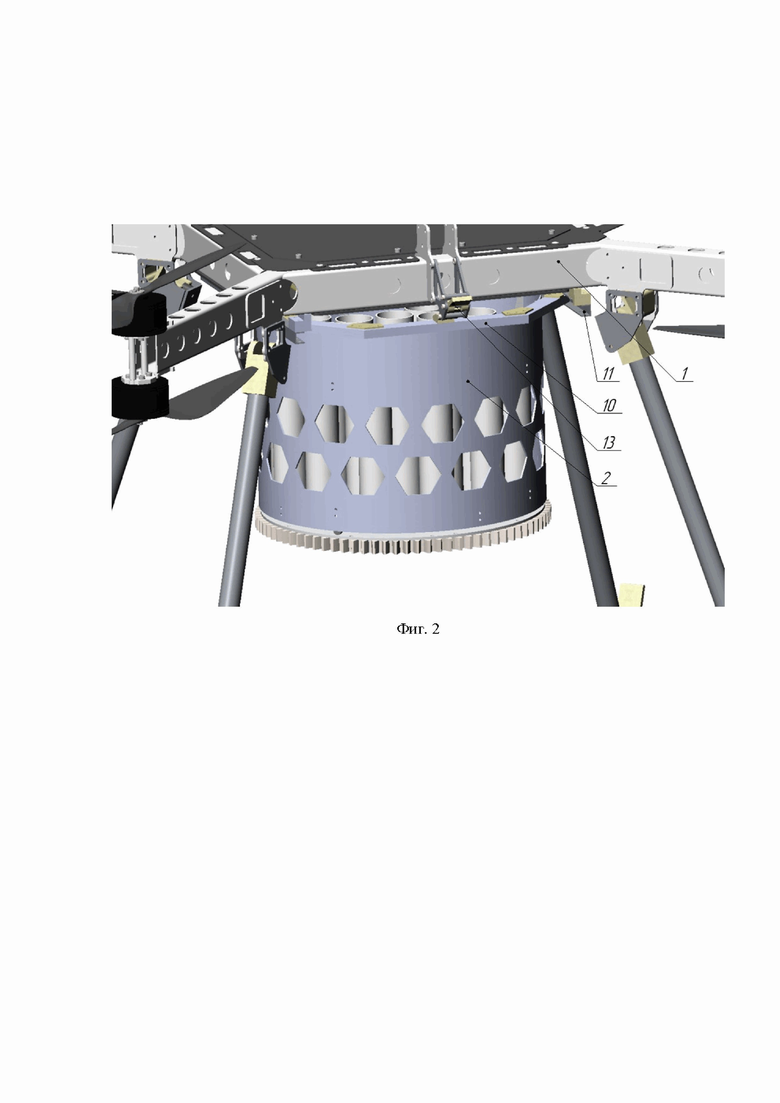

Фиг. 2 - барабан для установки боеприпасов, установленный на летательном аппарате;

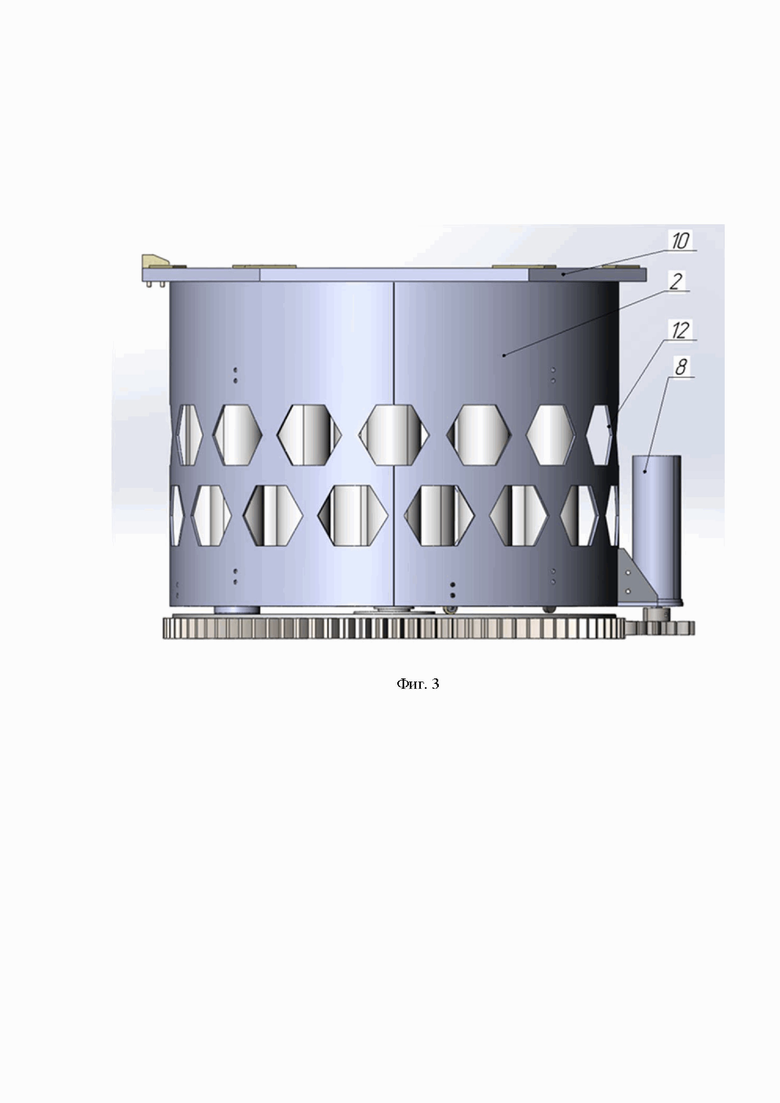

Фиг. 3 - барабан для установки боеприпасов (вид сбоку);

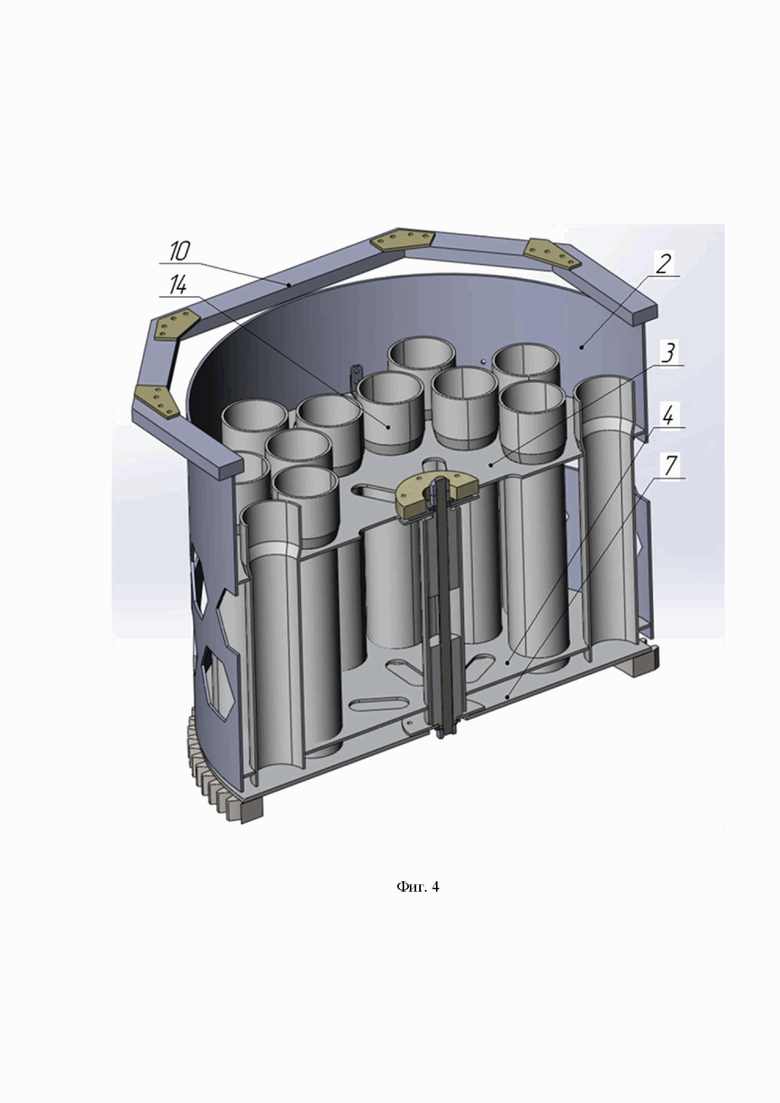

Фиг. 4 - барабан для установки боеприпасов (продольный разрез);

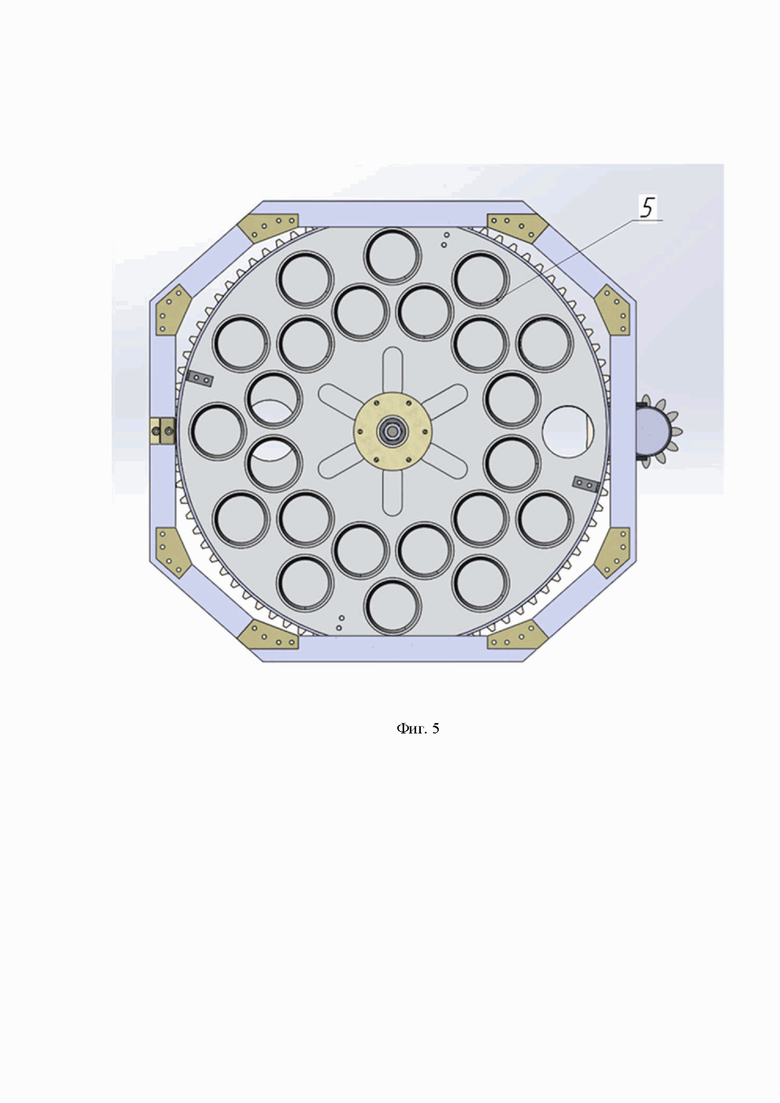

Фиг. 5 - барабан для установки боеприпасов (вид сверху);

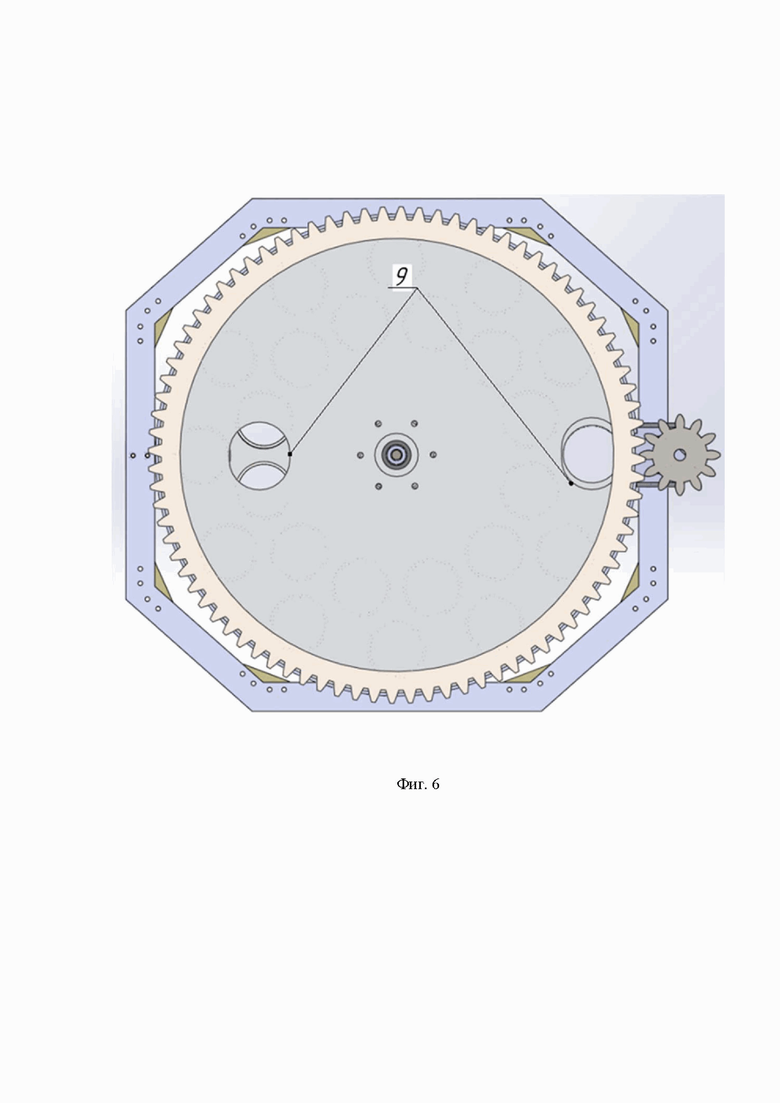

Фиг. 6 - барабан для установки боеприпасов (вид снизу).

Система автоматического сброса свободно падающих боеприпасов (Фиг. 1-6) содержит летательный аппарат 1 (БПЛА, автожир и др.), на нижней части которого при помощи крепления расположен корпус 2 в виде барабана. Внутри барабана 2 друг над другом установлены, по меньшей мере, два диска - верхний 3 и нижний 4, в которых соосно выполнено, по меньшей мере, два ряда отверстий 5 для вертикальной установки боеприпасов (на чертеже не показаны). Днище 7 барабана 2 выполнено с возможностью вращения при помощи электропривода 8, подключенного к контроллеру летательного аппарата 1, и оснащено, по меньшей мере, двумя расположенными друг напротив друга окнами 9 сброса боеприпасов - по одному для каждого ряда.

Крепление барабана 2 к БПЛА 1 выполнено в виде установленной на корпусе 2 направляющей рамки 10 и установленного на БПЛА 1 ответного удерживающего профиля 11. Данное исполнение крепления позволяет осуществить оперативную замену пустого барабана на заряженный.

Конструкция барабана 2 может быть оснащена технологическими окнами 12 для уменьшения веса корпуса.

Крепление барабана 2 к БПЛА 1 может содержать пружинную защелку 13, установленную на каркасе БПЛА 1.

Боеприпасы могут устанавливаться в отверстия 5 барабана 2 хвостовиком вниз.

В отверстиях 5 дисков 3, 4 установлены направляющие трубки 14 для боеприпасов, предназначенные для повышения устойчивости боеприпасов в отверстиях дисков. Направляющие трубки 14 внутри конструкции барабана 2 обеспечивают защиту свободно падающих боеприпасов от воздействия факторов окружающей среды в ходе эксплуатации.

Система автоматического сброса свободно падающих боеприпасов работает следующим образом.

Снаряжение барабана 2 боеприпасами осуществляется подачей боеприпасов в отверстия 5 через окна сброса 9 дисков 3, 4 при вращении днища 7 барабана.

Боеприпасы могут устанавливаться в барабан 2 хвостовиками вниз, что позволяет избежать детонации боеприпасов при падении их с малой высоты.

После полного заряда боеприпасами барабан 2 устанавливается при помощи установленной на барабане 2 направляющей рамки 10 и установленного на БПЛА 1 ответного удерживающего профиля 11. БПЛА 1 доставляет боеприпасы до места сброса, после чего барабан 2 за счет электропривода 8 начинает вращаться вокруг своей оси, последовательно подводя окна 9 сброса под уложенные в отверстиях 5 боеприпасы. Окна сброса 9 каждого ряда отверстий 5 находятся напротив друг друга, что позволяет равномерно осуществлять сброс, не создавая крен БПЛА смещением центра тяжести нагрузки.

При вращении барабана 2 боеприпасы последовательно друг за другом в каждом из рядов, поочередно по одному боеприпасу из каждого ряда, начинают сбрасываться под силой тяжести в окна 9 сброса, что позволяет сбрасывать боеприпасы равномерно по оси вращения барабана. Тем самым не создается смещения центра тяжести на нагрузке и, как следствие, крена, нарушения устойчивости, как правило, зависшего в момент сброса БПЛА 1. При этом заявляемая система обеспечивает высокий темп сброса боеприпасов.

После сброса боеприпасов и возвращения БПЛА к точке старта при необходимости производят оперативную смену корпуса 2 с боеприпасами, за счет быстросъемной конструкции крепления, обеспечивая высокий темп пополнения боекомплекта.

Таким образом, заявляемое изобретение позволяет обеспечить быстрый темп сброса свободно падающих боеприпасов с возможностью его регулировки, оперативную замену корпуса с боеприпасами при одновременном увеличении емкости системы, равномерный сброс свободно падающих боеприпасов, что дает возможность избежать крена летательного аппарата вследствие неравномерного распределения весовой нагрузки, возникающей в результате сброса.

Изобретение относится к вооружению. Система автоматического сброса свободно падающих боеприпасов содержит летательный аппарат, на нижней части которого при помощи крепления расположен корпус в виде барабана для установки боеприпасов, внутри которого друг над другом установлены диски, в которых соосно выполнены ряды отверстий для вертикальной установки боеприпасов. Днище барабана выполнено с возможностью вращения при помощи электропривода, подключенного к контроллеру летательного аппарата и оснащено расположенными друг напротив друга окнами сброса боеприпасов - по одному для каждого ряда. Изобретение направлено на повышение темпа сброса свободно падающих боеприпасов с возможностью его регулировки, оперативной замены корпуса для боеприпасов при одновременном увеличении емкости системы, а также на обеспечение равномерного сброса свободно падающих боеприпасов. 5 з.п. ф-лы, 6 ил.

1. Система автоматического сброса свободно падающих боеприпасов, содержащая летательный аппарат, на нижней части которого при помощи крепления расположен корпус в виде барабана для установки боеприпасов, внутри которого друг над другом установлены по меньшей мере два диска, в которых соосно выполнено по меньшей мере два ряда отверстий для вертикальной установки боеприпасов, днище барабана выполнено с возможностью вращения при помощи электропривода, подключенного к контроллеру летательного аппарата, и оснащено по меньшей мере двумя расположенными друг напротив друга окнами сброса боеприпасов – по одному для каждого ряда.

2. Система по п. 1, отличающаяся тем, что крепление барабана к летательному аппарату выполнено в виде установленной на корпусе барабана направляющей рамки и установленного на летательном аппарате ответного удерживающего профиля.

3. Система по любому из пп. 1 или 2, отличающаяся тем, что крепление барабана к летательному аппарату содержит пружинную защелку, установленную на корпусе летательного аппарата.

4. Система по п. 1, отличающаяся тем, что в отверстиях дисков установлены направляющие трубки для боеприпасов.

5. Система по п. 1, отличающаяся тем, что боеприпасы установлены в отверстиях барабана хвостовиком вниз.

6. Система по п. 1, отличающаяся тем, что корпус снабжен технологическими окнами для уменьшения веса корпуса.
