Покрытие высоковольтного электротехнического изделия со сниженными потерями на коронный разряд и способ его получения Российский патент 2024 года по МПК H01B5/14

Описание патента на изобретение RU2832514C1

Изобретение относится к области электротехники, более конкретно – к области создания антикоронных (противокоронных) покрытий на поверхности токопроводящих изделий любой формы, которые могут быть использованы в различных областях электротехники.

В настоящее время основными способами борьбы с коронным разрядом являются снижение напряжения в условиях, способствующих зажиганию коронного разряда (наличие на поверхности капель дождя, инея, льда), или удаление центров электрического пробоя механическими или физико-химическими методами. Наиболее активно развиваемым направлением по пассивной противокоронной защите является создание на поверхности высоковольтного оборудования специальных покрытий.

Известно, что придание поверхности различных материалов, в частности металлов и полимеров, развитой шероховатости с многомодальной морфологией позволяет управлять свойствами смачивания, а также величиной адгезии воды и льда к поверхности (патенты US 5679460, US 7150904, US 7258731, RU 2486295). Для материалов с гидрофильными свойствами, в частности металлов или поверхностей, покрытых нанометровым слоем гидрофильного вещества, такая морфология позволяет получить супергидрофильные свойства. Для материалов с гидрофобными свойствами, в частности полимеров или поверхностей, покрытых нанометровым слоем гидрофобного вещества, такая морфология позволяет получить супергидрофобные, т.е. водоотталкивающие свойства.

Известен способ создания супергидрофильного противокоронного покрытия из оксида алюминия и кремния, карбида кремния, модифицированных углеродными нанокомпозитами методом микродугового осаждения из электролита (заявка на изобретение EA 201900006 A2). При контакте капель дождя с супергидрофильными покрытими, капли растекаются в толстую водную пленку, снижающую вероятность электрического пробоя воздуха с зажиганием коронного разряда. Недостатком известного способа является техническая сложность осуществления непрерывного процесса высокотемпературного микродугового оксидирования длинного провода, а также высокая энергоемкость процесса.

Кроме того, недостатком развитой шероховатости зачастую является низкая прочность текстуры, а также слоя гидрофобного или гидрофильного материала, как к механическим и химическим нагрузкам, так и к негативным факторам, сопровождающим коронный разряд: озон, УФ-излучение, потоки заряженных ионов.

Известно, что лазерная обработка поверхности является эффективным способом придания поверхности различных материалов, в частности металлов и резины, прочной многомодальной морфологии [патент RU 2605401]. В свою очередь, обеспечение устойчивой многомодальной морфологии позволяет придать поверхности противокоронные свойства. В частности, на супергидрофильном покрытии (которое является частным случаем поверхности с многомодальной морфологией и гидрофильным материалом верхнего слоя), как отмечалось выше, капли осадков растекаются в гладкую пленку, не образующую центров электрического пробоя. Напротив, с супергидрофобного покрытия (которое является частным случаем поверхности с многомодальной морфологией и гидрофобным материалом верхнего слоя), капли самоудаляются под действием гравитации и/или ветра. Дополнительным механизмом защиты от коронного разряда в условиях, способствующих атмосферному обледенению, являются противообледенительные свойства как супергидрофобных, так и ряда супергидрофильных покрытий, которые предотвращают образование/накопление инея и льда на поверхности.

Технической проблемой, на решение которой направлено предлагаемое изобретение является обеспечение получения на поверхности электротехнического изделия покрытия, уменьшающего потери мощности на коронный разряд, и стойкого к механическим и коррозионным нагрузкам, пригодного для использования в различных климатических условиях.

Техническим результатом предлагаемого изобретения является повышение напряжения зажигания короны и уменьшение мощности потерь на коронный разряд при сохранении номинального напряжения в линии электропередач в условиях атмосферных осадков.

Указанный технический результат достигается применением покрытия, представляющего собой поверхность, на которой с помощью лазерного текстурирования сформирована многомодальная шероховатость с размерами одновременно в нанометровом и микрометровом диапазонах, в качестве покрытия высоковольтного электротехнического изделия со сниженными потерями на коронный разряд.

При этом поверхность указанного покрытия может быть дополнительно модифицирована веществом с низкой поверхностной энергией – гидрофобизатором.

Для получения заявленного покрытия применяется способ лазерного текстурирования поверхности в качестве способа получения покрытия высоковольтного электротехнического изделия со сниженными потерями на коронный разряд, заключающегося в том, что воздействуют на упомянутую поверхность сфокусированным лучом импульсного лазерного излучения с длительностью импульсов в наносекундном диапазоне, осуществляют перемещение упомянутого луча относительно упомянутой поверхности по заранее заданному закону, при этом выбирают характеристики упомянутого лазерного излучения и параметры упомянутого относительного перемещения таким образом, чтобы формировать на упомянутой поверхности многомодальную шероховатость с размерами одновременно в нанометровом и микрометровом диапазонах.

При этом возможно дополнительное модифицирование полученной поверхности веществом с низкой поверхностной энергией – гидрофобизатором, например метокси-{3-[(2,2,3,3,4,4,5,5,6,6,7,7,8,8,8-пента-дека-фторо-октил)-окси]-пропил}-силаном из паровой фазы при температуре 80–120°С или из жидкой фазы 2% (по объёму) раствором метокси-{3-[(2,2,3,3,4,4,5,5,6,6,7,7,8,8,8-пента-дека-фторо-октил)-окси]-пропил}-силана в неполярном растворителе.

Технический результат обеспечивается за счет текстурирования поверхности, включающего воздействие на поверхность сфокусированного луча лазера при перемещении луча относительно поверхности с помощью двухкоординатной отклоняющей системы (сканатора), благодаря чему образуются расплавленные и десублимированные частицы материала, при осаждении которых на нагретую область вокруг зоны испарения формируется текстура, сочетающая впадины микронных размеров вдоль траектории следования луча с наноразмерными частицами осажденного материала, прочно связанными с поверхностью основного материала благодаря диффузионному взаимопроникновению атомов (молекул) из осажденных частиц и нагретого основного материала.

Важно отметить, что простота варьирования параметрами лазерного излучения (длительность импульсов, частота их следования, мощность в импульсе) и перемещения лазерного луча относительно обрабатываемой поверхности (скорость перемещения, траектория луча) позволяет получать на обрабатываемой поверхности заданные параметры шероховатости и прецизионно формировать участки с различными текстурами, получать текстуры, обеспечивающие достижение супергидрофильного состояния на материалах, сильно различающихся по температурам плавления и испарения, теплоемкости, теплопроводности, шероховатости и т.д.

Признаки и сущность заявленного изобретения поясняются в последующем детальном описании, иллюстрируемом чертежами и графическими материалами, где показано следующее.

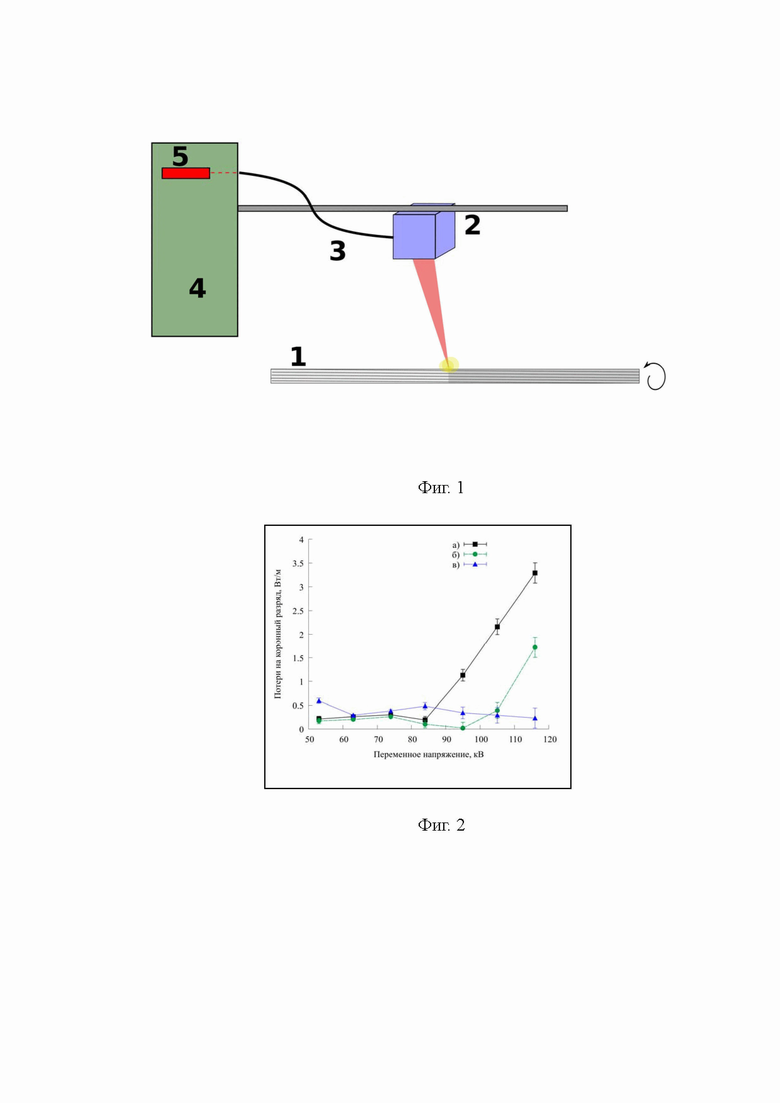

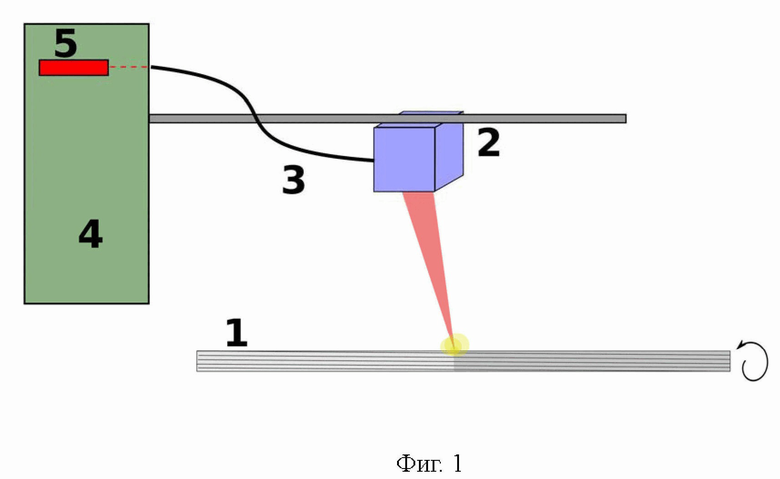

На фиг. 1 – Схема обработки поверхности лазером.

На фиг. 2 – График мощности потерь на коронный разряд в условиях дождевания при различных напряжениях.

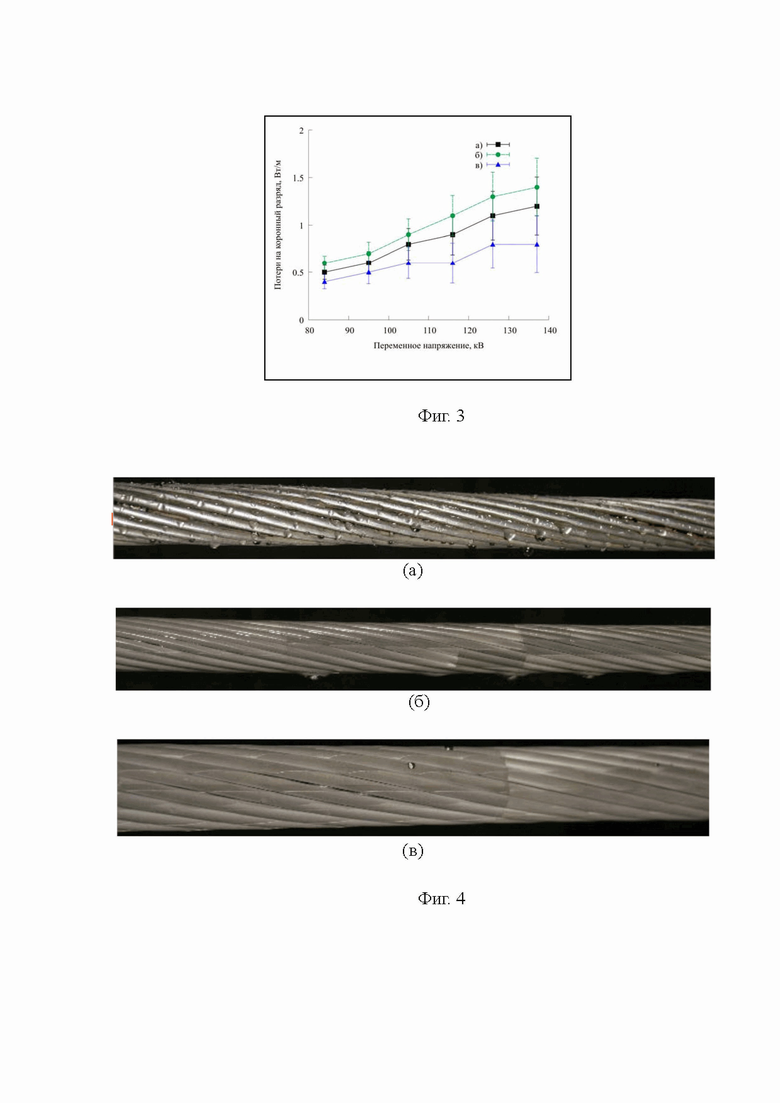

На фиг. 3 – График мощности потерь на коронный разряд в сухих условиях при различных напряжениях, подаваемых на провод 240/32.

На фиг. 4 – Фотографии проводов в условиях дождя.

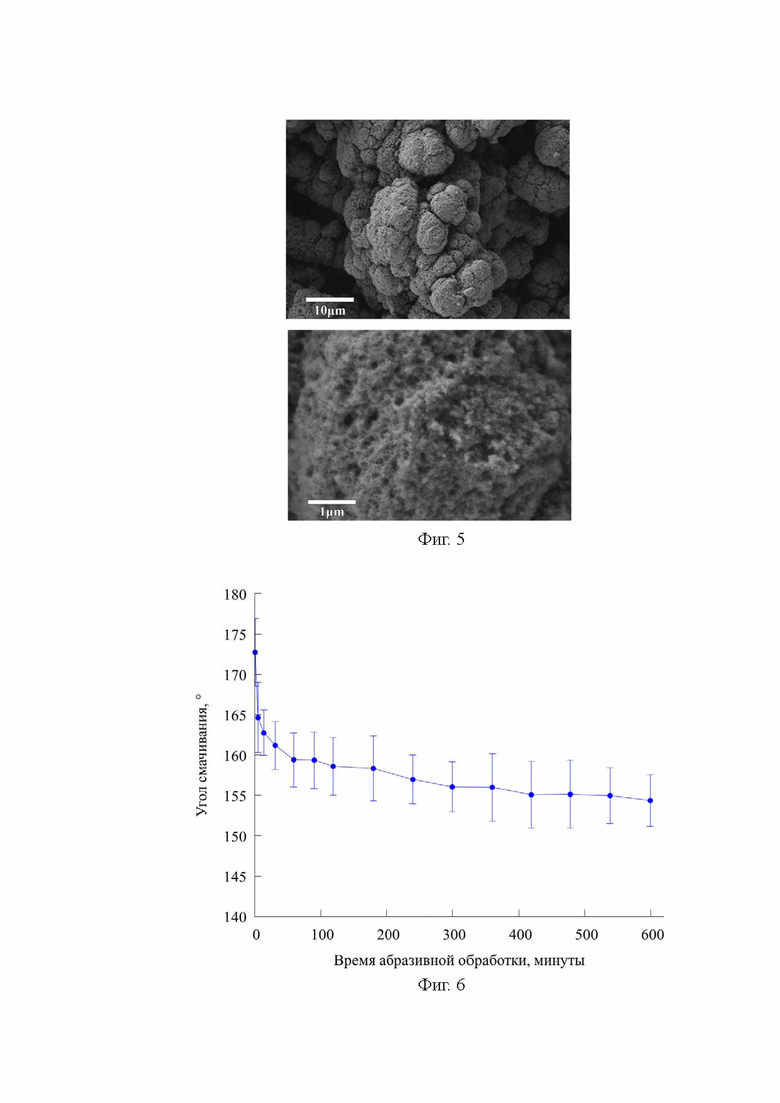

На фиг. 5 – Микрофотографии поверхности после лазерной обработки.

На фиг. 6 – График изменения угла смачивания при испытаниях согласно стандарту ASTM F735.

На фигурах приняты следующие обозначения:

1 – провод;

2 – сканатор;

3 – световод;

4 – блок управления лазерным излучателем;

5 – лазерный излучатель;

а – контрольный провод;

б – провод с покрытием согласно примеру 1;

в – провод с покрытием согласно примерам 2-3.

Способ обработки осуществляется следующим образом, схематически представленным на фиг. 1. Лазерный излучатель 5 генерирует лазерный луч, который посредством оптоволоконного световода 3 попадает в отклоняющую систему зеркал и фокусирующую систему линз сканатора 2, которые обеспечивают управление перемещением сфокусированного луча по поверхности. Одновременное цифровое управление лазерным излучателем и системой зеркал позволяет обрабатывать поверхность с заданным режимом. Простейшим режимом является движение луча по параллельным линиям на постоянном расстоянии друг от друга, что обеспечивает формирование на поверхности текстуры в виде системы бороздок и возвышений, декорированных наночастицами, осевшими из факела лазерной абляции.

В результате подобной обработки поверхность приобретает многомодальную шероховатость, обладающую супергидрофильными свойствами. Угол смачивания такой поверхности водой составляет 0°, а капли дождя при попадании на поверхность образуют пленку вдоль поверхности. За счет того, что попавшие на поверхность осадки не образуют элементы с маленьким радиусом кривизны (мелкие капли), которые локально повышают напряженность поля и способствуют развитию коронного разряда, супергидрофильная поверхность предотвращает зажигание коронного разряда при неблагоприятных погодных условиях.

Изобретение поясняется следующими примерами.

Пример 1

Электротехнический провод марки 240/32 обрабатывали лазером для получения развитой многомодальной шероховатости на внешней поверхности алюминиевой проволоки при следующих параметрах обработки: длина волны 1064 нм, длительность импульса 120 нс, частота импульсов 40 кГц, скорость луча 1000 мм/сек, плотность линий 150 л/мм. Движение луча осуществляли по параллельным линиям на постоянном расстоянии друг от друга, что обеспечило формирование на поверхности текстуры в виде системы бороздок и возвышений, декорированных наночастицами, осевшими из факела лазерной абляции. Микрофотографии поверхности после лазерной обработки показаны на фиг. 5.

Пример 2

Электротехнический провод марки 240/32 обрабатывали аналогично примеру 1, после чего осуществляли модифицирование полученной поверхности из паровой фазы при температуре 80–120°С, а в качестве гидрофобизатора использовали метокси-{3-[(2,2,3,3,4,4,5,5,6,6,7,7,8,8,8-пента-дека-фторо-октил)-окси]-пропил}-силан.

Пример 3

Электротехнический провод марки 240/32 обрабатывали аналогично примеру 1, после чего осуществляли модифицирование поверхности из жидкой фазы, а в качестве гидрофобизатора использовали 2% (по объёму) раствор метокси-{3-[(2,2,3,3,4,4,5,5,6,6,7,7,8,8,8-пента-дека-фторо-октил)-окси]-пропил}-силана в неполярном растворителе.

На фиг. 2 приведен график мощности потерь коронный разряд условиях дождя. Как видно на фиг. 2 при напряжении в 105 кВ, соответствующем по величине напряженности поля номинальному напряжению в сетях 220 кВ, потери на коронный разряд провода по примеру 1 более чем 4 раза ниже, чем на контрольном проводе. На фиг. 4 показаны фотографии проводов в условиях дождя.

На фиг. 3 приведен график мощности потерь коронный разряд в сухих условиях. Как видно на фиг. 3, мощности потерь на коронный разряд для контрольного и проводов по примерам 1-3 совпадают в пределах точности измерения.

Механическая стойкость покрытия была подтверждена сохранением функциональных характеристик (угла смачивания) в ходе длительных испытаний согласно стандарту ASTM F735 (см. фиг. 6). Результаты приведены для покрытия, полученного по примеру 2.

Коррозионная стойкость покрытия была подтверждена в ходе электрохимических испытаний по изменению тока коррозии при непрерывном погружении в коррозионно активную среду - 0.5 M водный раствор NaCl см. таблицу 1.

Таблица 1 - стойкость покрытия в ходе электрохимических испытаний

Время контакта с 0.5 M водный раствор NaCl Ток коррозии 1 час 5×10-11 А/см2 20 дней 2×10-11 А/см2

Уменьшение тока коррозии при переходе от 1 часа к 20 дням погружения связано с образованием защитной оксидной пленки. Результаты приведены для покрытия из Примера 2.

Похожие патенты RU2832514C1

название год авторы номер документа
СПОСОБ ПРИДАНИЯ СУПЕРГИДРОФОБНЫХ СВОЙСТВ ПОВЕРХНОСТИ МЕТАЛЛА 2014
  • Бойнович Людмила Борисовна
  • Емельяненко Александр Михайлович
RU2605401C2
СПОСОБ ТЕКСТУРИРОВАНИЯ ПОВЕРХНОСТИ МЕТАЛЛА 2019
  • Абляз Тимур Ризович
  • Муратов Карим Равилевич
  • Макарова Луиза Евгеньевна
  • Шлыков Евгений Сергеевич
  • Кочергин Егор Юрьевич
RU2721245C1
Способ придания супергидрофобных свойств поверхности металла 2023
  • Кобцев Виталий Дмитриевич
  • Гелиев Александр Валикоевич
  • Кулешов Павел Сергеевич
RU2815776C1
Способ обработки поверхностей металлов с многомодальной шероховатостью для придания им супергидрофобности и антикоррозионных свойств 2020
  • Кузнецов Юрий Игоревич
  • Андреев Николай Николаевич
  • Гончарова Ольга Александровна
  • Лучкин Андрей Юрьевич
RU2741028C1
СПОСОБ ПОЛУЧЕНИЯ СУПЕРГИДРОФОБНЫХ ЗАЩИТНЫХ ПОКРЫТИЙ НА ТИТАНЕ И ЕГО СПЛАВАХ 2010
  • Гнеденков Сергей Васильевич
  • Бойнович Людмила Борисовна
  • Синебрюхов Сергей Леонидович
  • Машталяр Дмитрий Валерьевич
  • Емельяненко Александр Михайлович
  • Егоркин Владимир Сергеевич
RU2441945C1
СПОСОБ ПОЛУЧЕНИЯ ЗАЩИТНЫХ СУПЕРГИДРОФОБНЫХ ПОКРЫТИЙ НА СПЛАВАХ АЛЮМИНИЯ 2014
  • Гнеденков Сергей Васильевич
  • Егоркин Владимир Сергеевич
  • Синебрюхов Сергей Леонидович
  • Вялый Игорь Евгеньевич
  • Емельяненко Алексей Михайлович
  • Бойнович Людмила Борисовна
RU2567776C1
СПОСОБ ПОЛУЧЕНИЯ ЗАЩИТНЫХ СУПЕРГИДРОФОБНЫХ ПОКРЫТИЙ НА СТАЛИ 2012
  • Гнеденков Сергей Васильевич
  • Бойнович Людмила Борисовна
  • Хрисанфова Ольга Алексеевна
  • Синебрюхов Сергей Леонидович
  • Емельяненко Александр Михайлович
  • Завидная Александра Григорьевна
  • Егоркин Владимир Сергеевич
RU2486295C1
Способ формирования супергидрофобной структуры поверхности 2023
  • Чугунков Дмитрий Владимирович
  • Кузма-Кичта Юрий Альфредович
  • Иванов Никита Сергеевич
  • Сейфельмлюкова Галина Анатольевна
  • Герасименко Анна Евгеньевна
  • Журавлев Евгений Александрович
RU2805728C1
СРЕДСТВО ДЛЯ ЗАЩИТЫ ОТ ЗАГРЯЗНЕНИЙ И ОБРАБОТАННАЯ ИМ СТРОИТЕЛЬНАЯ ПЛИТА 2006
  • Укаи Масанори
  • Ямаучи Хироюки
RU2342413C2
МЕХАНИЧЕСКАЯ СИСТЕМА, СОДЕРЖАЩАЯ ВАЛ, СОЕДИНЕННЫЙ С ПОДШИПНИКОМ, И СПОСОБ ИЗГОТОВЛЕНИЯ ТАКОЙ СИСТЕМЫ 2018
  • Дью, Мохаммаду Бокар
  • Гакон, Ев Рене Алексис
  • Про, Фабрис
RU2734266C1

Иллюстрации к изобретению RU 2 832 514 C1

Реферат патента 2024 года Покрытие высоковольтного электротехнического изделия со сниженными потерями на коронный разряд и способ его получения

Изобретение относится к области электротехники, более конкретно – к области создания противокоронных покрытий на поверхности токопроводящих изделий любой формы, которые могут быть использованы в различных областях электротехники. Применение способа лазерного текстурирования поверхности в качестве способа получения покрытия высоковольтного электротехнического изделия со сниженными потерями на коронный разряд заключается в следующем. На упомянутую поверхность воздействуют сфокусированным лучом импульсного лазерного излучения с длительностью импульсов в наносекундном диапазоне. Осуществляют перемещение упомянутого луча относительно упомянутой поверхности по заранее заданному закону. При этом выбирают характеристики упомянутого лазерного излучения и параметры упомянутого относительного перемещения таким образом, чтобы формировать на упомянутой поверхности многомодальную шероховатость с размерами одновременно в нанометровом и микрометровом диапазонах. Изобретение позволяет повысить напряжение зажигания короны и уменьшить мощность потерь на коронный разряд при сохранении номинального напряжения в линии электропередач в условиях атмосферных осадков. 2 н. и 3 з.п. ф-лы, 1 табл., 6 ил.

Формула изобретения RU 2 832 514 C1

1. Применение покрытия, представляющего собой поверхность, на которой с помощью лазерного текстурирования сформирована многомодальная шероховатость с размерами одновременно в нанометровом и микрометровом диапазонах в качестве покрытия высоковольтного электротехнического изделия со сниженными потерями на коронный разряд.

2. Применение покрытия по п. 1, отличающегося тем, что поверхность дополнительно модифицирована веществом с низкой поверхностной энергией – гидрофобизатором.

3. Способ лазерного текстурирования поверхности в качестве способа получения покрытия высоковольтного электротехнического изделия со сниженными потерями на коронный разряд, заключающийся в том, что воздействуют на упомянутую поверхность сфокусированным лучом импульсного лазерного излучения с длительностью импульсов в наносекундном диапазоне, осуществляют перемещение упомянутого луча относительно упомянутой поверхности по заранее заданному закону, при этом выбирают характеристики упомянутого лазерного излучения и параметры упомянутого относительного перемещения таким образом, чтобы формировать на упомянутой поверхности многомодальную шероховатость с размерами одновременно в нанометровом и микрометровом диапазонах.

4. Способ по п. 3, отличающийся тем, что полученную поверхность дополнительно модифицируют веществом с низкой поверхностной энергией – гидрофобизатором.

5. Способ по п. 4, отличающийся тем, что модифицирование поверхности осуществляют из паровой фазы при температуре 80–120°С, а в качестве гидрофобизатора используют метокси-{3-[(2,2,3,3,4,4,5,5,6,6,7,7,8,8,8-пента-дека-фторо-октил)-окси]-пропил}-силан.

6. Способ по п. 4, отличающийся тем, что модифицирование поверхности осуществляют из жидкой фазы, а в качестве гидрофобизатора используют 2% (по объёму) раствор метокси-{3-[(2,2,3,3,4,4,5,5,6,6,7,7,8,8,8-пента-дека-фторо-октил)-окси]-пропил}-силана в неполярном растворителе.

Документы, цитированные в отчете о поиске Патент 2024 года RU2832514C1

K.Emelyanenko et al The durability of superhydrophobic and slippery liquid infused porous surface coatings under corona discharge characteristic of the operation of high voltage power transmission lines, A
N
Frumkin Institute of Physical Chemistry and Electrochemistry, Russian Academy of Sciences, 2022, рр.6838-6844
СПОСОБ ПРИДАНИЯ СУПЕРГИДРОФОБНЫХ СВОЙСТВ ПОВЕРХНОСТИ МЕТАЛЛА 2014
  • Бойнович Людмила Борисовна
  • Емельяненко Александр Михайлович
RU2605401C2

RU 2 832 514 C1

Авторы

Емельяненко Кирилл Александрович

Бойнович Людмила Борисовна

Емельяненко Александр Михайлович

Даты

2024-12-24Публикация

2024-04-16Подача
