Устройство для валяния изделий из волокнистых материалов (фелтинг) Российский патент 2024 года по МПК D04H17/00

Настоящее изобретение касается валяльного устройства для сухого валяния волокнистых материалов, в частности шерстяных.

При сухом валянии осуществляется многократное прокалывание шерсти с помощью иглы для валяния, у которой на острие имеется крючок. С помощью крючка на острие иглы отдельные волокна шерсти при каждом движении сцепляются друг с другом. Этот процесс должен повторяться до тех пор, пока, по меньшей мере, в желаемой области не образуется прочный, сплошной слой, и волокна будут сваляны друг с другом.

Таким образом может наноситься в несколько слоев друг на друга или на имеющийся предмет и обрабатываться столько шерсти, пока не образуется желаемая форма.

Известно устройство для прошивки волос для кукол (RU 2811861 C1, A45D 2/18, D05C 15/02, опубл. 18.01.2024 г.), содержащее корпус с мотором, который через реверсивный винт вращает гайку с картриджем с закрепленной на ней иглой.

Недостатком является малая скорость движения иглы, неудобство работы из-за отсутствия регулировки положения иглы относительно руки, и недолговечность конструкции из-за изнашивания рабочих поверхностей паза в корпусе при движении гайки по нему.

Известно валяльное устройство для валяния волокнистых материалов (026280 B1, D04H 17/00, D04H 18/00, опубл. 31.03.2017 г.) содержащее корпус с электродвигателем, который через связь диск-шатун приводит в движение иглу в отверстии втулки расположенной также на корпусе.

Недостатком является сложность конструкции, малая скорость движения иглы и неудобство работы.

Известна электрическая машинка для валяния (https://www.wildberries.ru/catalog/112467099/detail.aspx?targetUrl=MS&size=203109170), содержащая иглу перемещающуюся по пластиковой трубке под действие водила установленного на приводе электродвигателя.

Недостатком является быстрый износ пары игла – пластиковая направляющая и неточность позиционирования иглы, а также возможная поломка иглы при трении о направляющую.

Технической задачей изобретения является создание устройства для валяния изделий.

Техническим результатом является возможность проведения мелких декоративных работ по валянию изделий продолжительное время с высокой точностью и безопасностью.

Задача решается, а технический результат достигается устройством для валяния изделий из шерсти, содержащим каретку с иглой, перемещаемую вдоль направляющей посредством преобразования вращательного движения от электродвигателя через шатун и водило.

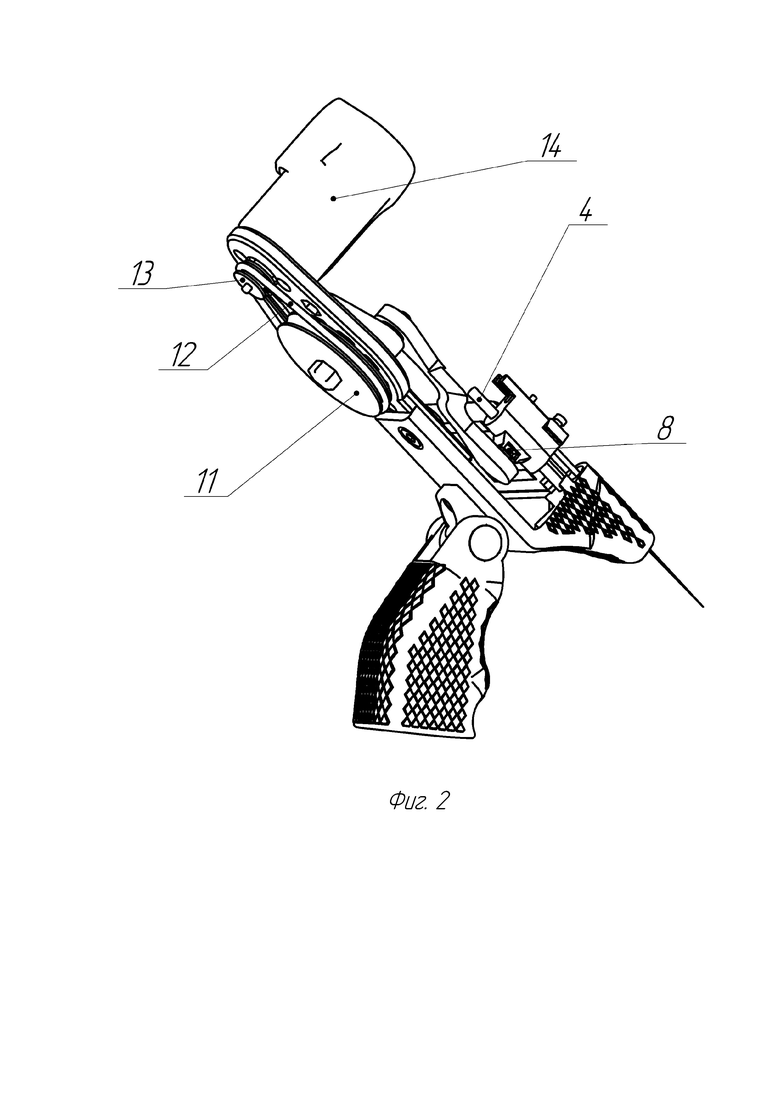

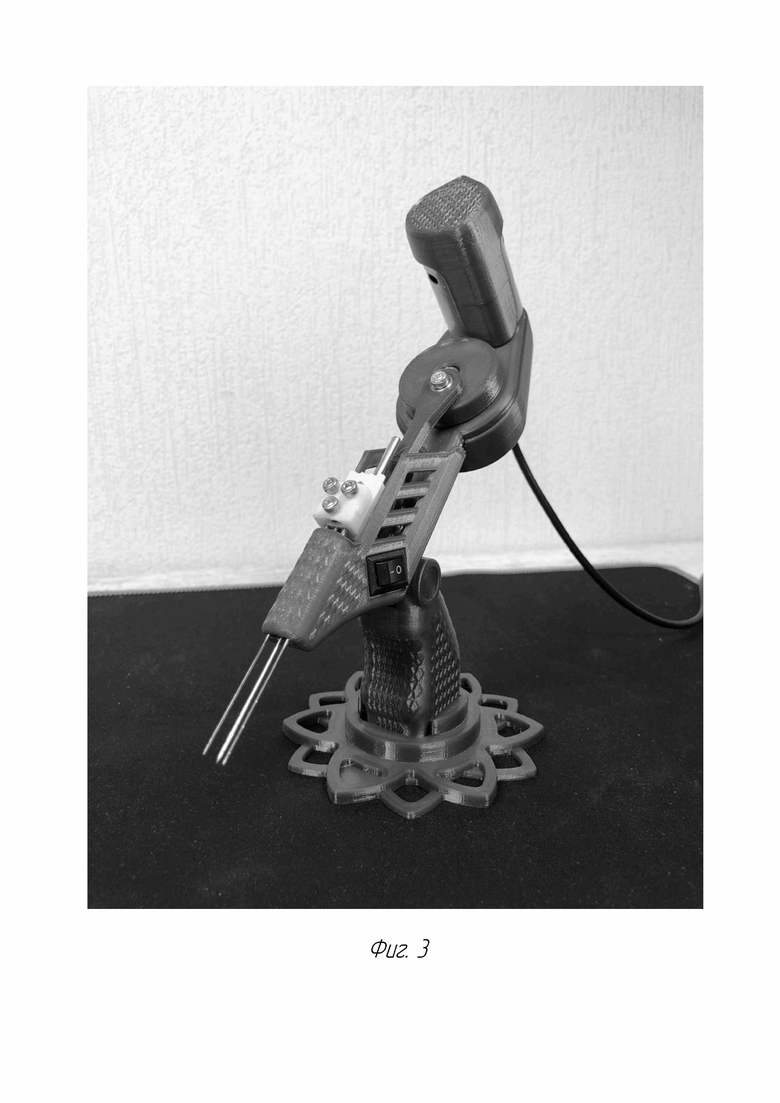

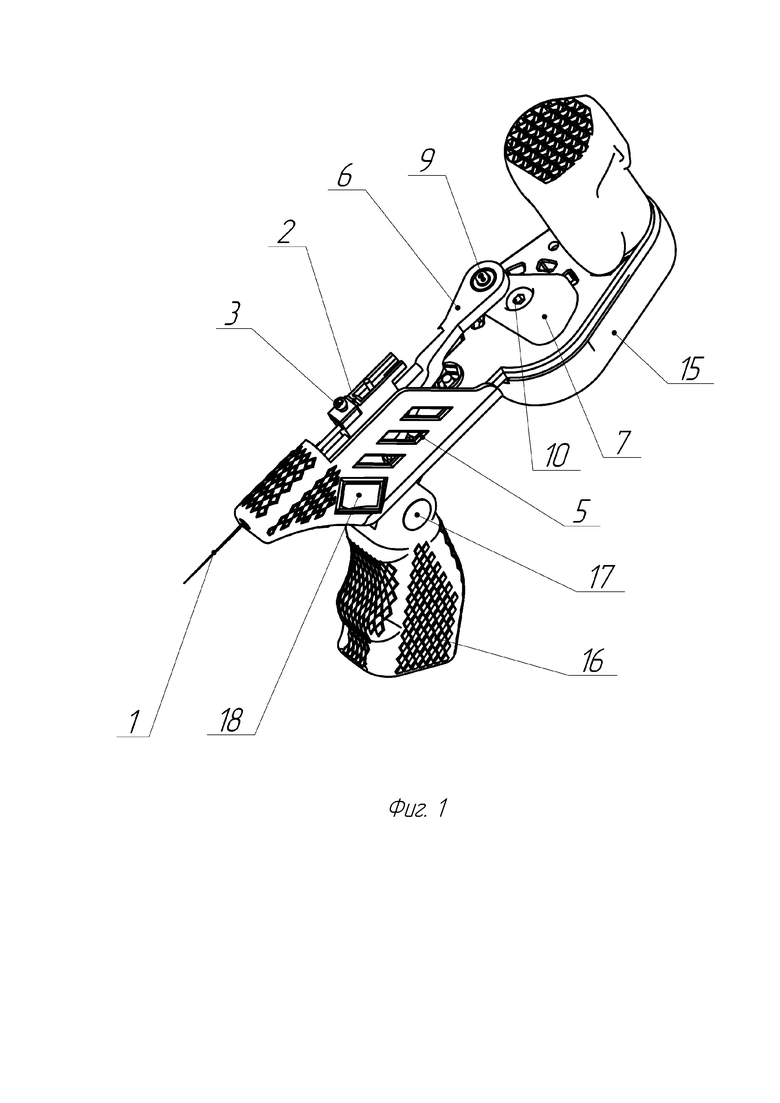

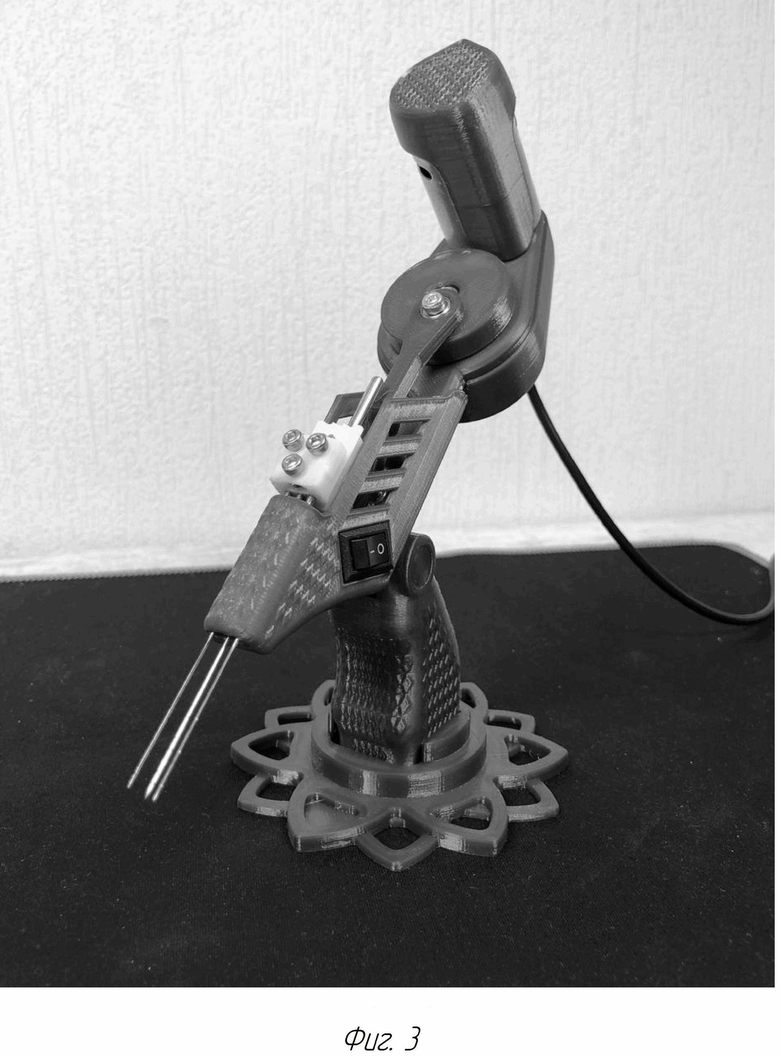

Сущность изобретения поясняется чертежами конкретного примера реализации устройства для валяния изделий из шерсти, где на фиг. 1 показан общий вид изделия в проекции спереди-сбоку, на фиг. 2 – общий вид изделия в проекции сзади-сбоку с местными разрезами, на фиг. 3 – вариант изготовленного устройства.

Устройства для валяния изделий из шерсти содержит иглу 1 закреплённую на каретке 2 посредством винта 3. Каретка 2 перемещается по направляющей 4, закрепленной в корпусе 5, при перемещении шатуна 6 и водила 7. Шатун 6 соединен с кареткой 2 через ось 8. Шатуны 6 и водило 7 соединены между собой через ось 9. Водило 7 закреплено на оси 10 шкива большого 11. На шкив большой 11 установлен ремень 12, через который передается вращение от шкива малого 13, приводимого в движение электродвигателем 14. Шкив большой 11, ремень 12 и шкив малый 13 закрыты кожухом 15. На корпусе 5 закреплена ручка 16 посредством шарнирного соединения 17. На корпусе 5 имеется кнопка 18 для включения и выключения устройства.

Поворот ручки 16 относительно корпуса 5 позволяет расположить устройство под нужным углом и упростить работу, исключив нахождение руки в неудобном положении.

Перемещение каретки 2 по направляющей 4 обеспечивает точность позиционирования иглы 1.

Выполнение передачи от электродвигателя 14 к каретке 2 через шкив большой 11, шкив малый 13 и ремень 12 увеличивает скорость движения иглы 1.

Преобразование вращательного движения от электродвигателя 14 в линейное возвратно-поступательное движение каретки 2 посредством перемещения шатуна 6 уменьшает величину смещения вбок иглы 1.

Таким образом, заявленное изобретение предлагает устройство для валяния изделий из шерсти, которое позволяет работать продолжительное время с высокой точностью, удерживая устройство на весу в руках при выполнении мелких декоративных элементов изделия.

Устройство относится к области изготовления текстильных материалов и изделий из них, а именно к устройству, с помощью которого можно изготавливать изделия из волокнистых материалов, например, таких как шерсть, с мелкими декоративными элементами. Устройство для валяния изделий содержит каретку с иглой, которая перемещается по направляющей, закрепленной в корпусе. В движение каретка приводится от электродвигателя через ременную передачу, шатун и водило. 1 з.п. ф-лы, 3 ил.

1. Устройство для валяния изделий из волокнистых материалов, характеризующееся тем, что содержит иглу, закреплённую на каретке, которая перемещается по направляющей, закрепленной в корпусе, посредством перемещения шатуна, соединенного с водилом через ось (9), при этом шатун соединен с кареткой через ось (8), а водило закреплено на оси (10) шкива большого (11), на который установлен ремень для возможности передачи вращения от шкива малого (13), приводимого в движение электродвигателем (14), при этом шкив большой (11), ремень (12) и шкив малый (13) закрыты кожухом (15), на корпусе расположена кнопка (18) для включения и выключения и закреплена ручка.

2. Устройство для валяния изделий из волокнистых материалов по п. 1, отличающееся тем, что ручка на корпусе закреплена шарнирно.
