Представленные для примера варианты осуществления относятся к электронным устройствам для вейпинга никотина, электронным устройства для парения никотина или т. п. и к их компонентам.
Электронные устройства для парения никотина, также называемые в данном документе электронными устройствами для вейпинга никотина (EVD), могут использоваться взрослыми вейперами для парения текучей среды во время движения (см. RU 2654436 C1, A24F 47/00, 17.05.2018). Электронное устройство для парения никотина может содержать резервуар, который удерживает содержащий никотин готовый состав для пара, и испаритель для получения пара, содержащего никотин, в сборе, который может нагревать содержащий никотин готовый состав для пара, втягиваемый из резервуара, для генерирования содержащего никотин пара.
Некоторые электронные устройства для парения никотина выполнены с возможностью обеспечения восполнения содержащего никотин готового состава для пара, удерживаемого в резервуаре электронного устройства для парения никотина (то есть повторного заполнения резервуара).
Некоторые представленные для примера варианты осуществления относятся к электронному устройству для парения никотина.
Согласно некоторым представленным для примера вариантам осуществления генератор пара, содержащего никотин, в сборе может содержать узел резервуара, выполненный с возможностью удержания содержащего никотин готового состава для пара в резервуаре, и испаритель для получения пара, содержащего никотин, в сборе, выполненный с возможностью испарения содержащего никотин готового состава для пара. Узел резервуара может дополнительно содержать соединитель в сборе узла резервуара, образующий канал соединителя, при этом соединитель в сборе узла резервуара выполнен с возможностью разъемного соединения с испарителем для получения пара, содержащего никотин, в сборе для установления сообщения по текучей среде между испарителем для получения пара, содержащего никотин, в сборе и резервуаром при сцеплении соединительного элемента испарителя для получения пара, содержащего никотин, в сборе с каналом соединителя. Узел резервуара может дополнительно содержать изолирующую конструкцию, выполненную с возможностью перемещения относительно как резервуара, так и соединителя в сборе узла резервуара между первым положением, в котором изолирующая конструкция открывает испаритель для получения пара, содержащего никотин, в сборе на резервуар и по меньшей мере частично перекрывает канал соединителя, чтобы ограничивать выход соединительного элемента из сцепления с каналом соединителя, и вторым положением, в котором изолирующая конструкция изолирует испаритель для получения пара, содержащего никотин, в сборе от резервуара и открывает канал соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом соединителя.
Узел резервуара может содержать первое отверстие для текучей среды, проходящее через кожух узла резервуара. Изолирующая конструкция может быть выполнена с возможностью открывания резервуара в испаритель для получения пара, содержащего никотин, в сборе через первое отверстие для текучей среды при перемещении в первое положение. Изолирующая конструкция может быть дополнительно выполнена с возможностью покрывания первого отверстия для текучей среды при перемещении во второе положение.
Узел резервуара может содержать второе отверстие для текучей среды, при этом второе отверстие для текучей среды выполнено с возможностью обеспечения сообщения по текучей среде между резервуаром и внешней стороной генератора пара, содержащего никотин, в сборе. Изолирующая конструкция может быть выполнена с возможностью покрывания второго отверстия для текучей среды, чтобы изолировать резервуар от внешней стороны генератора пара, содержащего никотин, в сборе, при перемещении в первое положение. Изолирующая конструкция может быть дополнительно выполнена с возможностью открывания второго отверстия, чтобы открывать резервуар на внешнюю сторону генератора пара, содержащего никотин, в сборе, при перемещении во второе положение. Узел резервуара может быть выполнен с возможностью повторного заполнения через второе отверстие для текучей среды при нахождении изолирующей конструкции во втором положении.
Изолирующая конструкция может быть дополнительно выполнена с возможностью перемещения относительно как узла резервуара, так и соединителя в сборе узла резервуара в третье положение, в котором изолирующая конструкция покрывает как первое отверстие для текучей среды, так и второе отверстие для текучей среды. Изолирующая конструкция может быть выполнена с возможностью открывания канала соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом соединителя, при перемещении изолирующей конструкции в третье положение.
Изолирующая конструкция может содержать третье отверстие для текучей среды, выполненное с возможностью по меньшей мере частичного выравнивания с первым отверстием для текучей среды, чтобы изолирующая конструкция открывала первое отверстие для текучей среды при перемещении изолирующей конструкции в первое положение.
Соединитель в сборе узла резервуара может быть байонетным соединителем, который выполнен с возможностью обеспечения байонетного сопрягаемого соединения с байонетным соединителем испарителя для получения пара, содержащего никотин, в сборе.
Изолирующая конструкция может быть выполнена с возможностью вращения вокруг продольной оси узла резервуара для перемещения между первым положением и вторым положением.
Согласно некоторым представленным для примера вариантам осуществления электронное устройство для парения никотина может содержать генератор пара, содержащего никотин, в сборе и блок питания в сборе, соединенный с генератором пара, содержащего никотин, в сборе. Блок питания в сборе может содержать блок питания. Блок питания в сборе может быть выполнен с возможностью подачи электропитания от блока питания на испаритель для получения пара, содержащего никотин, в сборе.
Блок питания может быть перезаряжаемой батареей.
Блок питания в сборе может быть выполнен с возможностью отсоединения от генератора пара, содержащего никотин, в сборе.
Согласно некоторым представленным для примера вариантам осуществления узел резервуара для электронного устройства для парения никотина может содержать одну или более конструкций, образующих резервуар, выполненный с возможностью удержания содержащего никотин готового состава для пара. Узел резервуара может содержать соединитель в сборе узла резервуара, образующий канал соединителя, при этом соединитель в сборе узла резервуара выполнен с возможностью разъемного соединения с испарителем для получения пара, содержащего никотин, в сборе для установления сообщения по текучей среде между испарителем для получения пара, содержащего никотин, в сборе и резервуаром при сцеплении соединительного элемента испарителя для получения пара, содержащего никотин, в сборе с каналом соединителя. Узел резервуара может содержать изолирующую конструкцию, выполненную с возможностью перемещения относительно как резервуара, так и соединителя в сборе узла резервуара между первым положением, в котором изолирующая конструкция открывает испаритель для получения пара, содержащего никотин, в сборе на резервуар и по меньшей мере частично перекрывает канал соединителя, чтобы ограничивать выход соединительного элемента из сцепления с каналом соединителя, и вторым положением, в котором изолирующая конструкция изолирует испаритель для получения пара, содержащего никотин, в сборе от резервуара и открывает канал соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом соединителя.
Узел резервуара может содержать первое отверстие для текучей среды, проходящее через кожух узла резервуара. Изолирующая конструкция может быть выполнена с возможностью открывания резервуара в испаритель для получения пара, содержащего никотин, в сборе через первое отверстие для текучей среды при перемещении в первое положение. Изолирующая конструкция может быть дополнительно выполнена с возможностью покрывания первого отверстия для текучей среды при перемещении во второе положение.
Узел резервуара может содержать второе отверстие для текучей среды. Второе отверстие для текучей среды может быть выполнено с возможностью обеспечения сообщения по текучей среде между резервуаром и внешней стороной узла резервуара. Изолирующая конструкция может быть выполнена с возможностью покрывания второго отверстия для текучей среды, чтобы изолировать резервуар от внешней стороны узла резервуара, при перемещении в первое положение. Изолирующая конструкция может быть дополнительно выполнена с возможностью открывания второго отверстия для текучей среды, чтобы открывать резервуар на внешнюю сторону узла резервуара, при перемещении во второе положение. Узел резервуара может быть выполнен с возможностью повторного заполнения через второе отверстие для текучей среды при нахождении изолирующей конструкции во втором положении.
Изолирующая конструкция может быть дополнительно выполнена с возможностью перемещения относительно как узла резервуара, так и соединителя в сборе узла резервуара в третье положение, в котором изолирующая конструкция покрывает как первое отверстие для текучей среды, так и второе отверстие для текучей среды. Изолирующая конструкция может быть выполнена с возможностью открывания канала соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом соединителя, при перемещении изолирующей конструкции в третье положение.
Изолирующая конструкция может содержать третье отверстие для текучей среды, выполненное с возможностью по меньшей мере частичного выравнивания с первым отверстием для текучей среды, чтобы изолирующая конструкция открывала первое отверстие для текучей среды при перемещении изолирующей конструкции в первое положение.
Соединитель в сборе узла резервуара может быть байонетным соединителем, который выполнен с возможностью обеспечения байонетного сопрягаемого соединения с байонетным соединителем испарителя для получения пара, содержащего никотин, в сборе.
Изолирующая конструкция может быть выполнена с возможностью вращения вокруг продольной оси узла резервуара для перемещения между первым положением и вторым положением.
Изолирующая конструкция может быть выполнена с возможностью осевого перемещения вдоль продольной оси изолирующей конструкции для перемещения между первым положением и вторым положением.
Различные признаки и преимущества неограничивающих представленных для примера вариантов осуществления в данном документе могут стать более очевидными при изучении подробного описания вместе с прилагаемыми графическими материалами. Прилагаемые графические материалы представлены исключительно для иллюстративных целей и не должны интерпретироваться как ограничивающие объем формулы изобретения. Прилагаемые графические материалы не должны рассматриваться как изображенные в масштабе, если это не указано явным образом. Для ясности различные размеры изображений могли быть увеличены.

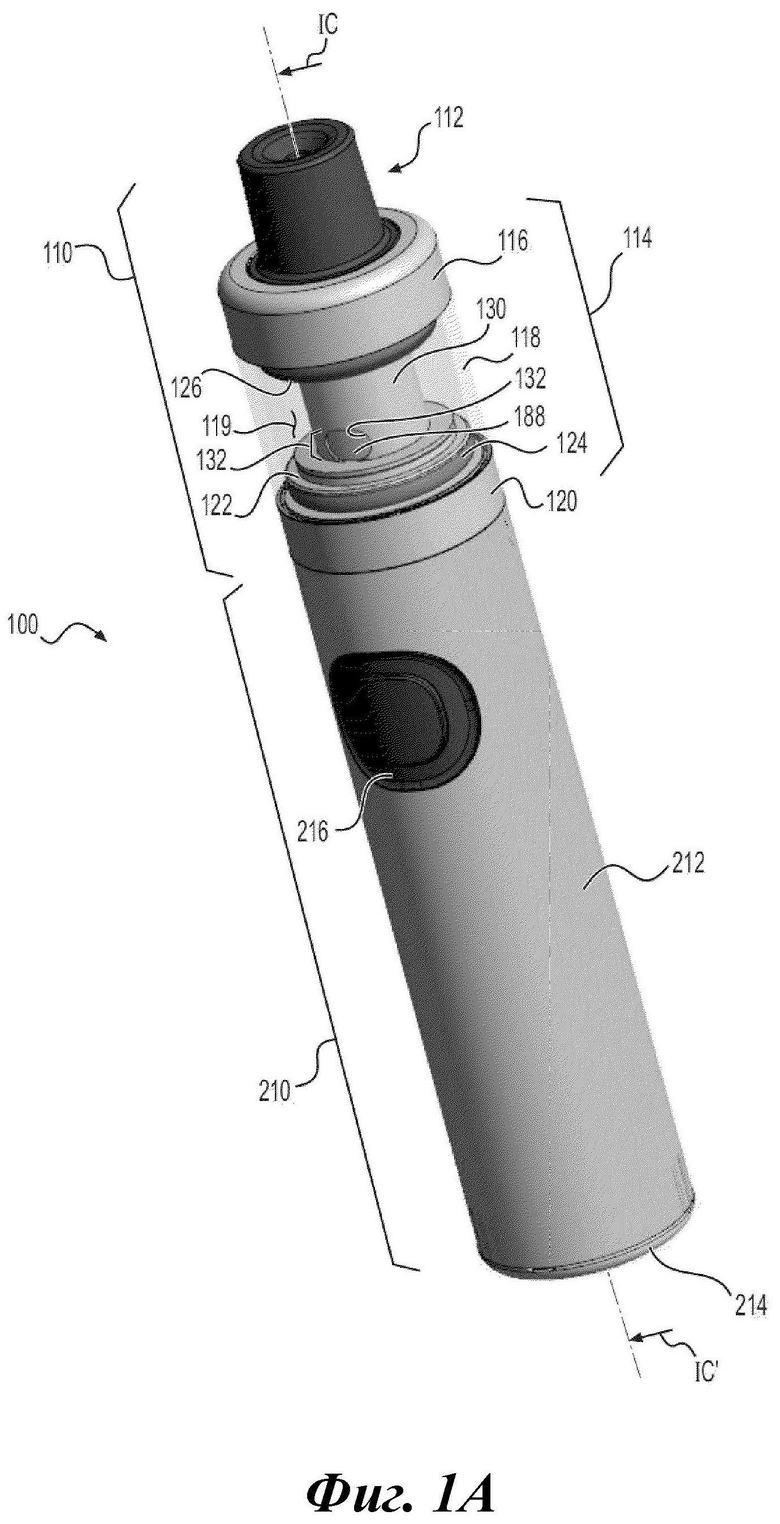

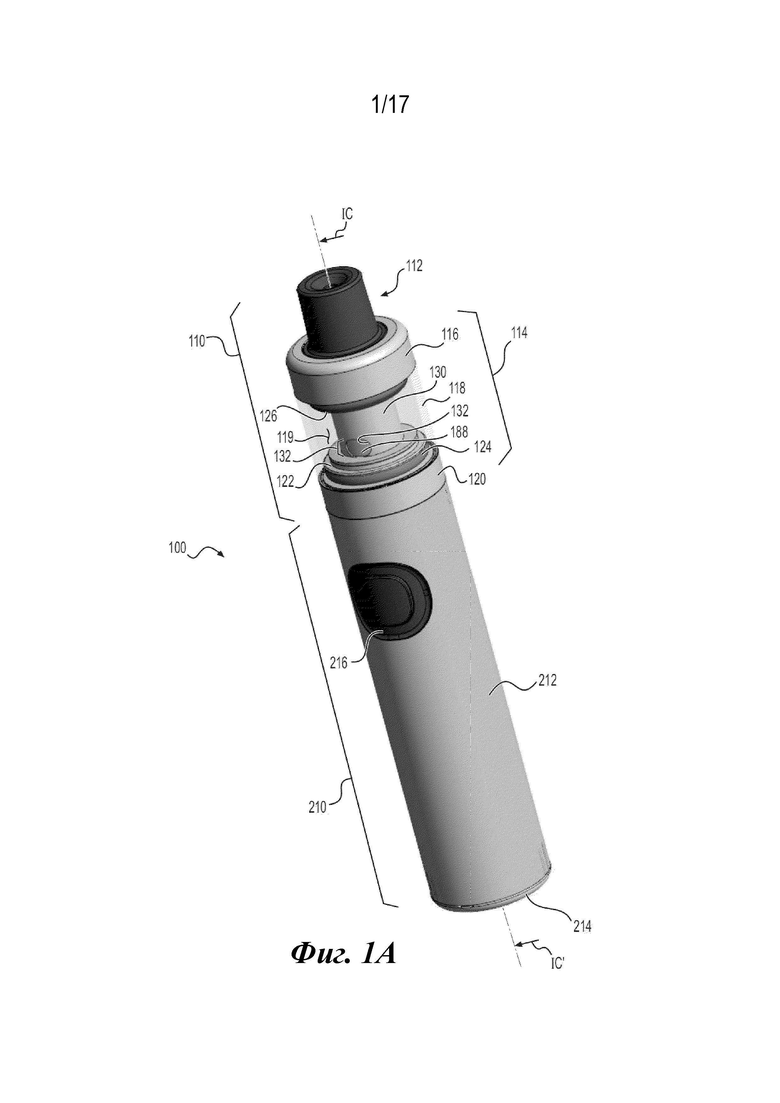

На фиг. 1A представлено изображение в перспективе электронного устройства для парения никотина согласно некоторым представленным для примера вариантам осуществления.

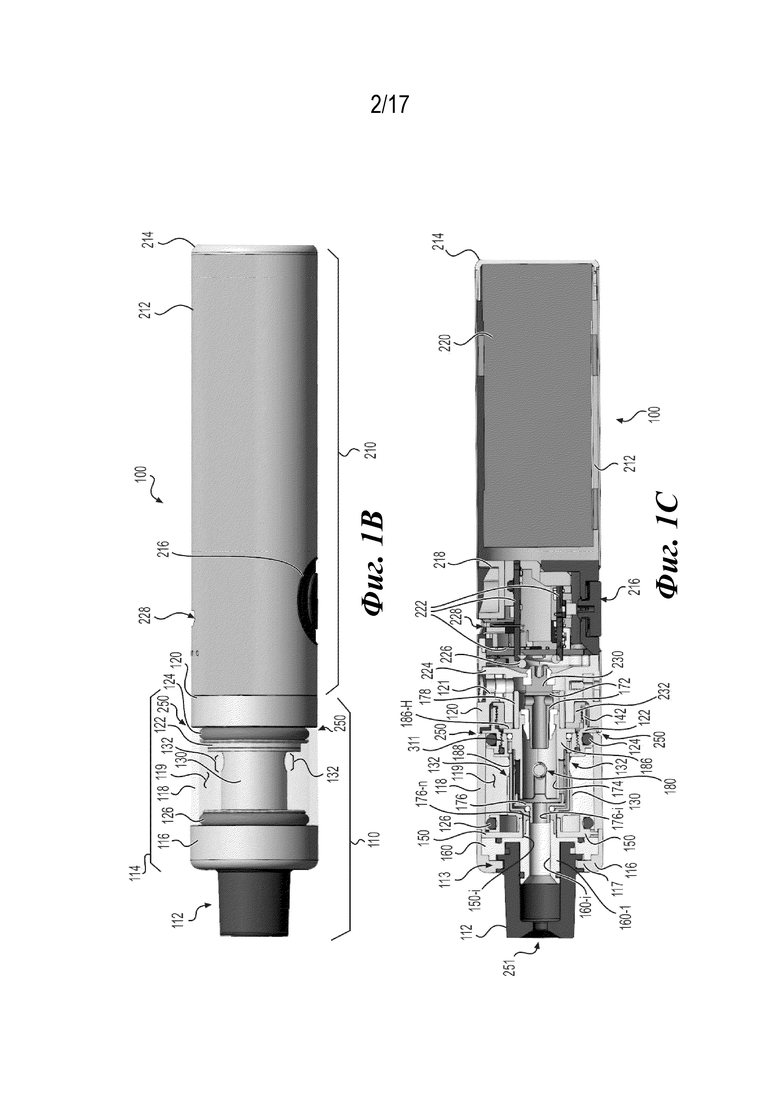

На фиг. 1B представлено изображение сбоку электронного устройства для парения никотина по фиг. 1A согласно некоторым представленным для примера вариантам осуществления.
На фиг. 1C представлено изображение в разрезе вдоль линии IC-IC’ электронного устройства для парения никотина по фиг. 1A-1B согласно некоторым представленным для примера вариантам осуществления.

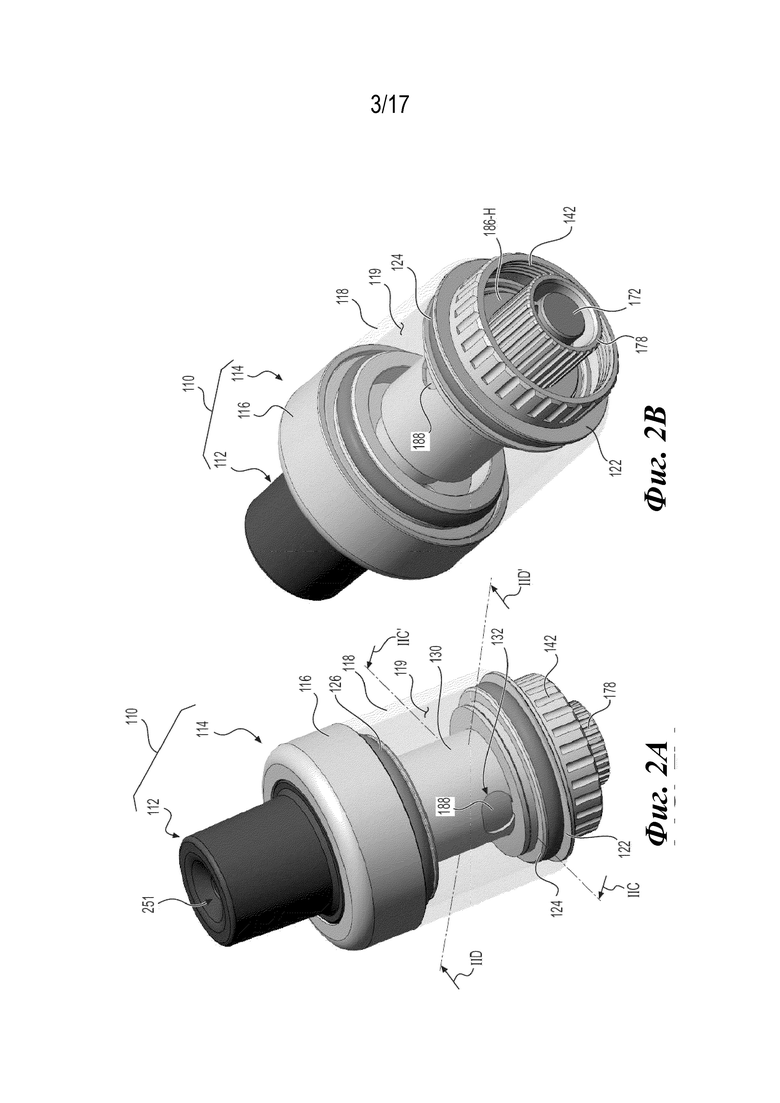

На фиг. 2A-2B представлены изображения в перспективе генератора пара, содержащего никотин, в сборе согласно некоторым представленным для примера вариантам осуществления.

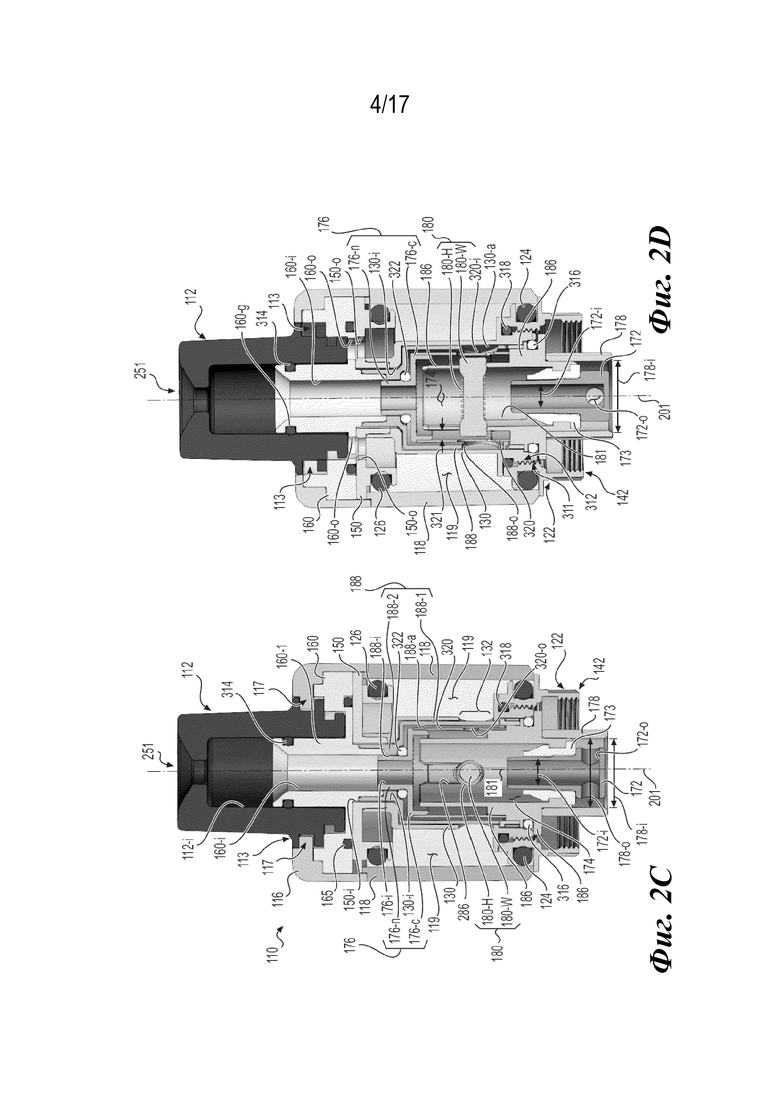

На фиг. 2C представлено изображение в разрезе вдоль линии IIC-IIC’ генератора пара, содержащего никотин, в сборе по фиг. 2A-2B согласно некоторым представленным для примера вариантам осуществления.
На фиг. 2D представлено изображение в разрезе вдоль линии IID-IID’ генератора пара, содержащего никотин, в сборе по фиг. 2A-2B согласно некоторым представленным для примера вариантам осуществления.

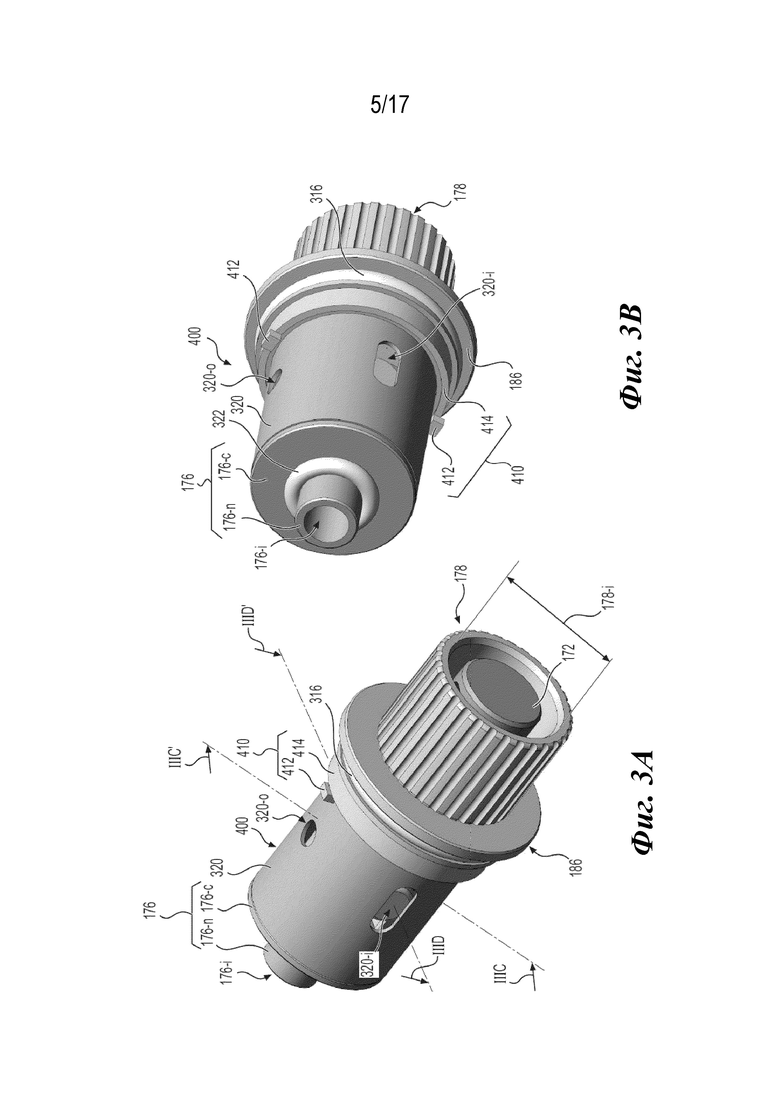

На фиг. 3A-3B представлены изображения в перспективе испарителя для получения пара, содержащего никотин, в сборе согласно некоторым представленным для примера вариантам осуществления.

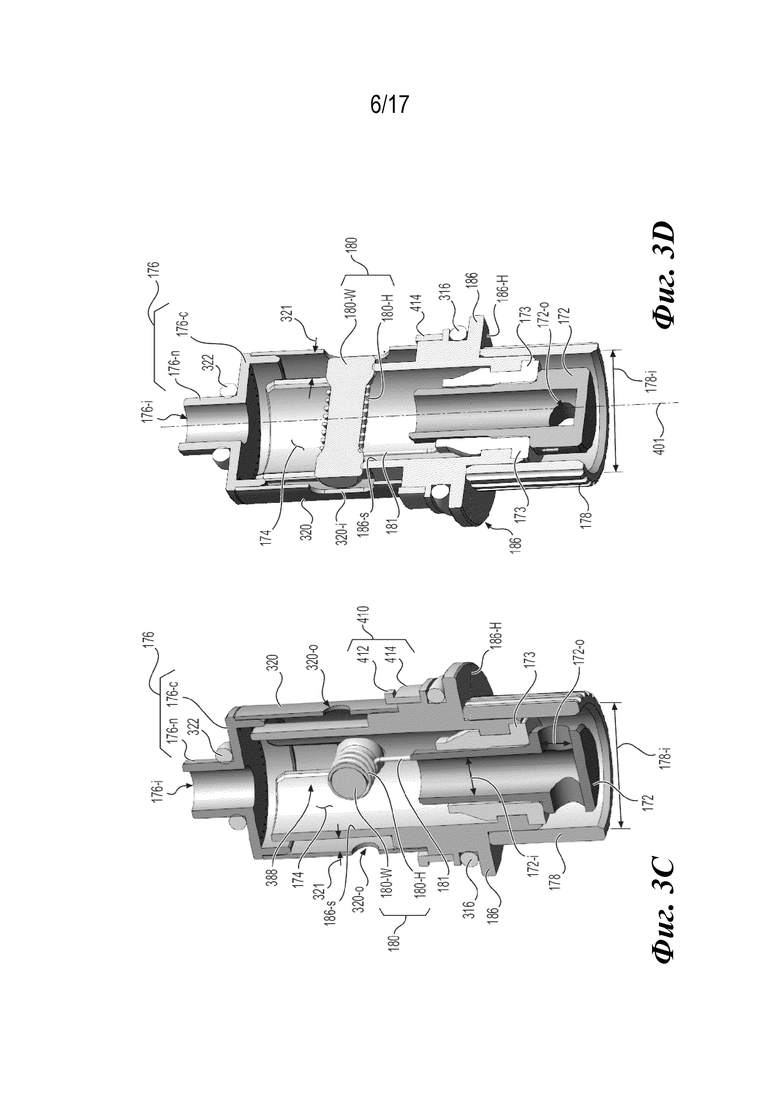

На фиг. 3C представлено изображение в перспективе в разрезе вдоль линии IIIC-IIIC’ испарителя для получения пара, содержащего никотин, в сборе по фиг. 3A-3B согласно некоторым представленным для примера вариантам осуществления.
На фиг. 3D представлено изображение в перспективе в разрезе вдоль линии IIID-IIID’ испарителя для получения пара, содержащего никотин, в сборе по фиг. 3A-3B согласно некоторым представленным для примера вариантам осуществления.

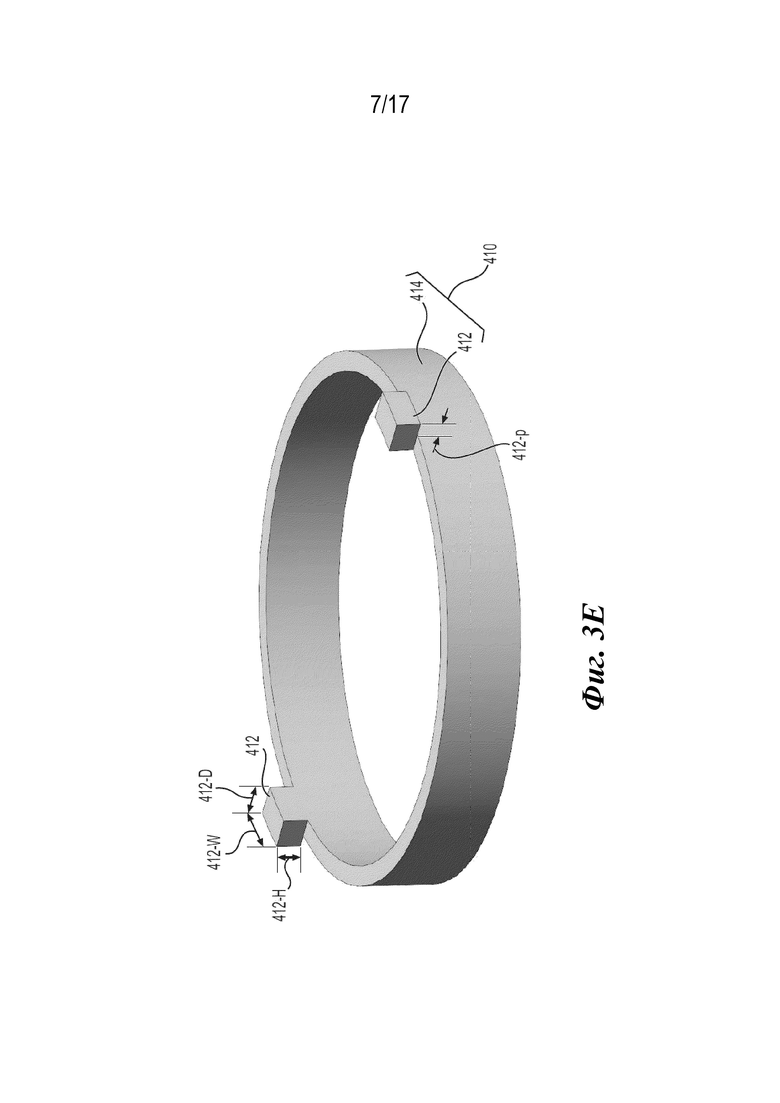

На фиг. 3E представлено изображение в перспективе конструкции для взаимного сцепления согласно некоторым представленным для примера вариантам осуществления.

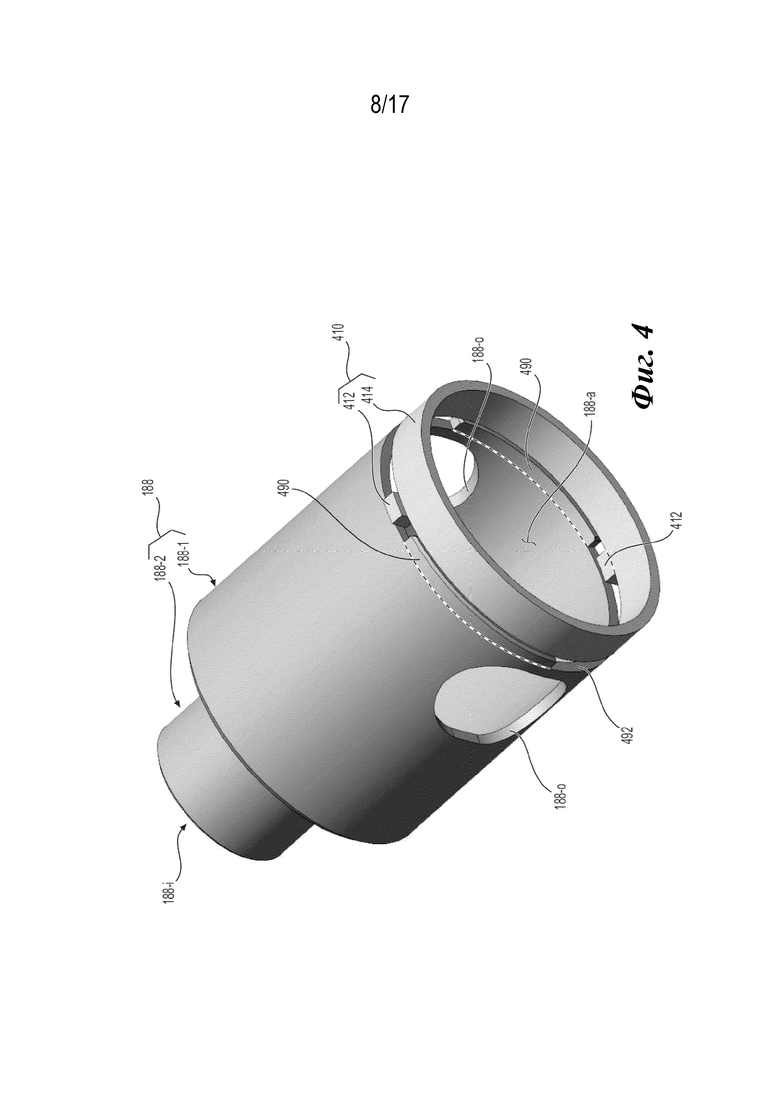

На фиг. 4 представлено изображение в перспективе изолирующей конструкции согласно некоторым представленным для примера вариантам осуществления.

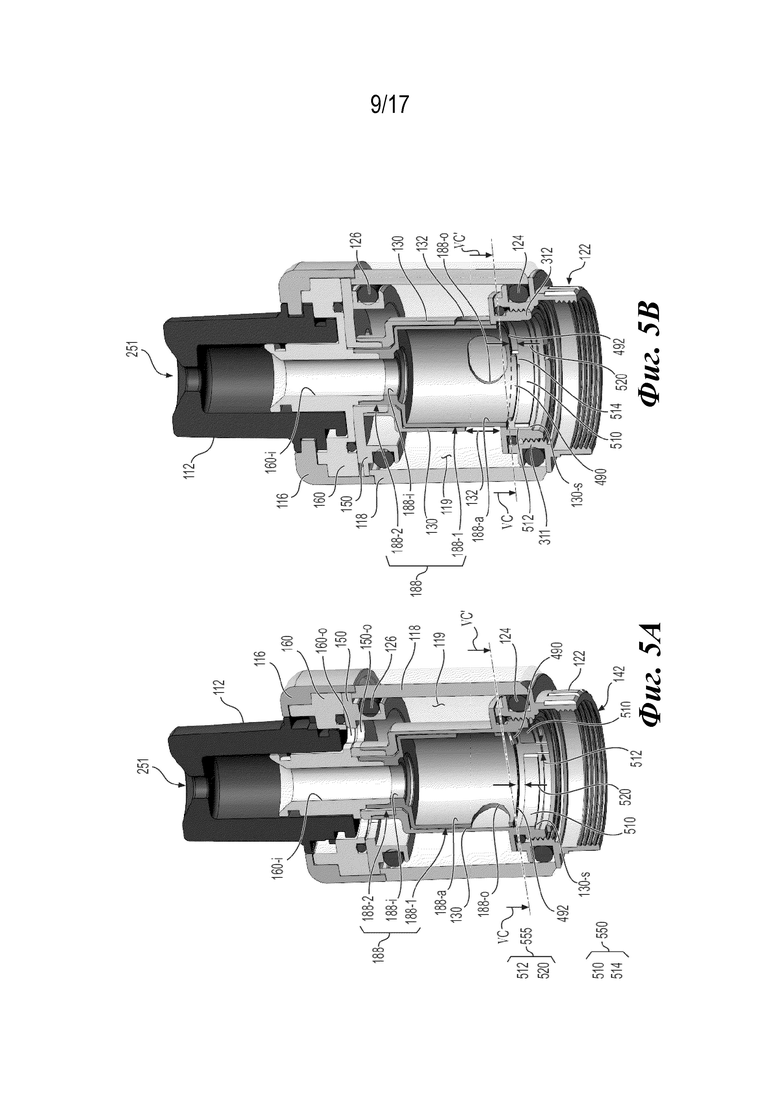

На фиг. 5A представлено изображение в разрезе вдоль линии IIC-IIC’ генератора пара, содержащего никотин, в сборе по фиг. 2A-2B согласно некоторым представленным для примера вариантам осуществления.
На фиг. 5B представлено изображение в разрезе вдоль линии IID-IID’ генератора пара, содержащего никотин, в сборе по фиг. 2A-2B согласно некоторым представленным для примера вариантам осуществления.

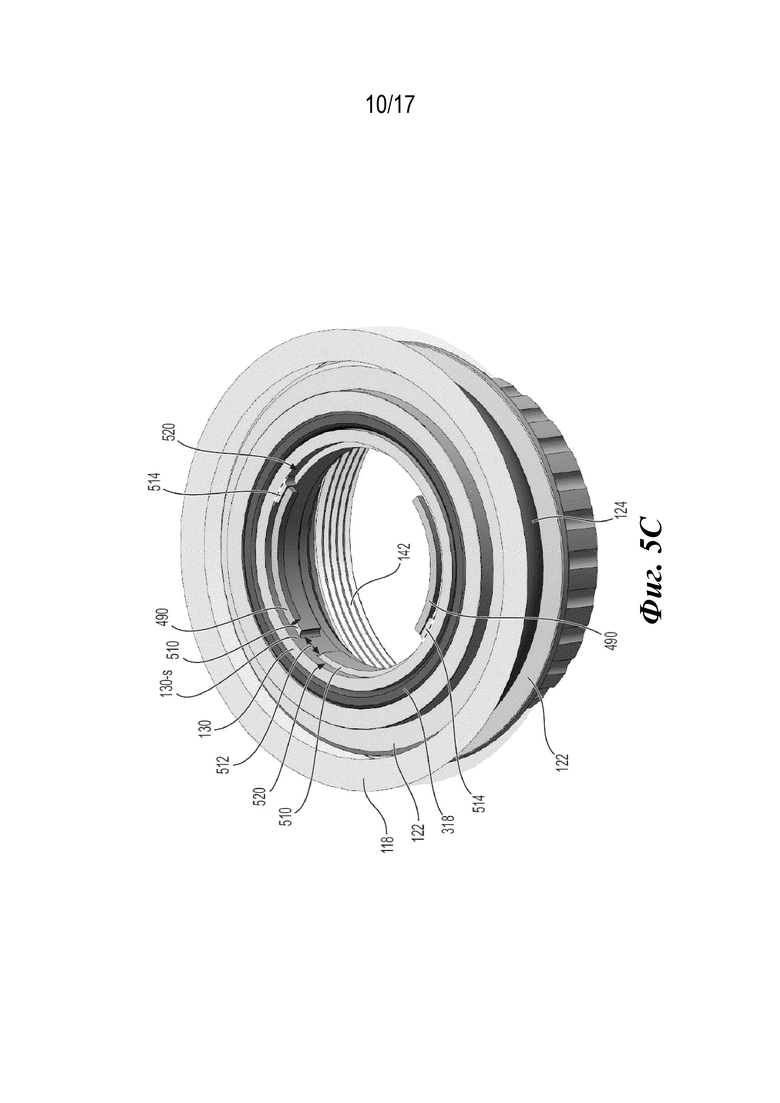

На фиг. 5C представлено изображение в перспективе в разрезе вдоль линии VC-VC’ узла резервуара по фиг. 5A-5B согласно некоторым представленным для примера вариантам осуществления.

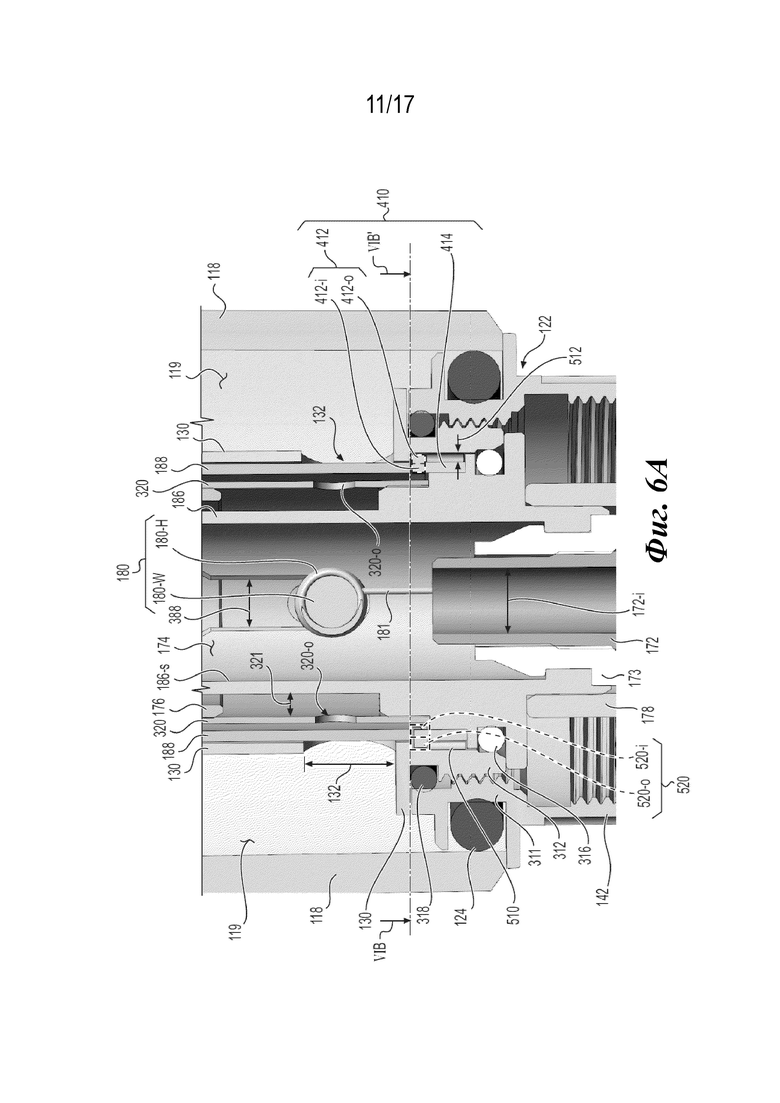

На фиг. 6A представлено изображение в разрезе генератора пара, содержащего никотин, в сборе по фиг. 2A-2B согласно некоторым представленным для примера вариантам осуществления.

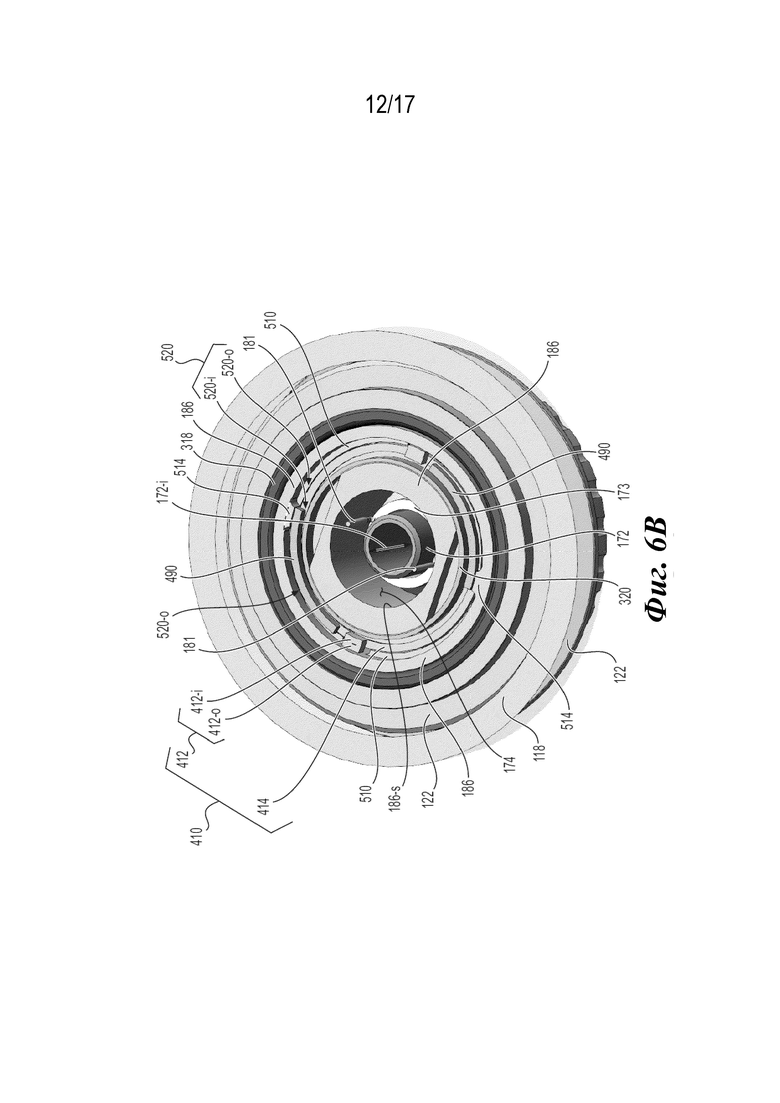

На фиг. 6B представлено изображение в разрезе генератора пара, содержащего никотин, в сборе по фиг. 6A вдоль линии просмотра VIB-VIB’ согласно некоторым представленным для примера вариантам осуществления.

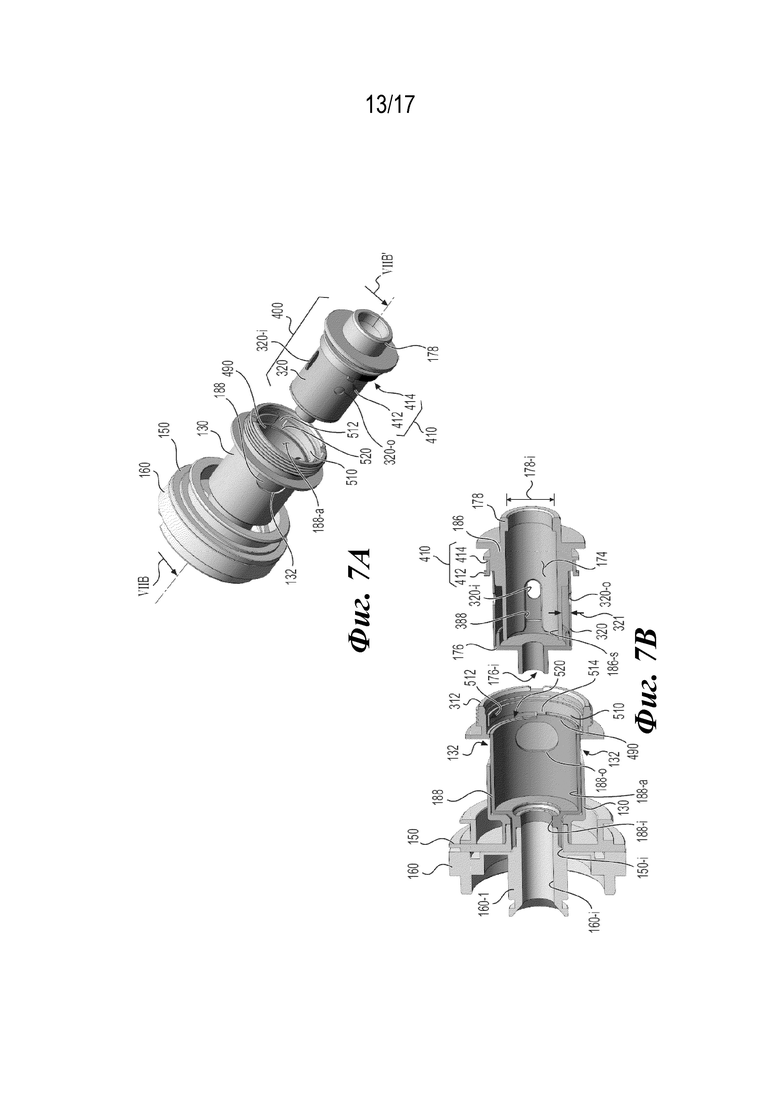

На фиг. 7A представлено изображение в перспективе узла резервуара и испарителя для получения пара, содержащего никотин, в сборе, выровненного с продольной осью узла резервуара, согласно некоторым представленным для примера вариантам осуществления.
На фиг. 7B представлено изображение в разрезе узла резервуара и выровненного испарителя для получения пара, содержащего никотин, в сборе по фиг. 7A вдоль линии просмотра VIIB-VIIB’.

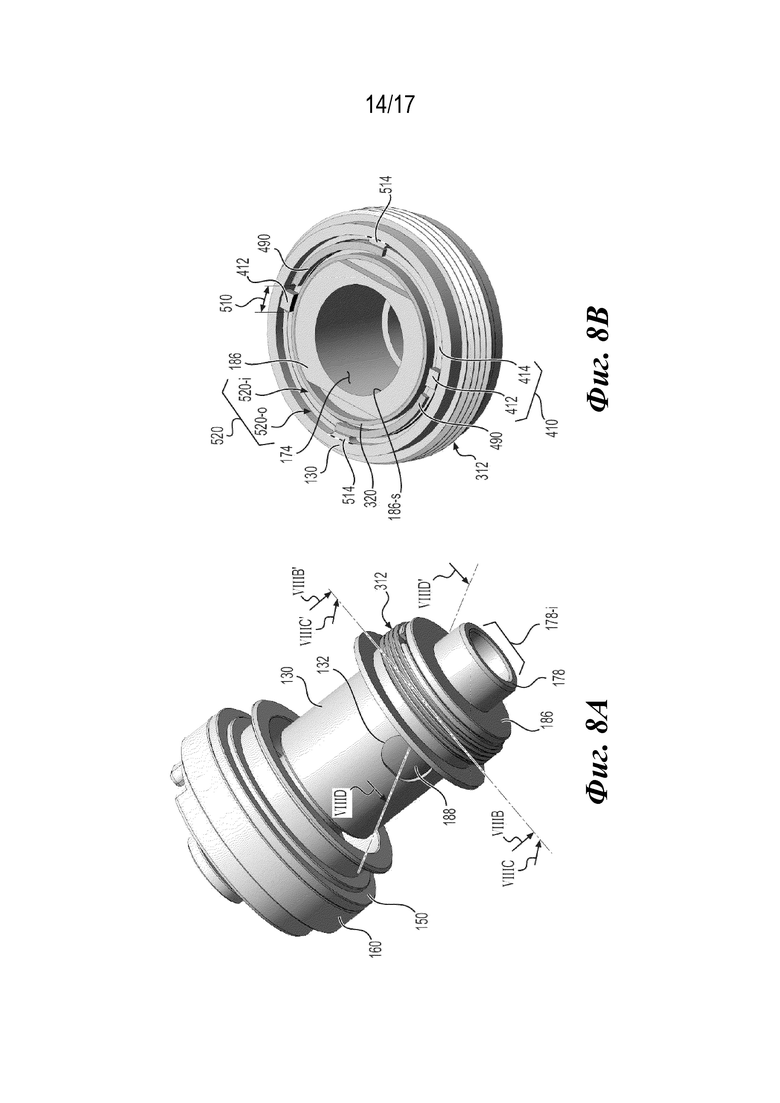

На фиг. 8A представлено изображение в перспективе узла резервуара и испарителя для получения пара, содержащего никотин, в сборе, вставленного в узел резервуара, согласно некоторым представленным для примера вариантам осуществления.
На фиг. 8B представлено изображение в перспективе в разрезе вдоль линии VIIIB-VIIIB’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 8A согласно некоторым представленным для примера вариантам осуществления.

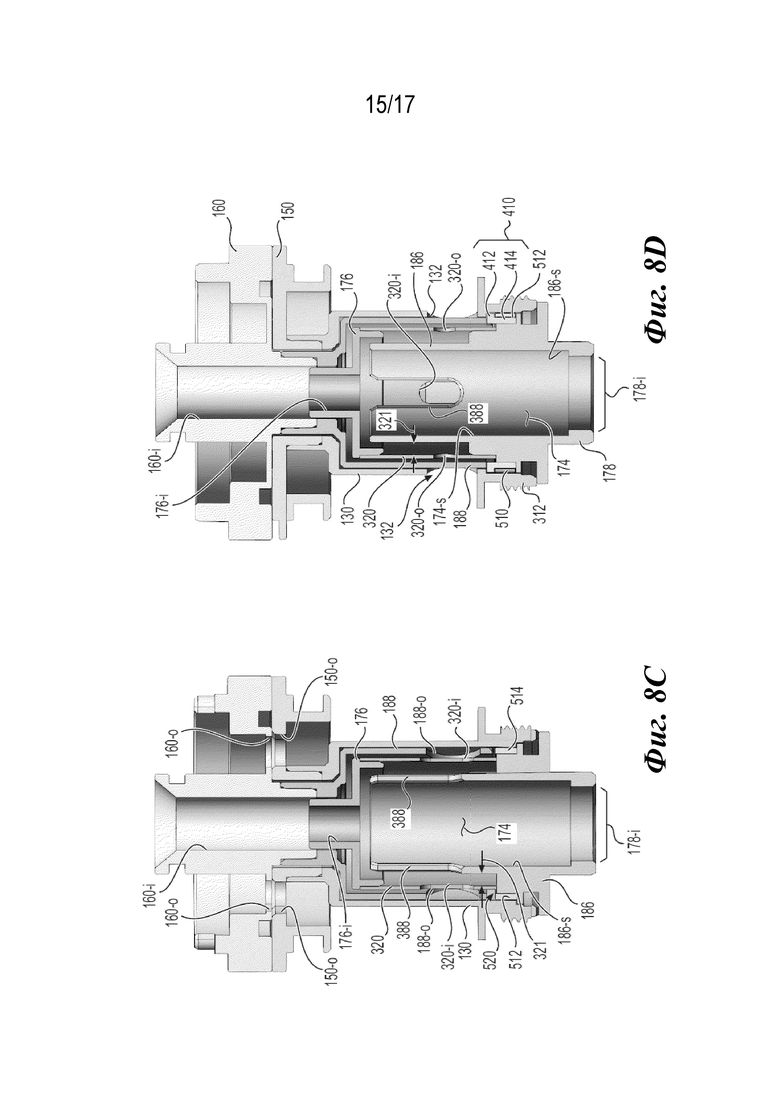

На фиг. 8C представлено изображение в разрезе вдоль линии VIIIC-VIIIC’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 8A согласно некоторым представленным для примера вариантам осуществления.
На фиг. 8D представлено изображение в разрезе вдоль линии VIIID-VIIID’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 8A согласно некоторым представленным для примера вариантам осуществления.

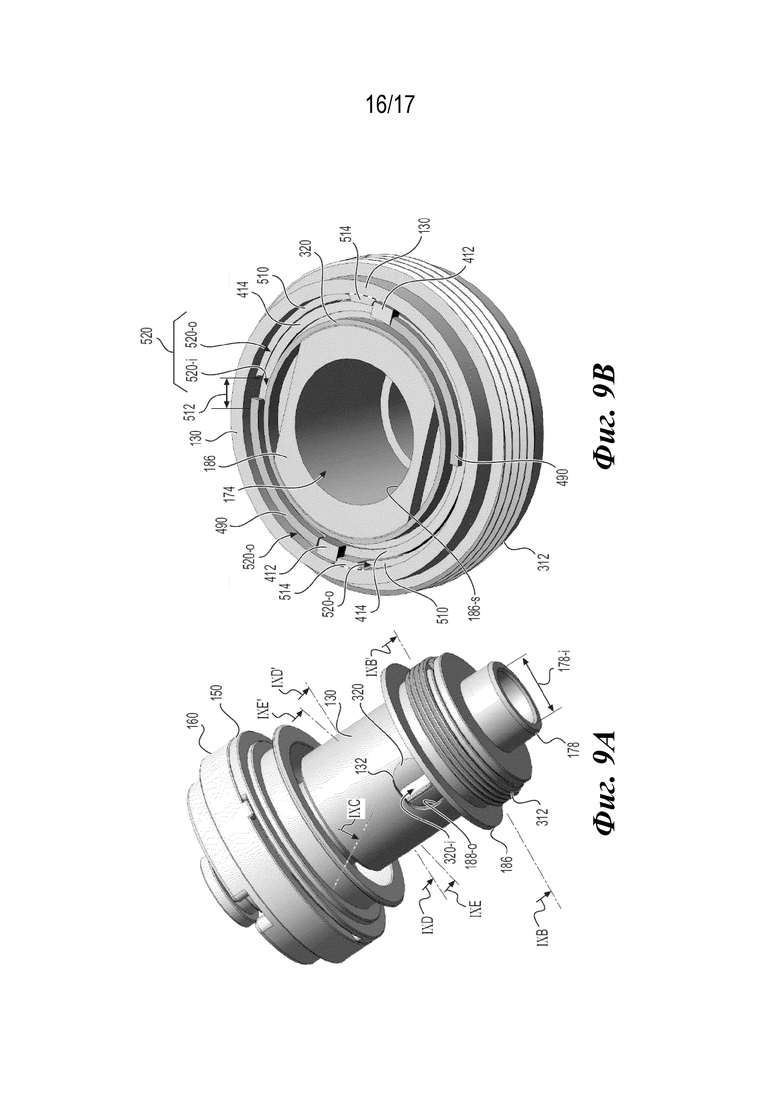

На фиг. 9A представлено изображение в перспективе узла резервуара и испарителя для получения пара, содержащего никотин, в сборе, введенного со сцеплением в узел резервуара, согласно некоторым представленным для примера вариантам осуществления.
На фиг. 9B представлено изображение в перспективе в разрезе вдоль линии IXB-IXB’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 9A согласно некоторым представленным для примера вариантам осуществления.

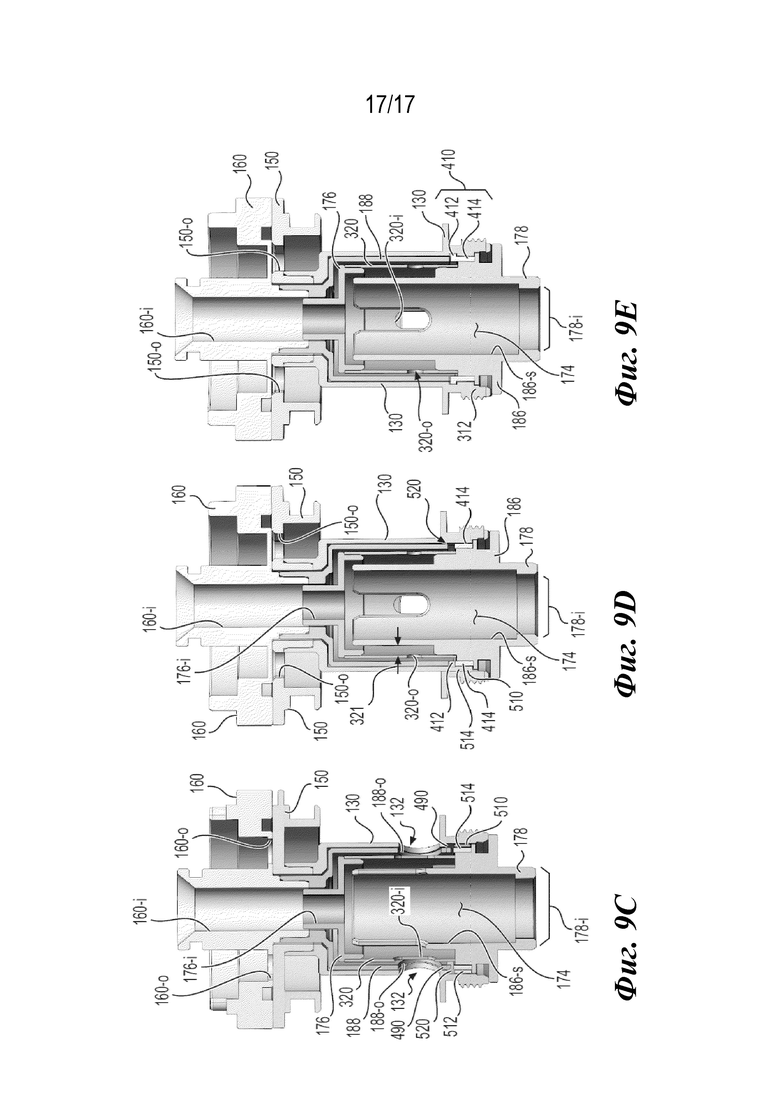

На фиг. 9C представлено изображение в разрезе вдоль линии IXC-IXC’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 9A согласно некоторым представленным для примера вариантам осуществления.
На фиг. 9D представлено изображение в разрезе вдоль линии IXD-IXD’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 9A согласно некоторым представленным для примера вариантам осуществления.
На фиг. 9E представлено изображение в разрезе вдоль линии IXE-IXE’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 9A согласно некоторым представленным для примера вариантам осуществления.
В настоящем документе раскрыты некоторые подробные представленные для примера варианты осуществления. Однако конкретные конструктивные и функциональные подробности, раскрытые в настоящем документе, представлены исключительно в целях описания представленных для примера вариантов осуществления. Представленные для примера варианты осуществления, тем не менее, могут быть осуществлены во многих альтернативных формах, и их не следует рассматривать как ограниченные только представленными для примера вариантами осуществления, изложенными в настоящем документе.
Соответственно, хотя представленные для примера варианты осуществления могут иметь различные модификации и альтернативные формы, их представленные для примера варианты осуществления показаны для примера в графических материалах и будут подробно описаны в настоящем документе. Однако следует понимать, что не существует намерения ограничить представленные для примера варианты осуществления конкретными раскрытыми формами, а наоборот, представленные для примера варианты осуществления должны охватывать все их модификации, эквиваленты и альтернативы. По всему описанию фигур подобные номера относятся к подобным элементам.
Следует понимать, что если элемент или слой обозначен как «расположенный на», «соединенный с», «присоединенный к», «прикрепленный к», «смежный с» или «покрывающий» другой элемент или слой, он может быть непосредственно расположен на, соединен с, связан с, прикреплен к, быть смежным с или покрывать другой элемент или слой, или могут присутствовать промежуточные элементы или слои. Наоборот, если элемент обозначен как «расположенный непосредственно на», «непосредственно соединенный с» или «непосредственно присоединенный к» другому элементу или слою, промежуточные элементы или слои отсутствуют. По всему описанию подобные номера относятся к подобным элементам.
Следует понимать, что хотя термины «первый», «второй», «третий» и т. д. могут быть использованы в данном документе для описания различных элементов, компонентов, областей, слоев или секций, эти элементы, компоненты, области, слои или секции не следует ограничивать этими терминами. Эти термины используются только для того, чтобы отличать одни элемент, компонент, область, слой или секцию от других области, слоя или секции. Следовательно, первые элемент, компонент, область, слой или секция, описанные ниже, могли бы именоваться вторыми элементом, компонентом, областью, слоем или секцией без отступления от идей представленных для примера вариантов осуществления.
Термины относительного пространственного расположения (например «ниже», «под», «нижний», «над», «верхний» и т. п.) могут быть использованы в настоящем документе с целью упрощения описания для раскрытия связи одного элемента или признака с другим элементом или признаком, как изображено на фигурах. Следует понимать, что термины относительного пространственного расположения предназначены для охвата разных ориентаций устройства во время использования или работы в дополнение к ориентации, представленной на фигурах. Например, если устройство на фигурах перевернуто, элементы, описанные как расположенные «под» другими элементами или деталями или «ниже» них, тогда будут ориентированными «над» другими элементами или деталями. Следовательно, предлог «под» может подразумевать расположение как выше, так и ниже. Устройство может быть ориентировано иначе (повернуто на 90 градусов или в других ориентациях), и слова, используемые в настоящем документе для определения относительного пространственного расположения, будут интерпретироваться соответственно.
Терминология, используемая в настоящем документе, предназначена лишь для описания различных представленных для примера вариантов осуществления и не предназначена для ограничения представленных для примера вариантов осуществления. В контексте настоящего документа предполагается, что использование форм единственного числа не исключает также форм множественного числа, если контекст явно не указывает на иное. Также будет понятно, что термины «включает», «включающий», «содержит» и «содержащий» при использовании в этом описании указывают на наличие указанных признаков, целых объектов, этапов, операций, элементов или компонентов и т. д., но не исключают наличия или добавления одного или более других признаков, целых объектов, этапов, операций, элементов, компонентов и т. д. и их групп.
Когда слова «приблизительно» и «по существу» используют в этом описании в сочетании с числовым значением, предполагается, что связанное числовое значение включает погрешность, составляющую ±10 процентов от указанного числового значения, если явно не определено иное.
Представленные для примера варианты осуществления описаны в данном документе со ссылкой на изображения в разрезе, которые являются схематическими изображениями представленных для примера вариантов осуществления. По существу, необходимо ожидать отличий от форм изображений. Поэтому представленные для примера варианты осуществления не следует истолковывать как ограниченные формами областей, изображенных в данном документе, но необходимо включать в них отклонения по форме.
«Содержащий никотин пар», «содержащий никотин аэрозоль» и «содержащая никотин дисперсия» используются взаимозаменяемо и понимаются как относящиеся к веществу, генерируемому или вырабатываемому раскрытыми, заявленными устройствами и их эквивалентами, при этом такое вещество содержит никотин. Все электронные устройства для парения никотина, описанные в этом документе, могут рассматриваться как электронная система доставки никотина (ENDS).
Если не определено иное, все термины (включая технические и научные термины), используемые в данном документе, имеют те же значения, в которых их обычно понимает специалист в данной области техники, к которой относятся представленные для примера варианты осуществления. Также будет понятно, что термины, включая те, которые определены в общепринятых словарях, следует интерпретировать как имеющие значение, которое соответствует их значению в контексте соответствующей области техники, и нельзя интерпретировать в идеализированном или чрезмерно формальном смысле, если это явно не определено в настоящем документе.
Аппаратное обеспечение может быть реализовано с использованием схемы обработки или управления, такой как, но без ограничения, один или более процессоров, один или более центральных процессорных устройств (ЦПУ), один или более микроконтроллеров, одно или более арифметико-логических устройств (АЛУ), один или более цифровых процессоров сигналов (ЦПС), один или более микрокомпьютеров, одна или более программируемых пользователем вентильных матриц (ППВМ), одна или более однокристальных систем (SoC), один или более программируемых логических элементов (PLU), один или более микропроцессоров, одна или более специализированных интегральных схем (ASIC), или любых других устройства или устройств, способных отвечать на команды и исполнять их определенным способом.
На фиг. 1A представлено изображение в перспективе электронного устройства для парения никотина согласно некоторым представленным для примера вариантам осуществления. На фиг. 1B представлено изображение сбоку электронного устройства для парения никотина по фиг. 1A согласно некоторым представленным для примера вариантам осуществления. На фиг. 1C представлено изображение в разрезе вдоль линии IC-IC’ электронного устройства для парения никотина по фиг. 1A-1B согласно некоторым представленным для примера вариантам осуществления. В контексте этого документа термин «электронное устройство для парения никотина» включает все типы электронных устройств для парения никотина независимо от вида, размера или формы. На фиг. 2A-2B представлены изображения в перспективе генератора пара, содержащего никотин, в сборе 110 согласно некоторым представленным для примера вариантам осуществления. На фиг. 2C представлено изображение в разрезе вдоль линии IIC-IIC’ генератора пара, содержащего никотин, в сборе 110 по фиг. 2A-2B согласно некоторым представленным для примера вариантам осуществления. На фиг. 2D представлено изображение в разрезе вдоль линии IID-IID’ генератора пара, содержащего никотин, в сборе 110 по фиг. 2A-2B согласно некоторым представленным для примера вариантам осуществления.
Обращаясь к фиг. 1A-1C, электронное устройство 100 для парения никотина содержит генератор пара, содержащего никотин, в сборе 110 и блок питания в сборе 210. В некоторых представленных для примера вариантах осуществления генератор пара, содержащего никотин, в сборе 110 и блок питания в сборе 210 содержат соответствующие комплементарные соединители в сборе 142, 232 и выполнены с возможностью разъемного соединения друг с другом на основе разъемного соединения соединителей в сборе 142, 232 друг с другом. В некоторых представленных для примера вариантах осуществления генератор пара, содержащего никотин, в сборе 110, который выполнен с возможностью разъемного соединения с блоком питания в сборе 210 для образования электронного устройства 100 для парения никотина, в этом документе может называться картриджем. В некоторых представленных для примера вариантах осуществления соединители в сборе 142 содержат резьбовые соединители. Следует понимать, что соединитель в сборе 142, 232 может быть соединителем любого типа, включая, без ограничения, плотную посадку, фиксирующий элемент, зажим, штыковой соединитель, скользящую посадку, муфтовую посадку, посадку с выравниванием, резьбовой соединитель, магнит, замок или соединение любого другого типа и их комбинации. В некоторых представленных для примера вариантах осуществления электронное устройство 100 для парения никотина может быть единым элементом, который содержит генератор пара, содержащего никотин, в сборе 110 и блок питания в сборе 210, выполненные как единый элемент, а не содержать генератор пара, содержащего никотин, в сборе 110 и блок питания в сборе 210 в виде отдельных элементов, которые соединены вместе с образованием электронного устройства 100 для парения никотина.
Как показано на по меньшей мере фиг. 2A-2D, генератор пара, содержащего никотин, в сборе 110 может содержать по меньшей мере резервуар 119, который выполнен с возможностью удерживания содержащего никотин готового состава для пара; испаритель для получения пара, содержащего никотин, в сборе 400, который выполнен с возможностью нагревания содержащего никотин готового состава для пара, вытягиваемого из резервуара 119, для генерирования содержащего никотин пара; и изолирующую конструкцию 188, выполненную с возможностью регулируемого открытия или изолирования испарителя для получения пара, содержащего никотин, в сборе 400 относительно резервуара 119. Как также показано, генератор пара, содержащего никотин, в сборе 110 может содержать выпускной узел 112, но будет понятно, что в некоторых представленных для примера вариантах осуществления выпускной узел 112 может быть опущен. Как показано на фиг. 1A-1C, резервуар 119 и изолирующая конструкция 188 могут быть расположены в узле 114 резервуара согласно некоторым представленным для примера вариантам осуществления, в которых узел 114 резервуара и испаритель для получения пара, содержащего никотин, в сборе 400 могут быть соединены вместе для по меньшей мере частичного образования генератор пара, содержащего никотин, в сборе 110. Изолирующая конструкция 188 и ее соединения с элементами узла 114 резервуара представлены более подробно на фиг. 4 и 5A-5C.
Содержащий никотин готовый состав для пара представляет собой материал или комбинацию материалов, которые могут быть преобразованы в содержащий никотин пар. Например, содержащий никотин готовый состав для пара может содержать по меньшей мере один из жидкого, твердого и гелеобразного состава. Сюда может входить, например и без ограничений, вода, масло, эмульсии, гранулы, растворители, активные ингредиенты, этанол, растительные экстракты, никотин, натуральные или искусственные ароматизаторы, вещества для образования пара, такие как глицерин и пропиленгликоль, и любые другие ингредиенты, которые могут быть подходящими для парения.
Как показано на по меньшей мере фиг. 1A-1C, 2C-2D и 5A-5B, узел 114 резервуара может содержать верхнюю конструкцию 150, нижнюю конструкцию 122, внешний кожух 118 и внутренний кожух 130, которые могут вместе по меньшей мере частично образовывать резервуар 119 как кольцевое пространство, ограниченное соответствующими поверхностями по меньшей мере верхней конструкции 150, нижней конструкции 122, внешнего кожуха 118 и внутреннего кожуха 130. Как показано, узел 114 резервуара может быть выполнен с возможностью удерживания содержащего никотин готового состава для пара внутри резервуара 119.
Как показано на по меньшей мере фиг. 2A-2D, кольцевая прокладка 126 может обеспечивать уплотнение поверхности сопряжения верхней конструкции 150 и внутренней поверхности внешнего кожуха 118, и кольцевая прокладка 124 может обеспечивать уплотнение поверхности сопряжения нижней конструкции 122 и внутренней поверхности внешнего кожуха 118, чтобы уменьшать утечку содержащего никотин готового состава для пара из резервуара 119 на внешнюю сторону узла 114 резервуара через вышеуказанные поверхности сопряжения. Внутренний кожух 130 может быть соединен с нижней конструкцией 122 посредством соответствующих комплементарных соединителей 312, 311, и кольцевая прокладка 318 может обеспечивать уплотнение поверхности сопряжения внутреннего кожуха 130 и нижней конструкции 122, чтобы уменьшать утечку содержащего никотин готового состава для пара из резервуара 119 на внешнюю сторону узла 114 резервуара через вышеуказанную поверхность сопряжения. Как показано, соединители 311, 312 могут содержать резьбовые соединители, но следует понимать, что соединитель 311, 312 может быть соединителем любого типа, включая, без ограничения, плотную посадку, фиксирующий элемент, зажим, штыковой соединитель, скользящую посадку, муфтовую посадку, посадку с выравниванием, резьбовой соединитель, магнит, замок или соединение любого другого типа и их комбинации.
Как показано на по меньшей мере фиг. 2D, верхняя конструкция 150 может содержать одно или более отверстий 150-o для текучей среды, также называемых одним или более вторыми отверстиями для текучей среды, которые проходят через верхнюю конструкцию 150 между резервуаром 119 и внешней частью по меньшей мере резервуара 119 так, что одно или более отверстий 150-o для текучей среды может делать возможным сообщение по текучей среде между резервуаром 119 и внешней частью по меньшей мере резервуара 119. Как показано на по меньшей мере фиг. 1C и 2C-2D, узел 114 резервуара может содержать соединительную конструкцию 160, которая выполнена расположенной смежно с верхней конструкцией 150 и выполнена с возможностью вращения, вокруг продольной оси 201 узла 114 резервуара, относительно верхней конструкции 150. Кольцевая прокладка 165 может уплотнять поверхность сопряжения между верхней конструкцией 150 и соединительной конструкцией 160, чтобы уменьшать утечку содержащего никотин готового состава для пара из резервуара 119 через вышеуказанную поверхность сопряжения. Соединительная конструкция 160 может содержать одно или более отверстий 160-o для текучей среды, которые проходят через соединительную конструкцию 160. Как показано на по меньшей мере фиг. 2D, в некоторых представленных для примера вариантах осуществления каждое отверстие 150-o для текучей среды может быть выровнено с отдельным отверстием 160-o для текучей среды в направлении, проходящем соосно с продольной осью 201, так что узел 114 резервуара приспособлен обеспечивать возможность сообщения по текучей среде между резервуаром 119 и внешней частью узла 114 резервуара посредством продольно выровненных отверстий 150-o, 160-o для текучей среды. В некоторых представленных для примера вариантах осуществления соединительная конструкция 160 выполнена с возможностью вращения, относительно верхней конструкции 150, вокруг продольной оси 201 для регулируемого продольного выравнивания или смещения одного или более отверстий 160-o для текучей среды относительно одного или более отверстий 150-o для текучей среды и тем самым для регулируемого открытия или изолирования резервуара 119 относительно внешней стороны узла 114 резервуара, чтобы обеспечивать возможность повторного заполнения резервуара 119 содержащим никотин готовым составом для пара, когда резервуар 119 открыт на внешнюю сторону узла 114 резервуара.
По-прежнему обращаясь к по меньшей мере фиг. 1C и 2C-2D, узел 114 резервуара может содержать кольцо 116 регулирования отверстия, которое соединено с соединительной конструкцией 160 и выполнено с возможностью приведения соединительной конструкции 160 во вращение вокруг продольной оси 201 при приведении кольца 116 регулирования отверстия во вращение вокруг продольной оси 201. Например, кольцо 116 регулирования отверстия может быть прикреплено к соединительной конструкции 160 с применением клея, сварки, болтового соединения, резьбового соединения, байонетного соединения или т. п. Соответственно, узел 114 резервуара может быть приспособлен для обеспечения возможности реализуемого вручную вращения соединительной конструкции 160 относительно верхней конструкции 150 для регулируемого открытия или изолирования резервуара 119 относительно внешней стороны узла 114 резервуара посредством продольно выровненных или смещенных отверстий 160-o, 150-o.
По-прежнему обращаясь к по меньшей мере фиг. 1C и 2C-2D, генератор пара, содержащего никотин, в сборе 110 может содержать выпускной узел 112, который выполнен с возможностью разъемного сцепления с соединительной конструкцией 160 для обратимого открытия или изолирования одного или более отверстий 160-o относительно внешней стороны генератор пара, содержащего никотин, в сборе 110 и для последующего установления сообщения по текучей среде между каналом, проходящим от испарителя для получения пара, содержащего никотин, в сборе 400 до внешней стороны генератора пара, содержащего никотин, в сборе 110 (описан дополнительно ниже), через выпускное отверстие 251. Как показано, выпускной узел 112 содержит внутренний канал 112-i, который выполнен с возможностью приема носовой секции соединительной конструкции 160. Выпускной узел 112 дополнительно содержит выступающий элемент 314, который выступает из внутренней поверхности внутреннего канала 112-i и выполнен с возможностью приема в элемент 160-g в виде канавки соединительной конструкции 160 для уплотнения поверхности сопряжения между каналом 112-i и носовой секцией 160-1 соединительной конструкции 160, чтобы уменьшать утечку текучих сред, проходящих через внутренний канал 112-i, предотвращая их выхода из выпускного узла 112 через проходы, отличные от выпускного отверстия 251. Как показано на фиг. 2C-2D, выпускной узел 112 выполнен с возможностью установления байонетного соединения с кольцом 116 регулирования отверстия. Кольцо 116 регулирования отверстия содержит охватываемый байонетный соединительный элемент 117, а выпускной узел 112 содержит охватывающий байонетный соединительный элемент 113, который является комплементарным охватываемому байонетному соединительному элементу 117. В результате выпускной узел 112 приспособлен для сцепления с охватывающим байонетным соединительным элементом 113 посредством охватываемого байонетного соединительного элемента 117 для установления разъемного байонетного соединения между выпускным узлом 112 и соединительной конструкцией 160 и, таким образом, для установления разъемного байонетного соединения между узлом 114 резервуара и выпускным узлом 112.
По-прежнему обращаясь к по меньшей мере фиг. 1C и фиг. 2A-2D, выпускной узел 112 выполнен с возможностью покрывать одно или более отверстий 160-o соединительной конструкции 160 на основании установления выпускным узлом 112 разъемного байонетного соединения между выпускным узлом 112 и соединительной конструкцией 160, так что выпускной узел 112 изолирует одно или более отверстий 160-o от внешней части генератор пара, содержащего никотин, в сборе 110 и таким образом уменьшает утечку содержащего никотин готового состава для пара из резервуара 119 через отверстия 150-o, 160-o, когда выпускной узел 112 соединен с узлом 114 резервуара посредством байонетного соединения между выпускным узлом 112 и соединительной конструкцией 160. Кроме того, генератор пара, содержащего никотин, в сборе 110 может быть приспособлен обеспечивать возможность открытия резервуара 119 на внешнюю сторону генератора пара, содержащего никотин, в сборе 110 на основании как отсоединения выпускного узла 112 от соединительной конструкции 160, так и дополнительного вращения соединительной конструкции 160 вокруг продольной оси 201 для продольного выравнивания одного или более отверстий 160-o соединительной конструкции 160 с одним или более отверстиями 150-o верхней конструкции 150.
Как показано на по меньшей мере фиг. 1C и 2C-2D, внутренний кожух 130 соединен с верхней конструкцией 150 и зафиксирован на месте относительно верхней конструкции 150 (например, с применением клея, соединителя или т. п.). Как показано, внутренняя поверхность внутреннего кожуха 130 по меньшей мере частично образует канал 130-a для цилиндра и канал 130-i для носового элемента, которые выполнены с возможностью приема по меньшей мере части испарителя для получения пара, содержащего никотин, в сборе 400 с обеспечением возможности соединения испарителя для получения пара, содержащего никотин, в сборе 400 с узлом 114 резервуара для по меньшей мере частичного образования генератора пара, содержащего никотин, в сборе 110.
Как показано на фиг. 2C-2D и 5A-5B, внутренний кожух 130 образует канал 130-a для цилиндра, нижний, и канал 130-i для носового элемента, верхний, при этом канал 130-i имеет диаметр, который настолько же большой, как и внешний диаметр носового сегмента 176-n испарителя для получения пара, содержащего никотин, в сборе 400, и при этом канал 130-a для цилиндра имеет диаметр, который настолько же большой, как и внешний диаметр внешнего кожуха 320 испарителя для получения пара, содержащего никотин, в сборе 400.
По-прежнему обращаясь к по меньшей мере фиг. 2C-2D, верхняя конструкция 150 содержит канал 150-i, который выполнен с возможностью выравнивания с каналом 130-i для носового элемента относительно продольной оси 201 и имеющим внутреннюю поверхность, которая находится на одном уровне или по существу на одном уровне с внутренней поверхностью внутреннего кожуха 130, так что каналы 130-i и 150-i вместе образуют единый непрерывный канал.
Как показано на фиг. 1A-2D, фиг. 4 и фиг. 5A-5C, узел 114 резервуара содержит изолирующую конструкцию 188, которая соединена с соединительной конструкцией 160 и зафиксирована на месте относительно соединительной конструкции 160 (например, с применением клея, сварки, соединителей или т. п.) так, что соединительная конструкция 160 приспособлена приводить во вращение изолирующую конструкцию 188 вокруг продольной оси 201 с соединительной конструкцией 160. Как показано на по меньшей мере фиг. 2C-2D и 4-5B, изолирующая конструкция 188 содержит элемент 188-1 в виде цилиндра с внутренней поверхностью, которая образует канал 188-o цилиндра, и носовой элемент 188-2 с внутренней поверхностью, которая образует более узкий канал 188-i носового элемента. Как показано на фиг. 2C-2D и 4-5B, носовой элемент 188-2 прикреплен к соединительной конструкции 160 так, что канал 188-i носового элемента расположен непосредственно смежно с каналом 160-i, и по меньшей мере часть носового элемента 188-2 и соединительной конструкции 160 занимают канал, образованный каналами 130-i и 150-i, и элемент 188-1 в виде цилиндра занимает канал 130-i. В некоторых представленных для примера вариантах осуществления внешние диаметры элемента 188-1 в виде цилиндра и носового элемента 188-2 могут соответствовать внутренним диаметрам каналов 130-a и 130-i соответственно, так что промежуточное пространство может отсутствовать или по существу отсутствовать между внешними поверхностями изолирующей конструкции 188 и внутренними поверхностями внутреннего кожуха 130, но представленные для примера варианты осуществления этим не ограничиваются.
Как показано, на по меньшей мере фиг. 2C-2D, носовой элемент 188-2 образует канал 188-i, и элемент 188-1 в виде цилиндра образует канал 188-a, который шире, чем канал 188-i. Кроме того, соединительная конструкция 160 содержит канал 160-i, который выполнен с возможностью выравнивания с каналом 188-i вокруг продольной оси 201 и имеющим внутреннюю поверхность, которая находится на одном уровне или по существу на одном уровне с внутренней поверхностью носового элемента 188-2, так что каналы 188-i и 160-i вместе образуют единый непрерывный канал.
Как показано, каналы 188-i и 160-i приспособлены совместно образовывать канал, устанавливающий сообщение по текучей среде между каналом 188-a и внешней частью узла 114 резервуара, независимо от резервуара 119. Как также показано на фиг. 2C-2D, выпускной узел 112 выполнен с возможностью разъемного соединения с соединительной конструкцией 160 так, что носовая часть соединительной конструкции 160, через которую проходит канал 160-i, вставлена во внутренний канал 112-i выпускного узла, так что выпускное отверстие 251, внутренний канал 112-i и канал 160-i и 188-i совместно образуют канал, устанавливающий сообщение по текучей среде между каналом 188-a и внешней частью генератор пара, содержащего никотин, в сборе 110, независимо от резервуара 119.
По-прежнему обращаясь к фиг. 2C-2D и фиг. 5A-5B, внутренний кожух 130 содержит одно или более отверстий 132, также называемых в этом документе одним или более первыми отверстиями для текучей среды, которые проходят через внутренний кожух 130 между резервуаром 119 и каналом 130-a для установления сообщения по текучей среде между ними. Как также показано, изолирующая конструкция 188 может содержать одно или более отверстий 188-o, также называемых в этом документе одним или более третьими отверстиями для текучей среды, которые проходят через элемент 188-1 в виде цилиндра для установления сообщения по текучей среде между каналом 188-a цилиндра и внешней частью изолирующей конструкции 188. Посредством прикрепления к соединительной конструкции 160, которая выполнена с возможностью вращения вокруг продольной оси 201, изолирующая конструкция 188 может быть приспособлена вращаться вокруг продольной оси 201 для регулируемого радиального выравнивания или смещения одного или более отверстий 188-o относительно одного или более отверстий 132 внутреннего кожуха 130, для регулируемого открытия канала 188-a цилиндра для резервуара 119 или изолирования канала 188-a цилиндра от резервуара 119 путем вращения изолирующей конструкции 188 вокруг продольной оси 201.
Теперь, обращаясь к фиг. 1A-1C, описывается блок питания в сборе 210 электронного устройства 100 для парения никотина. Обращаясь к фиг. 1C, представленный для примера блок питания в сборе 210 может содержать внешний кожух 212 и торцевую заглушку 214, по меньшей мере частично образующие корпус. Как показано, внутри корпуса блока питания в сборе 210 может быть расположен блок 220 питания. Блок 220 питания может быть перезаряжаемой батареей, и блок питания в сборе 210 может быть выполнен с возможностью подачи электропитания от блока 220 питания на генератор пара, содержащего никотин, в сборе 110 (например, на испаритель для получения пара, содержащего никотин, в сборе 400 посредством одного или более электрических выводов) для поддержания генерирования содержащего никотин пара в испарителе для получения пара, содержащего никотин, в сборе 400.
Как показано на фиг. 1C, представленное для примера электронное устройство 100 для парения никотина может содержать один или более экземпляров схемы 222 управления, которая может быть выполнена с возможностью управления подачей электропитания от блока 220 питания на генератор пара, содержащего никотин, в сборе 110 (например, на испаритель для получения пара, содержащего никотин, в сборе 400). В представленных для примера вариантах осуществления, показанных на фиг. 1B, схема 222 управления находится в блоке питания в сборе 210 и имеет структурную опору в нем посредством одного или более экземпляров опорной конструкции 218. Будет понятно, что в некоторых представленных для примера вариантах осуществления схема 222 управления может находиться в генераторе пара, содержащего никотин, в сборе 110, а не в блоке питания в сборе 210. В некоторых представленных для примера вариантах осуществления электронное устройство 100 для парения никотина может быть единым элементом, который содержит генератор пара, содержащего никотин, в сборе 110 и блок питания в сборе 210, выполненные как единый элемент, а не содержать генератор пара, содержащего никотин, в сборе 110 и блок питания в сборе 210 в виде отдельных элементов, которые соединены вместе с образованием электронного устройства 100 для парения никотина.
Как показано на фиг. 1A-1C, блок питания в сборе 210 содержит запускающий элемент 216 взаимодействия, выполненный с возможностью задействования вручную для обеспечения схемой 222 управления подачи питания на генератор пара, содержащего никотин, в сборе 110. Как показано, запускающий элемент 216 взаимодействия может быть устройством типа кнопки, но представленные для примера варианты осуществления этим не ограничиваются. Например, запускающий элемент 216 взаимодействия может быть переключающим устройством. По-прежнему обращаясь к фиг. 1A-1C, блок питания в сборе 210 может содержать интерфейс 228 блока питания, который выполнен с возможностью соединения с кабелем подачи электропитания, чтобы позволять заряжать или перезаряжать блок 220 питания путем подачи на него питания от внешнего источника питания через интерфейс 228 блока питания. В некоторых представленных для примера вариантах осуществления интерфейс 228 блока питания может быть интерфейсом универсальной последовательной шины (USB), интерфейсом mini-USB, интерфейсом micro-USB или т. п.
В некоторых представленных для примера вариантах осуществления, в которых генератор пара, содержащего никотин, в сборе 110 и блок питания в сборе 210 выполнены с возможностью разъемного соединения посредством комплементарных соединителей в сборе 142 и 323 соответственно, одна или более электрических схем, проходящих через генератор пара, содержащего никотин, в сборе 110 и блок питания в сборе 210, могут быть получены путем соединения вместе соединителей в сборе 142, 232. В одном примере одна или более полученных электрических схем могут содержать по меньшей мере испаритель для получения пара, содержащего никотин, в сборе 400, схему 222 управления и блок 220 питания. Как показано на по меньшей мере фиг. 1C, блок питания в сборе 210 может содержать электродную структуру 230, которая электрически соединена с блоком 220 питания и схемой 222 управления посредством структуры 226 электрического соединения. Как показано, электродная структура 230 выполнена с возможностью осуществления контакта с соответствующей электродной структурой 172 испарителя для получения пара, содержащего никотин, в сборе 400 генератора пара, содержащего никотин, в сборе 110, посредством соединения соединителя 323 блока питания в сборе 210 с соединителем в сборе 142 генератора пара, содержащего никотин, в сборе 110, для получения электрической схемы, которая содержит по меньшей мере блок 220 питания, схему 222 управления и испаритель для получения пара, содержащего никотин, в сборе 400, и тем самым электрического соединения блока 220 питания и схемы 222 управления с испарителем для получения пара, содержащего никотин, в сборе 400. В показанных представленных для примера вариантах осуществления электродные структуры 230 и 172 выполнены с возможностью осуществления контакта друг с другом посредством сплошного контакта соответствующих поверхностей электродных структур 230 и 172.
По-прежнему обращаясь к фиг. 1A-1C, электронное устройство 100 для парения никотина может содержать впускное отверстие 250 для воздуха, которое выполнено с возможностью направления втягиваемого воздуха во внутреннюю часть электронного устройства 100 для парения никотина, и один или более каналов, выполненных с возможностью направления втягиваемого воздуха в испаритель для получения пара, содержащего никотин, в сборе 400, чтобы захватывать содержащий никотин пар, генерируемый в нем, и затем вытягивать из испарителя для получения пара, содержащего никотин, в сборе 400 и из электронного устройства 100 для парения никотина через каналы 188-i, 160-i, 112-i и выпускное отверстие 251 выпускного узла 112. Как показано, впускное отверстие 250 для воздуха может быть дугообразным или кольцевым впускным отверстием, которое проходит частично или полностью по окружности внешней части электронного устройства 100 для парения никотина. В показанных представленных для примера вариантах осуществления впускное отверстие 250 для воздуха образовано зазором между соединенными генератором пара, содержащего никотин, в сборе 110 и блоком питания в сборе 210, но представленные для примера варианты осуществления этим не ограничиваются: впускное отверстие 250 для воздуха может быть полностью расположено и полностью образовано в генераторе пара, содержащего никотин, в сборе 110 или блоке питания в сборе 210. Как также показано, блок питания в сборе 210 может содержать конструкцию 224, которая по меньшей мере частично образует один или более каналов, проходящих через внутреннюю часть по меньшей мере блока питания в сборе 210 от впускного отверстия 250 для воздуха к испарителю для получения пара, содержащего никотин, в сборе 400.
Блок питания в сборе 210 дополнительно содержит регулировочное кольцо 120, в котором образованы одно или более отверстий 121, и регулировочное кольцо 120 может быть выполнено с возможностью приведения во вращение, относительно по меньшей мере конструкции 224, вокруг продольной оси блока питания в сборе 210 для регулируемого выравнивания одного или более отверстий 121 разного размера с по меньшей мере одним каналом для воздуха, образованным конструкцией 224, с целью регулируемого конфигурирования электронного устройства 100 для парения никотина для поддержания конкретной максимальной скорости потока воздуха через электронное устройство для парения никотина благодаря запиранию потока отверстием 121, которое выравнивается с каналом, образованным конструкцией 224. В некоторых представленных для примера вариантах осуществления регулировочное кольцо 120 может быть выполнено с возможностью приведения во вращение для изолирования канала, образованного конструкцией 224, для предотвращения втягивания воздуха из впускного отверстия 250 для воздуха в испаритель для получения пара, содержащего никотин, в сборе 400.
По-прежнему обращаясь к по меньшей мере фиг. 1C, конструкция 224 соединена с соединителем 323 и также определяет пространство, которое выполнено в сообщении по текучей среде с впускным каналом 178-i испарителя для получения пара, содержащего никотин, в сборе 440, когда соединитель 323 соединен с соединителем в сборе 142 генератора пара, содержащего никотин, в сборе 110.
В некоторых представленных для примера вариантах осуществления электронное устройство 100 для парения никотина может быть единым элементом, который содержит генератор пара, содержащего никотин, в сборе 110 и блок питания в сборе 210 в виде единого элемента, так что нет необходимости в соединении вместе генератора пара, содержащего никотин, в сборе 110 и блока питания в сборе 210 для получения одной или более электрических схем.
В некоторых представленных для примера вариантах осуществления блок 220 питания может содержать батарею. В некоторых примерах блок 220 питания может содержать литий-ионную батарею или один из ее вариантов, например литий-ионную полимерную батарею, или батарею другого типа. Кроме того, блок 220 питания может быть перезаряжаемым и может содержать схему, выполненную с возможностью перезарядки батареи посредством внешнего зарядного устройства.
В некоторых представленных для примера вариантах осуществления блок 220 питания может быть электрически соединен с испарителем для получения пара, содержащего никотин, в сборе 400 посредством схемы 222 управления на основании сигнала, принимаемого схемой 222 управления с датчика электронного устройства 100 для парения никотина, интерфейса электронного устройства 100 для парения никотина (например, запускающего элемента 216 взаимодействия) или их комбинации. Для управления подачей электропитания на испаритель для получения пара, содержащего никотин, в сборе 400 схема 222 управления может исполнять один или более экземпляров исполняемого компьютером программного кода. Схема 222 управления может содержать процессор и запоминающее устройство. Запоминающее устройство может представлять собой машиночитаемый носитель данных, который хранит исполняемый компьютером код. Схема 222 управления может быть машиной специального назначения, выполненной с возможностью исполнения исполняемого компьютером кода для управления испарителем для получения пара, содержащего никотин, в сборе 400.
Обращаясь теперь к фиг. 3A-3D, описывается испаритель для получения пара, содержащего никотин, в сборе 400. На фиг. 3A-3B представлены изображения в перспективе испарителя для получения пара, содержащего никотин, в сборе согласно некоторым представленным для примера вариантам осуществления. На фиг. 3C представлено изображение в перспективе в разрезе вдоль линии IIIC-IIIC’ испарителя для получения пара, содержащего никотин, в сборе по фиг. 3A-3B согласно некоторым представленным для примера вариантам осуществления. На фиг. 3D представлено изображение в перспективе в разрезе вдоль линии IIID-IIID’ испарителя для получения пара, содержащего никотин, в сборе по фиг. 3A-3B согласно некоторым представленным для примера вариантам осуществления.
Как показано на фиг. 3A-3D, испаритель для получения пара, содержащего никотин, в сборе 400 может содержать канальную конструкцию 186; испаритель 180 для получения пара, содержащего никотин, который содержит подающий элемент 180-W и нагревательный элемент 180-H; электродную структуру 172; и выпускную канальную конструкцию 176. Канальная конструкция 186 имеет внутреннюю поверхность 186-s, которая по меньшей мере частично образует канал 174, проходящий через испаритель для получения пара, содержащего никотин, в сборе 400 вдоль его продольной оси 401. Канальная конструкция 186 может дополнительно содержать ряд прорезей 388, проходящих соосно продольной оси 401, которые выполнены для обеспечения конструктивной опоры подающему элементу 180-W и удерживания подающего элемента 180-W на месте в фиксированном положении относительно канальной конструкции 186. Как показано, поверхность сопряжения между канальной конструкцией 186 и внешним кожухом 130 может быть уплотнена кольцевой прокладкой 316.
Как показано, подающий элемент 180-W может проходить в поперечном направлении через канал 174, между прорезями 388, проходящими вдоль противоположных сторон канала 174. Как также показано, нагревательный элемент 180-H может проходить вокруг внешней поверхности подающего элемента 180-W. Как показано, нагревательный элемент 180-H может быть проволочной спиралью, которая намотана вокруг подающего элемента 180-W и находится в непосредственном контакте с ним. Подающий элемент 180-W может содержать один или более экземпляров фитильного материала и может называться фитилем.
Как показано на фиг. 3A-3D, электродная структура 172 может быть расположена на первом конце канальной конструкции 186 посредством прокладки 173. Электродная структура 172 и прокладка 173 могут совместно образовывать первый конец канала 174 вдоль продольной оси 401. Как показано, электродная структура 172 содержит центральный канал 172-i, который проходит вдоль («соосно относительно») продольной оси 401, и набор по меньшей мере двух впускных каналов 172-o, которые проходят в поперечном направлении, перпендикулярно продольной оси 401, между первым концом центрального канала 172-i и внешней частью электродной структуры 172, то есть дальше в наружном направлении в канал 174. Соответственно, как показано на по меньшей мере фиг. 3C-3D, центральный канал 172-i имеет первый конец, который находится в сообщении по текучей среде с внешней частью испарителя для получения пара, содержащего никотин, в сборе 400, независимо от канала 174, посредством проходящих в поперечном направлении впускных каналов 172-o, и противоположный ему второй конец, который непосредственно открывается в канал 174. Таким образом, электродная структура 172 приспособлена направлять текучую среду, такую как воздух, втягиваемый в испаритель для получения пара, содержащего никотин, в сборе 400, которая подлежит втягиванию в центральный канал 172-i извне посредством одного или более впускных каналов 172-o и последующему втягиванию из центрального канала 172-i в канал 174. Прокладка 173 может содержать электроизоляционный материал, так что прокладка 173 электрически изолирует электродную структуру 172 и канальную конструкцию 186 друг от друга.
Как также показано на фиг. 3C-3D, испаритель для получения пара, содержащего никотин, в сборе 400 содержит набор из двух электрических выводов 181 (на фиг. 3C-3D показан только один электрический вывод 181, но оба электрических вывода 181 показаны на фиг. 6B), которые соединены с противоположными концами нагревательного элемента 180-H. Один электрический вывод 181, соединенный с одним концом нагревательного элемента 180-H, может быть соединен с электродной структурой 172 и может проходить к ней через часть канала 174 и через часть прокладки 173. Другой электрический вывод 181, соединенный с противоположным концом нагревательного элемента 180-H, может быть соединен с канальной конструкцией 186 и может проходить к ней через часть канала 174 и через часть прокладки 173. В результате электрические выводы 181 могут электрически соединять противоположные концы нагревательного элемента 180-H с электродной структурой 172 и канальной конструкцией 186 соответственно. Прокладка 173 может содержать электроизоляционный материал, так что прокладка 173 может электрически изолировать выводы 181, проходящие через прокладку 173, друг от друга и может также электрически изолировать электродную структуру 172 и канальную конструкцию 186 друг от друга. Соответственно, электродная структура 172 может быть выполнена как анод или катод, а канальная конструкция 186 может быть выполнена как противоположный ей электрод (например, катод или анод). Как показано на фиг. 1C, нижняя поверхность 186-H канальной конструкции 186 может быть приспособлена входить в контакт с частью блока питания в сборе 210, когда генератор пара, содержащего никотин, в сборе 110 соединен с блоком питания в сборе 210. В частности, нижняя поверхность 186-H канальной конструкции 186 приспособлена входить в контакт с соединителем в сборе 232 блока питания в сборе 210, когда генератор пара, содержащего никотин, в сборе 110 соединен с блоком питания в сборе 210, при этом одновременно поверхность электродной структуры 172 находится в контакте с электродной структурой 230 блока питания в сборе 210. Соответственно, испаритель для получения пара, содержащего никотин, в сборе 400 приспособлен создавать электрическую схему, которая проходит через него, когда генератор пара, содержащего никотин, в сборе 110 соединен с блоком питания в сборе 210, где электрическая схема проходит от блока 220 питания до электродной структуры 230 через схему 222 управления, от электродной структуры 230 до электродной структуры 172, которая находится в контакте с электродной структурой 230, от электродной структуры 172 до первого конца нагревательного элемента 180-H посредством первого электрического вывода 181, который находится в контакте как с первым концом нагревательного элемента 180-H, так и с электродной структурой 172, через нагревательный элемент 180-H от первого конца до его противоположного второго конца, от второго конца нагревательного элемента 180-H до канальной конструкции 186 посредством второго электрического вывода 181, который находится в контакте как со вторым концом нагревательного элемента 180-H, так и с канальной конструкцией 186, и от канальной конструкции 186 до блока 220 питания посредством по меньшей мере соединителя в сборе 232.
По-прежнему обращаясь к фиг. 3A-3D, испаритель для получения пара, содержащего никотин, в сборе 400 содержит покровный элемент 178, который окружает первый конец электродной структуры 172, который изолирован от канала 174 по меньшей мере прокладкой 173 и канальной конструкцией 186. Покровный элемент 178 проходит соосно с электродной структурой 172 и окружает первый конец электродной структуры 172, как показано на фиг. 3C-3D, с образованием кольцевого впускного канала 178-i, который проходит соосно продольной оси 401 и образован прокладкой 173, канальной конструкцией 186, внутренней поверхностью покровного элемента 178 и внешней поверхностью электродной структуры 172. Как показано, впускной канал 178-i открыт на внешнюю сторону испарителя для получения пара, содержащего никотин, в сборе 400 и также открыт во впускные каналы 172-i электродной структуры 172. Соответственно, испаритель для получения пара, содержащего никотин, в сборе 400 выполнен с возможностью направлять текучую среду, такую как воздух, втягиваемую в испаритель для получения пара, содержащего никотин, в сборе 400, с целью втягивания во впускные каналы 172-i через впускной канал 178-i. Покровный элемент 178 может также обеспечивать защиту электродной структуре от ударов по меньшей мере частично перпендикулярно продольной оси 401, тем самым повышая долговечность испарителя для получения пара, содержащего никотин, в сборе 400.
По-прежнему обращаясь к фиг. 3A-3D, испаритель для получения пара, содержащего никотин, в сборе 400 содержит выпускную канальную конструкцию 176, которая образует выпускной канал 176-i, и продольный конец канала 174. Испаритель для получения пара, содержащего никотин, в сборе дополнительно содержит внешний кожух 320, который проходит соосно продольной оси 401, между поверхностью канальной конструкции 186 и выпускной канальной конструкцией 176.
Обращаясь сначала ко внешнему кожуху 320, внешний кожух 320 содержит первые отверстия 320-o, которые проходят через внешний кожух 320 и расположены на расстоянии друг от друга на противоположных сторонах внешнего кожуха 320 (например, смещены на 180 градусов друг от друга). Внешний кожух 320 дополнительно содержит вторые отверстия 320-i, которые проходят через внешний кожух 320 и расположены на расстоянии друг от друга на противоположных сторонах внешнего кожуха 320 (например, смещены на 180 градусов друг от друга), где первые отверстия 320-o и вторые отверстия 320-i перпендикулярны друг другу на окружности внешнего кожуха 320 (например, вторые отверстия 320-i и первые отверстия 320-o смещены на 90 градусов друг от друга). Как показано, внутренняя поверхность внешнего кожуха 320 и внешняя поверхность канальной конструкции 186 образуют внутренние и внешние радиальные границы кольцевого канала 321, который проходит соосно продольной оси 401 между поверхностью канальной конструкции 186 и выпускной канальной конструкцией 176. Каждое отверстие из первых отверстий 320-o и вторых отверстий 320-i может устанавливать сообщение по текучей среде между подающим элементом 180-W и внешней стороной испарителя для получения пара, содержащего никотин, в сборе 400 через кольцевой канал 321. Как показано на по меньшей мере фиг. 9A-9E, одно или более из отверстий 320-o и 320-i может быть открытым в резервуар 119 узла 114 резервуара, или непосредственно, или посредством одного или более отверстий 132, 188-o, радиально выровненных с одним или более из отверстий 320-o и 320-i, так что одно или более из отверстий 320-o и 320-i могут быть приспособлены для установления сообщения по текучей среде между подающим элементом 180-W и резервуаром 119, когда испаритель для получения пара, содержащего никотин, в сборе 400 соединен с узлом 114 резервуара и изолирующая конструкция 188 повернута так, чтобы открывать по меньшей мере канал 188-a цилиндра в резервуар 119. Соответственно, испаритель для получения пара, содержащего никотин, в сборе 400 может быть приспособлен направлять содержащий никотин готовый состав для пара из резервуара 119 в подающий элемент 180-W через одно или более отверстий 320-o, 320-i и через кольцевой канал 321, в который непосредственно открыты противоположные концы подающего элемента 180-W, как показано на фиг. 3C-3D.
В некоторых представленных для примера вариантах осуществления испаритель для получения пара, содержащего никотин, в сборе 400 может содержать дополнительный подающий элемент, частично или полностью занимающий кольцевой канал 321, так что кольцевой подающий элемент изолирует подающий элемент 180-W от непосредственного выхода на одно или более отверстий 320-o, 320-i (например, когда между подающим элементом 180-W и одним или более отверстиями 320-o, 320-i имеется только пустое пространство), и дополнительный подающий элемент может делать возможным вытягивание содержащего никотин готового состава для пара из одного или более отверстий 320-o, 320-i в подающий элемент 180-W через внутреннюю часть дополнительного подающего элемента. Как также показано на фиг. 3C-3D, продольная ось подающего элемента 180-W может быть радиально выровнена со вторыми отверстиями 320-o.
Выпускная канальная конструкция 176 может содержать пластинчатый элемент 176-c, который по меньшей мере частично образует продольный конец каналов 174, 321, и канальную конструкцию 176-n, выровненную с продольной осью 401 и проходящую соосно с ней, которая образует выпускной канал 176-i, который, в свою очередь, устанавливает сообщение по текучей среде между проксимальным продольным концом канала 174 и внешней стороной испарителя для получения пара, содержащего никотин, в сборе 400. Находящаяся в канале 174 текучая среда, в том числе воздух, втягиваемый в канал 174 через каналы 178-i, 172-i и 172-o, содержащий никотин пар, генерируемый в канале 174 путем нагревания нагревательным элементом 180-H содержащего никотин готового состава для пара, втягиваемого в подающий элемент 180-W из резервуара 119, или их комбинация, могут быть вытянуты из канала 174 и из испарителя для получения пара, содержащего никотин, в сборе 400 через выпускной канал 176-i.
Обращаясь снова к по меньшей мере фиг. 1C и 2C-2D, испаритель для получения пара, содержащего никотин, в сборе 400 и узел 114 резервуара могут быть выполнены с возможностью соединения друг с другом так, что испаритель для получения пара, содержащего никотин, в сборе 400 вставляется в каналы 188-i и 188-a, при этом продольные оси 401 и 201 выровнены, становясь одной продольной осью, так, что носовой элемент 176-n испарителя для получения пара, содержащего никотин, в сборе 400 проходит через канал 188-i, по меньшей мере частично уплотненный с ним посредством по меньшей мере части внешнего кожуха 320, занимающей канал 188-a цилиндра, и одно или более из отверстий 320-o, 320-i радиально выровнены с одним или более отверстиями 132. Как показано на фиг. 2C-2D, внутренний кожух 130 выполнен с возможностью обеспечения вставки испарителя для получения пара, содержащего никотин, в сборе 400 в канал 188-a, 188-i, так что выпускной канал 176-i испарителя для получения пара, содержащего никотин, в сборе 400 находится в непосредственном сообщении по текучей среде с каналом 160-i, так что каналы 176-i, 160-i совместно образуют выпускной канал, который проходит от канала 174 на внешнюю сторону узла 114 резервуара и, через выпускной канал 112-i и выпускное отверстие 251, на внешнюю сторону генератора пара, содержащего никотин, в сборе 110. Изолирующая конструкция 188 может вращаться вокруг продольной оси 201 для регулируемого открытия одного или более отверстий 320-o, 320-i в резервуар 119 через одно или более отверстий 132 на основании регулируемого радиального выравнивания одного или более отверстий 188-o с одним или более отверстиями 132 и, следовательно, с одним или более отверстиями 320-o, 320-i.
На фиг. 4 представлено изображение в перспективе изолирующей конструкции согласно некоторым представленным для примера вариантам осуществления. На фиг. 5A представлено изображение в разрезе вдоль линии IIC-IIC’ генератора пара, содержащего никотин, в сборе по фиг. 2A-2B согласно некоторым представленным для примера вариантам осуществления. На фиг. 5B представлено изображение в разрезе вдоль линии IID-IID’ генератора пара, содержащего никотин, в сборе по фиг. 2A-2B согласно некоторым представленным для примера вариантам осуществления. На фиг. 5C представлено изображение в перспективе в разрезе вдоль линии VC-VC’ узла резервуара по фиг. 5A-5B согласно некоторым представленным для примера вариантам осуществления. На фиг. 6A представлено изображение в разрезе генератора пара, содержащего никотин, в сборе по фиг. 2A-2B согласно некоторым представленным для примера вариантам осуществления. На фиг. 6B представлено изображение в разрезе генератора пара, содержащего никотин, в сборе по фиг. 6A вдоль линии просмотра VIB-VIB’ согласно некоторым представленным для примера вариантам осуществления.
Как показано на фиг. 5A-5C, внутренний кожух 130 содержит выступающие элементы 510, которые проходят частично вокруг внутренней поверхности 130-s внутреннего кожуха 130 и расположены на расстоянии друг от друга в радиальном направлении с образованием одного или более продольных каналов 512, при этом каждый продольный канал 512 проходит соосно продольной оси 201 между смежными выступающими элементами 510. Как показано на фиг. 4, изолирующая конструкция 188 может содержать выступающий элемент 490, который проходит от нижней кромки 492 изолирующей конструкции 188, где прохождение соосно продольной оси 201. Как показано, каждый выступающий элемент 490 может проходить по ограниченной части нижней кромки 492 изолирующей конструкции 188. Например, в показанных представленных для примера вариантах осуществления каждый выступающий элемент 490 проходит на приблизительно 90 градусов по окружности нижней кромки 492, и два выступающих элемента 490 смещены на 90 градусов друг от друга, так что каждый выступающий элемент 490 проходит по ¼ нижней кромки 492 изолирующей конструкции 188 и два выступающих элемента 490 вместе проходят по ½ нижней кромки 492 изолирующей конструкции 188.
Как также показано на фиг. 5A-5C, нижняя кромка 492 изолирующей конструкции 188 и верхние кромки выступающих элементов 510 могут совместно образовывать один или более кольцевых каналов 520. Как также показано, каждый из выступающих элементов 510 может содержать продольный выступающий элемент 514, который изолирует отдельные кольцевые каналы 520 друг от друга.
По-прежнему обращаясь к фиг. 5A-5C и дополнительно обращаясь к по меньшей мере фиг. 6A, кольцевой канал 520, образованный по меньшей мере внутренним кожухом 130 и изолирующей конструкцией 188, может содержать внешний кольцевой канал 520-o и внутренний кольцевой канал 520-i, где внешний кольцевой канал 520-o образован внутренним кожухом 130 и выступающим элементом 510, а внутренний кольцевой канал 520-i, который является концентрическим относительно внешнего кольцевого канала 520-o, образован нижней кромкой 492 изолирующей конструкции 188. Изолирующая конструкция 188 выполнена с возможностью вращения вокруг продольной оси 201 так, что взаимно сцепляющиеся выступающие элементы 490 ограничены передвижением через внутренний кольцевой канал 520-i вследствие вращения изолирующей конструкции 188 вокруг продольной оси 201.
В некоторых представленных для примера вариантах осуществления элементы, образующие каналы 512 и 520 (например, выступающие элементы 510 и 514), могут совместно образовывать соединитель в сборе 550 узла 114 резервуара, который представляет собой охватывающий байонетный соединительный элемент и который выполнен с возможностью сцепления с комплементарным охватываемым байонетным соединительным элементом испарителя для получения пара, содержащего никотин, в сборе 400 для соединения испарителя для получения пара, содержащего никотин, в сборе 400 с узлом 114 резервуара таким образом, чтобы радиально выравнивать одно или более отверстий 320-i, 320-o с по меньшей мере отверстиями 132 внутреннего кожуха 130. Каналы 512 и 520, которые открыты друг для друга, могут называться в этом документе каналом 555 соединителя, который образован соединителем в сборе 550 узла резервуара.
На фиг. 3E представлено изображение в перспективе конструкции для взаимного сцепления согласно некоторым представленным для примера вариантам осуществления. Конструкция 410 для взаимного сцепления, показанная на фиг. 3E, может быть конструкцией 410 для взаимного сцепления, показанной на фиг. 3A-3D. Конструкция 410 для взаимного сцепления может частично или полностью содержать охватываемый байонетный соединительный элемент испарителя для получения пара, содержащего никотин, в сборе 400, который является комплементарным с вышеуказанным охватывающим байонетным соединительным элементом узла 114 резервуара.
Как показано на фиг. 3E, конструкция 410 для взаимного сцепления может содержать кольцевую конструкцию 414, которая выполнена так, чтобы проходить по окружности внешнего кожуха 320 испарителя для получения пара, содержащего никотин, в сборе 400. В некоторых представленных для примера вариантах осуществления кольцевая конструкция 414 выполнена с возможностью фиксации на месте относительно по меньшей мере одного из внешнего кожуха 320 и канальной конструкции 186 (например, с применением клея, сварки, одного или более соединителей или т. п.). Конструкция 410 для взаимного сцепления может дополнительно содержать соединительный элемент 412, который выполнен с возможностью сцепления с комплементарным охватывающим байонетным соединительным элементом узла 114 резервуара (например, с одним или более каналами 512 и одним или более каналами 520) для соединения испарителя для получения пара, содержащего никотин, в сборе 400 с узлом 114 резервуара. Как показано, соединительный элемент 412 может быть элементом в виде охватываемого байонетного соединительного элемента, который выполнен с возможностью сцепления с соответствующим комплементарным байонетным соединительным элементом соединителя в сборе 550 узла резервуара. Как показано, соединительный элемент 412 может быть вставным элементом, который проходит на расстояние 412-H от кольцевой конструкции 414 в продольном направлении, имеет ширину 412-W, имеет глубину 412-D и выступает на расстояние 412-P от кольцевой конструкции 414 в радиальном направлении. Хотя соединительный элемент 412 показан на фиг. 3E как охватываемый байонетный соединительный элемент, будет понятно, что представленные для примера варианты осуществления этим не ограничиваются, и соединительный элемент 412 может быть соединителем любого типа, в том числе элементом в виде охватывающего байонетного соединительного элемента, штифтовым соединительным элементом, резьбовым соединительным элементом, некоторой их комбинацией или т. п.
На фиг. 7A представлено изображение в перспективе узла резервуара и испарителя для получения пара, содержащего никотин, в сборе, выровненного с продольной осью узла резервуара, согласно некоторым представленным для примера вариантам осуществления. На фиг. 7B представлено изображение в разрезе узла резервуара и выровненного испарителя для получения пара, содержащего никотин, в сборе по фиг. 7A вдоль линии просмотра VIIB-VIIB’. На фиг. 8A представлено изображение в перспективе узла резервуара и испарителя для получения пара, содержащего никотин, в сборе, вставленного в узел резервуара, согласно некоторым представленным для примера вариантам осуществления. На фиг. 8B представлено изображение в перспективе в разрезе вдоль линии VIIIB-VIIIB’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 8A согласно некоторым представленным для примера вариантам осуществления. На фиг. 8C представлено изображение в разрезе вдоль линии VIIIC-VIIIC’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 8A согласно некоторым представленным для примера вариантам осуществления. На фиг. 8D представлено изображение в разрезе вдоль линии VIIID-VIIID’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 8A согласно некоторым представленным для примера вариантам осуществления. На фиг. 9A представлено изображение в перспективе узла резервуара и испарителя для получения пара, содержащего никотин, в сборе, введенного со сцеплением в узел резервуара, согласно некоторым представленным для примера вариантам осуществления. На фиг. 9B представлено изображение в перспективе в разрезе вдоль линии IXB-IXB’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 9A согласно некоторым представленным для примера вариантам осуществления. На фиг. 9C представлено изображение в разрезе вдоль линии IXC-IXC’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 9A согласно некоторым представленным для примера вариантам осуществления. На фиг. 9D представлено изображение в разрезе вдоль линии IXD-IXD’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 9A согласно некоторым представленным для примера вариантам осуществления. На фиг. 9E представлено изображение в разрезе вдоль линии IXE-IXE’ узла резервуара и испарителя для получения пара, содержащего никотин, в сборе по фиг. 9A согласно некоторым представленным для примера вариантам осуществления.
Обращаясь теперь к по меньшей мере фиг. 6A-9E, когда испаритель для получения пара, содержащего никотин, в сборе 400 вставлен в узел 114 резервуара с по меньшей мере частичным занятием каналов 188-i и 188-a, конструкция 410 для взаимного сцепления может быть приспособлена устанавливать байонетное соединение между испарителем для получения пара, содержащего никотин, в сборе 400 и узлом 114 резервуара в результате взаимодействия между конструкцией 410 для взаимного сцепления и каналами 512, 520 соединителя в сборе 550 узла резервуара. Как показано на фиг. 6A-8C, испаритель для получения пара, содержащего никотин, в сборе 400 может быть вставлен в узел 114 резервуара, через соединитель в сборе 142 и в каналы 188-i, 188-a, при этом соединительные элементы 412 радиально выровнены с отдельными соответствующими каналами 512 соединителя в сборе 550, так что выступающие элементы 412 перемещаются, соосно относительно продольной оси 201, через отдельные соответствующие каналы 512 и в отдельные соответствующие каналы 520, когда испаритель для получения пара, содержащего никотин, в сборе 400 вставляется в каналы 188-i, 188-a.
Как показано на фиг. 8A-9E, когда испаритель для получения пара, содержащего никотин, в сборе 400 вставлен продольно в узел 114 резервуара так, что соединительные элементы 412 вставлены продольно в отдельные соответствующие каналы 520 через каналы 512, испаритель для получения пара, содержащего никотин, в сборе 400 может быть повернут вокруг продольной оси 201 (которая может быть выровнена с продольной осью 401 так, чтобы они были одной продольной осью, в результате вставки испарителя для получения пара, содержащего никотин, в сборе 440 в узел 114 резервуара) так, что соединительные элементы 412 перемещаются по отдельным соответствующим дугам вокруг продольной оси 201 и через отдельные соответствующие каналы 520, упираясь в отдельные соответствующие конструкции 514, которые ограничивают дальнейшее перемещение выступающих элементов 412 из соответствующих каналов 512, которые непосредственно открыты в соответствующие каналы 520, в которых расположены соединительные элементы 412. Такое перемещение соединительного элемента 412 с упором в отдельную соответствующую конструкцию 514 может соответствовать повороту испарителя для получения пара, содержащего никотин, в сборе 400 вокруг продольной оси 201 с радиальным выравниванием одного или более наборов отверстий 320-o, 320-i с отверстиями 132.
Как показано на по меньшей мере фиг. 6A-6C, каждый из выступающих элементов 412 содержит внутреннюю часть 412-i, которая продольно выровнена с кольцевой конструкцией 414, и внешнюю часть 412-o, которая выступает радиально от кольцевой конструкции 414. Обращаясь обратно к фиг. 7A-9E, соединительный элемент 412 выполнен с возможностью вставки в канал 520 и перемещения через него, так что внутренняя часть 412-i находится во внутреннем кольцевом канале 520-i данного канала 520 и внешняя часть 412-o находится во внешнем кольцевом канале 520-o данного канала. Кроме того, соединительный элемент 412 может быть выполнен так, что внешняя часть 412-o ограничена перемещением через внешний кольцевой канал 520-o и внутренняя часть 412-i ограничена перемещением через внутренний кольцевой канал 520-i, когда соединительный элемент 412 перемещается через канал 520.
Как также показано на фиг. 8A-9E, генератор пара, содержащего никотин, в сборе 110 выполнен так, чтобы позволять изолирующей конструкции 188 вращаться вокруг продольной оси 201 так, что выступающий элемент 490 перемещается через внутренний кольцевой канал 520-i с выборочным перекрытием внутреннего кольцевого канала 520-i между конструкцией 514 и каналом 512, чтобы изолировать по меньшей мере внутреннюю часть 412-i соединительного элемента 412, который упирается в конструкцию 514, от канала 512. В результате выступающий элемент 490 может ограничивать по меньшей мере часть конструкции 410 для взаимного сцепления (например, внутреннюю часть 412-i) от выхода из сцепления в байонетном соединении, образованном каналами 512, 520, благодаря перекрытию выступающим элементом 490 по меньшей мере канала или ряда каналов, через которые по меньшей мере часть 412-i конструкции 410 для взаимного сцепления может перемещаться для выведения испарителя для получения пара, содержащего никотин, в сборе 400 из сцепления с узлом 114 резервуара.
Как показано на по меньшей мере фиг. 8A-9E, изолирующая конструкция 188 выполнена так, чтобы открывать по меньшей мере внутренний кольцевой канал 520-i в канал 512 благодаря нахождению изолирующей конструкции 188 в положении, в котором одно или более отверстий 188-o радиально смещены относительно одного или более отверстий 132, чтобы изолировать канал 188-a цилиндра от одного или более отверстий 132. Соответственно, узел 114 резервуара может быть выполнен с возможностью обеспечения разъемного соединения испарителя для получения пара, содержащего никотин, в сборе 400 с узлом 114 резервуара, посредством сцепления конструкции 410 для взаимного сцепления и соединителя в сборе 550, чтобы вызывать перемещение одного или более соединительных элементов 412 через один или более наборов каналов 512, 520 с упором в конструкцию 514, благодаря нахождению изолирующей конструкции 188 в первом положении, в котором изолирующая конструкция 188 изолирует резервуар 119 от испарителя для получения пара, содержащего никотин, в сборе 400 и в котором изолирующая конструкция 188 не изолирует каналы 520, 512 друг от друга для обеспечения возможности продольной вставки испарителя для получения пара, содержащего никотин, в сборе 400 в узел 114 резервуара и его вращения вокруг продольной оси 201, так, что соединительный элемент 412 конструкции 410 для взаимного сцепления испарителя для получения пара, содержащего никотин, в сборе 440 перемещается через канал 512 и канал 520, который открыт в канал 512, с упором в конструкцию 514, так что одно или более отверстий 320-o, 320-i испарителя для получения пара, содержащего никотин, в сборе 400 радиально выровнены с одним или более отверстиями 132, когда один или более выступающих элементов 412 упираются в отдельные соответствующие конструкции 514.
Как также показано на фиг. 8A-9E, узел 114 резервуара может быть выполнен так, чтобы позволять ограничивать отсоединение испарителя для получения пара, содержащего никотин, в сборе 400 от узла 114 резервуара при нахождении изолирующей конструкции 188 во втором положении, в котором одно или более отверстий 188-o изолирующей конструкции 188 радиально выровнены с одним или более отверстиями 132 внутреннего кожуха 130 и одним или более отверстиями 320-o, 320-i испарителя для получения пара, содержащего никотин, в сборе 400, так что изолирующая конструкция 188 открывает испаритель для получения пара, содержащего никотин, в сборе 400 на резервуар 119, и в котором изолирующая конструкция 188 также перекрывает часть внутреннего кольцевого канала 520-i, который находится между соединительным элементом 412 (упирающимся в конструкцию 514) и каналом 512, тем самым ограничивая соединительный элемент 412 от перемещения через канал 520 в канал 512 и через него на внешнюю сторону узла 114 резервуара, тем самым ограничивая выход конструкции 410 для взаимного сцепления из сцепления с узлом 114 резервуара, когда канал 188-a, а значит и испаритель для получения пара, содержащего никотин, в сборе 400, удерживаемый в нем, открыт на резервуар 119 через одно или более отверстий 188-o и одно или более радиально выровненных отверстий 132.
Соответственно, изолирующая конструкция 188 может быть выполнена с возможностью частичного или полного уменьшения утечки содержащего никотин готового состава для пара из резервуара 119 на внешнюю сторону узла 114 резервуара при отсутствии соединения испарителя для получения пара, содержащего никотин, в сборе 400 с узлом 114 резервуара, поскольку изолирующая конструкция 188 приспособлена изолировать резервуар 119 от пространства 188-a, в которое испаритель для получения пара, содержащего никотин, в сборе 400 приспособлен вставляться, при нахождении в первом положении, которое приспособлено обеспечивать возможность разъемного сцепления испарителя для получения пара, содержащего никотин, в сборе 400 с узлом 114 резервуара, и выполнена с возможностью открытия резервуара 119 с испарителем для получения пара, содержащего никотин, в сборе 400 при нахождении изолирующей конструкции 188 во втором положении, которое приспособлено ограничивать выход испарителя для получения пара, содержащего никотин, в сборе 400 из сцепления с узлом 114 резервуара благодаря изолированию изолирующей конструкцией 188 части каналов 520 от смежных каналов 512, чтобы ограничивать вращение испарителя для получения пара, содержащего никотин, в сборе 400 вокруг продольной оси 201, в результате ограничения перемещения соединительных элементов 412 конструкции 410 для взаимного сцепления испарителя для получения пара, содержащего никотин, в сборе 400, которые упираются в конструкции 514, через соответствующие каналы (перекрытые соответствующими конструкциями 491 для взаимного сцепления изолирующей конструкции 188) в соответствующие каналы 512.
С учетом вышеуказанного будет понятно, что соединитель в сборе 550 узла резервуара может быть выполнен с возможностью разъемного соединения с испарителем для получения пара, содержащего никотин, в сборе 400 для установления сообщения по текучей среде между испарителем для получения пара, содержащего никотин, в сборе 400 и резервуаром, образованным узлом 114 резервуара, при сцеплении соединительного элемента испарителя для получения пара, содержащего никотин, в сборе 400 с каналом 555 соединителя испарителя для получения пара, содержащего никотин, в сборе, при этом соединительный элемент может быть по меньшей мере соединительным элементом 412 конструкции 410 для взаимного сцепления испарителя для получения пара, содержащего никотин, в сборе 400. Также будет понятно, что узел 114 резервуара может содержать изолирующую конструкцию 188, выполненную с возможностью перемещения, относительно как узла 114 резервуара, так и соединителя в сборе 550 узла резервуара, между первым положением, показанным на фиг. 9A-9E, в котором изолирующая конструкция 188 открывает испаритель для получения пара, содержащего никотин, в сборе 400 на резервуар 119 и по меньшей мере частично перекрывает канал соединителя, образованный по меньшей мере одним каналом 512 и каналом 520, который открыт в по меньшей мере один канал 512, чтобы ограничивать выход соединительного элемента из сцепления с каналом 520 соединителя, и вторым положением, показанным на фиг. 8A-8C, в котором изолирующая конструкция 188 изолирует испаритель для получения пара, содержащего никотин, в сборе 400 от резервуара 119 и открывает канал 555 соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом 555 соединителя.
Как показано на фиг. 8A-9E, узел 114 резервуара может содержать первое отверстие для текучей среды, отверстие 132, проходящее через внутренний кожух 130 узла 114 резервуара; изолирующая конструкция 188 может быть выполнена с возможностью открывания резервуара 119 в испаритель для получения пара, содержащего никотин, в сборе 400 через первое отверстие 132 для текучей среды при перемещении в первое положение, и изолирующая конструкция 188 может быть также выполнена с возможностью покрывания первого отверстия 132 для текучей среды, а значит и изолировать испаритель для получения пара, содержащего никотин, в сборе 400 от резервуара 119, при перемещении во второе положение. Также будет понятно, что в некоторых представленных для примера вариантах осуществления внутренний кожух 130 может быть исключен из узла 114 резервуара, так что первое отверстие 132 для текучей среды также исключается.
Как показано на по меньшей мере фиг. 2C-2D, узел 114 резервуара может содержать второе отверстие 150-i для текучей среды, которое выполнено с возможностью обеспечения сообщения по текучей среде между резервуаром 119 и внешней стороной генератор пара, содержащего никотин, в сборе 110; изолирующая конструкция 188 может быть выполнена с возможностью покрывания второго отверстия 150-i для текучей среды, чтобы изолировать резервуар 119 от внешней стороны генератора пара, содержащего никотин, в сборе 110, при перемещении в первое положение; изолирующая конструкция 188 может быть также выполнена с возможностью открывания второго отверстия 150-i, чтобы открывать резервуар 119 на внешнюю сторону генератора пара, содержащего никотин, в сборе 110, при перемещении во второе положение; и узел 114 резервуара может быть выполнен с возможностью повторного заполнения через второе отверстие 150-i для текучей среды при нахождении изолирующей конструкции 188 во втором положении.
В некоторых представленных для примера вариантах осуществления изолирующая конструкция 188 может быть выполнена с возможностью перемещения относительно как узла 114 резервуара, так и соединителя в сборе 550 узла резервуара в третье положение, в котором изолирующая конструкция покрывает как первое отверстие для текучей среды, так и второе отверстие для текучей среды, и изолирующая конструкция 188 может быть выполнена с возможностью открывания канала 555 соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом 555 соединителя, при перемещении изолирующей конструкции 188 в третье положение.
В некоторых представленных для примера вариантах осуществления изолирующая конструкция 188 может содержать третье отверстие 188-o для текучей среды, выполненное с возможностью по меньшей мере частичного выравнивания с первым отверстием 132 для текучей среды, чтобы изолирующая конструкция 188 открывала первое отверстие 132 для текучей среды при перемещении изолирующей конструкции 188 в первое положение.
Также будет понятно, что в некоторых представленных для примера вариантах осуществления по меньшей мере одно из второго отверстия 150-i для текучей среды, соединительной конструкции 160, третьего отверстия 160-i для текучей среды и кольца 116 регулирования отверстия может быть исключено из узла 114 резервуара.
Как показано на фиг. 5A-5B, соединитель в сборе 550 узла резервуара может быть байонетным соединителем, который выполнен с возможностью обеспечения байонетного сопрягаемого соединения с байонетным соединителем, таким как конструкция 410 для взаимного сцепления, испарителя для получения пара, содержащего никотин, в сборе 400. Однако в некоторых представленных для примера вариантах осуществления соединитель в сборе 550 узла резервуара может быть выполнен с возможностью обеспечения другого соединения с испарителем для получения пара, содержащего никотин, в сборе 400, в том числе резьбового соединения.
Как показано на фиг. 7A-9E, изолирующая конструкция 188 может быть выполнена с возможностью вращения вокруг продольной оси 201 для перемещения между первым положением и вторым положением.
Хотя в настоящем документе раскрыт ряд представленных для примера вариантов осуществления, следует понимать, что могут быть возможны и другие варианты. Такие варианты не должны считаться отступлением от объема настоящего изобретения, и подразумевается, что все такие модификации, которые будут очевидны специалисту в данной области техники, должны быть включены в объем следующей формулы изобретения.
Группа изобретений относится к табачной промышленности, в частности к устройствам, имитирующим процесс табакокурения. Генератор пара, содержащего никотин, в сборе содержит узел резервуара, выполненный с возможностью удержания в резервуаре содержащего никотин готового состава для пара. Испаритель для получения пара, содержащего никотин, в сборе выполнен с возможностью испарения содержащего никотин готового состава для пара. Узел резервуара дополнительно содержит соединитель в сборе узла резервуара, образующий канал соединителя. Соединитель в сборе узла резервуара выполнен с возможностью разъемного соединения с испарителем для получения пара, содержащего никотин, в сборе для установления сообщения по текучей среде между испарителем для получения пара, содержащего никотин, в сборе и резервуаром при сцеплении соединительного элемента испарителя для получения пара, содержащего никотин, в сборе с каналом соединителя. Изолирующая конструкция выполнена с возможностью перемещения относительно как резервуара, так и соединителя в сборе узла резервуара между двумя положениями. В первом положении изолирующая конструкция открывает испаритель для получения пара, содержащего никотин, в сборе на резервуар и по меньшей мере частично перекрывает канал соединителя, чтобы ограничивать выход соединительного элемента из сцепления с каналом соединителя. Во втором положении изолирующая конструкция изолирует испаритель для получения пара, содержащего никотин, в сборе от резервуара и открывает канал соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом соединителя. Заявлены электронное устройство для парения никотина и узел резервуара для электронного устройства для парения никотина. Достигается технический результат – повышение эффективности восполнения содержащего никотин готового состава для пара, удерживаемого в резервуаре электронного устройства для парения никотина. 3 н. и 18 з.п. ф-лы, 29 ил.
1. Генератор пара, содержащего никотин, в сборе, содержащий:
узел резервуара, выполненный с возможностью удержания в резервуаре содержащего никотин готового состава для пара; и
испаритель для получения пара, содержащего никотин, в сборе, выполненный с возможностью испарения содержащего никотин готового состава для пара;
при этом узел резервуара дополнительно содержит:
соединитель в сборе узла резервуара, образующий канал соединителя, при этом соединитель в сборе узла резервуара выполнен с возможностью разъемного соединения с испарителем для получения пара, содержащего никотин, в сборе для установления сообщения по текучей среде между испарителем для получения пара, содержащего никотин, в сборе и резервуаром при сцеплении соединительного элемента испарителя для получения пара, содержащего никотин, в сборе с каналом соединителя; и
изолирующую конструкцию, выполненную с возможностью перемещения относительно как резервуара, так и соединителя в сборе узла резервуара между
первым положением, в котором изолирующая конструкция открывает испаритель для получения пара, содержащего никотин, в сборе на резервуар и по меньшей мере частично перекрывает канал соединителя, чтобы ограничивать выход соединительного элемента из сцепления с каналом соединителя, и
вторым положением, в котором изолирующая конструкция изолирует испаритель для получения пара, содержащего никотин, в сборе от резервуара и открывает канал соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом соединителя.
2. Генератор пара, содержащего никотин, в сборе по п. 1, отличающийся тем, что
узел резервуара содержит первое отверстие для текучей среды, проходящее через кожух узла резервуара;
изолирующая конструкция выполнена с возможностью открывания резервуара в испаритель для получения пара, содержащего никотин, в сборе через первое отверстие для текучей среды при перемещении в первое положение; и
изолирующая конструкция дополнительно выполнена с возможностью покрывания первого отверстия для текучей среды при перемещении во второе положение.
3. Генератор пара, содержащего никотин, в сборе по п. 2, отличающийся тем, что
узел резервуара содержит второе отверстие для текучей среды, при этом второе отверстие для текучей среды выполнено с возможностью обеспечения сообщения по текучей среде между резервуаром и внешней стороной генератора пара, содержащего никотин, в сборе;
изолирующая конструкция выполнена с возможностью покрывания второго отверстия для текучей среды, чтобы изолировать резервуар от внешней стороны генератора пара, содержащего никотин, в сборе, при перемещении в первое положение;
изолирующая конструкция дополнительно выполнена с возможностью открывания второго отверстия, чтобы открывать резервуар на внешнюю сторону генератора пара, содержащего никотин, в сборе, при перемещении во второе положение; и
узел резервуара выполнен с возможностью повторного заполнения через второе отверстие для текучей среды при нахождении изолирующей конструкции во втором положении.
4. Генератор пара, содержащего никотин, в сборе по п. 3, отличающийся тем, что
изолирующая конструкция дополнительно выполнена с возможностью перемещения относительно как узла резервуара, так и соединителя в сборе узла резервуара в третье положение, в котором изолирующая конструкция покрывает как первое отверстие для текучей среды, так и второе отверстие для текучей среды; и
изолирующая конструкция выполнена с возможностью открывания канала соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом соединителя, при перемещении изолирующей конструкции в третье положение.
5. Генератор пара, содержащего никотин, в сборе по пп. 2, 3 или 4, отличающийся тем, что
изолирующая конструкция содержит третье отверстие для текучей среды, выполненное с возможностью по меньшей мере частичного выравнивания с первым отверстием для текучей среды, чтобы изолирующая конструкция открывала первое отверстие для текучей среды при перемещении изолирующей конструкции в первое положение.
6. Генератор пара, содержащего никотин, в сборе по любому из предыдущих пунктов, отличающийся тем, что соединитель в сборе узла резервуара представляет собой байонетный соединитель, который выполнен с возможностью обеспечения байонетного сопрягаемого соединения с байонетным соединителем испарителя для получения пара, содержащего никотин, в сборе.
7. Генератор пара, содержащего никотин, в сборе по любому из предыдущих пунктов, отличающийся тем, что изолирующая конструкция выполнена с возможностью вращения вокруг продольной оси узла резервуара для перемещения между первым положением и вторым положением.
8. Электронное устройство для парения никотина, содержащее:
генератор пара, содержащего никотин, в сборе по любому из предыдущих пунктов; и
блок питания в сборе, соединенный с генератором пара, содержащего никотин, в сборе, причем блок питания в сборе содержит блок питания, при этом блок питания в сборе выполнен с возможностью подачи электропитания от блока питания на испаритель для получения пара, содержащего никотин, в сборе.
9. Электронное устройство для парения никотина по п. 8, отличающееся тем, что блок питания представляет собой перезаряжаемую батарею.
10. Электронное устройство для парения никотина по п. 8 или п. 9, отличающееся тем, что блок питания в сборе выполнен с возможностью отсоединения от генератора пара, содержащего никотин, в сборе.
11. Узел резервуара для электронного устройства для парения никотина, содержащий:
одну или более конструкций, образующих резервуар, выполненный с возможностью удержания содержащего никотин готового состава для пара;
соединитель в сборе узла резервуара, образующий канал соединителя, причем соединитель в сборе узла резервуара выполнен с возможностью разъемного соединения с испарителем для получения пара, содержащего никотин, в сборе для установления сообщения по текучей среде между испарителем для получения пара, содержащего никотин, в сборе и резервуаром при сцеплении соединительного элемента испарителя для получения пара, содержащего никотин, в сборе с каналом соединителя; и
изолирующую конструкцию, выполненную с возможностью перемещения относительно как резервуара, так и соединителя в сборе узла резервуара между
первым положением, в котором изолирующая конструкция открывает испаритель для получения пара, содержащего никотин, в сборе на резервуар и по меньшей мере частично перекрывает канал соединителя, чтобы ограничивать выход соединительного элемента из сцепления с каналом соединителя, и
вторым положением, в котором изолирующая конструкция изолирует испаритель для получения пара, содержащего никотин, в сборе от резервуара и открывает канал соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом соединителя.
12. Узел резервуара по п. 11, отличающийся тем, что
узел резервуара содержит первое отверстие для текучей среды, проходящее через кожух узла резервуара;
изолирующая конструкция выполнена с возможностью открывания резервуара в испаритель для получения пара, содержащего никотин, в сборе через первое отверстие для текучей среды при перемещении в первое положение; и
изолирующая конструкция дополнительно выполнена с возможностью покрывания первого отверстия для текучей среды при перемещении во второе положение.
13. Узел резервуара по п. 12, отличающийся тем, что
узел резервуара содержит второе отверстие для текучей среды, при этом второе отверстие для текучей среды выполнено с возможностью обеспечения сообщения по текучей среде между резервуаром и внешней стороной узла резервуара;
изолирующая конструкция выполнена с возможностью покрывания второго отверстия для текучей среды, чтобы изолировать резервуар от внешней стороны узла резервуара, при перемещении в первое положение;
изолирующая конструкция дополнительно выполнена с возможностью открывания второго отверстия для текучей среды, чтобы открывать резервуар на внешнюю сторону узла резервуара, при перемещении во второе положение; и
узел резервуара выполнен с возможностью повторного заполнения через второе отверстие для текучей среды при нахождении изолирующей конструкции во втором положении.
14. Узел резервуара по п. 13, отличающийся тем, что
изолирующая конструкция дополнительно выполнена с возможностью перемещения относительно как узла резервуара, так и соединителя в сборе узла резервуара в третье положение, в котором изолирующая конструкция покрывает как первое отверстие для текучей среды, так и второе отверстие для текучей среды; и
изолирующая конструкция выполнена с возможностью открывания канала соединителя, чтобы позволять соединительному элементу выходить из сцепления с каналом соединителя, при перемещении изолирующей конструкции в третье положение.
15. Узел резервуара по пп. 12, 13 или 14, отличающийся тем, что
изолирующая конструкция содержит третье отверстие для текучей среды, выполненное с возможностью по меньшей мере частичного выравнивания с первым отверстием для текучей среды, чтобы изолирующая конструкция открывала первое отверстие для текучей среды при перемещении изолирующей конструкции в первое положение.
16. Узел резервуара по любому из пп. 11-15, отличающийся тем, что соединитель в сборе узла резервуара представляет собой байонетный соединитель, который выполнен с возможностью обеспечения байонетного сопрягаемого соединения с байонетным соединителем испарителя для получения пара, содержащего никотин, в сборе.
17. Узел резервуара по любому из пп. 11-16, отличающийся тем, что изолирующая конструкция выполнена с возможностью вращения вокруг продольной оси узла резервуара для перемещения между первым положением и вторым положением.
18. Узел резервуара по любому из пп. 11-17, отличающийся тем, что изолирующая конструкция выполнена с возможностью осевого перемещения вдоль продольной оси изолирующей конструкции для перемещения между первым положением и вторым положением.
| ЭЛЕКТРОННАЯ СИСТЕМА ДЛЯ ОБЕСПЕЧЕНИЯ ИСПАРЕНИЯ | 2015 |
|
RU2654436C1 |
| СЕКЦИЯ-ХРАНИЛИЩЕ | 2017 |
|
RU2711347C1 |
| Трансмиссионный динамометр | 1933 |
|
SU35415A1 |
| ОБРАЗУЮЩЕЕ АЭРОЗОЛЬ ИЗДЕЛИЕ С ВОЗМОЖНОСТЬЮ ПОВТОРНОЙ ГЕРМЕТИЗАЦИИ | 2016 |
|
RU2692827C2 |
| Способ восстановления спиралей из вольфрамовой проволоки для электрических ламп накаливания, наполненных газом | 1924 |
|
SU2020A1 |
| Способ восстановления спиралей из вольфрамовой проволоки для электрических ламп накаливания, наполненных газом | 1924 |
|
SU2020A1 |
| Переносная печь для варки пищи и отопления в окопах, походных помещениях и т.п. | 1921 |
|
SU3A1 |
