Инструмент для демонтажа индикатора положения ядерного реактора Российский патент 2025 года по МПК B25B27/73 G21C19/20

Область техники

Настоящая заявка относится к технической области ремонта реактора, а именно касается инструмента для демонтажа индикатора положения ядерного реактора.

Уровень техники

Привод Органа регулирования системы управления и защиты (ОР СУЗ) на верхнем блоке в реакторе на одной АЭС состоит из 5 частей: электромагнитных блоков, чехла, блока перемещения, штанги привода и индикатора положения реактора. Индикатор положения реактора используется для пошагового контроля положения ОР СУЗ и содержит несколько групп преобразовательных элементов, каждый индикатор весит 18 кг. Индикатор положения реактора и блок перемещения уплотняются перевернутым фланцем с шестью болтами, шестью гайками, шестью прокладками, двумя полукольцами и усиленными графитовыми прокладками типа Φ58 × Φ53 × 4,5 мм. В общей сложности 103 индикатора положения реактора должны быть сняты консольным краном во время ежегодного планово-предупредительного ремонта (ППР) с перегрузкой топлива. Случай защемления индикатора положения реактора появился при каждом из предыдущих ППР.

Первоначальный метод демонтажа этих индикаторов положения реактора заключался в следующем: работник потихоньку постукивает индикатор положения реактора по головке с помощью медного стержня, в то время как водитель консольного крана увеличивает скорость подъема для принудительного снятия индикатора положения реактора. Существует ряд рисков и неблагоприятных последствий, связанных с применением этого метода: мгновенный подъем индикатора положения реактора создает большую силу отскока, что создает риск повреждения фланца индикатора положения реактора, уплотнительной поверхности блока перемещения и резьбы крепежных болтов; это также увеличивает время работы оператора при высокой радиоактивности окружающей среды (0,1 мЗв/ч), тем самым увеличивая дозу облучение персонала; существует также риск повреждения внутренних электронных элементов индикатора положения реактора (CPS DRIVE ШЭМ-3 Operation manual (LYG407.503РЭ).

Раскрытие изобретения

Целью настоящей заявки является предоставление инструмента для демонтажа индикатора положения ядерного реактора, который решает проблему мгновенного подъема индикатора положения реактора, создающего большую силу отскока и имеющего риск повреждения фланца индикатора положения реактора, уплотнительной поверхности блока перемещения и резьбы крепежных болтов.

Техническое решение для достижения цели настоящей заявки:

В примерах осуществления настоящей заявки представлен инструмент для демонтажа индикатора положения ядерного реактора, указанный инструмент включает в себя: передаточный компонент, комплект маховика, опорный комплект и подъемный комплект; передаточный компонент включает в себя винтовой стержень; опорный комплект имеет цилиндрическую конструкцию, на верхней пластине опорного комплекта имеется отверстие для прохода винтового стержня; комплект маховика соединен с винтовым стержнем; нижний конец винтового стержня соединен с подъемным комплектом; подъемный комплект неподвижно соединен с конусом корпуса индикатора положения реактора.

Подъемный комплект может включать в себя: верхнюю пластину подъемного комплекта, соединительные колонки подъемного комплекта, штифт защёлки подъемного комплекта, основание подъемного комплекта, паз для перемещения защёлки и защёлку подъемного комплекта; на нижнем конце винтового стержня закреплен стопор; в центре верхней пластины подъемного комплекта имеется сквозное отверстие, защёлка установлена на стопоре; имеются четыре соединительных колонки подъемного комплекта, которые равномерно приварены к верхней пластине и основанию подъемного комплекта; в центре основания подъемного комплекта имеется сквозное отверстие для прохода головки индикатора положения реактора; по обеим сторонам основания подъемного комплекта по всей длине симметрично предусмотрен L-образный паз для перемещения защёлки подъемного комплекта, обеспечивающий проход для перемещения защёлки подъемного комплекта; штифт защёлки подъемного комплекта используется для фиксации защёлки подъемного комплекта, чтобы она перемещалась вдоль паза перемещения защёлки подъемного комплекта; защёлка подъемного комплекта имеет форму двух полукругов с конической формой на внутренней стороне полукруга для сопряжения с конусом корпуса.

Внешняя сторона защёлки подъемного комплекта может представлять собой квадрат со сквозным отверстием в центре для прохода штифта защёлки подъемного комплекта через паз перемещения защёлки подъемного комплекта на основании подъемного комплекта и приварена к его головке, образуя единое целое.

Штифт защёлки подъемного комплекта может представлять собой цилиндр, состоящий из верхнего и нижнего частей, причем диаметр верхнего цилиндра меньше диаметра нижнего.

Соединительная колонка подъемного комплекта может представлять собой полый цилиндр.

Опорный комплект может включать в себя: верхнюю опорную пластину, соединительные колонки опорной рамы и основание опорной рамы; всего четыре соединительных колонки опорной рамы приварены равномерно и симметрично к каждому из четырех углов верхней опорной пластины и основания опорной рамы; сквозное отверстие в верхней центральной части основания опорной рамы предназначено для беспрепятственного прохождения фланца индикатора положения реактора; нижняя часть основания опорной рамы имеет полую дуговую ступеньку для создания опорного соединения с единственным отверстием в верхней пластине верхнего блока.

Соединительная колонка опорной рамы может представлять собой полую цилиндрическую трубу.

Комплект маховика может включать в себя: маховик и центральную втулку маховика; маховик представляет собой полую кольцевую конструкцию, приваренную к центральной втулке маховика; центральная втулка маховика снаружи приварена с маховиком полой круглой трубой и имеет внутреннюю конструкцию в виде цилиндрического резьбового отверстия, на которое навинчивается винтовой стержень передаточного компонента.

Полезные технические эффекты настоящей заявки заключаются в следующем:

Инструмент для демонтажа индикатора положения реактора, представленный в примерах осуществления настоящей заявки, снижает нагрузку рабочего персонала, повышает эффективность демонтажа индикатора положения реактора, сокращает продолжительность работы по демонтажу индикатора на главной линии ППР реактора и снижает общую коллективную дозу при работе по демонтажу индикатора положения реактора.

Инструмент для демонтажа индикатора положения реактора, представленный в примерах осуществления настоящей заявки, является легким и удобным, с полой цилиндрической конструкцией, что минимизирует вес всего инструмента при соблюдении общей конструктивной прочности, и облегчает наблюдение и монтаж оператором.

Инструмент для демонтажа индикатора положения реактора, представленный в примерах осуществления настоящей заявки, обеспечивает надежное соединение между комплектом маховика и подъемным комплектом с помощью резьбового сопряжения, и в тоже время позволяет легко и ловко регулировать положение фиксации подъемного комплекта и индикатора положения реактора в соответствии с требованиями на площадке.

Инструмент для демонтажа индикатора положения реактора, представленный в примерах осуществления настоящей заявки, путём перемещения защёлки подъемного комплекта в пазе для перемещения защёлки создаёт надежное соединение между инструментом для демонтажа индикатора положения реактора и корпусом индикатора положения реактора.

Инструмент для демонтажа индикатора положения ядерного реактора, представленный в примерах осуществления настоящей заявке, значительно снижает риск повреждения уплотнительной поверхности индикатора положения, уплотнительной поверхности головки блока перемещения и внутренних элементов индикатора положения, позволяет избежать аномальных событий, затрудняющих демонтаж индикатора положения реактора, и устраняет прямые экономические потери, вызванные заменой на запасные части.

Описание приложенных фигур

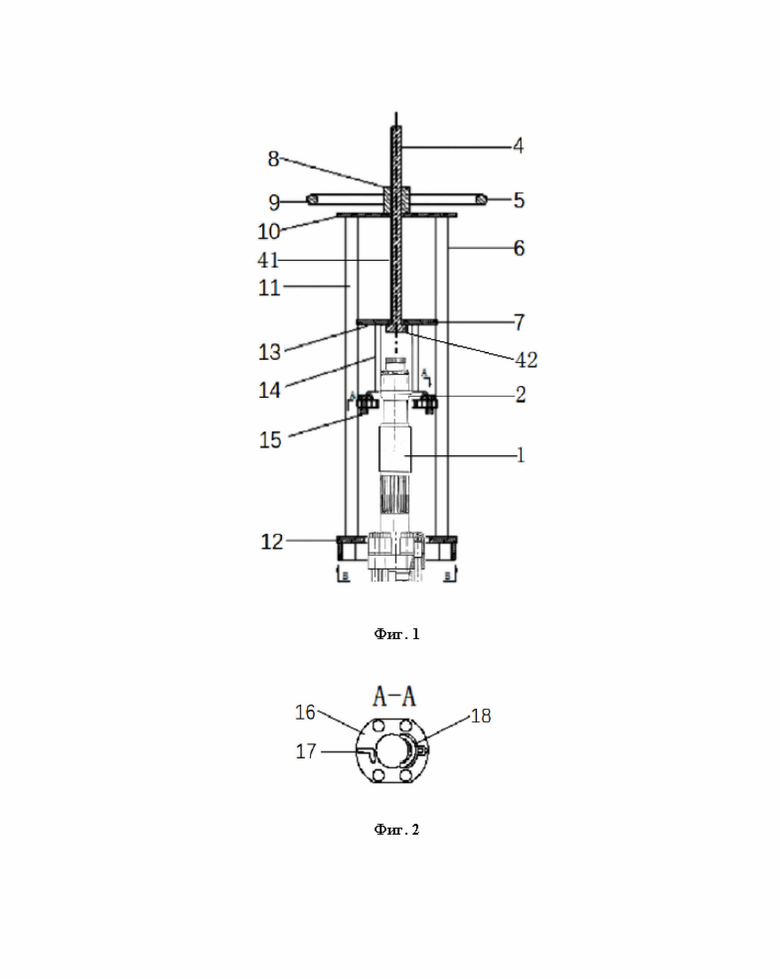

Фиг. 1 - конструктивная схема одного инструмента для демонтажа индикатора положения ядерного реактора, представленного в примерах осуществления настоящей заявке, общий вид;

Фиг. 2 - конструктивная схема другого инструмента для демонтажа индикатора положения ядерного реактора, представленного в примерах осуществления настоящей заявке, сечение А-А.

На фигурах показаны:

1 - индикатор положения ядерного реактора; 2 - конус корпуса; 3 - блок перемещения; 4 - передаточный компонент; 5 - комплект маховика; 6 - опорный комплект; 7 - подъемный комплект; 8 - центральная втулка маховика; 9 - маховик; 10 - верхняя пластина опорной рамы; 11 - соединительная колонка опорной рамы; 12 - основание опорной рамы; 13 - верхняя пластина подъемного комплекта; 14 - соединительная колонка подъемного комплекта; 15 - штифт защёлки подъемного комплекта; 16 - основание подъемного комплекта; 17 - паз для перемещения защёлки подъемного комплекта; 18 - защёлка подъемного комплекта; 41 - винтовой стержень; 42 - стопор.

Осуществление изобретения

Для того, чтобы специалисты в данной области техники могли лучше понять настоящую заявку, ниже приведено четкое и подробное описание технических решений в примерах осуществления настоящей заявки, ссылаясь на приложенные фигуры в примерах осуществления настоящей заявки. Очевидно, что примеры осуществления, описанные ниже, являются лишь частью, но не всеми примерами осуществления настоящей заявки. На основе примеров осуществления, описанных в настоящей заявке, все другие примеры осуществления, полученные специалистами в данной области техники без творческого труда, входят в объем охраны настоящего изобретения.

В описании примеров осуществления настоящей заявки следует отметить, что ориентация или позиционное соотношение, указанные терминами «верхний», «нижний», «передний», «задний», «левый», «правый», «наверху», «внизу», «внутренний», «внешний» и т.п. основаны на ориентации или позиционном соотношении, показанных на прилагаемых рисунках, которые предназначены только для удобства и упрощения описания настоящего изобретения, а не указывают или подразумевают, что указанное устройство или элемент должны иметь определенную ориентацию или быть сконструированы и работать по определенной ориентации, так что их не следует рассматривать как ограничение примеров осуществления настоящей заявки.

Для устранения недостатков и недочетов метода демонтажа индикатора положения ядерного реактора, снижения нагрузки на рабочий персонал, повышения эффективности демонтажа индикатора положения реактора, уменьшения аномалий в работе и снижения общей коллективной дозы при работе по демонтажу индикатора положения реактора, в примерах осуществления настоящей заявке представлен инструмент для демонтажа индикатора положения реактора, который использует метод резьбового вращения для обеспечения необходимого медленного и непрерывного тягового усилия для предотвращения отскакивания индикатора положения, что снижает риск повреждения оборудования, позволяет избежать снятия застрявшего индикатора положения грубой силой, обеспечивает медленное приложение силы натяжения к застрявшему индикатору положения, разуплотняет индикатор положения реактора и блок перемещения, обеспечивает безопасное и эффективное снятие застрявшего индикатора положения реактора и устраняет риски и неблагоприятные последствия первоначального метода.

На основании вышеизложенного и для того, чтобы четко и подробно объяснять вышеуказанные преимущества настоящей заявки, ниже приведено описание конкретных вариантов осуществления настоящей заявки в сочетании с прилагаемыми фигурами.

На фиг. 1 - конструктивная схема одного инструмента для демонтажа индикатора положения ядерного реактора, представленного в примерах осуществления настоящей заявке. Инструмент для демонтажа индикатора положения реактора, представленный в примерах осуществления настоящей заявке включает в себя передаточный компонент 4, комплект маховика 5, опорный комплект 6 и подъемный комплект 7.

Передаточный компонент 4 включает в себя винтовой стержень 41; опорный комплект 6 имеет цилиндрическую конструкцию, на верхней пластине 10 опорного комплекта 6 имеется отверстие для прохода винтового стержня 41; комплект маховика 5 соединен с винтовым стержнем; нижний конец винтового стержня соединен с подъемным комплектом 7.

Подъемный комплект 7 неподвижно соединен с конусом 2 корпуса индикатора положения ядерного реактора 1.

В некоторых возможных вариантах осуществления настоящей заявки подъемный комплект 7 включает в себя: верхнюю пластину 13 подъемного комплекта, соединительную колонку 14, штифт 15 защёлки подъемного комплекта, основание 16 подъемного комплекта, паз 17 для перемещения защёлки подъемного комплекта и защёлка 18 подъемного комплекта.

На нижнем конце винтового стержня 41 закреплен стопор 42; в центре верхней пластины 13 подъемного комплекта имеется сквозное отверстие, защёлка установлена на стопоре 42 для создания соединения с нижним цилиндрическим стопором передаточного компонента 4 для передачи силы натяжения; имеется четыре соединительных колонки 14, которые равномерно приварены к верхней пластине 13 подъемного комплекта и основанию 16 подъемного комплекта для формирования цельной рамочной конструкции подъемного комплекта 7.

В центре основания 16 подъемного комплекта имеется сквозное отверстие для прохода головки индикатора положения реактора 1; по обеим сторонам основания 16 подъемного комплекта симметрично предусмотрен L-образный паз 17 для перемещения защёлки подъемного комплекта, обеспечивающий проход для перемещения защёлки 18 подъемного комплекта; штифт 15 защёлки подъемного комплекта используется для фиксации защёлки 18 подъемного комплекта, чтобы она не перемещалась в пазе 17; защёлка 18 подъемного комплекта имеет форму двух полукругов с конической формой на внутренней стороне полукруга для сопряжения с конической поверхностью 2 корпуса, как показано на фиг. 2.

Можно понять, что передаточный компонент 4 обеспечивает необходимое медленное и непрерывное тяговое усилие во всём процессе демонтажа индикатора положения путём резьбового вращения. Передаточный компонент 4 состоит из винтового стержня 41 и цилиндрического стопора 42 интегрированного изготовления, который обеспечивает стабильное и надежное соединение с подъемным комплектом.

В одном примере внешняя сторона защёлки 18 подъемного комплекта представляет собой квадрат, в центре которого расположено сквозное отверстие для прохода штифта 15 защёлки подъемного комплекта через паз 17 перемещения защёлки подъемного комплекта на основании 16 подъемного комплекта, и приваривается к головке защёлки подъёмного комплекта 18, образуя единое целое.

В другом примере штифт 15 защёлки подъемного комплекта представляет собой цилиндр, состоящий из двух частей: верхней и нижней, причем диаметр верхнего цилиндра меньше диаметра нижнего.

В конкретном варианте осуществления настоящей заявки соединительная колонка 14 подъемного комплекта может представлять собой полый цилиндр. В некоторых возможных вариантах осуществления настоящей заявки, опорный комплект 6 включает в себя: верхнюю опорную пластину 10, соединительные колонки 11 опорной рамы и основание 12 опорной рамы; всего четыре соединительных колонки 11 опорной рамы приварены симметрично к каждому из четырех углов верхней опорной пластины 10 и основания 12 опорной рамы; сквозное отверстие в верхней центральной части основания 12 опорной рамы предназначено для беспрепятственного прохождения фланца индикатора положения реактора.

Нижняя часть основания 12 опорной рамы имеет полую дуговую ступеньку для создания опорного соединения с единственным отверстием в верхней пластине верхнего блока. Верхняя пластина верхнего блока является стальной пластиной, используемой для установки индикатора.

Можно понять, что опорный комплект 6 является основной опорной конструкцией всего инструмента для демонтажа индикатора положения реактора, которая создает опорное соединение с единственным отверстием в верхней пластине верхнего блока. Центральное сквозное отверстие на верхней пластине 10 опорной рамы обеспечивает доступ передаточного компонента 4 для плавного перемещения вверх и вниз. Соединительные колонки 11 опорной рамы равномерно приварены к верхней пластине 10 и к основанию 12 опорной рамы на каждом из четырех симметричных углов, образуя единую рамочную конструкцию опорного комплекта 6.

В одном примере соединительная колонка опорной рамы 11 представляет собой полую цилиндрическую трубу. В некоторых возможных вариантах осуществления настоящей заявки комплект маховика 5 включает в себя: маховик 9 и центральную втулку маховика 8.

Маховик 9 представляет собой полую кольцевую конструкцию, которая приварена к центральной втулке маховика 8 для формирования всего комплекта маховика, который служит в качестве рабочего места оператора для преобразования радиального усилия вращением маховика в осевое усилие.

Центральная втулка маховика 8 снаружи приварена к маховику 9 посредством полой круглой трубы, внутренняя конструкция которой является цилиндрическим резьбовым отверстием, в которое навинчивается винтовой стержень 41 передаточного компонента 4, образуя устойчивый механизм вывода натяжения на верхнюю сторону.

Ниже подробно описан метод установки и использования инструмента для демонтажа индикатора положения реактора, представленного в примерах осуществления настоящей заявки, в сочетании с конкретным примером. В частности:

(1) переместить нижний цилиндр штифта 15 защёлки с обеих сторон подъемного комплекта 7 наружу, чтобы защёлка 18 подъемного комплекта перемещалась к наружной головке паза 17 для перемещения защёлки подъемного комплекта, пока не окажется за пределами центрального отверстия на основании 16 подъемного комплекта.

(2) Поднять инструмент для демонтажа индикатора положения реактора вверх так, чтобы центральное отверстие основания 12 опорной рамы прошло через фланец головки индикатора положения реактора 1 и было смонтировано в единичном отверстии на верхней пластине верхнего блока.

(3) Повернуть маховик 9 комплекта маховика 5 по часовой стрелке или против часовой стрелки, чтобы переместить подъемный комплект 7 вверх и вниз по резьбе центральной втулки маховика 8 и винтового стержня 41 передаточного компонента 4, и таким образом регулировать до тех пор, пока не станет центрирован конус на внутренней стороне защёлки 18 подъемного комплекта с конусом 2 корпуса индикатора положения реактора.

(4) Переместить нижний цилиндр штифта 15 защёлки на обеих сторонах подъемного комплекта 7 внутрь, чтобы подъемный комплект перемещался вдоль паза 17 для перемещения защёлки подъемного комплекта до сопряжения с конусом 2 корпуса индикатора положения реактора, повернуть защёлку 18 подъемного комплекта так, чтобы штифт 15 защёлки на обеих сторонах подъемного комплекта 7 находился в головном положении на внутренней стороне паза 17 для перемещения защёлки подъемного комплекта, и чтобы защёлка находилась в ограниченном положении под действием тягового усилия вверх во избежание отсоединения от конуса 2 корпуса индикатора положения реактора.

(5) Повернуть маховик 9 в комплекте маховика 5 против часовой стрелки, и переместить подъемный комплект 7 вверх путём резьбового сопряжения центральной втулки маховика 8 и винтового стержня 41 передаточного компонента 4 до тех пор, пока не будут разуплотнены индикатор положения реактора и блок перемещения;

(6) После разуплотнения повернуть защёлку 18 подъемного комплекта до упора и переместить нижний цилиндр штифта 15 защёлки на обеих сторонах подъемного комплекта 7 наружу, чтобы защёлка 18 подъемного комплекта перемещалась к наружной головке паза 17 для перемещения защёлки подъемного комплекта, пока не окажется за пределами центрального отверстия на основании 16 подъемного комплекта, затем поднять инструмент для демонтажа индикатора положения реактора вверх для расцепления от индикатора положения реактора.

Выше подробно описана настоящая заявка, ссылаясь на приложенные фигуры и примеры осуществления, но настоящая заявка не ограничивается вышеупомянутыми примерами. В рамках знаний, которыми обладает обычный технический персонал в данной области, могут быть внесены различные изменения, не отступая от цели настоящего изобретения. Сведения, подробно не описанные в данной заявке, могут быть приняты из существующего уровня техники.

Изобретение относится к области технологии ремонта и обслуживания реактора атомной электростанции, конкретно касается инструмента для демонтажа индикатора положения реактора. Инструмент для демонтажа индикатора положения ядерного реактора содержит: передаточный компонент 4, комплект маховика 5, опорный комплект 6 и подъемный комплект 7; передаточный компонент 4 включает в себя винтовой стержень 41; опорный комплект 6 имеет цилиндрическую конструкцию, на верхней пластине 10 опорного комплекта 6 имеется отверстие для прохода винтового стержня 41; комплект маховика 5 соединен с винтовым стержнем 41; нижний конец винтового стержня 41 соединен с подъемным комплектом 7; подъемный комплект 7 выполнен с возможностью неподвижного соединения с конусом 2 корпуса индикатора положения реактора 1 и включает в себя: верхнюю пластину 13 подъемного комплекта, соединительные колонки 14, штифт 15 защёлки подъемного комплекта, основание 16 подъемного комплекта, паз 17 для перемещения защёлки подъемного комплекта и защёлку 18 подъемного комплекта; на нижнем конце винтового стержня 41 закреплен стопор 42; в центре верхней пластины 13 подъемного комплекта имеется сквозное отверстие, защёлка установлена на стопоре 42; имеется четыре соединительных колонки 14, которые равномерно приварены к верхней пластине 13 подъемного комплекта и основанию 16 подъемного комплекта; в центре основания 16 подъемного комплекта имеется сквозное отверстие для прохода головки индикатора положения реактора 1; по обеим сторонам основания 16 подъемного комплекта симметрично предусмотрен L-образный паз 17 для перемещения защёлки 18 подъемного комплекта; штифт 15 защёлки подъемного комплекта используется для фиксации защёлки 18 подъемного комплекта, чтобы защёлка подъемного комплекта перемещалась вдоль паза 17; защёлка 18 подъемного комплекта имеет форму двух полукругов с конической формой на внутренней стороне полукруга для сопряжения с конусом 2 корпуса, при этом опорный комплект 6 включает в себя: верхнюю опорную пластину 10, соединительные колонки 11 опорной рамы и основание 12 опорной рамы; всего четыре соединительных колонки 11 опорной рамы приварены симметрично к каждому из четырех углов верхней опорной пластины 10 и основания 12 опорной рамы; сквозное отверстие в верхней центральной части основания 12 опорной рамы предназначено для беспрепятственного прохождения фланца индикатора положения реактора; нижняя часть основания 12 опорной рамы имеет полую круговую ступеньку для создания опорного соединения с единственным отверстием в верхней пластине верхнего блока. Технический результат заключается в решении проблемы мгновенного подъема индикатора положения реактора, создающего большую силу отскока и имеющего риск повреждения фланца индикатора положения реактора, уплотнительной поверхности блока перемещения и резьбы крепежных болтов. 5 з.п. ф-лы, 2 ил.

1. Инструмент для демонтажа индикатора положения ядерного реактора, характеризующийся тем, что включает в себя: передаточный компонент 4, комплект маховика 5, опорный комплект 6 и подъемный комплект 7; передаточный компонент 4 включает в себя винтовой стержень 41; опорный комплект 6 имеет цилиндрическую конструкцию, на верхней пластине 10 опорного комплекта 6 имеется отверстие для прохода винтового стержня 41; комплект маховика 5 соединен с винтовым стержнем 41; нижний конец винтового стержня 41 соединен с подъемным комплектом 7; подъемный комплект 7 выполнен с возможностью неподвижного соединения с конусом 2 корпуса индикатора положения реактора 1 и включает в себя: верхнюю пластину 13 подъемного комплекта, соединительные колонки 14, штифт 15 защёлки подъемного комплекта, основание 16 подъемного комплекта, паз 17 для перемещения защёлки подъемного комплекта и защёлку 18 подъемного комплекта; на нижнем конце винтового стержня 41 закреплен стопор 42; в центре верхней пластины 13 подъемного комплекта имеется сквозное отверстие, защёлка установлена на стопоре 42; имеется четыре соединительных колонки 14, которые равномерно приварены к верхней пластине 13 подъемного комплекта и основанию 16 подъемного комплекта; в центре основания 16 подъемного комплекта имеется сквозное отверстие для прохода головки индикатора положения реактора 1; по обеим сторонам основания 16 подъемного комплекта симметрично предусмотрен L-образный паз 17 для перемещения защёлки 18 подъемного комплекта; штифт 15 защёлки подъемного комплекта используется для фиксации защёлки 18 подъемного комплекта, чтобы защёлка подъемного комплекта перемещалась вдоль паза 17; защёлка 18 подъемного комплекта имеет форму двух полукругов с конической формой на внутренней стороне полукруга для сопряжения с конусом 2 корпуса, при этом опорный комплект 6 включает в себя: верхнюю опорную пластину 10, соединительные колонки 11 опорной рамы и основание 12 опорной рамы; всего четыре соединительных колонки 11 опорной рамы приварены симметрично к каждому из четырех углов верхней опорной пластины 10 и основания 12 опорной рамы; сквозное отверстие в верхней центральной части основания 12 опорной рамы предназначено для беспрепятственного прохождения фланца индикатора положения реактора; нижняя часть основания 12 опорной рамы имеет полую круговую ступеньку для создания опорного соединения с единственным отверстием в верхней пластине верхнего блока.

2. Инструмент по п. 1, характеризующийся тем, что внешняя сторона защёлки 18 подъемного комплекта представляет собой квадрат, в центре которого расположено сквозное отверстие для прохода штифта 15 защёлки подъемного комплекта через паз 17 перемещения защёлки подъемного комплекта на основании 16 подъемного комплекта, и приварена к головке защёлки подъёмного комплекта 18, образуя единое целое.

3. Инструмент по п. 2, характеризующийся тем, что штифт 15 защёлки подъемного комплекта представляет собой цилиндр, состоящий из двух частей: верхней и нижней, причем диаметр верхнего цилиндра меньше диаметра нижнего.

4. Инструмент по п. 1, характеризующийся тем, что соединительная колонка 14 подъемного комплекта представляет собой полый цилиндр.

5. Инструмент по п. 1, характеризующийся тем, что соединительная колонка 11 опорной рамы представляет собой полую цилиндрическую трубу.

6. Инструмент по любому из пп. 1-4, характеризующийся тем, что комплект маховика 5 включает в себя: маховик 9 и центральную втулку 8 маховика; маховик 9 представляет собой полую круглую конструкцию, которая приварена к центральной втулке 8 маховика, центральная втулка 8 маховика снаружи приварена к маховику 9 посредством полой круглой трубы, внутренняя структура которой является резьбовым цилиндрическим отверстием, на которое навинчивается винтовой стержень 41 передаточного компонента 4.
