СПОСОБ ПОДТВЕРЖДЕНИЯ ВНЕШНЕГО ЦВЕТА КОРОНКИ, НАБОР ИНСТРУМЕНТОВ И ДЕМОНСТРАЦИОННЫЙ ИНСТРУМЕНТ Российский патент 2025 года по МПК A61C19/04

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к способу подтверждения внешнего цвета коронки для подтверждения цветового тона коронки на зуб (коронки), имеющей предварительно заданный внешний цвет, при этом коронка является разновидностью зубного протеза, изготовленного из неметаллического материала, такого как гибридный композит, когда коронку фактически устанавливают на опорный зуб пациента, к набору инструментов, который можно соответственно использовать для способа, демонстрационному инструменту, включающему в себя набор инструментов, и тому подобному.

Уровень техники изобретения

[0002] Зубные протезы, используемые в зубоврачебной практике, обычно формируют отливкой металлического материала, такого как золотой, серебряный, титановый или палладиевый сплав, формируют обработкой неметаллического материала, такого как керамика или гибридный композит, или формируют изготовлением основы из металлического материала и изготовлением наружного слоя, такого как облицовочный участок, из неметаллического материала. Следует отметить, что гибридный композит (далее по тексту сокращенно именуемый «HR» в некоторых случаях) означает композитный материал, в котором неорганический заполнитель (далее по тексту именуемый «неорганическим наполнителем») диспергирован в отверждающемся связующем с высокой плотностью. Гибридный композит обычно получают полимеризацией и отверждением пастообразной полимеризующейся отверждаемой композиции, содержащей полимеризующийся мономер, неорганический наполнитель и инициатор полимеризации посредством воздействия давлением, нагревания и тому подобного.

[0003] Зубные протезы, целиком сформированные из неметаллического материала, обладают преимуществами исключения беспокойства в связи с аллергией на металлы и очень высоких эстетических характеристик и, дополнительно, легко обрабатывались благодаря недавней разработке технологий цифровых изображений или технологий компьютерной обработки. При этом потребность в зубных протезах быстро возрастала. Например, как описано в патентном документе 1, широкое применение получила система автоматизированного проектирования и производства (система CAD/CAM), в которой устройство CAD/CAM на базе технологий CAD и CAM применяется для выполнения обработки резанием «фрезерной заготовки CAD/CAM» (именуемой также стоматологической заготовкой в некоторых случаях), изготовленной из неметаллического материала, и для формирования зубного протеза на основе полученного изображения полости рта. В данном случае, выражение фрезерная заготовка CAD/CAM означает блок для обработки резанием (именуемый также заготовкой для обработки резанием), который закрепляется на станке для обработки резанием в система CAD/CAM, и обычно включает в себя фрезеруемый участок и крепежный участок для закрепления фрезеруемого участка на станке для обработки резанием. Общеизвестно, что фрезеруемый участок является (сплошным) блоком, выполненным в форме прямоугольного параллелепипеда или цилиндра, (сплошным) диском, выполненным в пластинчатой или дисковидной форме, и тому подобное. Заготовка для обработки резанием, включающая в себя фрезеруемый участок, изготовленный из гибридного композита, (далее по тексту, фрезерная заготовка CAD/CAM, изготовленная из HR, будет также просто именоваться «фрезерная HR-заготовка»).

[0004] В этой связи, чтобы обеспечить высокоэстетичную реставрацию, необходимо определить цвет (задаваемый цветностью, светлотой и насыщенностью, то есть, цветностью и цветовым тоном) зуба, подлежащего реставрации, (восстанавливаемого зуба) или цвет окружающих зубов (такое определение цвета называется «измерением оттенка» в некоторых случаях), выбрать фрезерную HR-заготовку, включающую в себя фрезеруемый участок, имеющий цвет, который согласуется с цветом, полученным определением, и выполнить реставрацию. Следует отметить, что измерение оттенка обычно выполняют с использованием образцов цветового тона для зубов, который называется шкалой оттенков. Существуют различные шкалы оттенков, в которых количество образцов цвета, конфигурация крепежного инструмента, который фиксирует образцы цвета, и тому подобное имеют целью облегчать определение цвета. Из шкал оттенков, наиболее распространенной является шкала «VITA Classical» (Вита классик) (фирменное название), производимая фирмой VITA, которая включает в себя образцы всего 16 цветов (цвет, задаваемый индексом, включающим в себя сочетание цветности и смешанного показателя светлоты и насыщенности, или индексом, учитывающим цветность, светлоту и насыщенность, будет также именоваться «оттенком») и допускает определение цвета локализации, подлежащей реставрации, посредством сравнения шкалы оттенков с цветами локализации, подлежащей реставрации, и окружающих зубов (см. патентный документ 1). Далее, в дополнение к вышеупомянутому, в некоторых случаях применяется также множество типов белых тонов, которые называются оттенками отбеливания и моделируют состояние после отбеливания.

[0005] Следует отметить, что, в шкале оттенков VITA, цвета систем A-D классифицируются в соответствии со светлотой и представляются метками. Иначе говоря, цвета распределяются в систему A (красно-коричневые), систему B (красно-желтые), систему C (серые) и систему D (красновато-сероватые), и когда 16 оттенков располагаются в порядке светлоты (от высокой до низкой светлоты), то получается следующий порядок: «B1→A1→B2→D2→A2→C1→C2→D4→A3→D3→B3→A3.5→B4→C3→A4→C4».

[0006] HR-заготовки включают в себя одноцветную заготовку, содержащую фрезеруемый участок, изготовленный из одного HR-слоя, (далее по тексту именуемую также «однослойной фрезерной HR-заготовкой») и заготовку, содержащую множество HR-слоев, имеющих разные цвета, (далее по тексту именуемую также «многослойной фрезерной HR-заготовкой»). В каждом случае, некоторые оттенки, выбранные из вышеописанных 16 оттенков, часто приготавливают как базовые оттенки (по количеству базовых оттенков). Иначе говоря, в однослойной фрезерной HR-заготовке цветовая схема поверхности фрезеруемого участка фрезерной HR-заготовки имеет определенный единственный базовый оттенок (цвет) на всей поверхности, или в многослойной фрезерной HR-заготовке цветовая схема поверхности фрезеруемого участка фрезерной HR-заготовки имеет определенный базовый оттенок в одном из слоев, составляющих многослойный материал, и оттенок, отличающийся от базового оттенка, и/или цвета, отличающиеся от 16 оттенков, в других слоях. В результате, цвета разделяются множеством определенных цветов, отличающихся друг от друга в зависимости от слоистой структуры.

[0007] Если выполнено измерение оттенков и выбрана фрезерная заготовка, имеющая гармонизирующий оттенок, то реставрацию (лечение) с меньшим дискомфортом можно также выполнять с использованием коронки, изготовленной из однослойной фрезерной HR-заготовки. Однако, если высокоэстетичную реставрацию выполняют так, чтобы точно воспроизвести изменение цвета в каждой локализации зуба, то реставрацию (лечение) предпочтительно выполняют с использованием коронки, изготовленной из многослойной фрезерной HR-заготовки.

[0008] В качестве вышеупомянутой многослойной фрезерной HR-заготовки, например, в патентном документе 2 раскрывается технологическая заготовка зубного протеза со следующими качествами: производит превосходный эстетический эффект; имеет очень высокую механическую прочность без выполнения специальной обработки, такой как формирование покрытия; сохраняет стабильное приемлемое состояние в течение длительного периода времени; имеет очень высокие характеристики обрабатываемости, например, резанием или полированием; не содержит пузырьков, остающихся в заготовке; композитные слои жестко склеены друг с другом, без использования этапа воздействия давлением, когда заготовка формируется наслаиванием множества композитных слоев; имеет цветовой тон, близкий к естественному цвету и дополнительно улучшающий эстетический эффект; обеспечивает градацию цветового тона. Кроме того, в качестве стоматологической заготовки CAD/CAM для обработки резанием, которая является очень многофункциональной в применении и эффективной в производстве, а также обеспечивает высокую воспроизводимость красоты естественного зуба, в патентном документе 3 раскрывается стоматологическая заготовка CAD/CAM для обработки резанием, которая является стоматологической заготовкой CAD/CAM на композитной основе, в которой восстанавливающий дентин композитный слой и восстанавливающий эмаль композитный слой являются многослойными, и по меньшей мере восстанавливающий дентин композитный слой содержит светорассеивающие частицы и имеет коэффициент контрастности и коэффициент рассеивания, которые корректируются в соответствующих заданных диапазонах. Дополнительно, в патентном документе 4 раскрывается многослойная заготовка для обработки резанием, которая имеет высокие эстетические характеристики и высокую механическую прочность.

[0009] Кроме того, примеры фрезерной заготовки CAD/CAM, отличающейся от фрезерной HR-заготовки, включающей в себя фрезеруемый участок, изготовленный из неметаллического материала, включают в себя, так называемую, диоксид-циркониевую стоматологическую заготовку. Обычно, такая фрезерная заготовка включает в себя единственный слой и применяется при выборе из фрезерных заготовок, имеющих множество оттенков, путем измерения оттенков. Это распространяется на однослойную фрезерную HR-заготовку.

Список цитируемых документов

Патентные документы

[0010] Патентный документ 1: Японский патент № 6004769

Патентный документ 2: WO 2009/154301

Патентный документ 3: Выложенная заявка на патент Японии № 2017-213394

Патентный документ 4: Выложенная заявка на патент Японии № 2017-113224

Сущность изобретения

Техническая проблема

[0011] Когда зубной врач лечит пациента с использованием коронки, которая является протезирующей зубной коронкой, включающей в себя полость, в которую должен вставляться опорный зуб, если выполняется выбор путем измерения оттенков, при использовании фрезерной заготовки CAD/CAM (стоматологической заготовки), изготовленной из неметаллического материала, то выбор обычно выполняется на основании внешнего цвета фрезерной заготовки CAD/CAM до проведения ее обработки резанием. Однако, внешний цветовой тон коронки, наблюдаемой отдельно, и внешний цветовой тон коронки, установленной на опорный зуб пациента, во многих случаях отличаются друг от друга. Когда коронка, изготовленная из выбранной фрезерной заготовки CAD/CAM, фактически установлена на опорный зуб пациента (зуб в форме, полученной обтачиванием/формированием зуба, подлежащего лечению, таким образом, чтобы согласовать с коронкой), желательная гармония цветовых тонов не достигается, в общем и целом, во многих случаях.

[0012] В связи с этим, настоящее изобретение имеет целью создание способа предварительного подтверждения внешнего цвета коронки после установки на опорный зуб пациента, при этом коронка изготавливается по технологии CAD/CAM, с использованием фрезерной заготовки, изготовленной из неметаллического материала и имеющей определенную цветовую схему поверхности, набора инструментов, соответственно используемого для данного способа, и тому подобного.

Решение проблемы

[0013] Настоящее изобретение предназначено для решения вышеупомянутых проблем, и первый вариант настоящего изобретения является способом подтверждения внешнего цвета коронки для предварительного подтверждения внешнего цвета коронки после того, как опорный зуб пациента вставляют в открытую полость, причем коронка является протезирующей зубной коронкой, включающей в себя открытую полость и сформированной по технологии автоматизированного проектирования (CAD)/автоматизированного производства (CAM), с использованием фрезерной заготовки, при этом способ подтверждения внешнего цвета коронки включает в себя следующие этапы, на которых: подготавливают набор инструментов, включающий в себя комбинацию из модели опорного зуба и модели коронки, причем модель опорного зуба включает в себя участок опорного зуба, который имеет цветовую схему поверхности, по существу идентичную цветовой схеме поверхности опорного зуба, и выполнена с приданием стандартной формы опорного зуба, модель коронки имеет цветовую схему поверхности, по существу идентичную цветовой схеме поверхности коронки, выполнена с приданием стандартной формы коронки, выполненной по технологии CAD/CAM с использованием фрезерной заготовки, по существу идентичной фрезерной заготовке, подлежащей использованию для формирования коронки, и включает в себя открытую полость, соответствующую участку опорного зуба модели опорного зуба; и подтверждают внешний цвет модели коронки до и после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость модели коронки.

[0014] На этапе подтверждения можно использовать изображение или данные изображения, полученное(ые) формированием внешнего вида модели коронки, при этом изображение или данные изображения получают до и после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость модели коронки.

[0015] Второй вариант настоящего изобретения является набором инструментов, включающим в себя: по меньшей мере одну модель опорного зуба, которая выполнена как образец опорного зуба пациента и включает в себя участок опорного зуба, выполненный с приданием стандартной формы опорного зуба; и по меньшей мере одну модель коронки, которая выполнена как образец коронки, причем коронка является протезирующей зубной коронкой, включающей в себя открытую полость, в которую должен вставляться опорный зуб, и по меньшей мере одна модель коронки выполнена с приданием стандартной формы коронки и включает в себя открытую полость, соответствующую участку опорного зуба модели опорного зуба, при этом набор инструментов включает в себя по меньшей мере одно из множества моделей опорного зуба или множества моделей коронки, где множество моделей опорного зуба составляет по меньшей мере одну из первой группы моделей опорного зуба или второй группы моделей опорного зуба, причем первая группа моделей опорного зуба включает в себя участки опорного зуба, имеющие формы, по существу идентичные друг другу, и имеющие цветовые схемы поверхности, отличающиеся друг от друга, вторая группа моделей опорного зуба включает в себя участки опорного зуба, имеющие цветовые схемы поверхности, по существу идентичные друг другу, и имеющие формы, отличающиеся друг от друга, а множество моделей коронки составляет по меньшей мере одну из первой группы моделей коронки или второй группы моделей коронки, причем первая группа моделей коронки включает в себя модели коронки, имеющие формы, по существу идентичные друг другу, и имеющие цветовые схемы поверхности, отличающиеся друг от друга, вторая группа моделей коронки включает в себя модели коронки, имеющие цветовые схемы поверхности, по существу идентичные друг другу, и имеющие формы, отличающиеся друг от друга.

[0016] Цветовые схемы поверхности по меньшей мере одной модели опорного зуба и по меньшей мере одной модели коронки могут быть выполнены с использованием множества цветов, включающих в себя цвет, соответствующий одному цвету, выбранному из 18 оттенков, представляющих цвет зуба.

[0017] По меньшей мере одна модель коронки может быть сформирована по технологии CAD/CAM с использованием фрезерной заготовки, которая изготовлена из гибридного композита или керамики.

[0018] В наборе инструментов, по меньшей мере одна модель опорного зуба может дополнительно включать в себя захватываемый участок, который продолжается от участка опорного зуба в сторону, противоположную направлению вставки в открытую полость.

[0019] Набор инструментов используется для предварительного подтверждения внешнего цвета коронки после того, как коронку устанавливают на опорный зуб пациента, при этом коронка сформирована по технологии CAD/CAM с использованием фрезерной заготовки, по существу идентичной фрезерной заготовке, используемой для формирования модели коронки.

[0020] Набор инструментов может включать в себя первую группу моделей опорного зуба и первую группу моделей коронки, и формы участков опорного зуба множества моделей опорного зуба, составляющих первую группу моделей опорного зуба, могут на взаимно-однозначной основе совпадать с формами открытых полостей множества моделей коронки, составляющих первую группу.

[0021] Набор инструментов может включать в себя вторую группу моделей опорного зуба и вторую группу моделей коронки, и множество моделей коронки, составляющих вторую группу моделей коронки, может включать в себя модели коронки, включающие в себя открытые полости, имеющие формы, соответствующие всем формам участков опорного зуба множества моделей опорного зуба, составляющих вторую группу моделей опорного зуба.

[0022] Третий вариант настоящего изобретения является демонстрационным инструментом, используемым для демонстрации способа подтверждения внешнего цвета коронки, при этом демонстрационный инструмент включает в себя набор инструментов, в котором количество элементов множества моделей коронки составляет от 2 до 18, и каждая из множества моделей коронки располагается в состоянии, допускающем вмещение участка опорного зуба модели опорного зуба, вставляемого в открытую полость.

[0023] Четвертый вариант настоящего изобретения является способом выбора фрезерной заготовки, подлежащей использованию для формирования коронки по технологии автоматизированного проектирования (CAD)/автоматизированного производства (CAM), при этом коронка является протезирующей зубной коронкой, включающей в себя открытую полость, и способ включает в себя следующие этапы, на которых: подготавливают набор инструментов; выбирают, из первой группы моделей опорного зуба, модель опорного зуба, включающую в себя участок опорного зуба, имеющий форму и цветовую схему поверхности, которые являются сходными с формой и цветовой схемой поверхности опорного зуба пациента; подтверждают внешний цвет после того, как участок опорного зуба модели опорного зуба, выбранной на этапе выбора, вставляют в открытую полость, для каждой из множества моделей коронки, составляющих первую группу моделей коронки; и определяют, из множества моделей коронки, составляющих первую группу моделей коронки, модель коронки, имеющую внешний цвет, подтвержденный на этапе подтверждения, который лучше всего согласуется с внешним цветом зуба пациента, и выбирают фрезерную заготовку, которая является по существу идентичной фрезерной заготовке, использованной для формирования данной определенной модели коронки.

[0024] На этапе подтверждения можно использовать изображение или данные изображения, полученное(ые) формированием внешних видов множества моделей коронки, при этом изображение или данные изображения получают до и после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость каждой из множества моделей коронки.

[0025] Пятый вариант настоящего изобретения является способом подтверждения влияния формы опорного зуба на внешний цвет коронки, сформированной с использованием потенциально пригодной фрезерной заготовки, при выборе фрезерной заготовки, подлежащей использованию для формирования коронки по технологии автоматизированного проектирования (CAD)/автоматизированного производства (CAM), причем коронка является протезирующей зубной коронкой, включающей в себя открытую полость в которую должен вставляться опорный зуб, на стадии, на которой цветовая схема поверхности опорного зуба пациента уже подтверждена, но форма опорного зуба пациента еще не определена, при этом способ включает в себя следующие этапы, на которых: подготавливают набор инструментов, в котором цветовые схемы поверхности участков опорного зуба множества моделей опорного зуба, составляющих вторую группу моделей опорного зуба, являются по существу идентичными или сходными с цветовым(ыми) схемам(ами) поверхности опорного зуба, и каждая из множества моделей коронки, составляющих вторую группу моделей коронки, сформирована с использованием фрезерной заготовки, по существу идентичной потенциально пригодной фрезерной заготовке; и подтверждают внешний цвет после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость, для каждой из комбинаций из модели коронки и модели опорного зуба, соответственно, включающих в себя открытую полость и участок опорного зуба, имеющие формы, соответствующие друг другу, и соответственно выбранных из второй группы моделей коронки и второй группы моделей опорного зуба.

[0026] На этапе подтверждения можно использовать изображение или данные изображения, полученное(ые) формированием внешнего вида модели коронки, при этом изображение или данные изображения получают до и после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость модели коронки.

Полезные эффекты изобретения

[0027] В соответствии со способом подтверждения внешнего цвета коронки по настоящему изобретению, например, с использованием модели опорного зуба, включающей в себя участок опорного зуба, имеющий оттенок (цвет), определяемый посредством выполнения измерения оттенков цвета опорного зуба пациента, участок опорного зуба вставляют в открытую полость модели коронки, чтобы предварительно подтвердить внешний цвет модели, вследствие чего можно подтвердить сочетаемость цветового тона коронки во время лечения, при этом коронку изготавливают по технологии CAD/CAM с использованием фрезерной заготовки, по существу идентичной фрезерной заготовке, использованной для изготовления модели коронки. Следовательно, подлежащую использованию фрезерную заготовку CAD/CAM можно отобрать после прогнозирования фактического конечного состояния.

Краткое описание чертежей

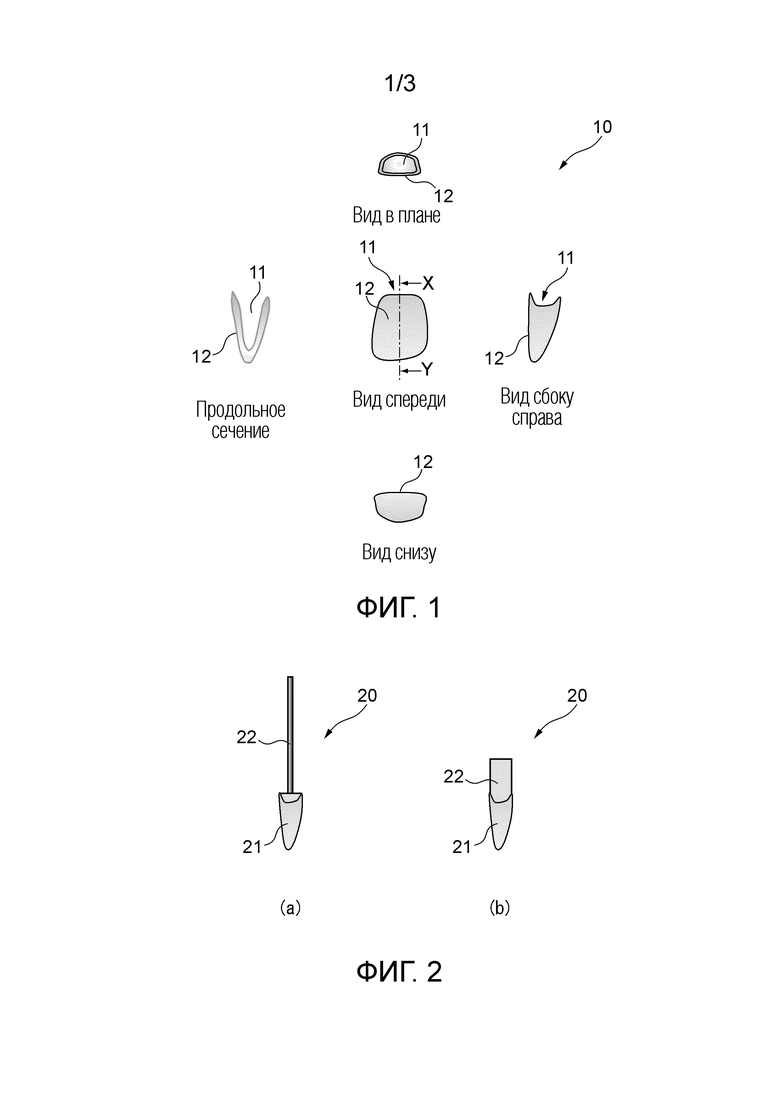

[0028] [Фиг. 1] Фиг. 1 - вид спереди, вид в плане, вид снизу, вид сбоку справа и продольное сечение репрезентативной модели коронки в наборе инструментов по настоящему изобретению.

[Фиг. 2] Фиг. 2 - виды сбоку справа двух типов репрезентативных моделей опорного зуба в наборе инструментов по настоящему изобретению.

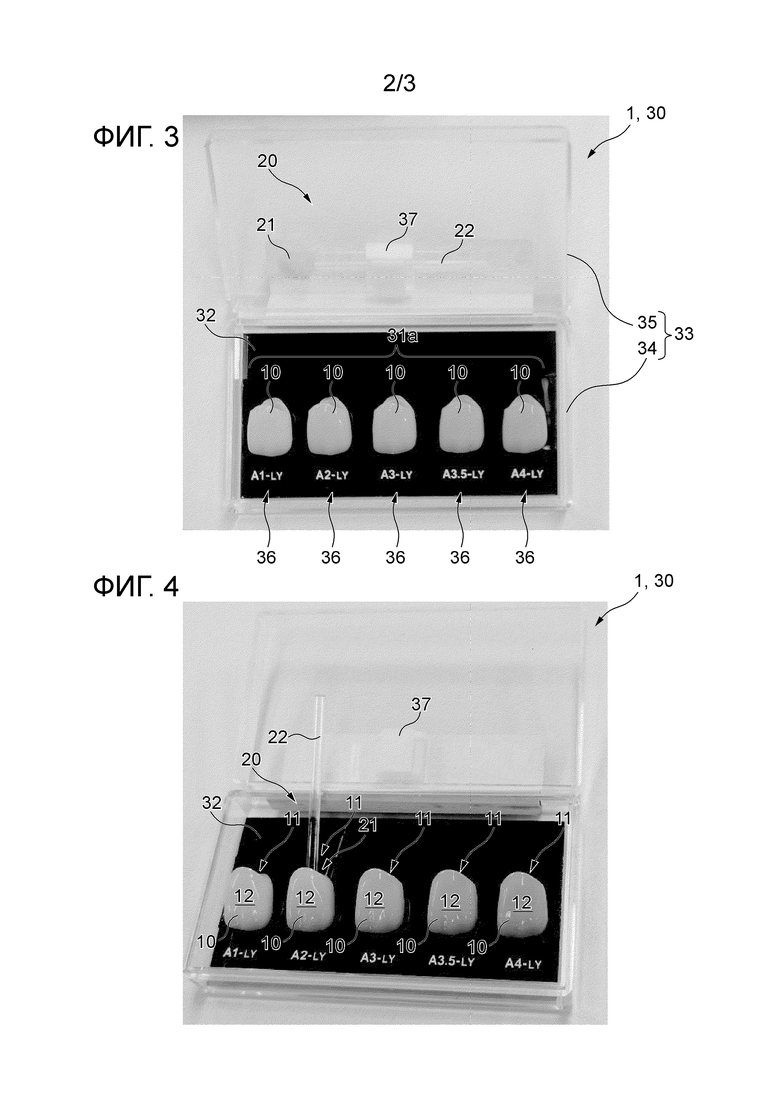

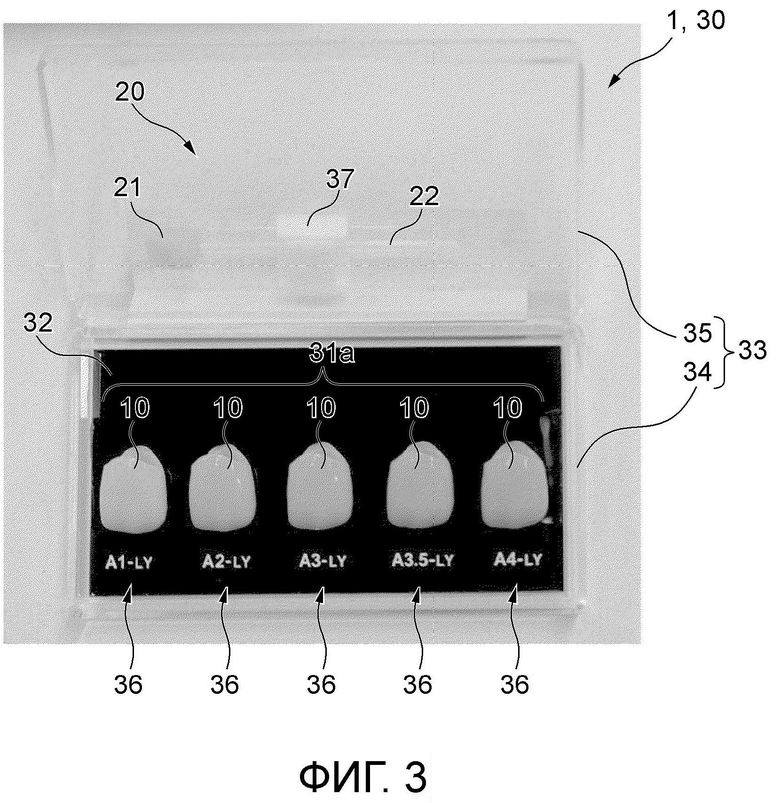

[Фиг. 3] Фиг. 3 - фотография демонстрационного инструмента в соответствии с одним вариантом осуществления настоящего изобретения.

[Фиг. 4] Фиг. 4 - фотография, представляющая состояние, в котором участок опорного зуба модели опорного зуба вставлен в открытую полость модели коронки в демонстрационном инструменте, показанный на фиг.3.

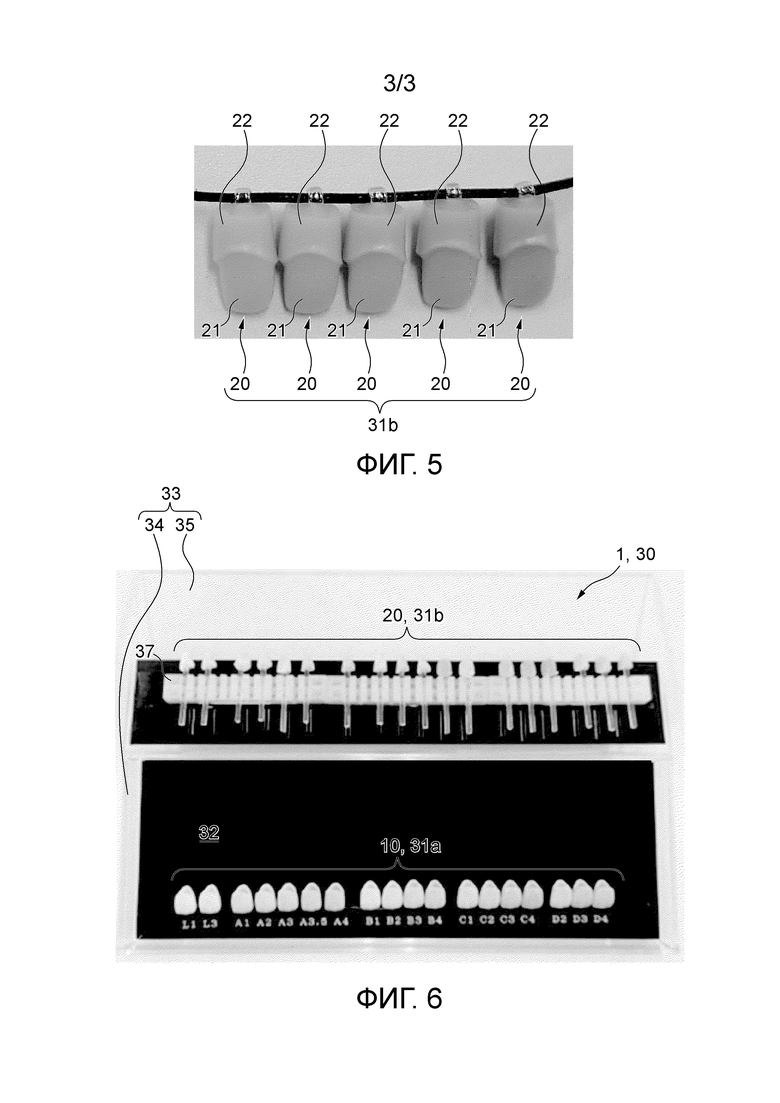

[Фиг. 5] Фиг. 5 - фотография, представляющая первую группу моделей опорного зуба, которая соответственно применима в демонстрационном инструменте по настоящему изобретению.

[Фиг. 6] Фиг. 6 - фотография, представляющая демонстрационный инструмент в соответствии с другим вариантом осуществления настоящего изобретения.

Варианты осуществления изобретения

[0029] Авторы настоящего изобретения рассмотрели следующие причины невозможности получения желательной гармонии цветовых тонов во время установки коронки, несмотря на то, что коронка изготовлена по технологии CAD/CAM с использованием фрезерной заготовки, выбранной путем предварительного выполнения измерения оттенков: (1) то, как выглядит внешний цвет, зависит от толщины материала; и(2) неметаллический материал является в некоторой степени прозрачным, даже если он окрашен, и, следовательно, если материал имеет небольшую толщину, то цвет базиса просматривается сквозь материал, и внешний цвет изменяется. Если модель коронки, обработанная с образованием формы, эквивалентной реальной коронке, устанавливают на модель опорного зуба, имеющую цвет, эквивалентный фактическому цвету опорного зуба пациента, и внешний цвет модели коронки подтверждается, то можно надежно выполнить оценку внешнего цвета, когда реставрацию (лечение) производят с использованием реальной коронки. Исходя из такой идеи, авторы настоящего изобретения исследовали способ простого и надежного выполнения упомянутого подтверждения. Настоящее изобретение создано в результате таких исследований.

[0030] Фрезерная заготовка, подлежащая оценке, конкретно не ограничена, при условии, что она включает в себя фрезеруемый участок, изготовленный из неметаллического материала. С точки зрения эффективности пригодна фрезерная заготовка, изготовленная из гибридного композита (HR) или керамики, например, циркониевой керамики. В частности, с точки зрения обеспечения возможности высокоэстетичной реставрации особенно подходящей является многослойная фрезерная HR-заготовка, и наиболее подходящей является многослойная фрезерная HR-заготовка типа E-M-D, в которой сформированы в виде слоистой структуры слой E эмали, средний HR-слой M и слой D дентина. В данном случае, слой E эмали означает HR-слой, имеющий цвет, соответствующий внешнему цвету участка эмали, в котором отсутствует дентин в основе. Слой D дентина означает HR-слой, имеющий цвет, соответствующий внешнему цвету участка эмали, на участке которого дентин присутствует в основе. Средний HR-слой M означает HR-слой, имеющий цвет, промежуточный между цветами слоя E эмали и слоя D дентина. Следует отметить, что средний HR-слой M обычно включает в себя от одного до трех слоев. Если средний HR-слой M включает в себя два слоя или три слоя, то предпочтительно, чтобы средние HR-слои M имели цвета, отличающиеся друг от друга, и были наслоенными слоями, имеющими градации цвета.

[0031] Кроме того, коронку, являющуюся целью настоящего изобретения можно использовать для любого из переднего зуба, клыка, премоляра и моляра, но коронку удобно использовать для переднего зуба, так как для него требуется высокоэстетичная реставрация, и эффект настоящего изобретения хорошо проявляется.

[0032] Способ подтверждения внешнего цвета коронки по настоящему изобретению включает в себя этап подготовки и этап подтверждения. На этапе подготовки подготавливают набор 1 инструментов по настоящему изобретению или демонстрационный инструмент 30 по настоящему изобретению. Способ подтверждения внешнего цвета коронки по настоящему изобретению можно также назвать использованием формы набора 1 инструментов по настоящему изобретению или демонстрационного инструмента 30 по настоящему изобретению. Кроме того, демонстрационный инструмент 30 по настоящему изобретению включает в себя набор 1 инструментов по настоящему изобретению. Набор 1 инструментов включает в себя комбинацию из модели 20 опорного зуба и модели 20 коронки в качестве инструментов, составляющих набор 1 инструментов. Модель 20 опорного зуба включает в себя участок 21 опорного зуба, который имеет цветовую схему поверхности, по существу идентичную цветовой схеме опорного зуба пациента, и выполнена с приданием стандартной формы опорного зуба. Модель 20 коронки имеет цветовую схему поверхности, по существу идентичную цветовой схеме коронки, выполнена с приданием стандартной формы коронки, выполненной по технологии CAD/CAM с использованием фрезерной заготовки, по существу идентичной фрезерной заготовке, подлежащей использованию для формирования коронки, и включает в себя открытую полость 11, соответствующую участку 21 опорного зуба модели 20 опорного зуба. В данном случае, в настоящем изобретении выражение «по существу идентичная» означает конфигурацию, полученную на основе конструкции, которая должно быть идентичной, и конфигурация, в которой присутствует только такая степень отличия, которая является неизбежной в процессе изготовления, также определяется как «по существу идентичная». На этапе подтверждения, внешний цвет модели 20 коронки подтверждается до и после того, как участок 21 опорного зуба модели 20 опорного зуба вставляют в открытую полость 11 модели 20 коронки, составляющей набор 1 инструментов. Способ подтверждения внешнего цвета коронки по настоящему изобретению можно реализовать как способ реального подтверждения, заключающийся в визуальном подтверждении внешнего цвета модели 20 коронки на этапе подтверждения или как способ подтверждения изображения, использующий изображение или данные изображения, полученное(ые) формированием изображения внешнего вида модели 20 коронки до и после того, как участок 21 опорного зуба модели 20 опорного зуба вставляют в открытую полость 11 модели 20 коронки на этапе подтверждения. В способе подтверждения изображения, в качестве изображения или данных изображения можно использовать каталожную фотографию, движущееся изображение или что-то подобное, представляющее внешний вид модели 20 коронки. Как описано выше, в способе подтверждения внешнего цвета коронки по настоящему изобретению можно предварительно подтвердить внешний цвет коронки после установки на опорный зуб пациента, при этом коронка сформирована по технологии CAD/CAM, с использованием фрезерной заготовки, по существу идентичной фрезерной заготовке, используемой для формирования модели 20 коронки. Далее по тексту, набор 1 инструментов по настоящему изобретению и способ подтверждения внешнего цвета коронки по настоящему изобретению будут описаны вместе с описание демонстрационного инструмента 30 по настоящему изобретению, со ссылкой на чертежи, поясняющие примером случай, когда внешний цвет коронки для переднего зуба после установки подтверждается предварительно, при этом коронка изготовлена из многослойной фрезерной HR-заготовки типа E-M-D.

[0033] Демонстрационный инструмент 30, показанный на фиг. 3 и 4 (которые являются фотографиями), является репрезентативной формой демонстрационного инструмента 30 по настоящему изобретению и включает в себя набор 1 инструментов, пластину 32 и футляр 33. Набор 1 инструментов по настоящему изобретению включает в себя комбинацию из по меньшей мере одной модели 20 коронки и по меньшей мере одной модели 20 опорного зуба. Набор 1 инструментов, показанный на фиг. 3 и 4, включает в себя первую группу 31a моделей коронки, включающую в себя множество моделей 20 коронки и одну модель 20 опорного зуба. В частности, первая группа 31a моделей коронки включает в себя пять моделей 20 коронки, имеющих формы, по существу идентичные каждой из других моделей, и имеющих цветовые схемы поверхности, отличающиеся друг от друга.

[0034] В данном случае, модель 20 коронки является моделью, обработанной с получением стандартной формы коронки, которая является протезирующей зубной коронкой, используемой для вставки опорного зуба в открытую полость коронки, и выполнена как образец коронки. Модель 20 коронки включает в себя открытую полость 11, соответствующую открытой полости коронки. На фиг. 1 представлены вид спереди, вид в плане, вид снизу, вид сбоку справа и продольное сечение репрезентативной модели 20 коронки. На фиг. 1, продольное сечение представляет сечение модели 20 коронки по линии XY на виде спереди. Открытая полость 11 в модели 20 коронки выполнена как полость, которая открыта в направлении вверх и закрыта с боковых сторон и в направлении вниз. Кроме того, модель 20 коронки имеет поверхность 12, которая обращена вперед, при установке на опорный зуб пациента. Следует отметить, что модель 20 коронки может быть снабжена, например, крепежным узлом в виде опоры для фиксации модели 20 коронки на пластине 32 в предварительно заданном состоянии.

[0035] Модель 20 коронки обычно изготавливается по технологии CAD/CAM, с использованием фрезерной заготовки, изготовленной из неметаллического материала и, следовательно, имеет цветовую схему поверхности, которая отражает цветовую схему использованной фрезерной заготовки. В данном случае, в настоящем изобретении цветовая схема поверхности означает схему распределения внешнего цвета поверхности и означает цветовую схему поверхности в случае, когда весь цвет является единственным цветом, и в случае, когда цвета разделены на множество определенных разных цветов. Иначе говоря, цветовая схема поверхности означает расположение цветов на поверхности, в частности, схему окраски, указывающую цвет и участок поверхности, который занимает данный цвет, если используется множество цветов, и включает в себя случай, когда вся поверхность имеет один цвет. Цветовая схема поверхности модели 20 коронки предпочтительно сконфигурирована с использованием множества цветов, включающих в себя цвет, соответствующий цвету, выбранному из 18 оттенков, представляющих цвет зуба.

[0036] Кроме того, фрагменты (a) и (b) на фиг. 2 соответственно представляют виды сбоку справа двух типов репрезентативных моделей 20 опорного зуба. Модель 20 опорного зуба включает в себя участок 21 опорного зуба, который выполнена с приданием стандартной формы опорного зуба пациента и сформирован как образец опорного зуба, изготовленного из искусственного материала. Участок 21 опорного зуба имеет форму и размер, которые соответствуют форме и размеру открытой полости 11 модели 20 коронки, и с которыми участок 21 опорного зуба можно свободно вставлять в открытую полость 11, а также имеет цветовую схему поверхности, по существу идентичную цвету опорного зуба. Если используется участок 21 опорного зуба, имеющий поверхностный цвет, по существу идентичный цвету опорного зуба пациента, то можно предварительно подтверждать внешний цвет коронки, установленной на опорный зуб пациента. Цветовая схема поверхности участка 21 опорного зуба предпочтительно конфигурируется с использованием множества цветов, включающих в себя цвет, соответствующий цвету, выбранному из 18 оттенков, представляющих цвет зуба. Кроме того, модель 20 опорного зуба предпочтительно включает в себя захватываемый участок 22. Захватываемый участок 22 продолжается от участка 21 опорного зуба в сторону, противоположную направлению вставки в открытую полость 11 модели 20 коронки. Захватываемый участок 22 способствует удобству манипуляции моделью 20 опорного зуба. Например, моделью 20 опорного зуба можно свободно манипулировать вручную, когда захватываемый участок 22 сжимают пальцами. Форма захватываемого участка 22 конкретно не ограничена, пока может быть достигнута вышеописанная цель. Например, в модели 20 опорного зуба, показанной на фрагменте (a) фиг. 2, захватываемый участок 22, обеспеченный в виде стержневидного элемента отдельно от участка 21 опорного зуба, прикреплен к участку 21 опорного зуба. В модели 20 опорного зуба, показанной на фрагменте (b) фиг. 2, захватываемый участок 22 сформирован неразъемно с участком 21 опорного зуба и обеспечен в форме круглой детали, выступающей из участка 21 опорного зуба.

[0037] Как описано выше, если HR-заготовки продаются как товары, то во многих случаях изготавливается множество типов HR-заготовок, имеющих один стандартный формат и отличающихся друг от друга только цветовой схемой поверхности, и создается и продается множество градаций разных оттенков (цветовых схем поверхности) в виде партии товаров, так что цветовую схему поверхности можно выбрать для закупки. Демонстрационный инструмент 30, показанный на фиг. 3 и 4, включает в себя первую группу 31a моделей коронки, включающую в себя модели коронки, имеющие формы, по существу идентичные друг другу, и цветовые схемы поверхности, отличающиеся друг от друга, и, следовательно, подходит как инструментальное средство для сравнения внешних цветов HR-заготовок (которые превращены в коронку и установлены) в каждой градации для товаров, как описано выше.

[0038] Набор 1 инструментов, показанный на фиг. 3 и 4, включает в себя комбинацию из первой группы 31a моделей коронки, содержащей пять моделей 20 коронки, и одной модели 20 опорного зуба. Пять моделей 20 коронки включают в себя соответствующие открытые полости 11, имеющие формы, идентичные или по существу идентичные друг другу, и имеющие цветовые схемы поверхности, отличающиеся друг от друга. Каждая из пяти моделей 20 коронки, показанных на фиг. 3 и 4, изготавливается из многослойной фрезерной HR-заготовки типа E-M-D, в которой оттенки слоя D дентина и среднего HR-слоя M отличаются друг от друга, и оттенки слоя E эмали идентичны друг другу, вследствие чего цветовые схемы поверхности соответствующих моделей 20 коронки также отражают такие различия. В данном случае, оттенки слоев D дентина соответствующих моделей 20 коронки обозначаются A1, A2, A3, A3.5 и A4 по порядку с левой стороны фигуры. Следует отметить, что необходимо только, чтобы количество моделей 20 коронки, имеющих идентичную форму и разные цвета и составляющих первую группу 31a моделей коронки, находилось в диапазоне 2-18 (следует отметить, что верхний предел 18 получается добавлением количества оттенков 2, которые называются оттенками отбеливания и моделируют отбеливание, к количеству 16 оттенков VITA. Обычно, сравнение часто выполняется с цветом той же системы или цветами двух систем. В таких случаях, количество моделей 20 коронки, составляющих первую группу 31a моделей коронки составляет предпочтительно 2-9 и особенно предпочтительно 3-7.

[0039] Более того, в наборе 1 инструментов по настоящему изобретению используется одна модель 20 опорного зуба в виде, показанном на фиг. 3 и 4, но может использоваться первая группа 31b моделей опорного зуба, включающая в себя две или более моделей 20 опорного зуба, имеющих размеры и формы, идентичные или по существу идентичные друг другу и имеющих цветовые схемы поверхности, отличающиеся друг от друга. На фиг. 5 показана первая группа 31b моделей опорного зуба в качестве примера. В первой группе 31b моделей опорного зуба, показанной на фиг. 5, оттенки пяти моделей 20 опорного зуба представляют собой A1, A2, A3, A3.5 и A4 по порядку с левой стороны фигуры. Каждая из пяти моделей 20 опорного зуба, составляющих первую группу 31b моделей опорного зуба, показанную на фиг. 5, имеет конфигурацию, показанную на фрагменте (b) фиг. 2. Кроме того, в первой группе 31b моделей опорного зуба, показанной на фиг. 5, пять моделей 20 опорного зуба совместно фиксируются одной струной, которая проходит через кольцевидные участки зацепления, обеспеченные на соответствующих захватываемых участках 22.

[0040] Кроме того, пластина 32, включенная в состав демонстрационного инструмента 30, выполняет функцию установочной опоры для закрепления рядом расположенных моделей 20 коронки. Материал пластины 32 конкретно не ограничен, и можно использовать твердую бумагу, синтетический полимер, такой как полиэтилен, полипропилен, акрило-нитрил-бутадиенстирол (полимер АБС) или поликарбонат, или метал, например, пластину из нержавеющей стали. Однако, материалы, сформированные из синтетического полимера, например, полипропилена, предпочтительны по причине легкости обработки, малого веса и коррозионной устойчивости. Кроме того, пластина не обязательно должна быть пластинчатым элементом, имеющим большую жесткость, и может быть гибким пластинчатым элементом. В случае такого пластинчатого элемента, пластина предпочтительно используется путем укладки в жесткий футляр 33 или что-то подобное. На демонстрационной поверхности, которая является основной поверхностью пластины 32, располагаются и жестко закреплены модели 20 коронки в состоянии, в котором каждая модель 20 коронки может вмещать без изменения положения участок 21 опорного зуба модели 20 опорного зуба, вставляемый в открытую полость 11. В частности, модели 20 коронки располагаются и зафиксированы так, что соответствующие открытые полости 11 являются открытыми в верхнем направлении, и поэтому внешний цвет каждой модели 20 коронки до и после того, как модель 20 опорного зуба вставляют, легко подтверждается, что передняя поверхность 12 с передней стороны модели 20 коронки является обращенной вперед, и ее задняя поверхность является обращенной к демонстрационной поверхности пластины 32, и что модель 20 опорного зуба можно свободно (вперед и назад) вставлять в открытую полость 11 модели 20 коронки. Цвет пластины 32 конкретно не ограничен, но предпочтительно является черным или темным цветом, отличающимся от черного, чтобы точно отражать состояние цвета в полости рта.

[0041] Размер пластины 32 должным образом определяется в соответствии с количеством моделей 20 коронки, которые требуется закреплять, и формой их расположения и обычно составляет 2-10 см в длину, 2-15 см по ширине и 0,1-5 мм по толщине, предпочтительно, 2,5-6 см в длину, 2,5-8 см по ширине и 0,3-2 мм по толщине. Кроме того, предпочтительно, чтобы демонстрационная поверхность пластины 32 содержала текстовый участок 36 для представления информации о модели 20 коронки, подлежащей закреплению, (например, информации для описания фрезерной заготовки, используемой для изготовления модели коронки по технологии CAD/CAM, в частности, фирменное название, марку, номер модели и тому подобное).

[0042] Закрепление модели 20 коронки на демонстрационной поверхности пластины 32 обычно выполняют приклеиванием адгезивом, но можно также выполнять с помощью крепежных средств для разъемного закрепления моделей 20 коронки. Использование таких крепежных средств позволяет надлежащим образом заменять модели 20 коронки, подлежащие сравнению друг с другом, и закреплять модели 20 коронки на одной пластине 32. Это удобно, когда сравнение и подтверждение выполняют с различных точек зрения за короткое время. Обычно, такие крепежные средства могут быть выполнены так, что крепежное средство, установленное на демонстрационной поверхности пластины 32, (одно крепежное средство) и крепежное средство, установленное в модель 20 коронки (другое крепежное средство) обеспечиваются с возможностью отсоединения в виде набора. Примеры крепежных средств включают в себя липкую ленту, застежку-липучку, кнопку и различные моментально срабатывающие соединители или моментально срабатывающие сочленения.

[0043] Например, поскольку модель 20 коронки изготавливают по технологии CAD/CAM с использованием фрезерной заготовки, которая должна быть товаром, и, следовательно, сочетаемость цветового тона, получаемую, когда коронка, изготовленная из товарного изделия, фактически установлена, может быть показана при демонстрации, то демонстрационный инструмент 30 в соответствии с настоящим вариантом осуществления пригоден как средство рекламы или средство продвижения сбыта товара. Когда демонстрационный инструмент 30 используют с такой целью, предпочтительно, чтобы пластина 32, удерживающая модели 20 коронки и модель 20 опорного зуба, была вложена в специальный футляр 33, как показано на фиг. 3. В демонстрационном инструменте 30, показанном на фиг. 3, футляр 33 имеет конфигурацию, в которой основной корпус 34 футляра и участок 35 крышки соединены друг с другом шарнирно, чтобы обеспечивать открывание и закрывание. В футляре 33, внутри участка 35 крышки обеспечен крепежный механизм 37 для закрепления модели 20 опорного зуба, и пластина 32, удерживающая модели 20 коронки, размещается в основном корпусе 34 футляра. Как показано на фиг. 4, в демонстрационном инструменте 30, участок 21 опорного зуба модели 20 опорного зуба можно вставлять в открытую полость 11 модели 20 коронки посредством захвата захватываемого участка 22, при открытом участке 35 крышки (без извлечения пластины 32). Следует отметить, что на фиг. 4 внешний цвет второй модели 20 коронки слева, «A2-LY», (что означает изготовление коронки из многослойной фрезерной HR-заготовки типа E-M-D, в которой оттенок по системе D представляет собой A2) изменяется на слегка красноватый после того, как участок 21 опорного зуба модели 20 опорного зуба вставлен, по сравнению с внешним цветом до вставки.

[0044] Выше описан набор 1 инструментов, включающий в себя первую группу 31a моделей коронки, содержащую пять моделей 20 коронки и одну модель 20 опорного зуба, однако набор 1 инструментов по настоящему изобретению не ограничивается вышеописанным набором. Например, модель 20 опорного зуба подготавливается не в виде единственной модели 20 опорного зуба, но в виде первой группы 31b моделей опорного зуба, в которой формы участков 21 опорного зуба по существу идентичны друг другу, и цветовые схемы поверхности участков 21 опорного зуба отличаются друг от друга, как показано на фиг. 5, и поэтому внешний цвет можно подтвердить, когда коронку устанавливают на опорный зуб, имеющий различные цвета. Разумеется, модель 20 опорного зуба, составляющая первую группу 31b моделей опорного зуба, не ограничивается конфигурацией, показанной на фрагменте (b) фиг. 2, и может иметь конфигурацию, показанную на фрагменте (a) фиг. 2.

[0045] Набор 1 инструментов, составляющий демонстрационный инструмент 30, показанный на фиг. 6, использует модели 20 опорного зуба, каждая из которых имеет конфигурацию, показанную на фрагменте (a) фиг. 2, при этом 18 моделей 20 коронки, имеющих цветовые схемы поверхности, отличающиеся друг от друга, заданы как первая группа 31a моделей коронки, и дополнительные 18 моделей 20 опорного зуба, соответствующих цветовым тонам соответствующих моделей 20 коронки, заданы как первая группа 31b моделей опорного зуба в специальном футляре 33. Так как в демонстрационном инструменте 30, показанном на фиг. 6, одновременно представляется большое число цветовых тонов в виде моделей 20 коронки в основном корпусе 34 футляра, то оператор может выбрать наиболее подходящий цветовой тон для пациента. Кроме того, модель 20 опорного зуба, соответствующая каждому цветовому тону, закрепляется внутри участка 35 крышки, что дает возможность выбрать точный цветовой тон за короткое время, с одновременным учетом цветового тона опорного зуба пациента. При этом, поскольку можно подтверждать комбинацию отличающихся цветовых тонов между коронкой и опорным зубом, то с потребностью пациента в лечении можно легко справиться путем использования коронки с более высокой степенью белизны, например. В наборе 1 инструментов, включающем в себя первую группу 31a моделей коронки и первую группу 31b моделей опорного зуба, как показано на фиг. 6, предпочтительно, чтобы формы открытых полостей 11 множества моделей 20 коронки, составляющих первую группу 31a моделей коронки, на взаимно-однозначной основе совпадали с формами участков 21 опорного зуба множества моделей 20 опорного зуба, составляющих первую группу 31b моделей опорного зуба.

[0046] Кроме того, набор 1 инструментов по настоящему изобретению может быть выполнен с возможностью включения второй группы моделей коронки, содержащей множество моделей 20 коронки, имеющих цветовые схемы поверхности, по существу идентичные друг другу, и имеющих формы, отличающиеся друг от друга, вместо первой группы 31a моделей коронки или дополнительно к первой группе 31a моделей коронки. Более того, набор 1 инструментов по настоящему изобретению может быть выполнен с возможностью включения второй группы моделей опорного зуба, содержащей множество моделей 20 опорного зуба, в которых участки 21 опорного зуба имеют цветовые схемы поверхности, по существу идентичные друг другу, и формы, отличающиеся друг от друга, вместо первой группы 31b моделей опорного зуба или дополнительно к первой группе 31b моделей опорного зуба. В данном случае, набор 1 инструментов по настоящему изобретению может также иметь вид, в котором количество моделей 20 коронки, составляющих вторую группу моделей коронки, и количество моделей 20 опорного зуба, составляющих вторую группу моделей опорного зуба, заданы равными, и формы и размеры участков 21 опорного зуба множества моделей 20 опорного зуба, составляющих вторую группу моделей опорного зуба, на взаимно-однозначной основе совпадают с формами и размерами открытых полостей 11 множества моделей 20 коронки, составляющих вторую группу моделей коронки. Иначе говоря, такой набор 1 инструментов может также иметь форму, в которой множество моделей 20 коронки, составляющих вторую группу моделей коронки, включает в себя модели 20 коронки, содержащие открытые полости 11, имеющие формы, соответствующие всем формам участков 21 опорного зуба множества моделей 20 опорного зуба, составляющих вторую группу моделей опорного зуба. Использование набора 1 инструментов, имеющего такую форму, дает возможность понять влияние таких факторов на внешний цвет во время установки, например, когда коронки, имеющие разные формы или разные толщины, изготавливаются из фрезерной HR-заготовки одного типа.

[0047] Кроме того, можно предложить способ выбора фрезерной заготовки, подлежащей использованию для формирования коронки, которая является протезирующей зубной коронкой, включающей в себя открытую полость, по технологии CAD/CAM, с использованием набора 1 инструментов по настоящему изобретению или демонстрационного инструмента 30 по настоящему изобретению. Способ выбора фрезерной заготовки по настоящему изобретению включает в себя этап подготовки, этап выбора, этап подтверждения и этап выбора. На этапе подготовки подготавливают набор 1 инструментов или демонстрационный инструмент 30, который включает в себя первую группу 31a моделей коронки и первую группу 31b моделей опорного зуба. На этапе выбора, из первой группы 31b моделей опорного зуба выбирают модель 20 опорного зуба, включающую в себя участок 21 опорного зуба, имеющий форму и цветовую схему поверхности, которые являются сходными с формой и цветовой схемой опорного зуба пациента. На этапе подтверждения, для каждой из множества моделей 20 коронки, составляющих первую группу 31a моделей коронки, подтверждают внешний цвет после того, как участок 21 опорного зуба модели 20 опорного зуба, выбранный на этапе выбора, вставляют в открытую полость 11. На этапе подтверждения, например, можно использовать изображение или данные изображения, полученное(ые) формированием изображений внешних видов множества моделей 20 коронки, при этом изображение или данные изображения получают до и после того, как участок 21 опорного зуба модели 20 опорного зуба вставляют в открытую полость 11 каждой из множества моделей 20 коронки. На этапе выбора, из множества моделей 20 коронки, составляющих первую группу 31a моделей коронки определяют модель 20 коронки, имеющую внешний цвет, подтвержденный на этапе подтверждения, который лучше всего согласуется с внешним цветом зуба пациента, и выбирают фрезерную заготовку, которая является по существу идентичной фрезерной заготовке, использованной для формирования найденной определением модели коронки.

[0048] Кроме того, использование набора 1 инструментов по настоящему изобретению или демонстрационного инструмента 30 по настоящему изобретению дает возможность создать способ подтверждения влияния формы опорного зуба на внешний цвет коронки, сформированной с использованием потенциально пригодной фрезерной заготовки, при выборе фрезерной заготовки, подлежащей использованию для формирования коронки по технологии CAD/CAM, при этом коронка является протезирующей зубной коронкой, включающей в себя открытую полость, в которую должен вставляться опорный зуб, на стадии, на которой цветовая схема поверхности опорного зуба пациента уже подтверждена, но форма опорного зуба пациента еще не определена. Способ подтверждения по настоящему изобретению включает в себя этап подготовки и этап подтверждения. На этапе подготовки подготавливают набор 1 инструментов или демонстрационный инструмент 30, включающий в себя вторую группу моделей коронки и вторую группу моделей опорного зуба, в которых цветовые схемы поверхности участков 21 опорного зуба множества моделей 20 опорного зуба, составляющих вторую группу моделей опорного зуба, являются по существу идентичными или сходными с цветовым(ыми) схемам(ами) поверхности опорного зуба, и каждая из множества моделей 20 коронки, составляющих вторую группу моделей коронки, сформирована с использованием фрезерной заготовки, по существу идентичной потенциально пригодной фрезерной заготовке. На этапе подтверждения, внешний цвет после того, как участок 21 опорного зуба модели 20 опорного зуба вставляют в открытую полость 11, подтверждают для каждой из комбинаций из модели 20 коронки и модели 20 опорного зуба, которые, соответственно, включают в себя открытую полость 11 и участок 21 опорного зуба, имеющие формы, соответствующие друг другу, и соответственно выбраны из второй группы моделей коронки и второй группы моделей опорного зуба. На этапе подтверждения можно использовать изображение или данные изображения, полученное(ые) формированием изображений внешних видов множества моделей 20 коронки, при этом изображение или данные изображения получают до и после того, как участок 21 опорного зуба модели 20 опорного зуба вставляют в открытую полость 11 каждой из множества моделей 20 коронки.

Перечень позиций

[0049]

1 набор инструментов

10 модель коронки

11 открытая полость

12 поверхность

20 модель опорного зуба

21 участок опорного зуба

22 захватываемый участок

30 демонстрационный инструмент

31a первая группа моделей коронки

31b первая группа моделей опорного зуба

32 пластина

33 футляр

34 основной корпус футляра

35 участок крышки

36 текстовый участок

37 крепежный механизм

Группа изобретений относится к стоматологии и предназначена для использования в зубоврачебной практике при протезировании искусственной зубной коронкой. Осуществляют предварительное подтверждение внешнего цвета коронки после установки на опорный зуб пациента, при этом коронка изготавливают по технологии CAD/CAM с использованием фрезерной заготовки, изготовленной из неметаллического материала и имеющей определенную цветовую схему поверхности. При этом способ подтверждения внешнего цвета коронки содержит следующие этапы, на которых: подготавливают набор инструментов, содержащий комбинацию из модели опорного зуба и модели коронки, где модель опорного зуба содержит участок опорного зуба, который имеет цветовую схему поверхности, идентичную цветовой схеме поверхности опорного зуба, и выполнена с приданием опорному зубу формы; модель коронки имеет цветовую схему поверхности, идентичную цветовой схеме поверхности коронки, выполнена с приданием коронке формы по технологии CAD/CAM с использованием фрезерной заготовки, идентичной фрезерной заготовке, подлежащей использованию для формирования коронки, и содержит открытую полость, соответствующую участку опорного зуба модели опорного зуба. Подтверждают внешний цвет модели коронки до и после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость модели коронки. Изобретения, за счет определения цвета зуба, подлежащего реставрации, позволяют выбрать фрезерную HR-заготовку, включающую в себя фрезеруемый участок, имеющий цвет, который согласуется с полученным определением цветом, что обеспечивает высокоэстетичную реставрацию. 5 н. и 9 з.п. ф-лы, 6 ил.

1. Способ подтверждения внешнего цвета коронки, предназначенный для предварительного подтверждения внешнего цвета коронки после того, как опорный зуб пациента вставляют в открытую полость, причем коронка является протезирующей зубной коронкой, содержащей открытую полость и сформированной по технологии автоматизированного проектирования (CAD)/автоматизированного производства (CAM) с использованием фрезерной заготовки, при этом способ подтверждения внешнего цвета коронки содержит следующие этапы, на которых: подготавливают набор инструментов, содержащий комбинацию из модели опорного зуба и модели коронки, где модель опорного зуба содержит участок опорного зуба, который имеет цветовую схему поверхности, идентичную цветовой схеме поверхности опорного зуба, и выполнена с приданием опорному зубу формы, а модель коронки имеет цветовую схему поверхности, идентичную цветовой схеме поверхности коронки, выполнена с приданием коронке формы по технологии CAD/CAM с использованием фрезерной заготовки, идентичной фрезерной заготовке, подлежащей использованию для формирования коронки, и содержит открытую полость, соответствующую участку опорного зуба модели опорного зуба; и подтверждают внешний цвет модели коронки до и после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость модели коронки.

2. Способ подтверждения внешнего цвета коронки по п.1, в котором на этапе подтверждения используют изображение или данные изображения, полученное или полученные формированием изображения внешнего вида модели коронки, при этом изображение или данные изображения получают до и после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость модели коронки.

3. Набор инструментов, содержащий: по меньшей мере одну модель опорного зуба, которая выполнена как образец опорного зуба пациента и содержит участок опорного зуба, выполненный с приданием опорному зубу формы; и по меньшей мере одну модель коронки, выполненную как образец коронки, причем коронка является протезирующей зубной коронкой, включающей открытую полость, в которую должен вставляться опорный зуб, а упомянутая по меньшей мере одна модель коронки выполнена с приданием коронке формы и содержит открытую полость, соответствующую участку опорного зуба модели опорного зуба, при этом набор инструментов содержит модели опорного зуба и/или модели коронки, где модели опорного зуба составляют первую группу моделей опорного зуба и/или вторую группу моделей опорного зуба, причем первая группа моделей опорного зуба содержит участки опорного зуба, имеющие формы, идентичные друг другу, и имеющие цветовые схемы поверхности, отличающиеся друг от друга, а вторая группа моделей опорного зуба содержит участки опорного зуба, имеющие цветовые схемы поверхности, идентичные друг другу, и имеющие формы, отличающиеся друг от друга, и модели коронки составляют первую группу моделей коронки и/или вторую группу моделей коронки, причем первая группа моделей коронки содержит модели коронки, имеющие формы, идентичные друг другу, и имеющие цветовые схемы поверхности, отличающиеся друг от друга, а вторая группа моделей коронки содержит модели коронки, имеющие цветовые схемы поверхности, идентичные друг другу, и имеющие формы, отличающиеся друг от друга.

4. Набор инструментов по п.3, в котором цветовые схемы поверхности упомянутой по меньшей мере одной модели опорного зуба и упомянутой по меньшей мере одной модели коронки выполнены с использованием цветов, содержащих цвет, соответствующий одному цвету, выбранному из 18 оттенков, представляющих цвет зуба.

5. Набор инструментов по п.3, в котором упомянутая по меньшей мере одна модель коронки сформирована по технологии CAD/CAM с использованием фрезерной заготовки, которая изготовлена из гибридного композита или керамики.

6. Набор инструментов по п.3, в котором упомянутая по меньшей мере одна модель опорного зуба дополнительно содержит захватываемый участок, который продолжается от участка опорного зуба в сторону, противоположную направлению вставки в открытую полость.

7. Набор инструментов по п.5, при этом набор инструментов используется для предварительного подтверждения внешнего цвета коронки после того, как коронка устанавливается на опорный зуб пациента, причем коронка сформирована по технологии CAD/CAM с использованием фрезерной заготовки, идентичной фрезерной заготовке, используемой для формирования модели коронки.

8. Набор инструментов по п.3, при этом набор инструментов содержит первую группу моделей опорного зуба и первую группу моделей коронки, и формы участков опорного зуба упомянутых моделей опорного зуба, составляющих первую группу моделей опорного зуба, на взаимно-однозначной основе совпадают с формами открытых полостей упомянутых моделей коронки, составляющих первую группу.

9. Набор инструментов по п.3, при этом набор инструментов содержит вторую группу моделей опорного зуба и вторую группу моделей коронки, и модели коронки, составляющие вторую группу моделей коронки, содержат модели коронки, содержащие открытые полости, имеющие формы, соответствующие всем формам участков опорного зуба моделей опорного зуба, составляющих вторую группу моделей опорного зуба.

10. Демонстрационный инструмент, используемый для демонстрации способа подтверждения внешнего цвета коронки по п.1, при этом демонстрационный инструмент содержит набор инструментов по п.3, в котором количество элементов упомянутых моделей коронки составляет от 2 до 18, и каждая из упомянутых моделей коронки располагается в состоянии, допускающем вмещение участка опорного зуба модели опорного зуба, вставляемого в открытую полость.

11. Способ выбора фрезерной заготовки, подлежащей использованию для формирования коронки по технологии автоматизированного проектирования (CAD)/автоматизированного производства (CAM), причем коронка является протезирующей зубной коронкой, содержащей открытую полость, при этом способ содержит следующие этапы, на которых: подготавливают набор инструментов по п.8; выбирают, из первой группы моделей опорного зуба, модель опорного зуба, содержащую участок опорного зуба, имеющий форму и цветовую схему поверхности, которые являются сходными с формой и цветовой схемой поверхности опорного зуба пациента; подтверждают внешний цвет после того, как участок опорного зуба модели опорного зуба, выбранной на этапе выбора, вставляют в открытую полость, для каждой из моделей коронки, составляющих первую группу моделей коронки; и определяют, из моделей коронки, составляющих первую группу моделей коронки, модель коронки, имеющую внешний цвет, подтвержденный на этапе подтверждения, который лучше всего согласуется с внешним цветом зуба пациента, и выбирают фрезерную заготовку, которая является идентичной фрезерной заготовке, использованной для формирования этой определенной модели коронки.

12. Способ выбора фрезерной заготовки по п.11, в котором на этапе подтверждения используют изображение или данные изображения, полученное или полученные формированием изображений внешних видов моделей коронки, при этом изображение или данные изображения получают до и после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость каждой из моделей коронки.

13. Способ подтверждения влияния формы опорного зуба на внешний цвет коронки, сформированной с использованием потенциально пригодной фрезерной заготовки, при выборе фрезерной заготовки, подлежащей использованию для формирования коронки по технологии автоматизированного проектирования (CAD)/автоматизированного производства (CAM), причем коронка является протезирующей зубной коронкой, содержащей открытую полость, в которую должен вставляться опорный зуб, на стадии, на которой цветовая схема поверхности опорного зуба пациента уже подтверждена, но форма опорного зуба пациента еще не определена, при этом способ содержит следующие этапы, на которых: подготавливают набор инструментов по п.9, в котором цветовые схемы поверхности участков опорного зуба моделей опорного зуба, составляющих вторую группу моделей опорного зуба, являются идентичными с цветовыми схемами поверхности опорного зуба или сходными с ними, и каждая из моделей коронки, составляющих вторую группу моделей коронки, сформирована с использованием фрезерной заготовки, идентичной потенциально пригодной фрезерной заготовке; и подтверждают внешний цвет после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость, для каждой из комбинаций из модели коронки и модели опорного зуба соответственно, содержащих открытую полость и участок опорного зуба, имеющие формы, соответствующие друг другу, и соответственно выбранных из второй группы моделей коронки и второй группы моделей опорного зуба.

14. Способ подтверждения по п.13, в котором на этапе подтверждения используют изображение или данные изображения, полученное или полученные формированием изображения внешнего вида модели коронки, причем изображение или данные изображения получают до и после того, как участок опорного зуба модели опорного зуба вставляют в открытую полость модели коронки.
