УСТАНОВКА ДЛЯ СКЛЕИВАНИЯ ДРЕВЕСНЫХ СЛОИСТЫХ МАТЕРИАЛОВ Российский патент 2025 года по МПК B27M1/02

Изобретение относится к деревообрабатывающей промышленности и может быть использовано для склеивания древесных слоистых материалов, например шпоновых досок.

Известна сушильно-прессовая установка для прессования брусков модифицированной древесины (RU № 162843), содержащая приводные вальцы, которые обеспечивают непрерывное перемещение и прессование брусков. Недостатком способа является сложность установки, которая связана с применением металлических перфорированных пластин для создания давления, с их установкой и снятием на обрабатываемые бруски, а также наличием камер для обдува обрабатываемых брусков последовательно горячим, а затем холодным воздухом.

Известна установка (пресс) для склеивания древесных слоистых материалов, содержащая устройства (этажерки) для загрузки и выгрузки склеиваемого материала и нагревательные плиты, обеспечивающие процесс склеивания [Технология клееных материалов: Иллюстрированное учебное пособие для изучения дисциплины студентов ВУЗов, обучающихся по направлению подготовки бакалавров - технология лесозаготовительных и деревоперераба-тывающих производств, профиль подготовки - технология деревообработки / Сост.: А.А. Лукаш, 2014. 74 с.].

Описанную установку можно принять за прототип заявленного изобретения по главному одинаковому с ним существенному признаку - наличию нагревательных плит.

Вместе с тем прототип имеет недостаток, заключающийся в необходимости применения сложных и громоздких устройств - загрузочной и разгрузочной этажерок для транспортировки склеиваемого материала.

Задача изобретения - совершенствование технологии склеивания древесных слоистых материалов.

Технический результат - повышение производительности, упрощение конструкции и обслуживания загрузочного и разгрузочного оборудования установки для склеивания древесных слоистых материалов.

Это достигается тем, что в установке для склеивания древесных слоистых материалов, содержащей устройство для загрузки и выгрузки склеиваемого древесного слоистого материала, нагревательные плиты, нижняя нагревательная плита выполнена в виде секций с возможностью регулирования по высоте, а между каждой секцией нижних нагревательных плит установлены приводные подающие вальцы.

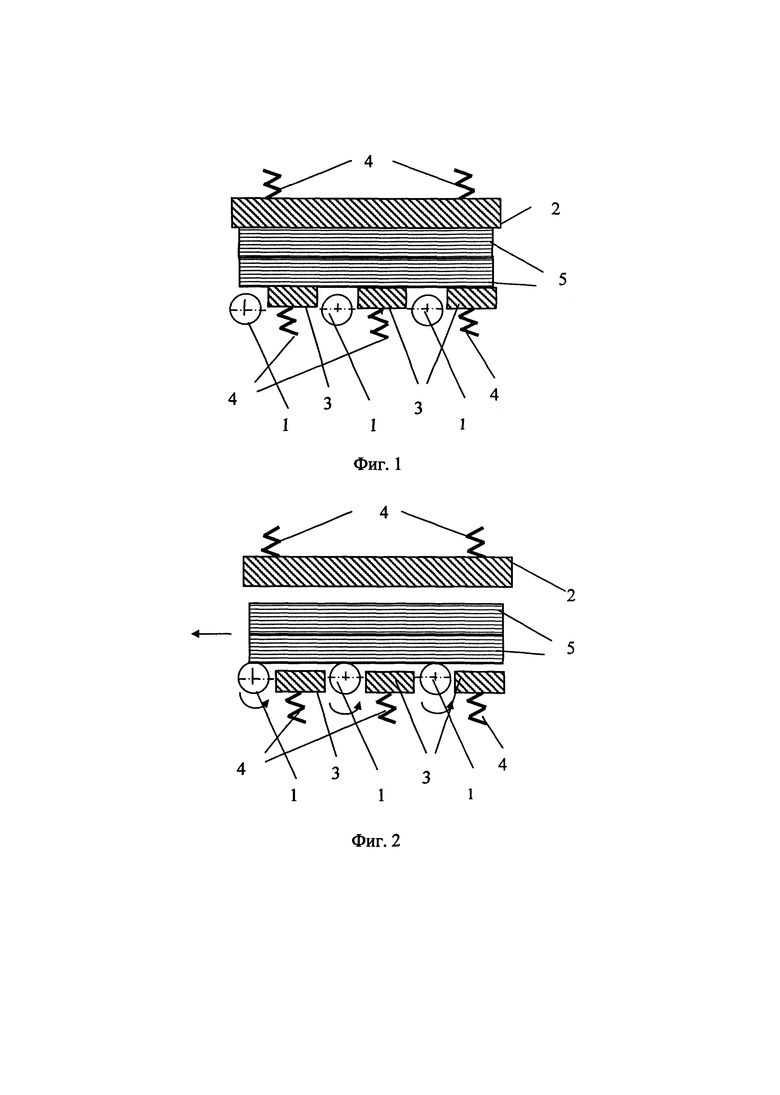

Изобретение поясняется схемами, где на фиг. 1 представлена схема установки в рабочем положении; на фиг. 2 - схема установки в положении выгрузки.

Установка для склеивания древесных слоистых материалов работает следующим образом.

Установка содержит приводные подающие вальцы 1, верхнюю нагревательную плиту 2 и секции нижних нагревательных плит 3, которые установлены между подающими вальцами 1. Верхняя нагревательная плита 2 и секции нижних нагревательных плит 3 содержат любые известные устройства 4 для их подъема (опускания). Приводные подающие вальцы 1 обеспечивают загрузку и выгрузку склеиваемого древесного слоистого материала 5. На склеиваемый древесный слоистый материал при его склеивании оказывают давление верхняя нагревательная плита 2 и секции нижних нагревательных плит 3.

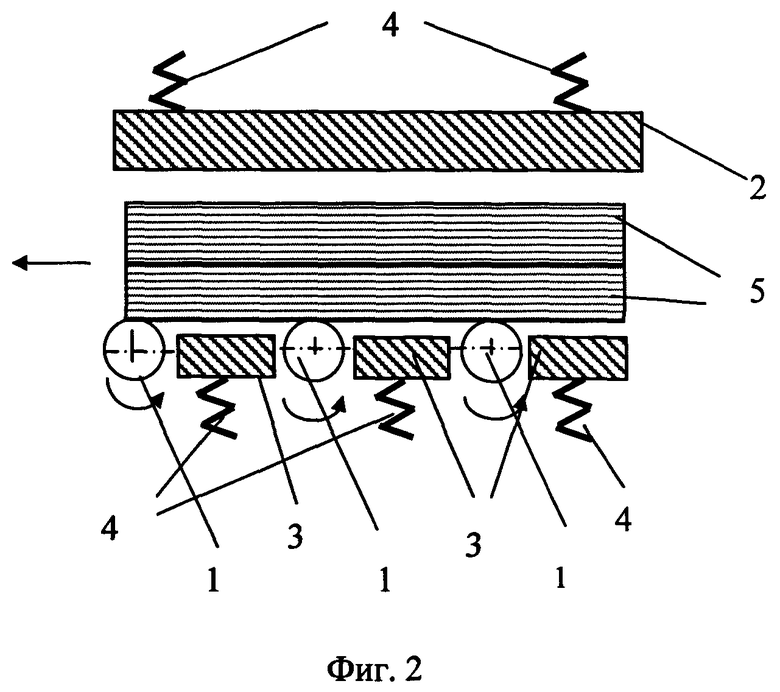

После завершения отверждения клея в склеиваемом древесном слоистом материале 5 в положении выгрузки, показанном на фиг. 2, устройства 4 перемещают верхнюю нагревательную плиту 2 в верхнее положение, а секции нижних нагревательных плит 3 перемещают в нижнее положение. После этого включают привод подающих вальцов 1 и транспортируют склеенный древесный слоистый материал 5 из зоны прессования.

Параметры режима (давление и продолжительность склеивания) определяются видом клея и толщиной склеиваемой заготовки. Загрузка и выгрузка осуществляется без применения сложных и громоздких устройств (загрузочных и разгрузочных этажерок) при меньшем времени. Отсутствие необходимости перемещать склеиваемый древесный слоистый материал по высоте позволит уменьшить продолжительности погрузочно-разгрузочных работ с 1,5 мин до 0,3 мин. Например, при общей продолжительности прессования 8,5 мин применение данной установки обеспечит снижение времени прессования до 7,3 мин, что обеспечит увеличение производительности прессового оборудования на 16%.

Изобретение относится к деревообрабатывающей промышленности и может быть использовано для склеивания древесных слоистых материалов. Установка для склеивания древесных слоистых материалов содержит устройство для загрузки и выгрузки склеиваемого древесного слоистого материала (5), нагревательные плиты (2, 3). Нижняя нагревательная плита (3) выполнена в виде секций с возможностью регулирования по высоте, а между каждой секцией нижних нагревательных плит установлены приводные подающие вальцы (1). Повышается производительность, упрощается конструкция и обслуживание загрузочного и разгрузочного оборудования установки для склеивания древесных слоистых материалов. 2 ил.

Установка для склеивания древесных слоистых материалов, содержащая устройство для загрузки и выгрузки склеиваемого древесного слоистого материала, нагревательные плиты, отличающаяся тем, что нижняя нагревательная плита выполнена в виде секций с возможностью регулирования по высоте, а между каждой секцией нижних нагревательных плит установлены приводные подающие вальцы.
