Способ определения навигационных параметров орбит космических аппаратов спутниковой навигационной системы ГЛОНАСС с применением результатов наблюдений квазаров в системе: астрономо-геодезическая обсерватория (радиотелескоп) - космический аппарат (радиотелескоп) ГЛОНАСС Российский патент 2025 года по МПК G01S19/43 B64G1/24 H04B7/00

Изобретение относится к космической геодезии, в частности к определению навигационных параметров орбит космических аппаратов спутниковой навигационной системы ГЛОНАСС орбитальным методом космической геодезии с применением результатов наблюдений квазаров.

Способ определения навигационных параметров орбит космических аппаратов спутниковой навигационной системы (СНС) ГЛОНАСС с применением результатов наблюдений квазаров в системе: астрономо-геодезическая обсерватория (радиотелескоп) - космический аппарат (радиотелескоп) ГЛОНАСС предложен впервые и аналогов не имеет.

В ближайшей перспективе ГЛОНАСС/GPS/GALILEO/BEIDOU технологии спутниковой навигации еще более широко будут применяться для решения фундаментальных задач геодезии, гравиметрии, геодинамики, навигации, геоинформатики [5-11]. При этом данные ГЛОНАСС, GPS являются базовыми для единой системы геодезического обеспечения (ЕС ГО) глобальной геопространственной информации геоинформационных систем автоматизированных средств управления министерств и ведомств Российской Федерации в государственной Общеземной геодезической системе координат (ОГСК) Российской Федерации (или WGS-84 - США). Поэтому их главной задачей является повышение эффективности уточнения параметров ОГСК, параметров внешнего гравитационного поля Земли (ВГПЗ), космической геодезической сети (КГС), параметров вращения Земли (ПВЗ) с применением существующих и перспективных космических геодезических комплексов (КГК) с субдециметровой точностью за счет внедрения строгих теоретических основ динамического, орбитального методов космической геодезии, которые имеют приоритет в решении задач СНС ГЛОНАСС, КГС [8-12]. Перспективное развитие СНС ГЛОНАСС связано с применением систем длиннобазисной радиоинтерферометрии по наблюдению квазаров [1-6, 9]. Решение существующих проблем с развитием ГЛОНАСС-технологий, результаты решения целевых задач космической геодезии по данным КГК позволят России иметь приоритет в ЕС управления ГО глобальной геопространственной информацией (ГГПИ) в международной программе Организации Объединенных Наций (УГГПИ/ООН в глобальной геодезической системе координат (ГГСК)).

Известно, что в США [15], России [14] ведутся исследования по развитию NAVSTAR (GPS) и СНС ГЛОНАСС в целях повышения их эффективности, характеризуемой более высокой надежностью, точностью и оперативностью определения навигационных параметров в мировых геодезических системах координат: WGS-84, ОГСК и Всемирного времени UTC (USNO) и UTC (SU), соответственно [13].

В ближайшей перспективе альтернативой модернизации и развития СНС ГЛОНАСС станет решение научной задачи по применению результатов наблюдений квазаров (пульсаров), которые посылают в космос короткие, длительностью миллисекунды или десятки миллисекунд, периодические импульсы рентгеновского излучения, которые не подвержены воздействию электромагнитных помех и могут использоваться для управления полетом гиперзвуковых ракет, проходя сквозь плазму, гарантируя надежность передаваемых и получаемых навигационных параметров. Например, в США рассматривается резервная навигационная система не только для функционирования в интересах ВМФ, но и разрабатываемая с системой навигации и времени с гарантированным определением навигационных параметров (Mounted Assured Position Novigation and System, MAPS) для Сухопутных войск США. Предполагается, что данная система позволит не только выполнять метрологию данных GPS, но и способна заменить их [14, 15].

Актуальность нового способа определения навигационных параметров орбит космических аппаратов спутниковой навигационной системы ГЛОНАСС с применением результатов наблюдений квазаров в системе: «астрономо-геодезическая обсерватория (радиотелескоп) - космический аппарат (радиотелескоп) ГЛОНАСС» подтверждается острой необходимостью создания надежного, высокоточного и оперативного определения навигационных параметров в государственной ОГСК, Всемирном времени РФ или в инерциальной геодезической системе координат (ИГСК). Развитие СНС ГЛОНАСС с использованием новых средств и технологий обусловлена необходимостью разрешения существующих противоречий, связанных с одной стороны:

- необходимостью удовлетворения перспективных требований министерств и ведомств РФ к гарантированному навигационному обеспечению войск и систем оружия с применением СНС ГЛОНАСС в мирное и военное время;

- внедрения перспективных методов и ДБРИ-технологий с развитием СНС ГЛОНАСС, базирующихся на результатах наблюдений квазаров (пульсаров) с применением эффективных систем астрономо-геодезической обсерватории с радиотелескопом и космического аппарата с радиотелескопом на борту («АГО (РТ) - КА (РТ)») в СНС ГЛОНАСС, которые не подверженны современным помехам средств: РЭБ, «глушилок» и др.;

- необходимостью высокоточного установления ОГСК, ИГСК, ПВЗ, квазаров, согласованной Системы фундаментальных геодезических и гравиметрических параметров Земли (ФГГПЗ);

- наличием научно-практических разработок по применению ДБРИ в астрономии, геодезии, геодинамике [1-3, 6, 9];

- необходимостью создания мобильных систем ДБРИ «АГО (РТ) - АГО (РТ)», «АГО (РТ) - БЛА (РТ)» [4, 5, 9].

С другой стороны:

- современное геодезическое обеспечение СНС ГЛОНАСС недостаточно полно удовлетворяет перспективным требованиям ВС РФ к гарантированному координатно-временному и навигационному обеспечению войск и систем оружия при ведении боевых действий из-за невозможности управления ракетами на гиперзвуковых скоростях в связи с тем, что современные технологии ГЛОНАСС не позволяют осуществить прохождение сигналов через окружающую плазму, из-за действий РЭБ, «глушилок» и т.д. [14, 15];

- отсутствие альтернативной автономной системы навигации в ОГСК (ИГСК), являющей базовой системой СНС ГЛОНАСС управления ЕАСО ГПИ ВС РФ;

- отсутствие мобильной системы с применением методов и технологий ДБРИ в РФ для оперативного определения координат полюсов и неравномерности вращения Земли, координат объектов, контроля навигационного поля СНС ГЛОНАСС.

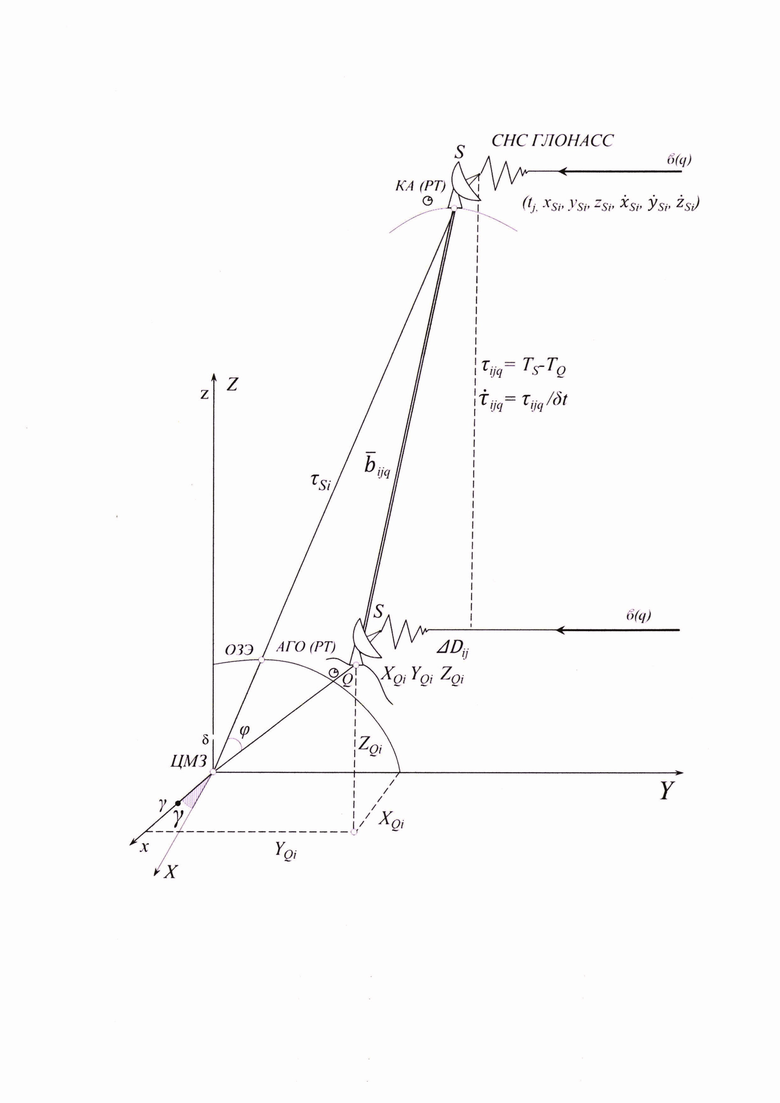

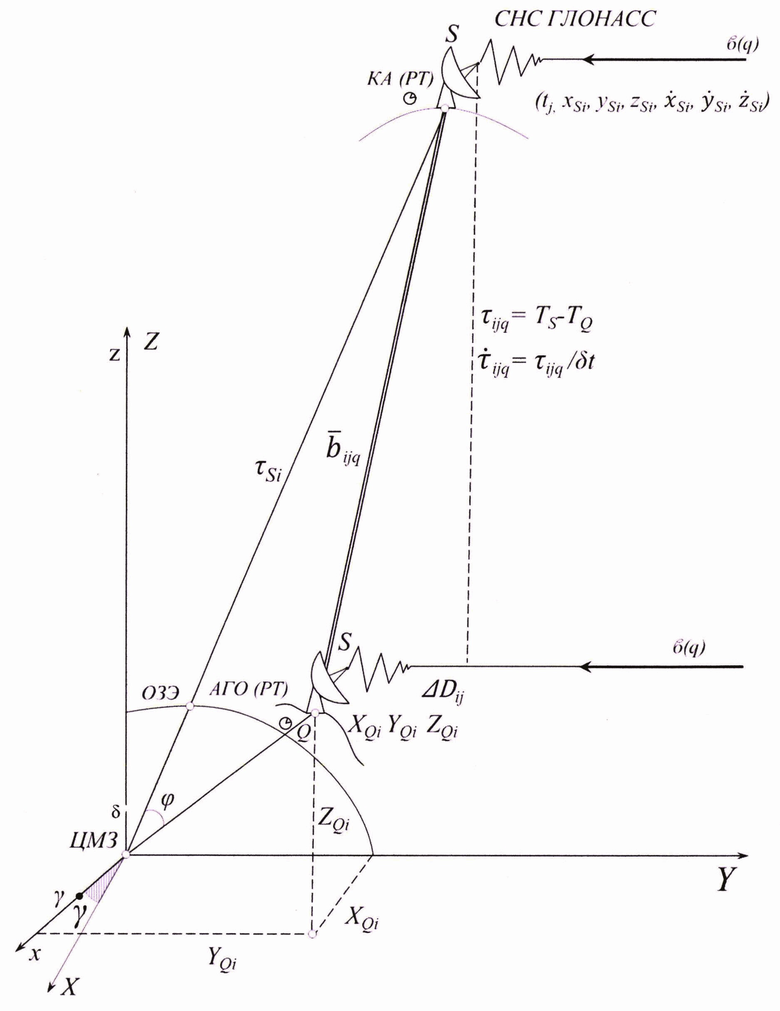

Описание и схема структуры применения предлагаемого способа с применением ДБРИ-технологии приведены на чертеже. Принцип способа состоит в том, что система ДБРИ предусматривает расположение двух радиотелескопов (РТ) на: поверхности Земли - АГО (РТ) и на борту КА (РТ) ГЛОНАСС [1, 2, 4, 6], оснащенных высокостабильными стандартами частоты. С помощью гетеродинов принимаемое высокочастотное излучение от радиоисточника (σ) поступает не одновременно, а с некоторым запаздыванием по времени (T_S, T_Q), и как конечный результат, находят две фундаментальные измеренные величины: временную задержку τ_ijq, обусловленную разностью расстояний ΔD_ij до фазовых центров КА (РТ) и АГО (РТ), которая будет меняться из-за изменения угла между базой b_ij и направлением на квазар (σ); временную задержку вращения Земли

Именно эти величины и являются основой рассматриваемого нового способа для решения задач геодезического обеспечения СНС ГЛОНАСС и определения навигационных параметров Достоинством данного способа является возможность высокоточного определения координат полюсов, неравномерность вращения Земли (Δω), координат квазаров (СКП~0,001'', …, 0,0001''), поправок за метеоусловия и расхождение шкал часов АГО (РТ), КА (РТ), а главное - значительно повысить точность установления ИГСК, являющейся основой высокоточного ориентирования осей единой государственной ОГСК на эпоху Т₀ [2-7, 9].

Представим исходные теоретические положения способа.

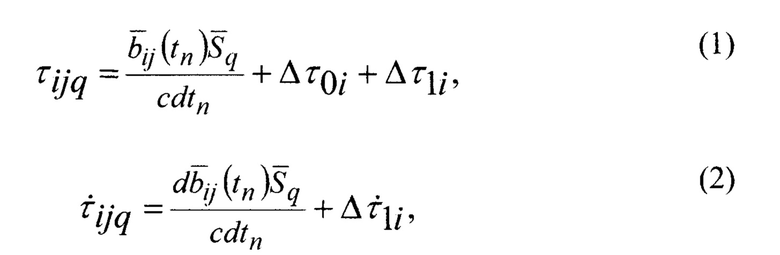

Геометрически временная задержка прихода сигнала от квазара на антенны радиотелескопов АГО (РТ) и КА (РТ) СНС ГЛОНАСС базовой линии b_ij на момент t_n (чертеж) имеет вид [9].

где

γ_q=(α_q-S) ~ часовой угол квазара.

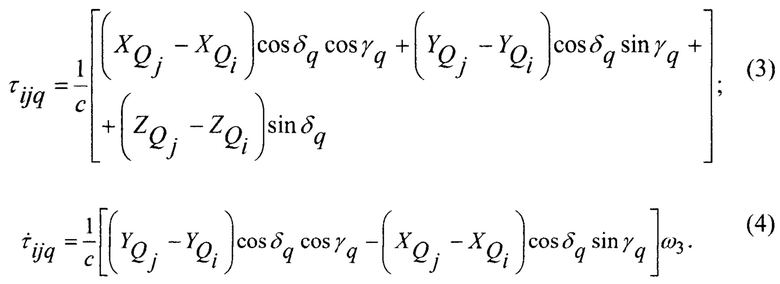

Уравнение для системы ДБРИ «АГО-АГО» имеет вид [4]:

Временная задержка в инерциальной системе координат запишется [7]:

где

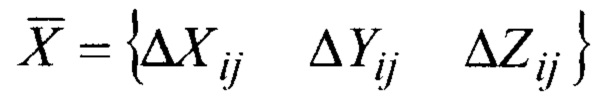

- разности координат базовой линии b_ij в Общеземной системе координат;

R(x_p, y_p), R(S), R(ω, ℵ, ν), R(ψ, ε) - матрицы вращения за полюс, истинное звездное время (S), прецессию и нутацию соответственно.

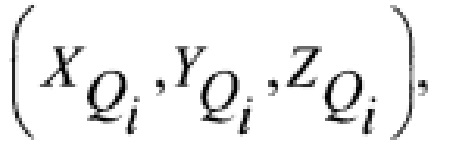

Исходя из чертежа и формул (1-5), измеренные величины в орбитальном методе космической геодезии можно представить в трех вариантах: во-первых, как непосредственно измеренные величины τ_ijq, во-вторых, как функции «измеренных» координат (x_S, y_S, z_S) и кеплеровых элементов орбиты, в-третьих, как функцию «измеренных» геоцентрических радиусов (r_ijq) положения КА (РТ) относительно положения центра масс Земли (ЦМЗ).

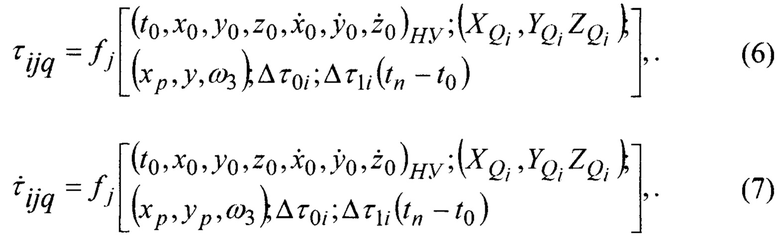

Функциональную связь между измеренными величинами параметрами: орбиты КА (РТ) координатами АГО (РТ) координатами полюса и неравномерностью вращения Земли (х_р, у_р, ω₃), поправкой за метеоусловия и расхождения шкал времени запишем в виде

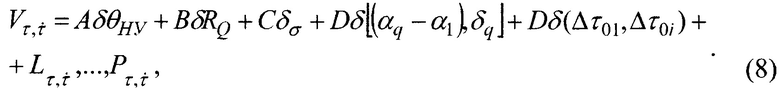

Систему уравнений поправок для измерений τ_ijq, в матричном виде

где

или

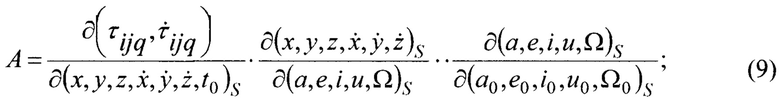

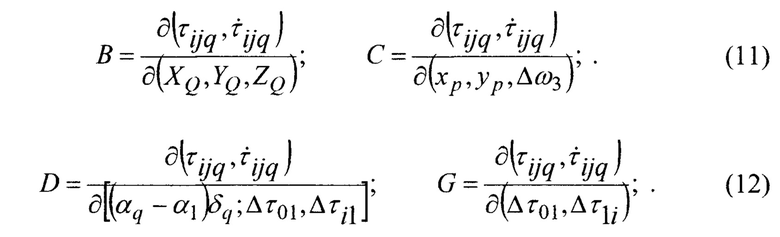

- изохронные производные;

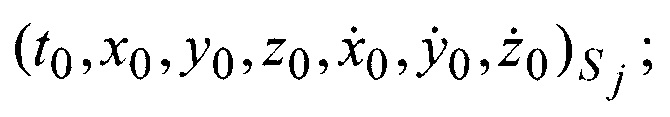

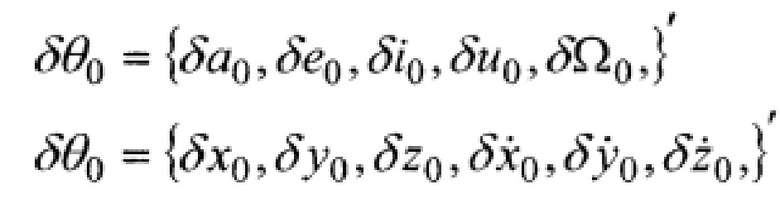

- поправки начального условия орбитальной дуги КА (РТ) на момент времени t₀;

δR_q={δX₁, δY₁, δZ₁, …,δX_i, δY_i, δZ_i}' - поправки в координаты АГО(РТ);

δσ={δx_p, δy_p, δ(Δω)}' - поправки в координаты полюса и неравномерность вращения Земли;

δq={(α_q-α_l), δ_q}' - поправки в разность прямых восхождений и склонения (q) квазаров;

δ(Δτ₀₁, Δτ_1i) - поправки за метеоусловия и расхождения шкал часов на АГО (РТ) и КА (РТ);

- свободные члены уравнений;

- веса измеренных величин.

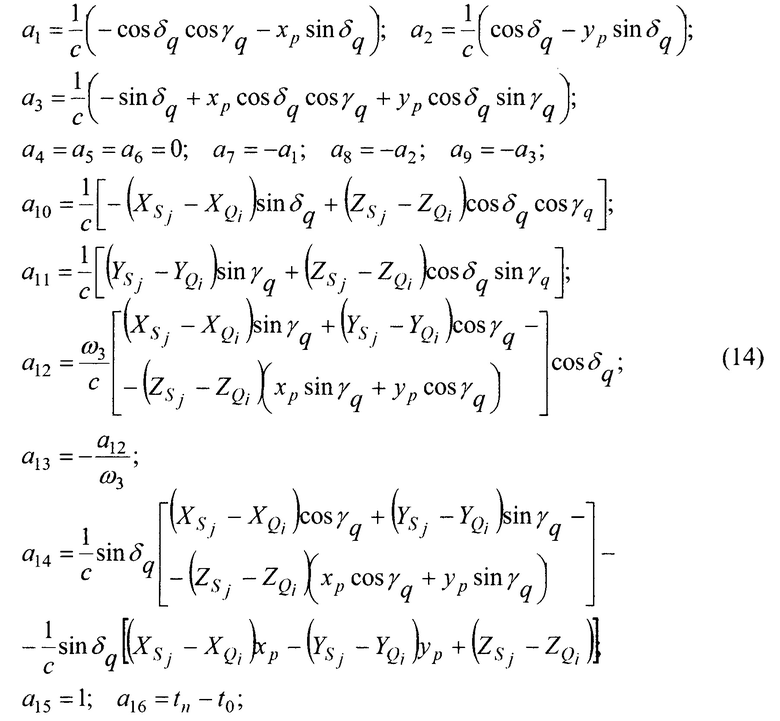

Исходя из того, что влияние параметров прецессии и нутации мало, частные производные для измеренных величин временной задержки (τ_ijq) и временной задержки вращения [9] в уравнении (8) представим с учетом частных производных от измерения τ_ijq в виде

где

δω₃=UT1-UTC - поправка в разность между всемирным временем (UT1) и всемирным координированным временем (UTC).

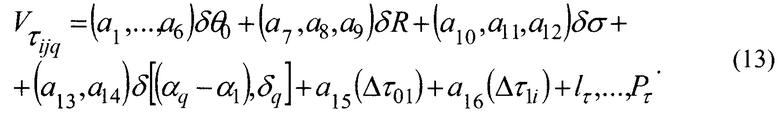

Уравнение поправок от измерения временной задержки τ_ijq в виде

где

b₁=cosδ_qsinγ_q; b₂=cosδ_qcosγ_q;

b₃=cosδ(x_psinγ_q-y_pcosγ_q);

b₄=b₅=b₆=0; b₇=-b₁; b₈=-b₂; b₉=-b₃;

b₁₅=1i.

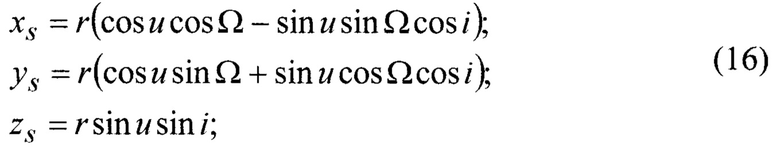

Функциональная связь «измеренных» координат (x_s, y_s, z_s) КА (S) [11] с кеплеровыми элементами орбиты [1-3] имеют вид:

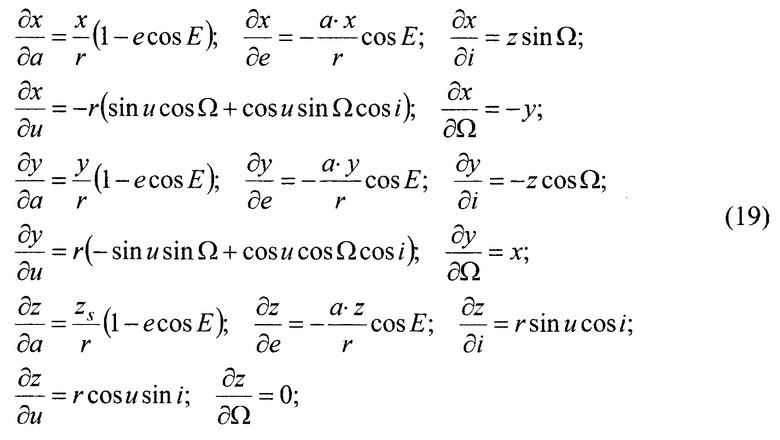

Исходя из [11] частные производные, следующие из уравнений (15), с учетом, что

где u - аргумент широты, имеет вид:

свободные члены:

где - счислимые и «измеренные» координаты KA(S), соответственно

Функциональная связь «измеренных» геоцентрических радиусов и искомых поправок в НУ орбитальной дуги (t-t₀) KA(S), запишем в виде

Уравнение поправок для «измеренных» геоцентрических расстояний , следующих из уравнений (17, 19) получим в форме

где Δr_s - систематическая погрешность в «измеренном» геоцентрическом радиусе, свободный член равен

- счислимые значения координат КА (ГАП) и «измеренного» геоцентрического радиуса, соответственно.

При уточнении НУ орбитальной дуги (S_j) в орбитальном методом уравнения поправок для «измеренных» геоцентрических радиусов (r_sj) уравнение поправок имеет вид

где

δθ₀=(δa₀, δe₀, δi₀, δu₀, δΩl₀)'.

Вектор поправок искомых параметров δθ₀ - при решении системы нормальных уравнении МНК (V'PV=min)

а искомая ковариационная матрица равна

где μ - ошибка единицы веса уравненного «измеренного» геоцентрического радиуса положения КА (РА) ГЛОНАСС относительно ЦМЗ.

Техническим результатом способа является возможность ускоренной модернизации и развития СНС ГЛОНАСС, в соответствии с предложенным способом, основанном на технологии ДБРИ и оснащении мобильными радиотелескопами системы «АГО (РТ) - КА (РТ) ГЛОНАСС» для наблюдений квазаров в целях повышения эффективности навигационного обеспечения ЕС ГО глобальной ГПИ в ЕАСО ГПИ министерств и ведомств Российской Федерации, экономики страны за счет гарантированной надежности определения: навигационных параметров (координат и абсолютной скорости объекта во Всемирном координированном времени РФ) в единой государственной ОГСК; ИГСК, координат АГО (РТ), координат полюсов и неравномерности вращения Земли, координат квазаров.

Внедрение способа позволит создать эффективную систему контроля: навигационного поля ГЛОНАСС как на поверхности Земли, так и в космосе, повысить точность определения параметров орбит КА, ПВЗ, ОГСК, ИГСК, определение влияния РЭБ и других факторов на обеспечение войск и систем оружия геодезическими и навигационными данными, что повысит надежность и оперативность управления всеми военными и гражданскими потребителями ГЛОНАСС.

Разработанные теоретические основы определения параметров КА (РТ) ГЛОНАСС, АГО (РТ), ПВЗ, ОГСК (ИГСК) орбитальным методом космической геодезии с применением результатов наблюдений квазаров и ДБРИ-технологий при развитии СНС ГЛОНАСС универсальны и позволяют их использовать и при решении проблем навигации с системой КА (РТ) на геостационарных орбитах Земли в СНС ГЛОНАСС, Луне, Марсе.

Развитие СНС ГЛОНАСС с внедрением системы «АГО(РТ) - КА(РТ) ГЛОНАСС» выведет на новый уровень и существенно повысит технические характеристики СНС ГЛОНАСС и позволит более эффективно решать главные научно-технические задачи геодезии, географии, геофизики, геодинамики и других наук о Земле. При этом, Россия получит приоритет в Международной программе Организации Объединенных Наций «УГГИ/ООН в ГГСК», обосновании ТТХ перспективных КГК.

Список использованных источников

1. Жонголович И.Д., Валяев В.И., Малков А.А., Сабанина Т.Б. Использование радиоинтерферометра со сверхдлинной базой при решении ряда основных проблем астрономии, геодезии и геодинамики. - М.: Труды института теоретической астрономии, №16, АН СССР, 1977, с. 19-58.

2. Малец К.В. Исследование эффективности методов построения КГС.- М.: 29 НИИ, инв. №3988, 1975.

3. Малец К.В. Использование радиоинтерферометров высокого разрешения для повышения точности КГС.- М.: 29 НИИ, НТС №12, РИО ВТС№12, 1977.

4. Малец К.В. Оценка точности определения положения центра масс Земли и элементов ориентирования ГСК по результатам наблюдений с помощью систем РСДБ «АГО-ИСЗ». - М.: 29 НИИ, НТС, РИО ВТС №27, 1984.

5. Машимов М.М., Малец К.В., Швец А.И. О возможности определения параметров геоцентрической системы геодезических координат современными методами геодезии. - М.: «Изв ВУЗов», «Геодезия и аэрофотосъемка», №5, 1979.

6. Машимов М.М., Малец К.В., Саталкин О.М. Исследование эффективности численных оценок и линейных измерений при построении сети АГО. - М.: «Изв ВУЗов», «Геодезия и аэрофотосъемка», №6, 1979.

7. Машимов М.М., Малец К.В. Определение координат полюса и неравномерности вращения Земли по наблюдениям космических объектов. - М.: «Изв ВУЗов», «Геодезия и аэрофотосъемка», №6, 1980.

8. Машимов М.М., Малец К.В., Смирнов С.А. Динамический метод космической геодезии определения параметров внешнего гравитационного поля Земли по результатам дальномерных, доплеровских и высотомерных измерений. - М.: «Изв ВУЗов», «Геодезия и аэрофотосъемка», №4-5, 1992.

9. Малец К.В. Исследование точности совместного определения координат полюса, неравномерности вращения Земли, положения АГО, квазаров и временных поправок за метеоусловия и расхождения шкал часов с использованием систем ДБРИ. - М.: «Изв ВУЗов», «Геодезия и аэрофотосъемка», №4, 1993.

10. Малец К.В., Лангеман И.П., Рутько И.М. Проблема определения параметров глобальной модели внешнего гравитационного поля Земли с применением методов спутникового нивелирования и технологий КГС «Гео-ик-2», «Гео-ик-3» в целях гравиметрического и геодезического обеспечения ГИС ВН АСУВ ВС РФ. - М.: ВУНЦ СВ «ОВА ВС РФ», ТНС №1, 2019.

11. Малец К.В., Рутько И.М. К проблеме высокоточного определения положения КА ВН с применением орбитального метода космической геодезии и ГЛОНАСС/GPS-технологий. - М.: ВУНЦ СВ «ОВА ВС РФ», ТНС.

12. Урмаев М.С. Орбитальные методы космической геодезии. - М.: Недра, 1981.

13. Российский радионавигационный план. - М.: Минэкономразвития, 2018.

14. Гундарова Л. Пульсар путеводный (ВМФ США ищут альтернативу GPS). - М: Независимое военное обозрение, №15, 2021.

15. Гундарова Л. Прощай, GPS (Россия переходит на навигацию по рентген, пульсарам). - М: Независимое военное обозрение, №31, 2021.

16. Международная программа ООН «ЕС управления ГГПИ в глобальной геодезической системе координат», «УГГИ/ООН в ГГСК».

Изобретение относится к космической геодезии, в частности к определению навигационных параметров орбит космических аппаратов спутниковой навигационной системы ГЛОНАСС орбитальным методом космической геодезии с применением результатов наблюдений квазаров. Техническим результатом является повышение эффективности навигационного обеспечения единой системы геодезического обеспечения глобальной геопространственной информацией за счет гарантированной надежности определения навигационных параметров - координат и абсолютной скорости объекта во Всемирном координированном времени РФ - в единой государственной общеземной геодезической системе координат, инерциальной геодезической системе координат, координат астрономо-геодезической обсерватории с радиотелескопом (АГО (РТ)), координат полюсов и неравномерности вращения Земли, координат квазаров. Заявленный способ состоит в том, что система длиннобазисной радиоинтерферометрии (ДБРИ) предусматривает расположение двух радиотелескопов (РТ) на: поверхности Земли - АГО (РТ) и на борту космического аппарата - КА (РТ) ГЛОНАСС, оснащенных высокостабильными стандартами частоты. С помощью гетеродинов принимаемое высокочастотное излучение от радиоисточника поступает не одновременно, а с некоторым запаздыванием по времени. В результате находят две фундаментальные измеренные величины: временную задержку, обусловленную разностью расстояний до фазовых центров КА (РТ) и АГО (РТ), которая будет меняться из-за изменения угла между базой и направлением на квазар, и временную задержку вращения Земли. 1 ил.

Способ определения навигационных параметров орбит космических аппаратов спутниковой навигационной системы ГЛОНАСС, заключающийся в том, что используют систему длиннобазисной радиоинтерферометрии с двумя радиотелескопами, один из которых располагают на поверхности Земли на астрономо-геодезической обсерватории (АГО), а второй радиотелескоп располагают на борту космического аппарата (КА) системы ГЛОНАСС, при этом оба телескопа оснащают высокостабильными стандартами частоты, принимают в такой системе с использованием гетеродинов двух радиотелескопов КА и АГО высокочастотные излучения от радиоисточника - квазара, с некоторым запаздыванием по времени, позволяющим найти две фундаментальные измеренные величины: первую - временную задержку τ_ijq, обусловленную разностью расстояний до фазовых центров радиотелескопов на борту КА и АГО на поверхности Земли, при этом такая задержка будет меняться из-за изменения угла между базовой линией - расстоянием между радиотелескопами КА и АГО в определенный момент времени, и направлением на квазар, вторую - временную задержку вращения Земли , определяют параметры орбиты КА ГЛОНАСС - координаты и абсолютную скорость, орбитальным методом космической геодезии, используя значения измеренных задержек τ_ijq и и базовой линии между радиотелескопами КА и АГО.
