Термоконтейнер Российский патент 2025 года по МПК B65D81/38

Изобретение относится к термоизолирующей таре, предназначенной для перевозки охлажденной пищевой продукции.

Из уровня техники известен транспортный термоконтейнер (патент RU 201406 U1, опубл. 14.12.2020). Термоконтейнер включает многослойный корпус в форме куба или параллелепипеда с распашной дверью, и рабочей камеры. Корпус состоит из несущего металлического каркаса, обшитого композитными панелями, теплоизолирующего слоя в виде вакуумных теплоизоляционных панелей и внутренней оболочки из жесткого полипропилена. Распашная дверь закреплена на корпусе с помощью скрытых петель, снабжена врезным замком с внутренним запорным механизмом и уплотнителем по контуру для плотного и герметичного закрывания, а также бокс для сопроводительных документов снаружи. Термоконтейнер помещен на основание из металлического поддона, который дает возможность погрузки-разгрузки вилочным оборудованием.

Наиболее близким аналогом к заявляемому изобретению является контейнер для холодного хранения, способный поддерживать хорошую внутреннюю температуру, что позволяет легко загружать и вынимать изделия независимо от высоты места установки, а также два или более сложенных друг на друга контейнера. Целью наиболее близкого аналога является создание контейнера для холодной изоляции, способного помещать изделие в любой контейнер и вынимать его из него в том виде, в каком оно есть. Контейнер для холодного хранения включает верхнюю панель, боковую панель, имеющую переднюю панель, левую панель, заднюю панель и правую панель, и нижнюю панель, при этом боковая панель представляет собой теплоизолятор, включающий вакуумный изолятор. Контейнер также содержит половой элемент и возможностью открывать и закрывать как указанную переднюю, так и указанную верхнюю панели (публикация международной заявки WO 2015174254 А1, опубл. 19.11.2015).

Недостатками известных решений является низкий уровень термоизоляции зон хранения охлажденной продукции, недостаточно ударопрочный корпус, подверженность металлических частей корпуса коррозии, неудобство запирания дверей. Непригодность узлов для ремонта.

Технической проблемой изобретения является создание термоконтейнера, лишенного недостатков аналогов.

Технический результат от использования изобретения состоит в обеспечении надежной термоизоляции зон хранения охлажденной продукции, повышении прочности конструкции термоконтейнера, удобстве использования запирающих механизмов дверей, ремонтопригодности.

Технический результат достигается тем, что термоконтейнер содержит ударопрочный корпус, помещенный в металлическую рамную каркасную конструкцию, имеющую две идентичные по габаритам независимые внутренние камеры, герметичные двери, расположенные на передней стороне конструкции, и съемное заменяемое основание, при этом внутренние камеры термоизолированы от окружающей среды слоем пенополиуретана, в зоне примыкания дверей размещен уплотнитель из термопластичного полимера, а на каждой двери установлено врезное запирающее устройство штангового типа, корпус и двери обшиты слоем армированного ударопрочного стеклопластика, конструкция рамы корпуса и дверей выполнена клёпанной внахлест.

Использование пенополиуретана в качестве слоя внутренних камер термоконтейнера и уплотнителя из термопластичного полимера в зоне примыкания двери позволяет надежно термоизолировать камеры для хранения охлажденной продукции.

Прочность конструкции термоконтейнера обеспечивается рамной, металлической конструкцией корпуса, обшитого армированным ударопрочным стеклопластиком.

Удобство запирания дверей обеспечивается врезными замками штангового типа с подпружиненным язычком, что позволяет открывать-закрывать двери движением по одной оси.

Ремонтопригодность изделия обеспечена конструкцией изделия, позволяющей заменять вышедшие из строя узлы, такие, как двери, основание, слой пенополиуретана внутренних камер, типовыми решениями.

Также можно повысить устойчивость изделия к образованию коррозии и скоплению микроорганизмов за счет использования нержавеющей стали AISI 304 для металлических частей конструкции, а также покрытием наружного слоя стеклопластика гелькоутом.

Сущность изобретения поясняется фигурами 1-4, на которых изображено:

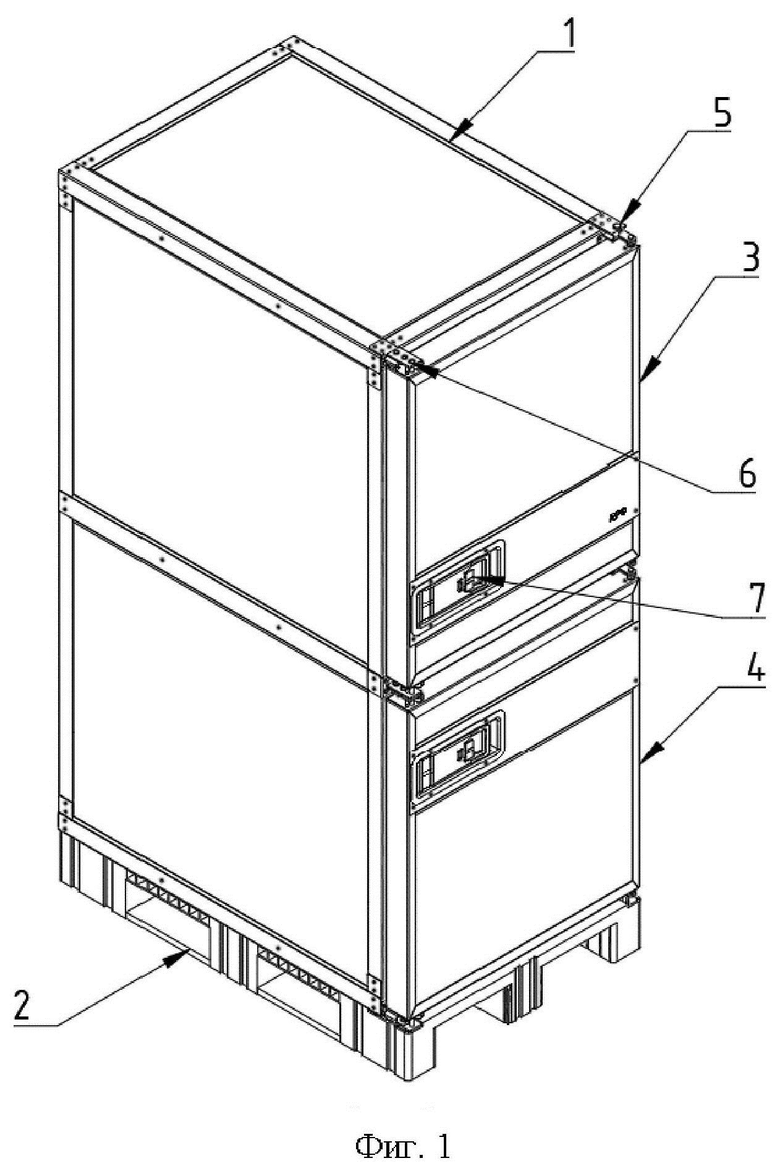

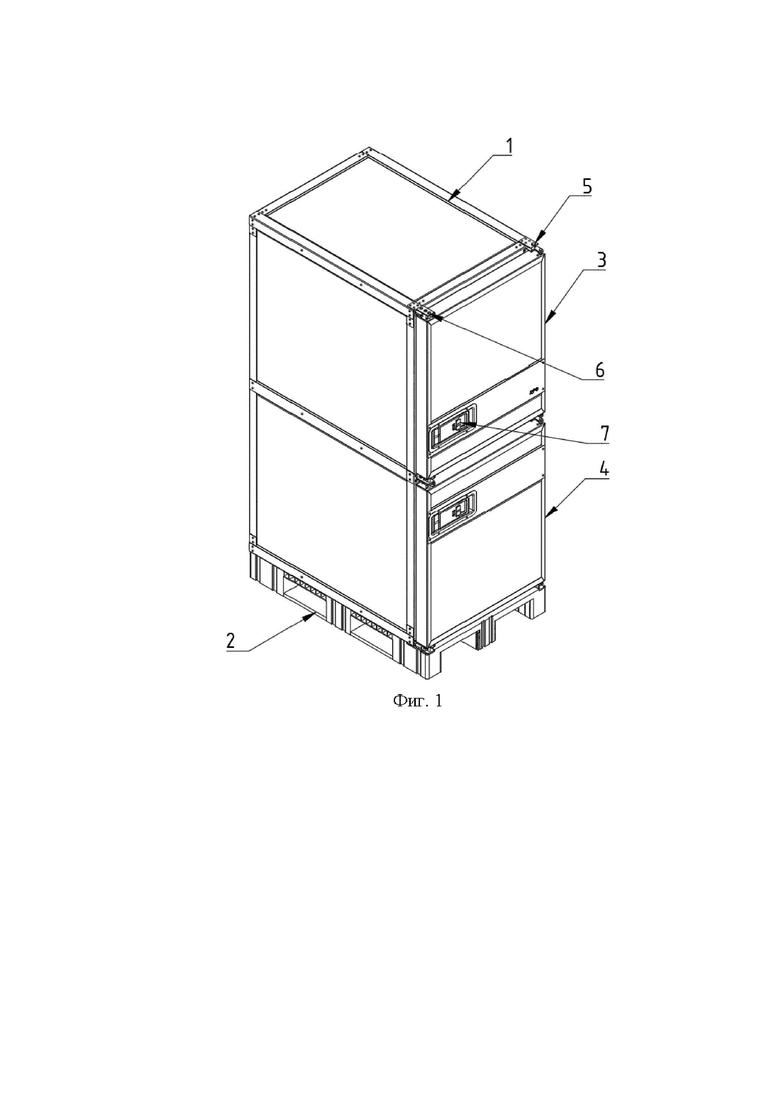

на фиг.1 - общий вид;

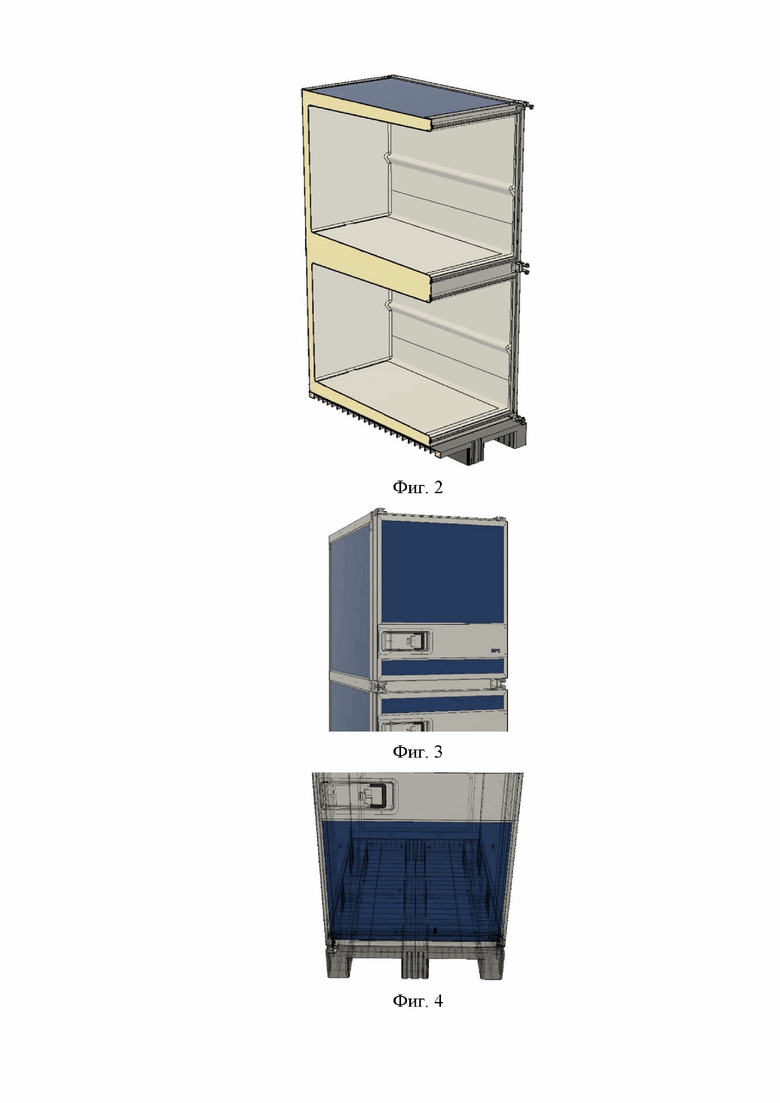

на фиг.2 - внутреннее устройство термоконтейнера;

на фиг.3 - врезное запирающее устройство штангового типа;

на фиг. 4 - конструкция съемного основания термоконтейнера.

На фигуре 1 позициями 1-7 показаны:

1 - корпус;

2 - основание;

3 - верхняя дверь;

4 - нижняя дверь;

5 - петля двери;

6 - кронштейн замка;

7 - запирающее устройство.

Термоконтейнер содержит ударопрочный корпус 1, помещенный в рамную каркасную конструкцию. Корпус 1 содержит съемное заменяемое основание 2. Корпус 1 образует две идентичные по габаритам независимые внутренние камеры, закрываемые герметичными дверьми 3 и 4, расположенными на передней стороне конструкции и закрепленные на петле двери 5. Для изолирования камер от окружающей среды используют слой пенополиуретана. Также в зоне примыкания дверей размещен уплотнитель из термопластичного полимера. Двери запираются врезными запирающими устройствами штангового типа 7. Корпус и двери обшиты слоем армированного стеклопластика, а конструкция рамы корпуса и дверей выполнена клёпанной внахлест.

Изобретение относится к термоизолирующей таре, предназначенной для перевозки охлажденной пищевой продукции. Термоконтейнер содержит ударопрочный корпус, помещенный в металлическую рамную каркасную конструкцию, имеющую две идентичные по габаритам независимые внутренние камеры, герметичные двери, расположенные на передней стороне конструкции, и съемное заменяемое основание. Внутренние камеры термоизолированы от окружающей среды слоем пенополиуретана, в зоне примыкания дверей размещен уплотнитель из термопластичного полимера, а на каждой двери установлено врезное запирающее устройство штангового типа. Корпус и двери обшиты слоем армированного ударопрочного стеклопластика, конструкция рамы корпуса и дверей выполнена клёпанной внахлест. Технический результат заключается в обеспечении надежной термоизоляции зон хранения охлажденной продукции, повышении прочности конструкции термоконтейнера, удобстве использования запирающих механизмов дверей, ремонтопригодности. 2 з.п. ф-лы, 4 ил.

1. Термоконтейнер, характеризующийся тем, что содержит ударопрочный корпус, помещенный в металлическую рамную каркасную конструкцию, имеющую две идентичные по габаритам независимые внутренние камеры, герметичные двери, расположенные на передней стороне конструкции, и съемное заменяемое основание, при этом внутренние камеры термоизолированы от окружающей среды слоем пенополиуретана, в зоне примыкания дверей размещен уплотнитель из термопластичного полимера, а на каждой двери установлено врезное запирающее устройство штангового типа, корпус и двери обшиты слоем армированного ударопрочного стеклопластика, конструкция рамы корпуса и дверей выполнена клёпанной внахлест.

2. Термоконтейнер по п. 1, характеризующийся тем, что металлическая рамная каркасная конструкция выполнена из нержавеющей стали AISI 304.

3. Термоконтейнер по пп. 1, 2, характеризующийся тем, что слой армированного ударопрочного стеклопластика покрыт гелькоутом.
