Способ лечебно-профилактической тренировки и устройство для его осуществления Российский патент 2025 года по МПК A61H1/00 A61B5/11 A61B5/369 A61B5/389

Изобретение относится к физическим методам лечения или лечебной физкультуре, а именно к способу лечебно-профилактической тренировки при измерении взаимных смещений заданных точек тела и оценке болевых и прочих ощущений, им соответствующих.

Известен способ адаптивной тренировочной системы (патент США №11235200), который может определить конечную работоспособность и критическую мощность и использовать эти определения для создания адаптивных тренировочных программ для параметров тренировки, при этом для определения конечной работоспособности и критической мощности адаптивная тренировочная система может получать данные о тренировках, генерировать точки данных путем определения для каждой тренировки максимального объема работы, выполненной для каждого из множества размеров временного окна; подогнать эти точки данных тренировки к функции; и определить критическую мощность и конечную работоспособность на основе подобранной функции.

Недостатком данного способа является невозможность достижения и выделения конкретных интервалов углов и координат лечебных значений взаимного расположения органов или точек тела в процессе тренировки, невозможность развития видов и уровней субъективных ощущений, определяющих ценность и завершенность тренировки.

Известна реабилитационная система (патент США №10772528) для пациента, страдающего от повреждения мышцы, содержащая: датчик активности мозга, сконфигурированный для измерения активности мозга пациента, связанной с управлением поврежденной мышцей; мышечный датчик, выполненный с возможностью измерения мышечной активности поврежденной мышцы; дисплей, сконфигурированный для отображения изображения пораженной части тела пациента; блок управления, настроенный на определение предполагаемого движения пораженной части тела с поврежденной мышцей, управление дисплеем, чтобы отобразить представление предполагаемого движения, и определение предполагаемого движения на основании как активности мозга пациента, измеренной датчиком активности мозга, так и мышечной активности поврежденной мышцы, измеренной датчиком мышц; и блок оценки, настроенный на сравнение множество результатов измерений мозговой активности пациента, измеренной датчиком мозговой активности, и мышечной активности поврежденной мышцы, измеренной мышечным датчиком, с течением времени, чтобы определить прогресс восстановления пациента и разницу между сигналами мозговой активности и мышечные сигналы с течением времени; генерировать статистику, включающую тенденцию сигналов мозговой активности и мышечных сигналов с течением времени, при этом уменьшение разницы между сигналами мозговой активности и мышечными сигналами с течением времени указывает на положительный эффект терапии; отображает статистику для пациента с графическим элементом, чтобы предоставить пациенту обратную связь относительно выздоровления.

Недостатком данного решения является невозможность достижения и выделения конкретных угловых и координатных лечебных значений взаимного расположения органов или точек тела в процессе тренировки, невозможность развития видов и уровней субъективных ощущений, определяющих ценность и завершенность тренировки.

Технической задачей заявляемого решения является постепенное контролируемое увеличение линейных смещений, увеличение угловых смещений до достижения лечебных положений тела или точек тела в процессе тренировки.

Техническим результатом, заявляемого решения является постепенное контролируемое увеличение линейных и угловых смещений до достижения лечебных положений тела или точек тела в процессе тренировки, при одновременном развитии видов и уровней субъективных ощущений, определяющих ценность и завершенность тренировки

Указанный технический результат достигается тем, что предложен способ лечебно-профилактической тренировки в котором до первой тренировки предварительно оценивают субъективные болевые ощущения, соответствующие состоянию покоя, и одновременно регистрируют их в виде: словесно-образных описаний, энцефаллограмм и электромиограмм; затем на первой тренировке достигают максимально возможных значений угловых, линейных взаимных смещений заданных точек тела; проводят измерение, оценку и регистрацию данных смещений и оценку и регистрацию субъективных болевых ощущений, соответствующих данным смешениям в виде: словесно-образных описаний, энцефаллограмм и электромиограмм; на следующей тренировке предварительно оценивают субъективные болевые ощущения, соответствующие состоянию покоя, и одновременно регистрируют их в виде словесно-образных описаний, энцефаллограмм и электромиограмм; сравнивают их с ощущениями до первой тренировки, если субъективные болевые ощущения, соответствующие состоянию покоя до начала следующей тренировки имеют меньшую или не большую степень болевых ощущений, то на следующей тренировке достигают увеличения значения углового и линейного взаимного смещения заданных точек тела на заданный максимально возможный интервал исходя из субъективных болевых ощущений, соответствующих максимально возможному угловому и линейному смешению в первой тренировке, а увеличение угловых и линейных смещений от одной тренировки к другой проводят до достижения положений заданных точек тела, соответствующих лечебному эффекту, проводят измерение и регистрацию значений угловых, линейных взаимных смещений заданных не менее трех точек тела, регистрацию субъективных болевых ощущений проводят с помощью видеокамеры, при этом устройство для осуществления способа лечебно-профилактической тренировки содержит: контроллер, датчики углового и координатного положения заданных точек тела, блок индикации взаимных угловых и координатных смещений заданных точек тела, при этом датчики углового и координатного положения связаны с входом контроллера, выходы контроллера связаны с блоком индикации, при этом контроллер выполнен с заданным количеством портов для возможности подключения к внешним устройствам, как электроэнцефалограф, видеокамера, программное устройство, содержит не менее трех датчиков углового и координатного положения, выполненных с возможностью прикрепления к не менее трем заданным точкам тела для определения углов смещения двух заданных точек тела в одной плоскости, блок индикации содержит табло с возможностью индикации угла и расстояния между всеми заданными точками тела одновременно, при этом табло выполнено с возможностью представления значений угла и расстояния в заданных единицах в десятичной системе с заданными знаками после запятой, каждый из датчиков углового и координатного положения содержит высокочастотный приемник-передатчик связи, связанный с входом контроллера через высокочастотный адаптер, внешние устройства, такие как электроэнцефалограф и видеокамера, содержат высокочастотные приемники-передатчики связи, связанные с портами контроллера через высокочастотные адаптеры.

Возможность достижения технического результата способа и устройства для его осуществления обеспечивается тем, что расстояния смещений увеличиваются от одной тренировки к другой, как можно более мелкими шагами, не чисто субъективно «на глазок», а на точно заданный минимальный добавочный угол смещения, точно заданное минимальное добавочное расстояние смещения, поскольку оценка объективных показаний приборов по индикаторным панелям приборов позволяет тренирующемуся одновременно следить - как за заданными им самим, согласно графику тренировок абсолютными и добавочными значениями смещений в процессе тренировки, так и оценивать субъективно болевые и другие ощущения, при этом болевые или добавочные болевые и косвенные или добавочные косвенные ощущения прямо или опосредованно могут указывать на правильные или завышенные дозы добавочного угла или расстояния смещения в заданный момент времени в заданной тренировке, а также на завершенность тренировки. Кроме того, регистрация (запись) всех объективных и субъективных параметров каждой тренировки - позволяет уточнять свои оценки, как в процессе тренировки, так и после нее с целью поиска и достижения различных лечебно-резонансных положений тела, соответствующих например - асанам, как в йоге. Весь процесс является объективным, даже запись субъективных ощущений объективна, поскольку он регистрируется, а не ведется по памяти. Применение одновременно различных способов регистрации субъективного - более точно идентифицирует и классифицирует процесс тренировки. В процессе периодических постоянных тренировок многократно проводятся сверка и совместная оценка объективных измерений и субъективных ощущений, в этом случае организм уточняет и подгоняет субъективные ощущения, как на размеры смещений, так и на обоснованности их выполнения в заданном объеме в заданном состоянии организма, что развивает уровень их точности, а также находит новые виды ощущений различные по степени косвенности.

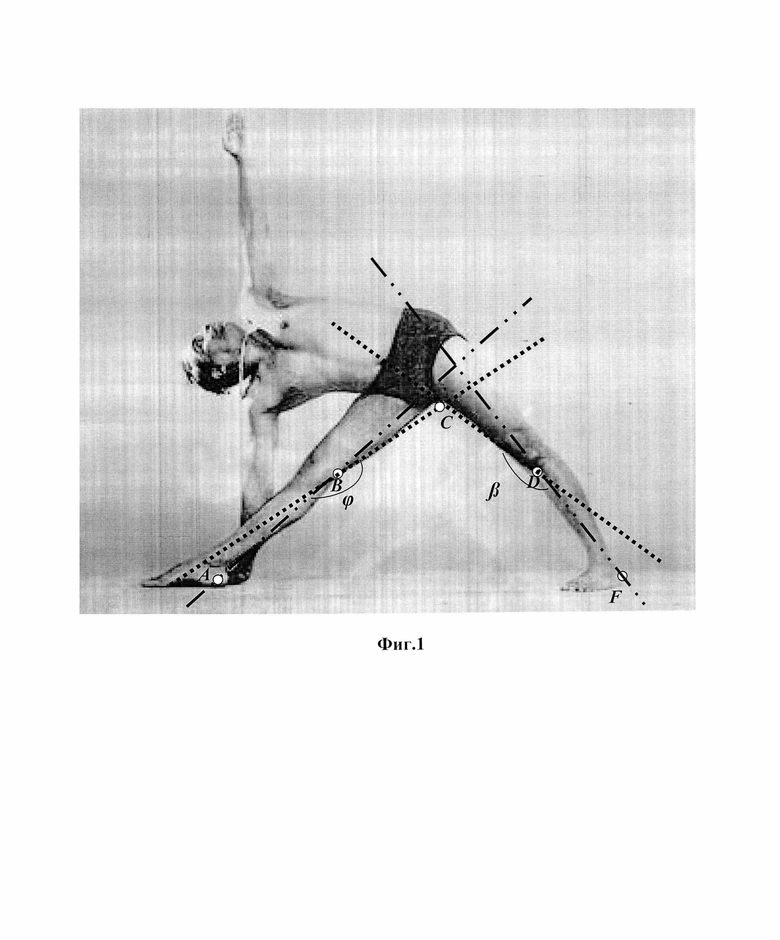

На фиг. 1 представлена примерная схема выполнения заявляемого способа при измерении и оценке некоторых заданных угловых смещений при выполнении позы Уттхита Триконасана.

ПРИМЕР

Перед первой тренировкой оценили субъективные болевые, тактильные и прочие ощущения, соответствующие состоянию покоя, и одновременно зарегистрировали оценки в виде словесно-образных описаний: состояние нормальное нет никаких ощущений растяжения сухожилий или мышц во всем теле, есть лишь некоторые болевые ощущения в суставах, которые существуют несколько лет, пульс в норме, дыхание в норме, аритмии нет, управление частой пульса дыханием есть, ощущений чесотки на всем кожном покрове нет, психологическое состояние в норме - повышенной возбудимости нет, управление телом полное, чувствую каждый палец и участок кожи на теле, нет затекания в конечностях и теле, зрение стабильное фокусировка на расстоянии - 20-50 см нормальная, обоняние обычное не обостренное, слух в норме, хотя есть некоторые шумы при задержке носового дыхания, есть некоторая тяжесть в животе, гланды немного чешутся(хроника), есть небольшой кашель при прижимании подбородка к груди(хроника), затем в первый день тренировки в позе - Уттхита Триконасана (фиг. 1) достигли максимально безболезненных значений угловых, линейных взаимных смещений заданных точек тела провели измерение и регистрацию угла ϕ=168° между прямыми на точках АВ и точках ВС и угла β=170° между прямыми на точках CD и точках DF, оценили и провели регистрацию болевых и других ощущений: есть небольшое жжение в мышцах и сухожилиях в процессе выполнения упражнения, ближе к концу подхода, острой боли нет, тремора нет, пульс в норме, дыхание в норме, аритмии нет, управление частой пульса дыханием есть, ощущений чесотки на всем кожном покрове нет, психологическое состояние в норме - повышенной возбудимости нет, управление телом полное, чувствую каждый палец и участок кожи на теле, нет затекания в конечностях и теле, зрение стабильное фокусировка на расстоянии - 20-50 см нормальная, обоняние обычное не обостренное, слух в норме, хотя есть некоторые шумы при задержке носового дыхания, есть некоторая тяжесть в животе, гланды немного чешутся(хроника), есть небольшой кашель при прижимании подбородка к груди(хроника),фантомной боли действующей на нервы через час-два после тренировки нет, провели измерение и регистрацию, электроэнцефалограмм и электромиографию соответствующую данным углам, на второй тренировке предварительно оценили субъективные болевые, тактильные и прочие ощущения, соответствующие состоянию покоя, и одновременно регистрировали их в виде словесно-образных описаний: состояние нормальное есть умеренная посттренировочная мышечная боль, нет острой ноющей боли в мышцах и сухожилиях, нет фантомных болей, есть лишь некоторые болевые ощущения в суставах, которые существуют несколько лет, пульс в норме, дыхание в норме, аритмии нет, управление частой пульса дыханием есть, ощущений чесотки на всем кожном покрове нет, психологическое состояние в норме - повышенной возбудимости нет, управление телом полное, чувствую каждый палец и участок кожи на теле, нет затекания в конечностях и теле, зрение стабильное фокусировка на расстоянии - 20-50 см нормальная, обоняние обычное не обостренное, слух в норме, хотя есть некоторые шумы при задержке носового дыхания, есть некоторая тяжесть в животе, гланды немного чешутся (хроника), есть небольшой кашель при прижимании подбородка к груди (хроника, провели измерение и регистрацию, электроэнцефалограмм и электромиографию соответствующую до состоянию до второй тренировки, таким образом состояние оказалось не хуже чем до первой тренировки, на второй тренировке в позе - Уттхита Триконасана (фиг. 1) достигли максимально безболезненных значений угловых, линейных взаимных смещений заданных точек тела провели измерение и регистрацию угла ϕ=174°, Δϕ=4° между прямыми на точках АВ и точках ВС и угла β=175°, Δβ=5° между прямыми на точках CD и точках DF, оценили и провели регистрацию болевых и других ощущений: есть небольшое жжение в мышцах и сухожилиях в процессе выполнения упражнения, ближе к концу подхода, острой боли нет, тремора нет, пульс в норме, дыхание в норме, аритмии нет, управление частой пульса дыханием есть, ощущений чесотки на всем кожном покрове нет, психологическое состояние в норме - повышенной возбудимости нет, управление телом полное, чувствую каждый палец и участок кожи на теле, нет затекания в конечностях и теле, зрение стабильное фокусировка на расстоянии - 20-50 см нормальная, обоняние обычное не обостренное, слух в норме, хотя есть некоторые шумы при задержке носового дыхания, есть некоторая тяжесть в животе, гланды немного чешутся(хроника), есть небольшой кашель при прижимании подбородка к груди(хроника), фантомной боли действующей на нервы через час-два после тренировки нет, провели измерение и регистрацию, на третьей тренировке предварительно оценили субъективные болевые, тактильные и прочие ощущения, соответствующие состоянию покоя, и одновременно регистрировали их в виде словесно-образных описаний: состояние нормальное есть умеренная посттренировочная мышечная боль, нет острой ноющей боли в мышцах и сухожилиях, нет фантомных болей, есть лишь некоторые болевые ощущения в суставах, которые существуют несколько лет, пульс в норме, дыхание в норме, аритмии нет, управление частой пульса дыханием есть, ощущений чесотки на всем кожном покрове нет, психологическое состояние в норме - повышенной возбудимости нет, управление телом полное, чувствую каждый палец и участок кожи на теле, нет затекания в конечностях и теле, зрение стабильное фокусировка на расстоянии - 20-50 см нормальная, обоняние обычное не обостренное, слух в норме, хотя есть некоторые шумы при задержке носового дыхания, есть некоторая тяжесть в животе, гланды немного чешутся(хроника), есть небольшой кашель при прижимании подбородка к груди(хроника, провели измерение и регистрацию, электроэнцефалограмм и электромиографию соответствующую до состоянию до второй тренировки, таким образом состояние оказалось не хуже чем до первой тренировки, на третьей тренировке в позе - Уттхита Триконасана (фиг. 1) достигли максимально безболезненных значений угловых, линейных взаимных смещений заданных точек тела провели измерение и регистрацию угла ϕ=179°, Δϕ=5° между прямыми на точках АВ и точках ВС и угла β=180°, Δβ=5° между прямыми на точках CD и точках DF, оценили и провели регистрацию болевых и других ощущений: небольшое жжение в мышцах, процессе выполнения упражнения, ближе к концу подхода, острой боли нет, тремора нет, пульс в норме, дыхание в норме, аритмии нет, управление частой пульса дыханием есть, ощущений чесотки на всем кожном покрове нет, психологическое состояние в норме - повышенной возбудимости нет, управление телом полное, чувствую каждый палец и участок кожи на теле, нет затекания в конечностях и теле, зрение стабильное фокусировка на расстоянии - 20-50 см нормальная, обоняние обычное не обостренное, слух в норме, хотя есть некоторые шумы при задержке носового дыхания, есть некоторая тяжесть в животе, гланды немного чешутся(хроника), есть небольшой кашель при прижимании подбородка к груди(хроника), фантомной боли действующей на нервы через час-два после тренировки нет, провели измерение и регистрацию, после третьей тренировки оценили субъективные болевые, тактильные и прочие ощущения, соответствующие состоянию покоя, и одновременно регистрировали их в виде словесно-образных описаний: состояние нормальное: посттренировочной мышечной боли нет, нет также острой ноющей боли в мышцах и сухожилиях, нет фантомных болей, нет даже некоторые болевых ощущения в суставах, которые существовали несколько лет, пульс в норме, дыхание в норме, аритмии нет, управление частой пульса дыханием есть, ощущений чесотки на всем кожном покрове нет, психологическое состояние в норме, управление телом полное, чувствую каждый палец и участок кожи на теле, нет затекания в конечностях и теле, зрение стабильное фокусировка на расстоянии - 20-50 см нормальная, обоняние обычное не обостренное, слух в норме, нет никаких шумов при задержке носового дыхания, нет тяжести в животе, гланды не чешутся совсем, исчез небольшой кашель при прижимании подбородка к груди, что соответствуют достижению лечебному эффекту при выполнении позы - Уттхита Триконасана при заданных углах ϕ=179° между прямыми на точках АВ и точках ВС и угла β=180° между прямыми на точках CD и точках DF.

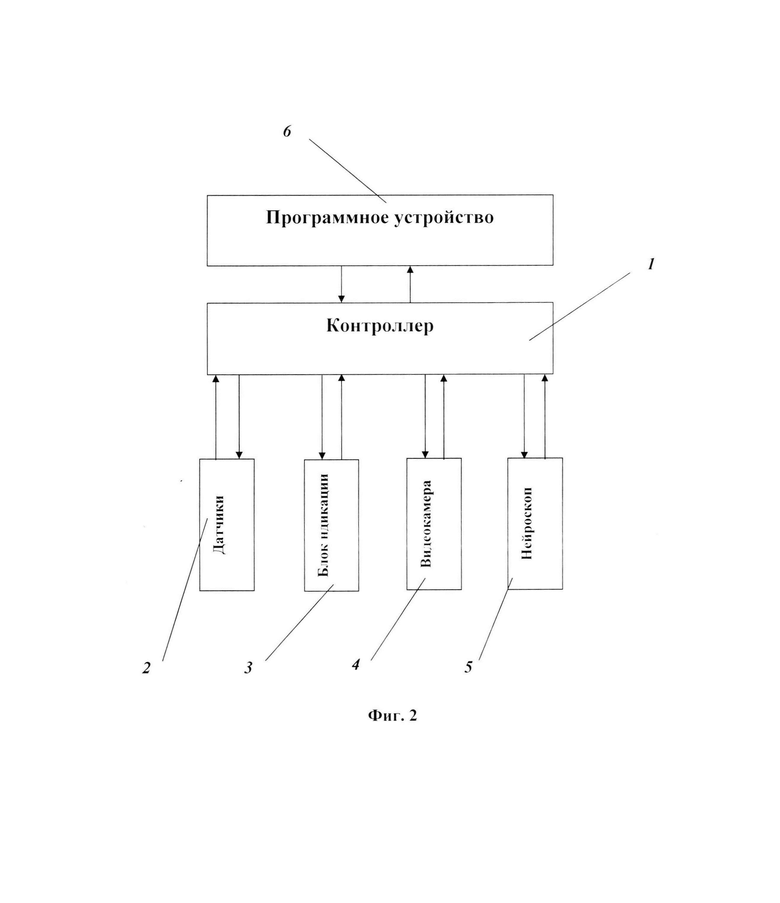

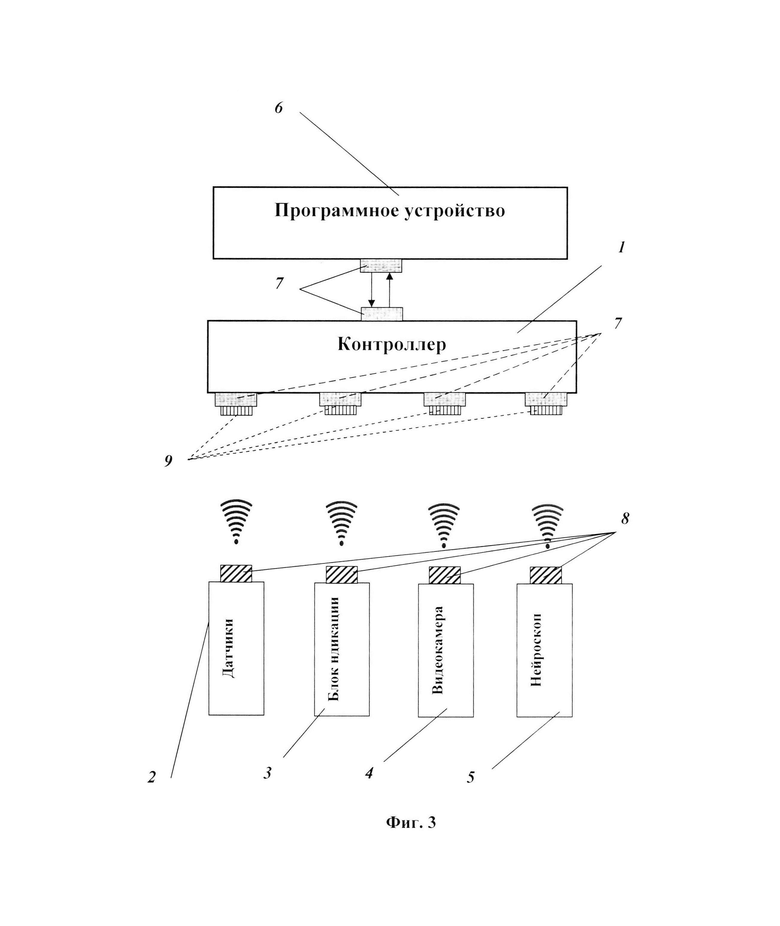

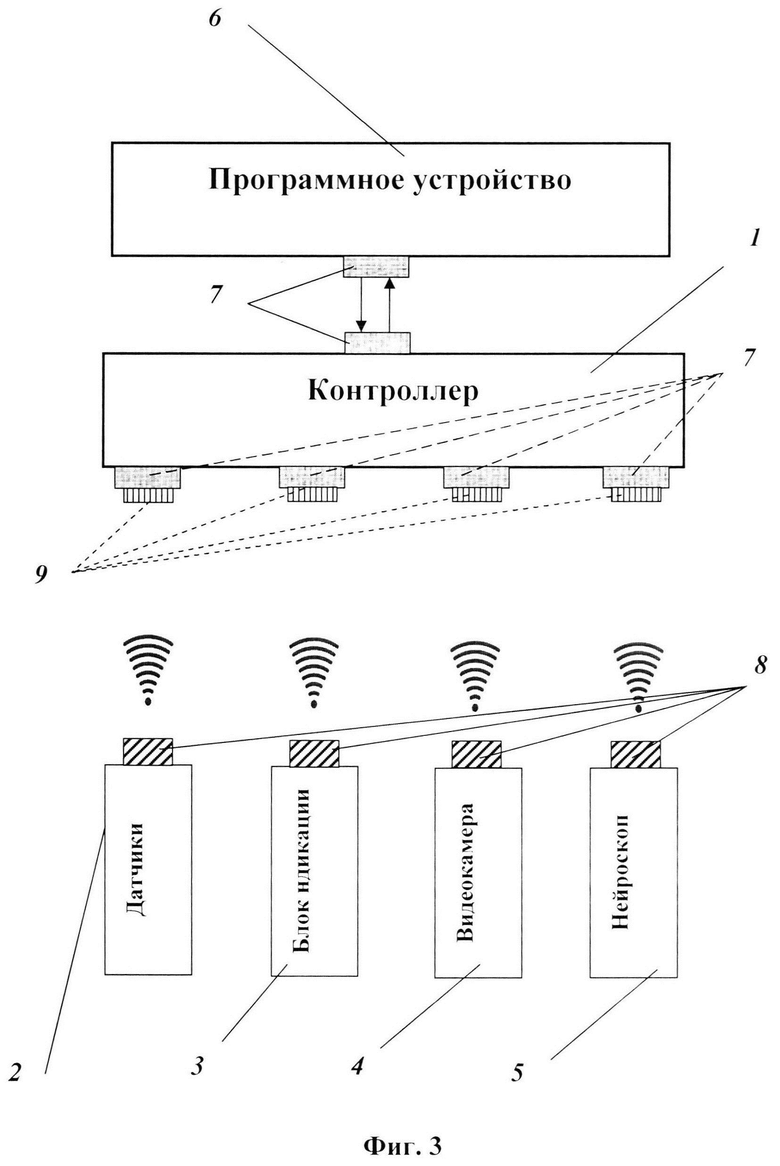

На фиг. 2 представлен общий вид комплексного устройства для осуществления способа лечебно-профилактической тренировки при оценке взаимных смещений заданных точек тела, болевых и прочих ощущений им соответствующих. На фиг. 3 представлен общий вид устройства в соответствии с зависимыми пунктами формулы заявляемого решения. Устройство для осуществления способа лечебной тренировки при оценке взаимных смещений заданных органов или точек тела и болевых или прочих ощущений им соответствующих содержит: контроллер - 1, датчики углового и координатного положения заданных органов или точек тела - 2, блок индикации взаимных угловых и координатных смещений заданных органов или точек тела - 3, при этом датчики углового и координатного положения связаны с входом контроллера, выходы контроллера связаны с блоком индикации, при этом контроллер выполнен с заданным количеством портов - 7 для возможности подключения к внешним устройствам типа видеокамеры - 4, электроэнцефалографа - 5, программного устройства - 6, каждый из датчиков углового и координатного положения содержит высокочастотные приемники-передатчики связи - 8, связанные с входом контроллера через один из адаптеров - 9, внешние устройства типа: нейроскопа и видеокамеры содержат высокочастотные приемники-передатчики связи - 8, связанные с портами контроллера через адаптеры - 9.

ПРИМЕР РАБОТЫ УСТРОЙСТВА

Перед тренировкой предварительно: датчики углового и координатного положения крепятся в точках - А, В, С, D, F (фиг. 1) и включаются в режим измерения и передачи данных, блок индикации взаимных угловых и координатных смещений заданных точек тела размещается по углу зрения для периодического наблюдения со стороны тренируемого и включается в режим индикации угла и расстояния между всеми заданными точками тела, датчики электроэнцефалографа крепятся на голове и электроэнцефалограф включается в режим измерения записи и передачи данных, видеокамера размещается с установкой на объект съемки в заданной плоскости под заданным ракурсом для наблюдения со стороны над тренируемым и включается в режим записи и передачи данных, контроллер включается в режим управления, обработки, записи и передачи данных, внешнее программное устройство (компьютер) включается в режим обработки, записи и передачи данных. При этом, датчики углового и координатного положения связаны с входом контроллера, выходы контроллера связаны с блоком индикации, при этом контроллер выполнен с заданным количеством портов для возможности подключения к внешним устройствам типа электроэнцефалографа, видеокамеры, программного устройства. Затем начинается процесс тренировки и сигнал, снимаемый с датчиков поступает на контроллер обрабатывается и подается на блок индикации, который содержит табло с возможностью индикации угла и расстояния между всеми заданными точками тела одновременно, при этом табло представляет значения угла и расстояния в заданных единицах в десятичной системе с заданными знаками после запятой. Контроллер также обрабатывает информацию поступающую через порты от внешних устройств: электроэнцефалографа, видеокамеры и производит регистрацию всех процессов через порт на внешнем компьютере (программном устройстве) в режиме реального времени для последующего анализа в данном и следующем тренировочном процессе.

Группа изобретений относится к медицине, а именно к способу лечебно-профилактической тренировки и устройству для его осуществления. При этом до первой тренировки предварительно оценивают субъективные болевые ощущения и одновременно регистрируют их в виде словесно-образных описаний, энцефаллограмм и электромиограмм. На первой тренировке достигают максимально возможных значений угловых, линейных смещений заданных точек тела. Проводят измерение, оценку и регистрацию смещений и оценку и регистрацию субъективных болевых ощущений в виде словесно-образных описаний, энцефаллограмм и электромиограмм. На следующей тренировке оценивают субъективные болевые ощущения и одновременно регистрируют их в виде словесно-образных описаний, энцефаллограмм и электромиограмм. Сравнивают их с ощущениями до первой тренировки. Если ощущения до начала следующей тренировки имеют меньшую или не большую степень, то на следующей тренировке достигают увеличения значения взаимного смещения заданных точек тела на заданный максимально возможный интервал. Устройство для осуществления способа содержит контроллер (1), датчики (2) углового и координатного положения заданных точек тела, блок индикации (3) смещений заданных точек тела. Контроллер выполнен с заданным количеством портов (7) для возможности подключения к внешним устройствам (4, 5, 6). Достигается постепенное контролируемое увеличение линейных и угловых смещений до достижения лечебных положений тела или точек тела в процессе тренировки при одновременном развитии видов и уровней субъективных ощущений, определяющих ценность и завершенность тренировки. 2 н. и 5 з.п. ф-лы, 3 ил., 1 пр.

1. Способ лечебно-профилактической тренировки, в котором до первой тренировки предварительно оценивают субъективные болевые ощущения, соответствующие состоянию покоя, и одновременно регистрируют их в виде: словесно-образных описаний, энцефаллограмм и электромиограмм; затем на первой тренировке достигают максимально возможных значений угловых, линейных взаимных смещений заданных точек тела; проводят измерение, оценку и регистрацию данных смещений и оценку и регистрацию субъективных болевых ощущений, соответствующих данным смешениям, в виде: словесно-образных описаний, энцефаллограмм и электромиограмм; на следующей тренировке предварительно оценивают субъективные болевые ощущения, соответствующие состоянию покоя, и одновременно регистрируют их в виде словесно-образных описаний, энцефаллограмм и электромиограмм; сравнивают их с ощущениями до первой тренировки, если субъективные болевые ощущения, соответствующие состоянию покоя, до начала следующей тренировки имеют меньшую или не большую степень болевых ощущений, то на следующей тренировке достигают увеличения значения углового и линейного взаимного смещения заданных точек тела на заданный максимально возможный интервал исходя из субъективных болевых ощущений, соответствующих максимально возможному угловому и линейному смешению в первой тренировке, а увеличение угловых и линейных смещений от одной тренировки к другой проводят до достижения положений заданных точек тела, соответствующих лечебному эффекту.

2. Способ по п. 1, отличающийся тем, что проводят измерение и регистрацию значений угловых, линейных взаимных смещений заданных не менее трех точек тела, регистрацию субъективных болевых ощущений проводят с помощью видеокамеры.

3. Устройство для осуществления способа лечебно-профилактической тренировки по п. 1, содержащее: контроллер, датчики углового и координатного положения заданных точек тела, блок индикации взаимных угловых и координатных смещений заданных точек тела, при этом датчики углового и координатного положения связаны с входом контроллера, выходы контроллера связаны с блоком индикации, при этом контроллер выполнен с заданным количеством портов для возможности подключения к внешним устройствам, как электроэнцефалограф, видеокамера, программное устройство.

4. Устройство по п. 3, отличающееся тем, что содержит не менее трех датчиков углового и координатного положения, выполненных с возможностью прикрепления к не менее трем заданным точкам тела для определения углов смещения двух заданных точек тела в одной плоскости.

5. Устройство по п. 3, отличающееся тем, что блок индикации содержит табло с возможностью индикации угла и расстояния между всеми заданными точками тела одновременно, при этом табло выполнено с возможностью представления значений угла и расстояния в заданных единицах в десятичной системе с заданными знаками после запятой.

6. Устройство по п. 3, отличающееся тем, что каждый из датчиков углового и координатного положения содержит высокочастотный приемник-передатчик связи, связанный с входом контроллера через высокочастотный адаптер.

7. Устройство по п. 3, отличающееся тем, что внешние устройства, такие как электроэнцефалограф и видеокамера, содержат высокочастотные приемники-передатчики связи, связанные с портами контроллера через высокочастотные адаптеры.
