Корзина погружной бисерной мельницы Российский патент 2025 года по МПК B02C17/00

Предлагаемое изобретение предназначено для применения в лакокрасочной промышленности, химическом и пищевом производстве.

Известна корзина погружной бисерной мельницы, включающая в себя один отсек, вращающуюся размольную камеру и неподвижный вал с закрепленными на нем разгонными элементами [Патент РФ №179927 U1, БИ № 16, 2018, МПК В02С17/10]. К недостаткам этой конструкции можно отнести недостаточную интенсивность циркуляции смеси сквозь размольную камеру, что замедляет процесс диспергирования и увеличивает время протекания технологического процесса.

Наиболее близкой к предлагаемому изобретению является конструкция корзины бисерной мельницы, содержащая размольную камеру, в которой установлен вертикальный вал, в среднем отсеке размольной камеры размещены мелющие тела и закрепленные на вертикальном валу разгонные элементы, нижняя и боковые стенки одного из отсеков имеют перфорацию, в нижнем отсеке размольной камеры на вертикальном валу закреплены лопасти [Патент США № 5184783, МПК В02С17/00]. К недостаткам этого аппарата можно отнести то, что разгонные элементы выполнены в виде пальцев цилиндрической формы. Такая конструкция не обеспечивает равномерное распределение мелющих тел по рабочему объему размольной камеры, что приводит к снижению эффективности процесса диспергирования, понижению производительности аппарата, и, как следствие, увеличению времени протекания процесса до получения требуемой степени перетира твердых компонентов суспензии.

Техническим результатом данного изобретения является разработка конструкции корзины погружной бисерной мельницы, обеспечивающую равномерность распределения мелющих тел по объему размольной камеры, а также интенсивную циркуляцию суспензии сквозь размольную камеру.

Технический результат достигается тем, что предлагается корзина погружной бисерной мельницы, содержащая размольную камеру, в которой установлен вертикальный вал, в среднем отсеке размольной камеры размещены мелющие тела и закрепленные на вертикальном валу разгонные элементы, нижняя и боковые стенки одного из отсеков имеют перфорацию, в нижнем отсеке размольной камеры на вертикальном валу закреплены лопасти.

Отличительными конструктивными признаками предлагаемого изобретения является то, что разгонные элементы выполнены в виде четырехлопастных крыльчаток трапециевидного поперечного сечения, имеющих в лопастях окна прямоугольной формы, на внутренних боковых стенках отсека размольной камеры, напротив среднего ряда разгонных элементов закреплен кольцевой разделитель треугольного сечения, нижний отсек размольной камеры выполнен конусообразной формы.

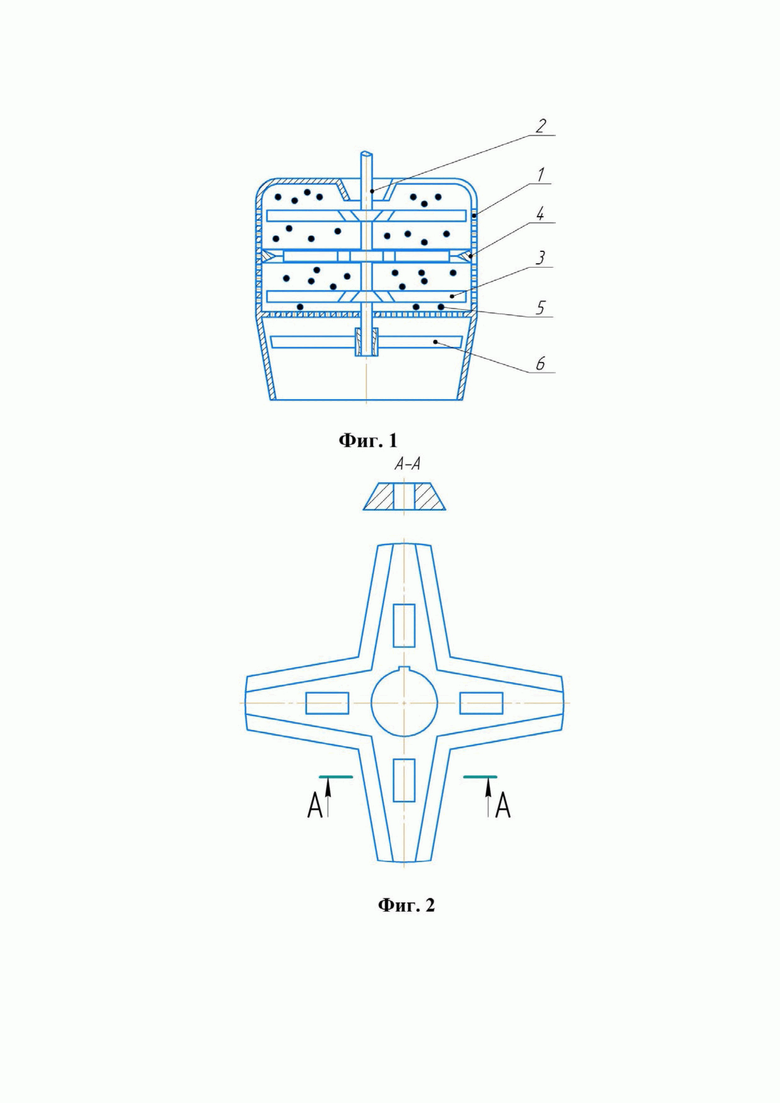

На фиг. 1 представлена схема корзины погружной бисерной мельницы.

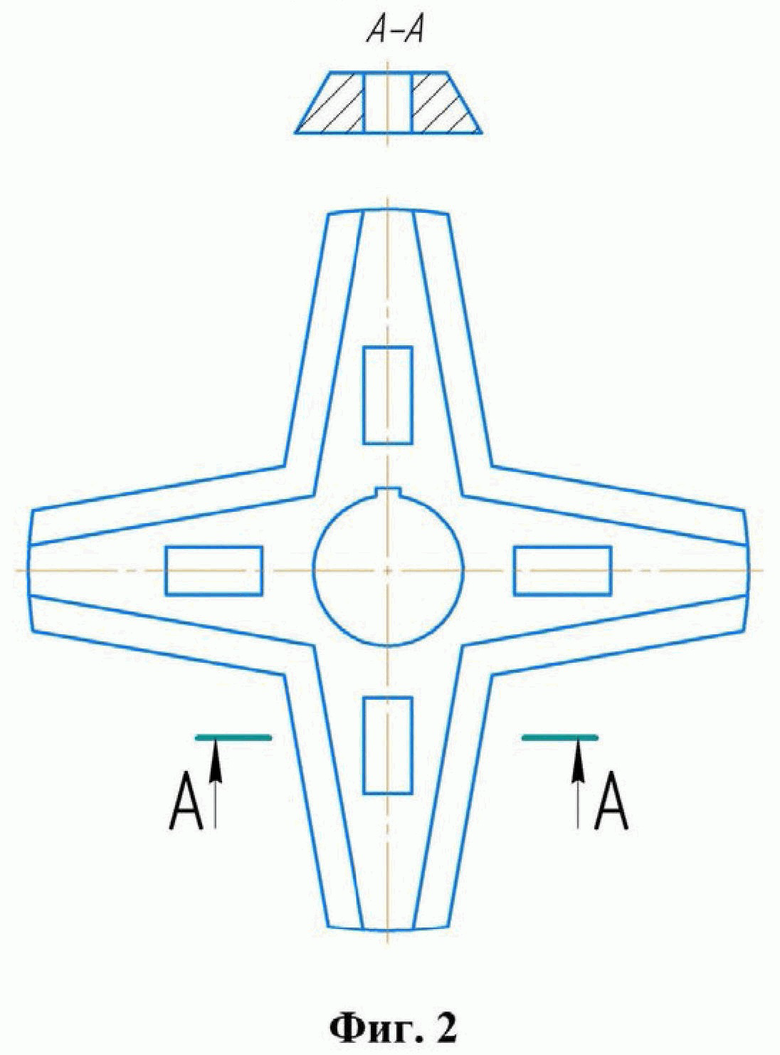

На фиг. 2 показана конструкция разгонных элементов.

Корзина погружной бисерной мельницы содержит размольную камеру 1, в которой установлен вертикальный вал 2, в среднем отсеке размольной камеры размещены мелющие тела 5 и закрепленные на вертикальном валу разгонные элементы 3, нижняя и боковые стенки одного из отсеков имеют перфорацию, в нижнем отсеке размольной камеры на вертикальном валу закреплены лопасти 6, на внутренних боковых стенках отсека размольной камеры, напротив среднего ряда разгонных элементов закреплен кольцевой разделитель 4 треугольного сечения, нижний отсек корзины выполнен конусообразной формы.

Корзина погружной бисерной мельницы работает следующим образом.

В размольной камере 1 вращается подвижный вал 2. Разгонные элементы 3, закрепленные на валу, придают движущий импульс мелющим телам 5, а также равномерно распределяют их по объему размольной камеры. Движущиеся с высокой скоростью мелющие тела соударяются с твердыми компонентами смеси, измельчая их и одновременно смешивая между собой и с жидкой фазой суспензии. Закрепленный на внутренних боковых стенках отсека размольной камеры кольцевой разделитель 4 препятствует скапливанию мелющих тел в нижней части камеры. Полученная смесь сквозь перфорацию в стенках размольной камеры выходит в емкость, в которую погружена корзина, а также перетекает в нижний отсек корзины, в котором размещены вращающиеся лопасти 6. Лопасти ускоряют движение потока, что повышает интенсивность диспергирования.

Благодаря тому, что разгонные элементы выполнены в виде четырехлопастных крыльчаток трапециевидного поперечного сечения, имеющих в лопастях окна прямоугольной формы, мелющим телам придается движущий импульс не только в горизонтальном, но и вертикальном направлении, что способствует более равномерному распределению их по рабочему объему. Выполненные в лопастях окна позволяют мелющим телам свободно проходить сквозь разгонные элементы.

За счет того, что на внутренних боковых стенках отсека размольной камеры, напротив среднего ряда разгонных элементов закреплен кольцевой разделитель треугольного сечения, размещенные в верхней части размольной камеры мелющие тела остаются в отделенном объеме, а не спадают вниз под действием силы тяжести.

С целью интенсификации циркуляции суспензии через размольную камеру нижний отсек размольной камеры выполнен конусообразной формы.

Предлагаемая корзина погружной бисерной мельницы обеспечивает равномерность распределения мелющих тел по объему размольной камеры, а также интенсивную циркуляцию суспензии сквозь размольную камеру.

Изобретение относится к бисерным мельницам и может найти применение в лакокрасочной промышленности, химическом и пищевом производстве. Корзина погружной бисерной мельницы содержит размольную камеру 1, в которой установлен вертикальный вал 2, в среднем отсеке размольной камеры 1 размещены мелющие тела 5 и закрепленные на вертикальном валу 2 разгонные элементы 3, нижняя и боковые стенки одного из отсеков имеют перфорацию, в нижнем отсеке размольной камеры 1 на вертикальном валу 2 закреплены лопасти 6. Разгонные элементы 3 выполнены в виде четырехлопастных крыльчаток трапециевидного поперечного сечения, имеющих в лопастях 6 окна прямоугольной формы, на внутренних боковых стенках отсека размольной камеры 1 напротив среднего ряда разгонных элементов 3 закреплен кольцевой разделитель 4 треугольного сечения, нижний отсек размольной камеры 1 выполнен конусообразной формы. Корзина погружной бисерной мельницы обеспечивает равномерность распределения мелющих тел по объему размольной камеры при интенсивной циркуляции суспензии сквозь размольную камеру. 2 ил.

Корзина погружной бисерной мельницы, содержащая размольную камеру, в которой установлен вертикальный вал, в среднем отсеке размольной камеры размещены мелющие тела и закрепленные на вертикальном валу разгонные элементы, нижняя и боковые стенки одного из отсеков имеют перфорацию, в нижнем отсеке размольной камеры на вертикальном валу закреплены лопасти, отличающаяся тем, что разгонные элементы выполнены в виде четырехлопастных крыльчаток трапециевидного поперечного сечения, имеющих в лопастях окна прямоугольной формы, на внутренних боковых стенках отсека размольной камеры напротив среднего ряда разгонных элементов закреплен кольцевой разделитель треугольного сечения, нижний отсек размольной камеры выполнен конусообразной формы.
